Einbau- und Betriebsanleitung METRONA
Wärme- / Kältezähler PolluCom E
Checksumme
Hochauflösende
Energieanzeige *
Hochaufgelöstes
Volumen *
Rückkehr in Auswahlmenü
(2 Sekunden drücken) *

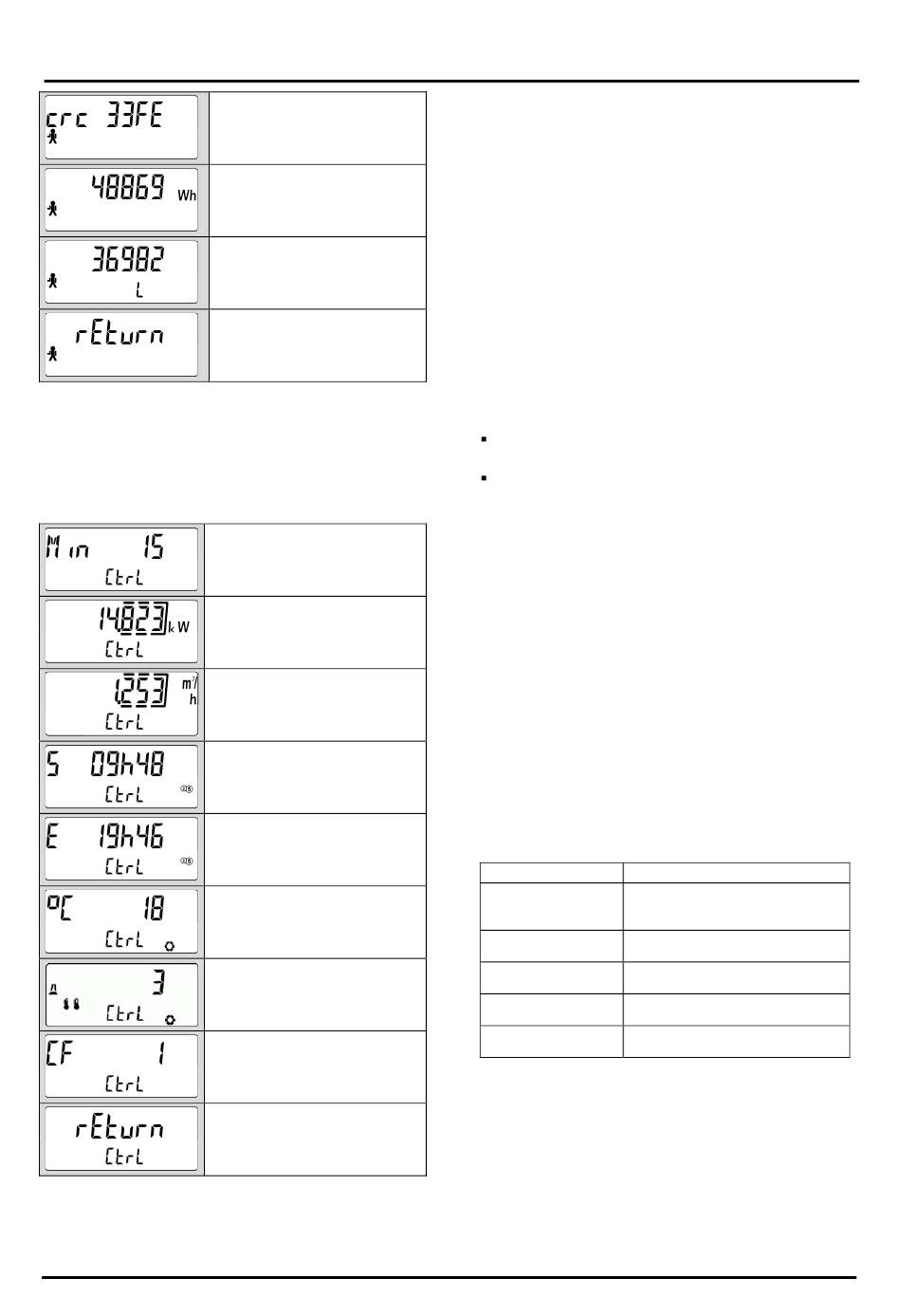

6.5 Serviceebene II (Beispiel)

Jede Anzeigeposition ist mit dem Wort „CTRL"
gekennzeichnet.
Die
Tariffunktionen können hier kontrolliert werden.
Eingestelltes Mittelungs-
intervall für Durchfluss und
Leistung *
Leistung im aktuellen
Mittlungsintervall *
Durchfluss im aktuellen
Mittlungsintervall *
Einstellung Tarif 1
Startzeit
(falls aktiviert) *
Einstellung Tarif 1
Endzeit
(falls aktiviert) *
Umschalttemperatur für
Kältezählung
(falls aktiviert) *
Umschaltpunkt für negative
Temperaturdifferenz
Kältezählung
(falls aktiviert) *
Korrekturfaktor für Wasser-
Frostschutz-Gemische *
Rückkehr in Auswahlmenü
(2 Sekunden drücken) *
M H 1110 DE / Metrona, Seite 6
Einstellungen
für
die

6.6 Parametrierebene

Diese Ebene ist passwortgeschützt und wird
durch den Kundendienst betreut.

7. Funktionskontrolle, Plombierung

Absperrarmaturen
langsam
Installation auf Dichtigkeit prüfen.
Zu Kontrollzwecken können die aktuellen Werte
von Durchfluss, Leistung sowie Vor- und Rück-
lauftemperatur im Display gemäß Kapitel 6.1
abgerufen werden.
Um den Zähler vor Manipulation zu schützen,
muss er an folgenden Stellen mit dem bei-
liegenden Plombierset gesichert werden:
Verschraubung des Durchflusssensors
Einbaustelle des separat eingebauten Tempe-
raturfühlers (siehe auch Kapitel 5 ff.)

8. Eventuelle Fehlersituationen

PolluCom E ist mit einer automatischen Selbst-
überwachungsfunktion ausgestattet. Im Fehler-
falle erscheint auf der Anzeige eine vierstellige
Fehlercodierung der Form „Err XYZW". Für die
Decodierung gilt folgende Zuordnung:
X:
Überwachung der Temperaturfühler
Y:
Überwachung des Rechenwerks
Z:
Fehlerstatistik
W:
Fehler im Durchflusssensor
Auszug:
Codierung
Temperaturfühler vertauscht bzw.
Err 1010
Temperatur im kälteren Strang ist
höher als im wärmeren Strang
Ein oder beide Temperaturfühler
Err 2010
ist/sind kurzgeschlossen
Kabelbruch bei Temperaturfühler
Err 4010
für kälteren Strang
Kabelbruch bei Temperaturfühler
Err 8010
für wärmeren Strang
Fehler in der Flügelradabtastung
Err 0084
Die Fehlersituation „Err 1010" wird in den meisten
Fällen
durch
temporäre
verursacht,
bei
denen
wärmeren Strang um mindestens 3 K unter die
Temperatur im kälteren Strang sinkt.
Bei allen anderen Fehlersituationen benachrichti-
gen Sie bitte den Kundendienst.
öffnen
und
die
Bedeutung
Anlagenzustände
die
Temperatur
im
