Einbau- und Bedienungsanleitung
Kompakt-Wärmezähler
Kompakt-Wärme- / Kältezähler

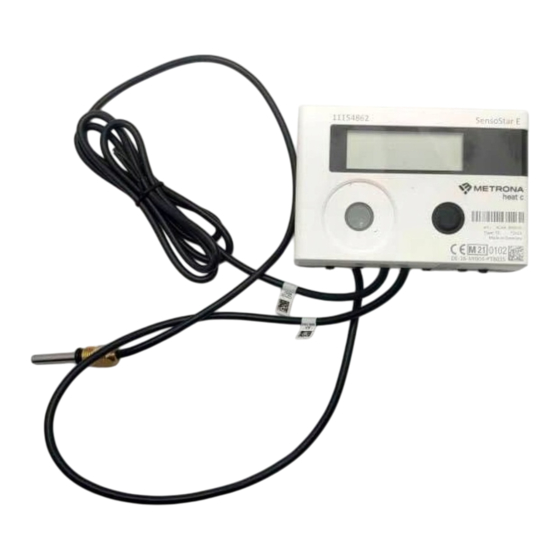

METRONA heat c
DE-07-MI004-PTB025
1 Verwendung und Funktion
Der METRONA heat dient zur Erfassung der Verbrauchsmenge in geschlossenen Heizsystemen; Heiz- /
Kühlsystemen.
2 Lieferumfang
-
Wärmezähler, bestehend aus miteinander untrennbar verbundenem Rechenwerk, Durchflusssensor und
zwei Temperatursensoren
-
Montagezubehör: Einbauset (Klappschraube), Plombierset, Kennzeichnungsset und Wandhalterung
-
Einbau- und Bedienungsanleitung
3 Allgemeine Hinweise
-
Geltende Norm für den Einsatz von Wärmezählern: EN 1434, Teile 1 - 6. Richtlinie 2014/32/EU, Anhang I
und MI-004 und die jeweilige relevante Eichordnung des Landes, in dem der Zähler eingesetzt wird.
-
Für Auswahl, Einbau, Inbetriebnahme, Überwachung und Wartung des Gerätes sind EN 1434 Teil 6 sowie
die Mess- und Eichverordnung zu beachten.
-
Nationale Regelungen zur Verbrauchsmessung von Kältemengen sind zu beachten.
Bei Geräten für kombinierte Wärme-Kältemessung ist das Kälteregister nicht geeicht und darf daher
-
nicht für Abrechnungszwecke im geschäftlichen Verkehr herangezogen werden.
-
Die Vorschriften für Elektroinstallationen sind zu beachten.
-
Das Produkt erfüllt die wesentlichen Anforderungen, die in der EU-Richtlinie über die elektromagnetische
Verträglichkeit (EMV-Richtlinie) für Betriebsmittel (2014/30/EU) festgelegt sind.
-
Eichrelevante Sicherungszeichen des Zählers dürfen nicht beschädigt oder entfernt werden - andernfalls
entfallen Garantie und Eichgültigkeit des Gerätes!
-
Die Messbeständigkeit der Zähler ist nur gegeben, wenn die Wasserqualität den Bedingungen der AGFW-
Empfehlung FW-510 und der VDI 2035 entspricht.
-
Der Zähler hat das Werk in einwandfreiem Zustand verlassen. Sämtliche Installationsarbeiten dürfen nur
von einer hierfür ausgebildeten und befugten Fachkraft ausgeführt werden.
-
Das Gerät muss frostfrei gelagert und transportiert werden.
-
Der Einbauort (Vorlauf / Rücklauf) des Zählers ist zu beachten (siehe Typenschild).
-
Die Temperatursensor- und Splittkabel nicht knicken, aufwickeln, verlängern oder kürzen.
-
Zur Reinigung ein mit Wasser befeuchtetes Tuch verwenden.
-
Zum Schutz vor Beschädigung und Verschmutzung ist der Zähler erst unmittelbar vor dem Einbau aus der
Verpackung zu nehmen.
-
Werden mehrere Zähler in einer Einheit eingebaut, sollte darauf geachtet werden, dass bei allen Zählern
möglichst die gleichen Einbaubedingungen vorliegen.
-
Alle Hinweise, die im Datenblatt, der Bedienungsanleitung und Application notes des Zählers aufgeführt
sind, müssen beachtet werden.
-
Weitere Informationen unter www.engelmann.de.
-
Ausgetauschte oder defekte Teile sind umweltgerecht zu entsorgen.
-
Das Display ist bei M-Bus-Geräten deaktiviert und kann mittels Tastendruck für eine Minute aktiviert
werden.
Seite 1 von 11
Artikel Nr.: 1080100107
(MID Wärme)
Stand: 2016_01_28
Technische Änderungen vorbehalten.
