Demontage des Klappeneinsatzes
Nehmen Sie die Messschläuche und Klappenmotorkabel ab.
Biegen Sie das perforierte Blech um.
Drehen Sie den Klappeneinsatz so, dass er sich aus der
Bajonetthalterung löst. Ziehen Sie den Klappeneinsatz
heraus.

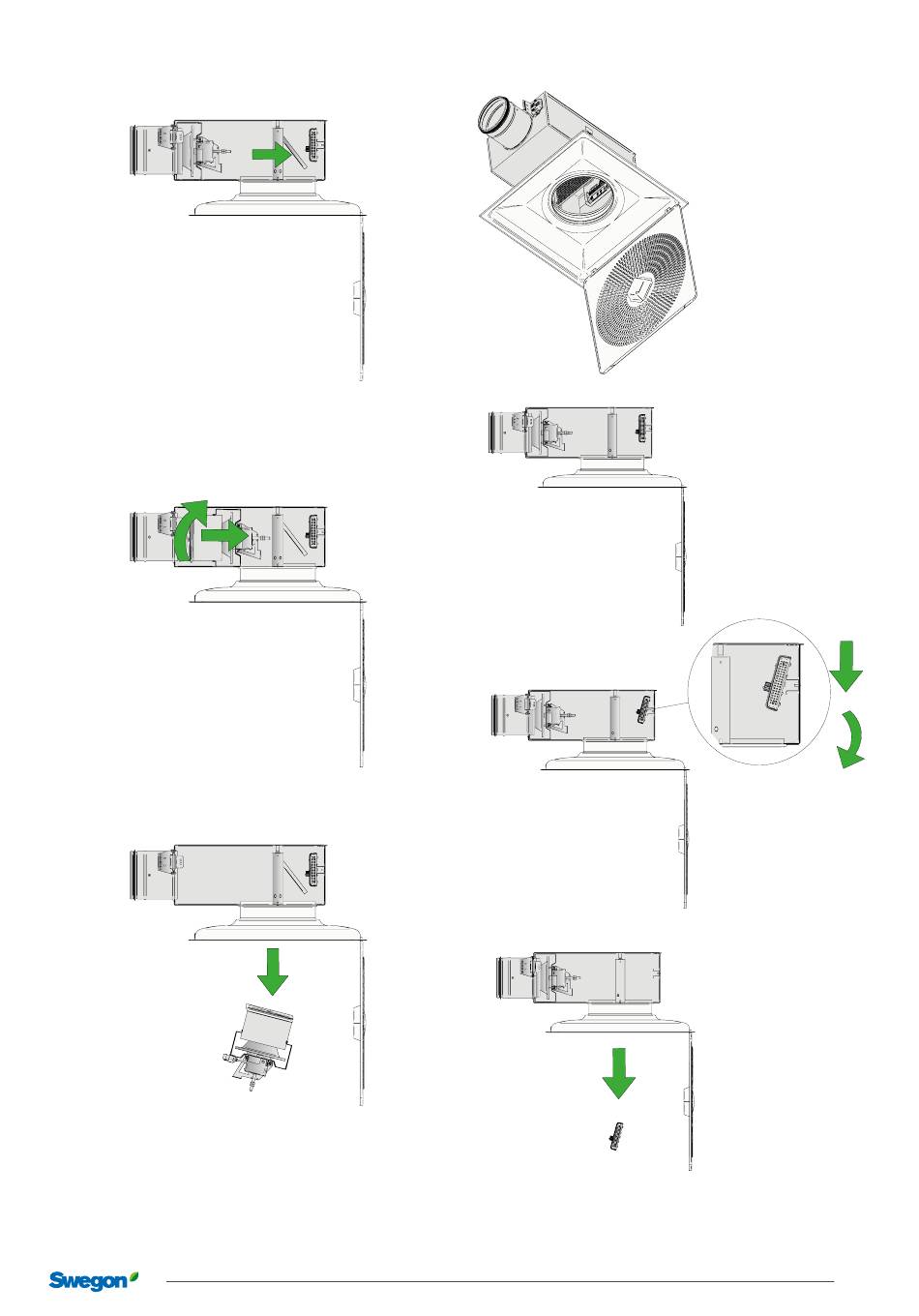

Abb. 6. Demontage des Klappeneinsatzes. Wiedermontage,
umgekehrte Reihenfolge.
Austausch von WISE CU
Nehmen Sie die Messschläuche und Kabel von WISE CU ab.
Ziehen Sie WISE CU nach unten und klappen Sie ihn aus dem
Halter heraus.
Abb. 7. Austausch von WISE CU. Wiedermontage, umgekehrte
Reihenfolge sowie Anschluss der Schläuche und Kontakte an
WISE CU, siehe „Anschluss". Überkleben Sie die vorhandenen
QR-Codes am Produkt mit den neuen mitgelieferten QR-Codes.
20230117
WISE Lockzone Ceiling
Konstruktionsänderungen vorbehalten.
7
