Montageanleitung | Deutsch

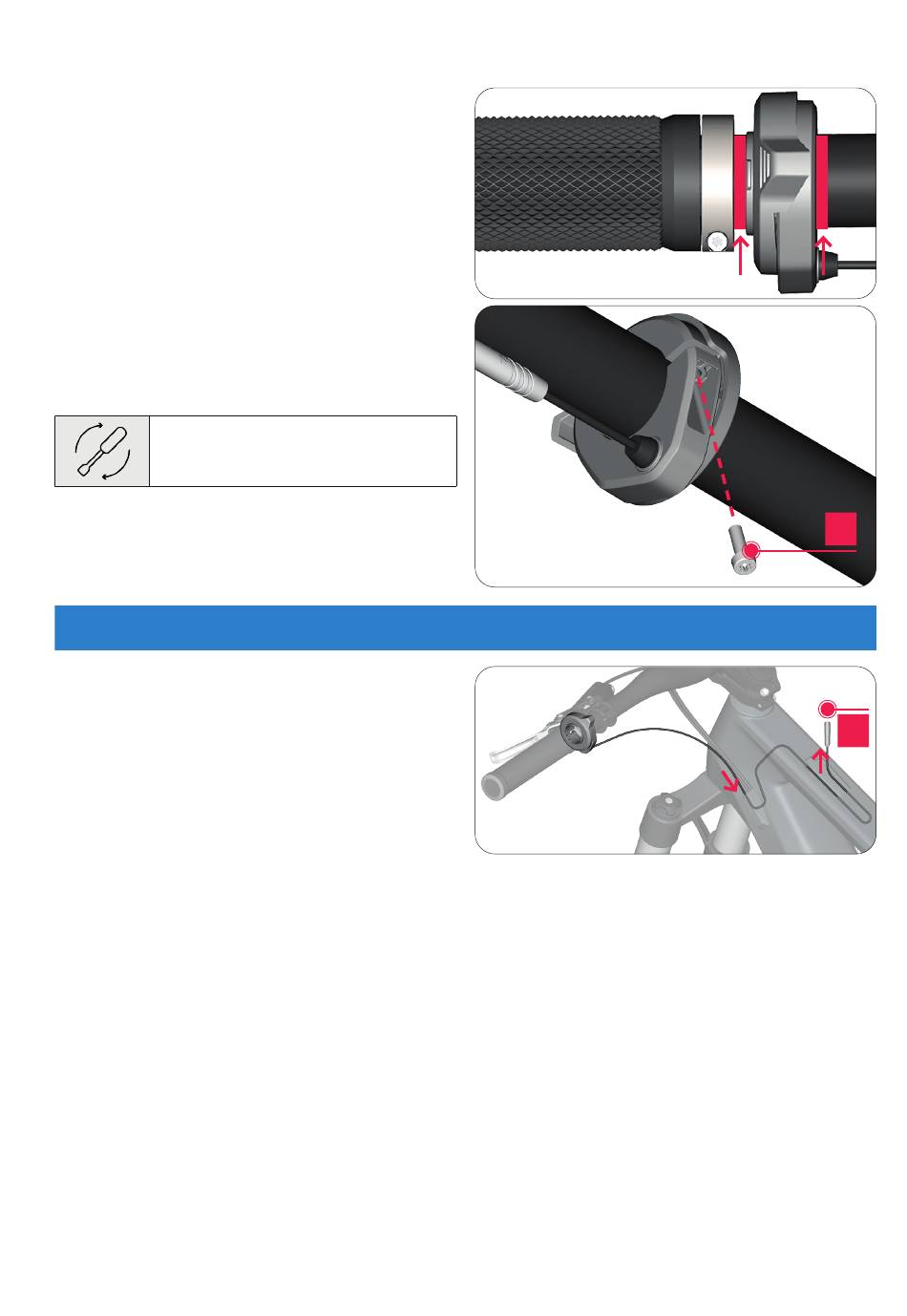

Achte bei der Positionierung der Ring Control
→
darauf, dass zu allen anderen Komponenten am
Lenker (u. a. Lenkergriff, Bremshebel) ein Abstand
von mind. 4 mm besteht.
Fixiere die Ring Control in der richtigen Position
→
am Lenker.
Dafür ziehst du die Schraube (1) an der Schelle
mit dem Torx-Schraubendreher T10 fest.
0,5 Nm
WICHTIG: Ziehe die Schraube (1) nur soweit an, dass
sich die Ring Control beim Bedienen nicht mehr
verdreht. Das erreichte Drehmoment liegt dann
ggf. unter dem maximal zulässigen Drehmoment.

Schritt 2: Kabel verlegen

Führe das Kabel der Ring Control von außen
→
durch die entsprechende Öffnung in den Pedelec-
Rahmen.
Das Kabelende mit der Buchse (2) führst du zur
Öffnung für die LED Hub im Oberrohr heraus.
WICHTIG: Die Öffnungen im Rahmen sind teilweise
sehr scharfkantig und können das Kabel nach-
haltig beschädigen.
Fahre fort mit dem Anschluss der Ring Control an die LED Hub und der Montage der LED Hub (siehe
→
Kapitel 3.3.1 „LED Hub montieren").
4 mm 4 mm
1
2
7
