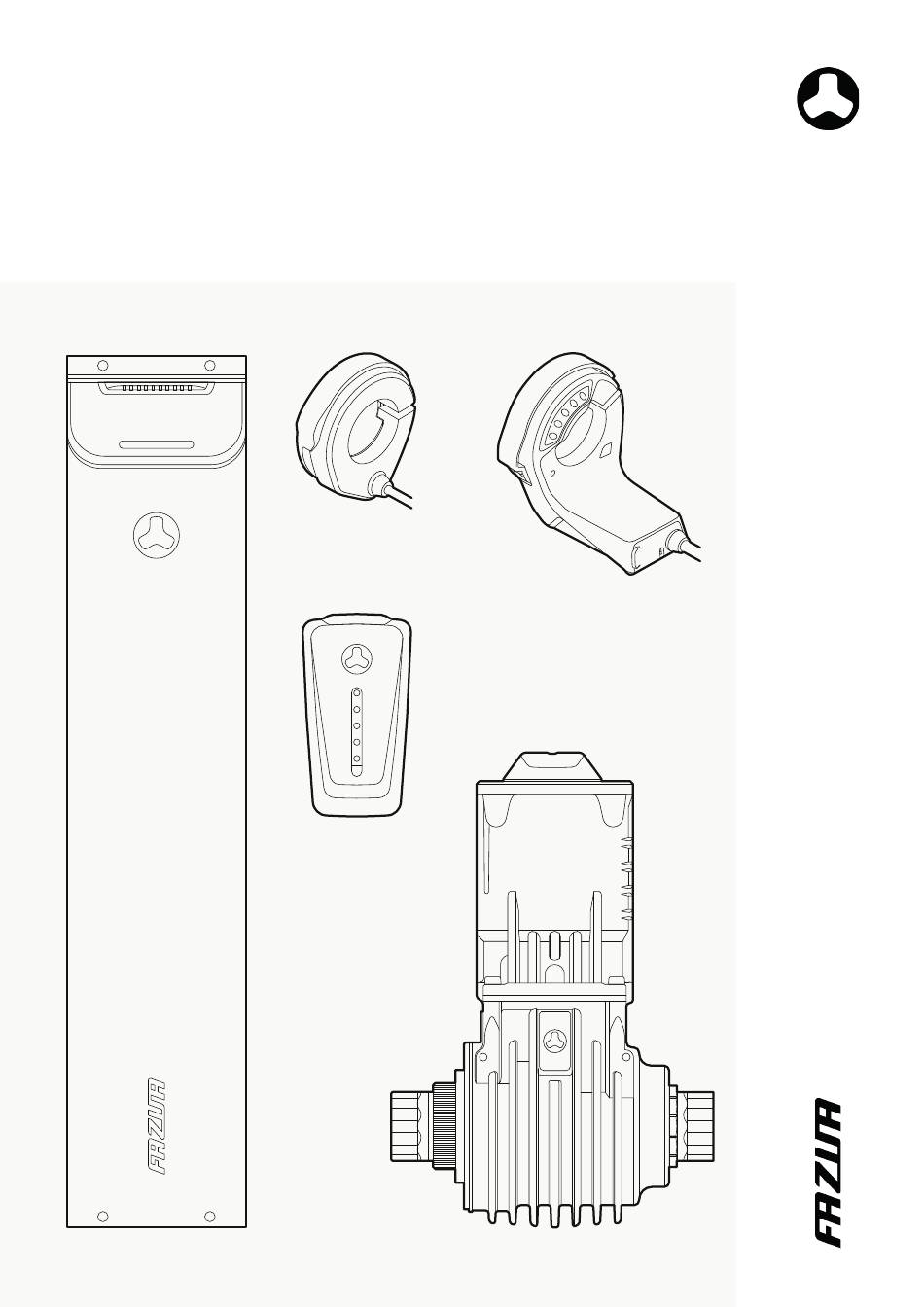

Montageanleitung
Edition 2022 | DE 02.2023
FAZUA
RIDE 60 ANTRIEBSSYSTEM
Inhaltsverzeichnis
loading

Verwandte Anleitungen für FAZUA RIDE 60

Inhaltszusammenfassung für FAZUA RIDE 60

  • Seite 1 Montageanleitung Edition 2022 | DE 02.2023 FAZUA RIDE 60 ANTRIEBSSYSTEM...
  • Seite 2 © 2022 Porsche eBike Performance GmbH All Rights Reserved...

  • Seite 3: Inhaltsverzeichnis

    Montageanleitung | Deutsch  g RunDlagen ÜBER DIESE MONTAGEANLEITUNG ......................4 2 ALLGEMEINE SICHERHEITSHINWEISE ......................5  e in- & ausBau DeR KoMPonenten 3 BEDIENELEMENT UND ANZEIGE .........................6 3.1 Ring Control ..............................6 3.1.1 Ring Control montieren ..............................6 3.1.2 Ring Control demontieren .............................. 8 3.2 Road Control ..............................9 3.2.1 Road Control montieren ..............................

  • Seite 4: Über Diese Montageanleitung

    Deutsch | Montageanleitung 1 ÜBER DIESE MONTAGEANLEITUNG Die vorliegende Montageanleitung gehört zum Antriebssystem FAZUA RIDE 60 und richtet sich speziell an FAZUA-Händler sowie an geschultes Fach- und Servicepersonal. In der Montageanleitung sind alle notwen- digen Schritte beschrieben, um die Komponenten des Antriebssystems in das Pedelec einzubauen bzw. die montierten Komponenten vom Pedelec zu entfernen.

  • Seite 5: Allgemeine Sicherheitshinweise

    Benutzer des Pedelecs. ►Öffne keinesfalls die Komponten des Antriebssystems. Die Komponenten des Antriebssystems FAZUA RIDE 60 dürfen ausschließlich von Mitarbeitern der Porsche eBike Performance GmbH geöffnet werden. Bei unberechtigtem Öffnen erlischt der Gewährleistungsanspruch und es besteht die Gefahr, dass das Antriebssystem irreparablen Schaden nimmt.

  • Seite 6: Bedienelement Und Anzeige

    Deutsch | Montageanleitung 3 BEDIENELEMENT UND ANZEIGE Abhängig von der individuellen Konfiguration des Antriebssystems / der Zusammenstellung der Antriebskomponenten sind Bedienelemente und Anzeige entweder: • zwei separate Bauteile (Bedienteile: Ring Control oder Road Control, Anzeige: LED Hub). oder • ein kombiniertes Bauteil (Control Hub). 3.1 Ring control Komponententeile: •...

  • Seite 7: Schritt 2: Kabel Verlegen

    Montageanleitung | Deutsch Achte bei der Positionierung der Ring Control → darauf, dass zu allen anderen Komponenten am Lenker (u. a. Lenkergriff, Bremshebel) ein Abstand von mind. 4 mm besteht. 4 mm 4 mm Fixiere die Ring Control in der richtigen Position →...

  • Seite 8: Ring Control Demontieren

    Deutsch | Montageanleitung 3.1.2 Ring control demontieren WICHTIG: Um die Ring Control demontieren zu können, musst du zunächst die LED Hub demontieren und die Ring Control von der LED Hub trennen (siehe Kapitel 3.3.2 „LED Hub demontieren“). Schritt 1: Kabel aus Pedelec-Rahmen herausziehen Ziehe das Kabel der Ring Control aus dem Pedelec- →...

  • Seite 9: Road Control

    Montageanleitung | Deutsch 3.2 Road control Komponententeile: • Road Control mit Kabel für Montage rechts (RoC R) • Road Control mit Kabel für Montage links (RoC L) • RoC-Splitter Die Road Control besteht aus zwei Schaltern: RoC R und RoC L. Die beiden Schalter haben unterschiedliche Funktionen und tragen Markierungen, die anzeigen, auf welcher Lenkerseite sie jeweils vorrangig montiert werden soll.
  • Seite 10 Deutsch | Montageanleitung Schritt 1: Road Control am Lenker montieren Montiere ggf. Vorbau und Lenker am Pedelec. → Montiere die beiden Schalter (RoC R und RoC L) → am Lenker. Dafür klebst du den jeweiligen Schalter zunächst mit Klebeband auf die gewünschte Position am Lenker.

  • Seite 11: Road Control Demontieren

    Montageanleitung | Deutsch 3.2.2 Road control demontieren WICHTIG: Um die Road Control demontieren zu können, musst du zunächst die LED Hub demontieren und die Road Control von der LED Hub trennen (siehe Kapitel 3.3.2 „LED Hub demontieren“). Schritt 1: Kabel aus Pedelec-Rahmen herausziehen Baue ggf.

  • Seite 12: Led Hub

    Deutsch | Montageanleitung 3.3 leD hub Komponententeile: • LED Hub mit zwei Kabeln • Rahmeneinheit der LED Hub Mitgelieferte Verbindungselemente: • 1× Schraube M3×22 (Rahmeneinheit) Benötigte Werkzeuge: • Torx-Schraubendreher T10 3.3.1 leD hub montieren HINWEIS ►Achte darauf, dass das Kabel nicht geknickt oder unter Zug verbaut wird. ►Achte darauf, dass das Kabel an scharfkantigen Rahmenöffnungen / -durchführungen nicht beschädigt werden.
  • Seite 13 Montageanleitung | Deutsch Schritt 2: Kabel verlegen Führe das Kabel der LED Hub durch die Öffnung für → die LED-Hub und innerhalb des Pedelec- Rahmens zum Unterrohr. Das Kabelende mit dem Stecker (10) hängt frei in der Öffnung für die ENERGY im Unterrohr. Lege den Kabelüberschuss der LED Hub und des →...

  • Seite 14: Led Hub Demontieren

    Deutsch | Montageanleitung Schritt 4: LED Hub in Rahmeneinheit einsetzen Setze die LED Hub in ihre Rahmen einheit ein. → Dafür schiebst du zuerst das hintere Ende der LED Hub in die Rahmeneinheit und drückst dann das vordere Ende der LED Hub herunter (in die Rahmeneinheit).
  • Seite 15 Montageanleitung | Deutsch Schritt 2: Rahmeneinheit aus Pedelec-Rahmen entnehmen Löse die Verschraubung der Rahmeneinheit. → Dafür schraubst du die Schraube (12) mit dem Torx-Schraubendreher T10 aus der Rahmenein- heit heraus. Entnehme die Rahmeneinheit der LED Hub aus der → Öffnung im Oberrohr. Dafür hebst du zuerst das obere Ende der Rahmen einheit an und löst dann die Haken (11) am unteren Teil der Rahmeneinheit.

  • Seite 16: Control Hub

    Deutsch | Montageanleitung 3.4 control hub Komponententeile: • Control Hub mit Kabel Mitgelieferte Verbindungselemente: • 1× Schraube M3×10 Benötigte Werkzeuge: • Torx-Schraubendreher T10 HINWEIS ►Achte darauf, dass das Kabel nicht geknickt oder unter Zug verbaut wird. ►Achte darauf, dass das Kabel an scharfkantigen Rahmenöffnungen / -durchführungen nicht beschädigt werden.
  • Seite 17 Montageanleitung | Deutsch Achte bei der Positionierung der Control Hub → darauf, dass zu allen anderen Komponenten am Lenker (u. a. Lenkergriff, Bremshebel) ein Abstand von mind. 4 mm besteht. 4 mm 4 mm Fixiere die Control Hub in der richtigen Position →...

  • Seite 18: Control Hub Demontieren

    Deutsch | Montageanleitung 3.4.3 control hub demontieren WICHTIG: Um die Control Hub vollständig demontieren zu können, musst du die Control Hub zunächst von der Drive Unit trennen (siehe Schritt 1 „Komponenten von der Drive Unit trennen“ in Kapitel 5.2 „Drive Unit ausbauen“). Schritt 1: Kabel aus Pedelec-Rahmen herausziehen Ziehe das Kabel der Control Hub aus dem Pedelec-...

  • Seite 19: Charge Port

    Montageanleitung | Deutsch 4 CHARGE PORT Komponententeile: • Charge Port mit Kabel • Charge Cap Mitgelieferte Verbindungselemente: • 4× Schraube* Benötigte Werkzeuge: • Schraubendreher* * Schraubenart und -maß sind abhängig vom Fahrradhersteller. Die hier gezeigten Abbildungen zur Montage / Demontage des Charge Ports sind beispielhaft, die Montageposition des Charge Ports ist abhängig vom Fahrradhersteller.

  • Seite 20: Charge Port Demontieren

    Deutsch | Montageanleitung Schritt 3: Kabel verlegen Führe das Kabel des Charge Ports im Inneren des → Pedelec-Rahmens in Richtung der Aufnahme für die Drive Unit. Das Kabelende mit der Buchse (15) hängt frei in der Aufnahme für die Drive Unit. 4.2 charge Port demontieren WICHTIG: Um den Charge Port vollständig demontieren zu können, musst du den Charge Port zunächst von der Drive Unit trennen.

  • Seite 21: Drive Unit

    ►Wende beim Einsetzen der Drive Unit keinesfalls Gewalt an, z. B. indem Du die Drive Unit mit einem Hammer o. Ä. in ihre Aufnahme am Pedelec treibst. ►Nach jeglichen Arbeiten an der Drive Unit muss der Drehmomentsensor über die FAZUA Toolbox Software kalibriert werden! Für die Kalibrierung wird die erweiterte Version der FAZUA Toolbox Software benötigt.
  • Seite 22 Deutsch | Montageanleitung ►Vor dem Einbau einer neuen Drive Unit nach einem Servicefall ist es zwingend notwendig, alle Konfigurationsdaten der defekten Drive Unit auf die neue Komponente zu übertragen. Nutze dazu die Funktion "Datentransfer" im Händler-Servicemenü. Über "Datenexport" wird die Konfiguration der defekten Drive Unit exportiert und über "Datenimport" auf die neue Komponente übertragen. Die Reihenfolge beim Einbau von Drive Unit und Akku ist von der individuellen Konfiguration des Antriebssystems / der Zusammenstellung der Antriebskomponenten abhängig: •...
  • Seite 23 Montageanleitung | Deutsch Schritt 3: Charge Port an Drive Unit anschließen Schließe den Charge Port an die Drive Unit an. → Dafür steckst du den Stecker (18) am Kabel der Drive Unit in die Buchse (15) am Kabel des Charge Ports. Schritt 4: Drive Unit in den Rahmen einsetzen Halte das Kabel des Speed Sensors in seiner Posi- →...
  • Seite 24 Deutsch | Montageanleitung Schritt 6: Cover der Drive Unit montieren Die Abbildung des Covers ist beispielhaft und abhängig vom Fahrradhersteller. Setze das Cover der Drive Unit von unten auf die → Drive Unit. Richte das Cover so aus, dass die drei Befes- →...

  • Seite 25: Drive Unit Ausbauen

    Montageanleitung | Deutsch 5.2 Drive unit ausbauen HINWEIS ►Entnehme immer die ENERGY aus dem Pedelec, bevor Du die Drive Unit ausbaust. ►Achte darauf, dass die Kabel an scharfkantigen Rahmenöffnungen/-durchführungen nicht beschädigt werden. Die Reihenfolge beim Ausbau von Drive Unit und Akku ist von der individuellen Konfiguration des Antriebssystems / der Zusammenstellung der Antriebskomponenten abhängig: •...
  • Seite 26 Deutsch | Montageanleitung Trenne das Energy Cable von der Drive Unit (gilt → nur für Modelle mit ENERGY 430, nicht für Modelle mit ENERGY 430 fix). Dafür ziehst du den Stecker (24) am Energy Cable aus der Buchse (19) am Kabel der Drive Unit. WICHTIG: Ziehe nicht an den Kabeln, sondern fasse an Stecker und Buchse an, um Beschädi- gungen der Kabel zu vermeiden.
  • Seite 27 Montageanleitung | Deutsch Schritt 3: Verschraubung der Drive Unit lösen Löse die Verschraubung der Drive Unit am → Pedelec. Dafür schraubst du alle sechs Schrauben (22) mit dem Inbus-Schrauben dreher 5 mm voll- ständig aus den Befestigungspunkten heraus und entnimmst sie. Schritt 4: Drive Unit von Charge Port trennen und aus dem Rahmen entnehmen Löse die Drive Unit händisch aus ihrer Aufnahme →...

  • Seite 28: Rack 430

    Deutsch | Montageanleitung 6 RACK 430 Das Rack ist die Halterung für die (entnehmbare) ENERGY 430 und wird nur für Modelle mit ENERGY 430 verwendet. Bei Modellen mit (fest installierter) ENERGY 430 fix wird kein Rack verbaut. Komponententeile: • Rack 430 • Rack Cover •...
  • Seite 29 Montageanleitung | Deutsch Bringe das Energy Cable am Rack an. → Dafür setzt du das Energy Cable in seiner Halte- rung an der vorgesehenen Positionen am oberen Ende des Racks ein. Das Energy Cable hängt frei herunter. Achte darauf, die Halterung richtig in das Rack →...
  • Seite 30 Deutsch | Montageanleitung Schritt 3: Rack im Unterrohr fixieren Fixiere das Rack im Unterrohr immer zuerst oben und anschließend unten. Setze den Lock Holder (25) (mit dem einge- → setzten Lock) zwischen das Rack und die Rack- Mutter (26) ein. Stecke zwei Schrauben (27) von außen durch die →...
  • Seite 31 Montageanleitung | Deutsch Schritt 5: Anzeige an Drive Unit anschließen Schließe die Anzeige (LED Hub / Control Hub) an → die Drive Unit an. 10 | 15 Dafür steckst du den Stecker (10) bzw. (15) am Kabel der Anzeige (LED Hub / Control Hub) in die Buchse (17) am Kabel der Drive Unit.

  • Seite 32: Rack Ausbauen

    Deutsch | Montageanleitung Fixiere das Rack Cover sowie die links und rechts → verlaufenden Kabel (zusammen) mit Kabel bindern am Rack. Kürze die freien Enden der Kabelbinder mit dem → Seitenschneider. Falls notwendig, kannst du die zusätz- lichen Öffnungen im Rack verwenden, um die Kabel mit weiteren Kabel- bindern am Rack zu fixieren.
  • Seite 33 Montageanleitung | Deutsch Schritt 3: Energy Cable von Drive Unit trennen Trenne das Energy Cable von der Drive Unit. → Dafür ziehst du den Stecker (24) am Energy Cable aus der Buchse (19) am Kabel der Drive Unit. WICHTIG: Ziehe nicht an den Kabeln, sondern fasse an Stecker und Buchse an, um Beschädi- gungen der Kabel zu vermeiden.

  • Seite 34: Energy

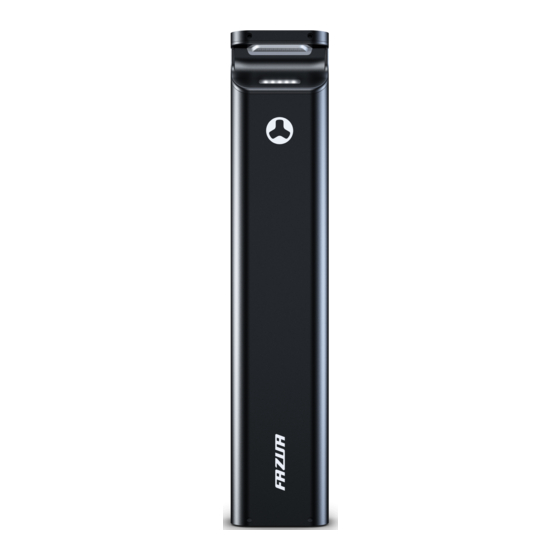

    Deutsch | Montageanleitung 7 ENERGY Die ENERGY ist der Akku für das Antriebssystem. Abhängig von der individuellen Konfiguration des Antriebssystems / der Zusammenstellung der Antriebskomponenten ist die ENERGY entweder: • ein (durch den Benutzer) entnehmbarer Akku (ENERGY 430). oder • ein fest im Pedelec verbauter Akku (ENERGY 430 fix). 7.1 eneRgY 430 Komponententeile: •...

  • Seite 35: Energy 430 Fix

    Montageanleitung | Deutsch 7.2 eneRgY 430 fix Komponententeile: • ENERGY 430 fix mit Kabel • Horizontale Halterung (mount h) • Vertikale Halterung (mount v) Mitgelieferte Verbindungselemente: • 4× Schraube ISO 7380-1 M4×8 (Halterungen an ENERGY 430 fix) • 2× Schraube M6 (Halterungen an Pedelec) Benötigte Werkzeuge: •...
  • Seite 36 Deutsch | Montageanleitung Überprüfe die Kabellänge. → Lege den Kabelüberschuss direkt oberhalb der Drive Unit in eine Schlaufe, so dass die Kabel nicht geknickt werden und das Einsetzen der ENERGY 430 nicht behindern. Schritt 3: Anzeige an Drive Unit anschließen Schließe die Anzeige (LED Hub / Control Hub) an →...

  • Seite 37: Energy 430 Fix Ausbauen

    Montageanleitung | Deutsch 7.2.2 eneRgY 430 fix ausbauen Schritt 1: Verschraubung der ENERGY 430 fix im Pedelec lösen Löse die Verschraubung der ENERGY 430 fix im → Unterrohr. Dafür schraubst du die beiden Schrauben (32) von außen aus den Befestigungspunkten heraus und entnimmst sie. Schritt 2: ENERGY 430 fix entnehmen Entnehme die ENERGY 430 fix vorsichtig aus dem Unterrohr.
  • Seite 40 Porsche eBike Performance GmbH Marie-Curie-Straße 6 85521 Ottobrunn, Germany porsche-ep.com...
