FAZUA RIDE 60 Montageanleitung Seite 30

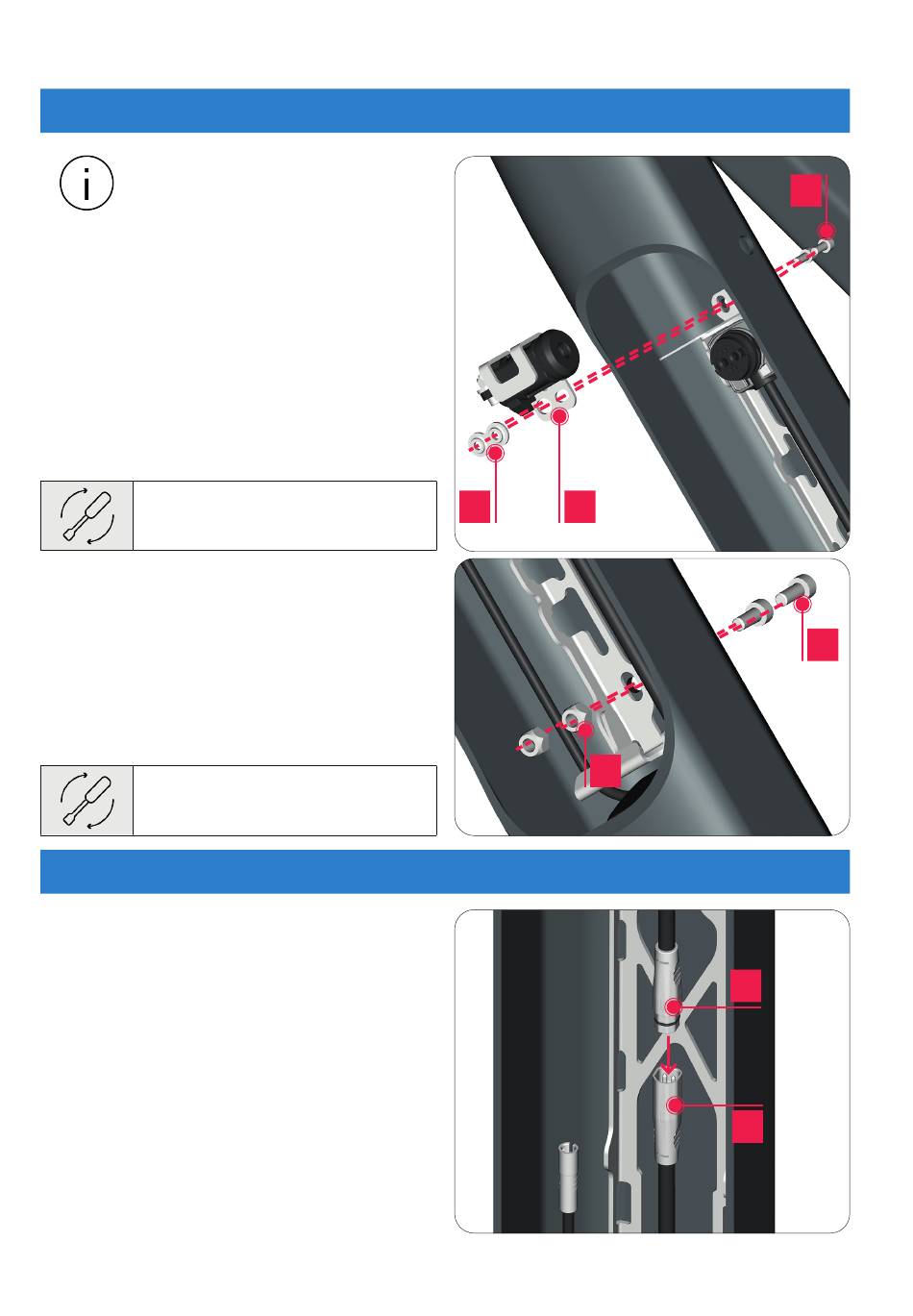

Schritt 3: Rack im Unterrohr fixieren
Fixiere das Rack im Unterrohr immer
zuerst oben und anschließend unten.
Setze den Lock Holder (25) (mit dem einge-
→
setzten Lock) zwischen das Rack und die Rack-
Mutter (26) ein.
Stecke zwei Schrauben (27) von außen durch die
→
oberen Befestigungspunkte.
Halte die Rack-Mutter (26) mithilfe der Spitz-
→
zange von innen in Position.
Schraube die beiden Schrauben (27) von außen
→
mit dem Schraubendreher in die Rack-Mutter (26)
hinein.
5 Nm
Stecke zwei Schrauben (27) von außen durch die
→
unteren Befestigungspunkte.
Setze von innen jeweils eine Mutter (28) auf die
→
beiden Schrauben.
Halte die Muttern (28) mit dem Drehmoment-
→
schlüssel fixiert und schraube die beiden
Schrauben (27) von außen mit dem Schrauben-
dreher in die Muttern (28) hinein.
5 Nm
Schritt 4: Energy Cable an Drive Unit anschließen
Verbinde das Energy Cable mit der Drive Unit.
→
Dafür steckst du den Stecker (24) am Energy
Cable in die Buchse (19) am Kabel der Drive Unit.
Überprüfe die Kabellänge.
→
Lege den Kabelüberschuss direkt oberhalb der
Drive Unit in eine Schlaufe, so dass die Kabel
nicht geknickt werden und das Einsetzen der
ENERGY 430 nicht behindern.
30
Deutsch | Montageanleitung
26 25
28
27
27
24
19
