5 DRIVE UNIT

* Schraubenart und -maß sind abhängig vom Fahrradhersteller.
18
17
20

5.1 Drive unit einbauen

►Verwende für die Montage der Drive Unit ausschließlich fabrikneue Schrauben mit Schrauben-
sicherung (Mikroverkapselung). Diese werden Dir mit jeder Drive Unit mitgeliefert. Solltest Du
weitere Schrauben benötigen, kannst Du diese über unseren Online Shop beziehen.
►Achte beim Einbauen der Drive Unit darauf, keine Kabel zu quetschen oder zu knicken.
►Achte darauf, dass die Kabel an scharfkantigen Rahmenöffnungen/-durchführungen nicht
beschädigt werden.
►Achte darauf, das Kabel entsprechend den herstellerspezifischen Vorgaben zu verlegen (Kabel-
führung etc.).
►Wende beim Einsetzen der Drive Unit keinesfalls Gewalt an, z. B. indem Du die Drive Unit mit einem
Hammer o. Ä. in ihre Aufnahme am Pedelec treibst.
►Nach jeglichen Arbeiten an der Drive Unit muss der Drehmomentsensor über die FAZUA Toolbox
Software kalibriert werden! Für die Kalibrierung wird die erweiterte Version der FAZUA Toolbox
Software benötigt. Sollte die Kalibrierung nicht durchgeführt werden, kann keine optimale Unter-
stützung des Antriebssystems gewährleistet werden!

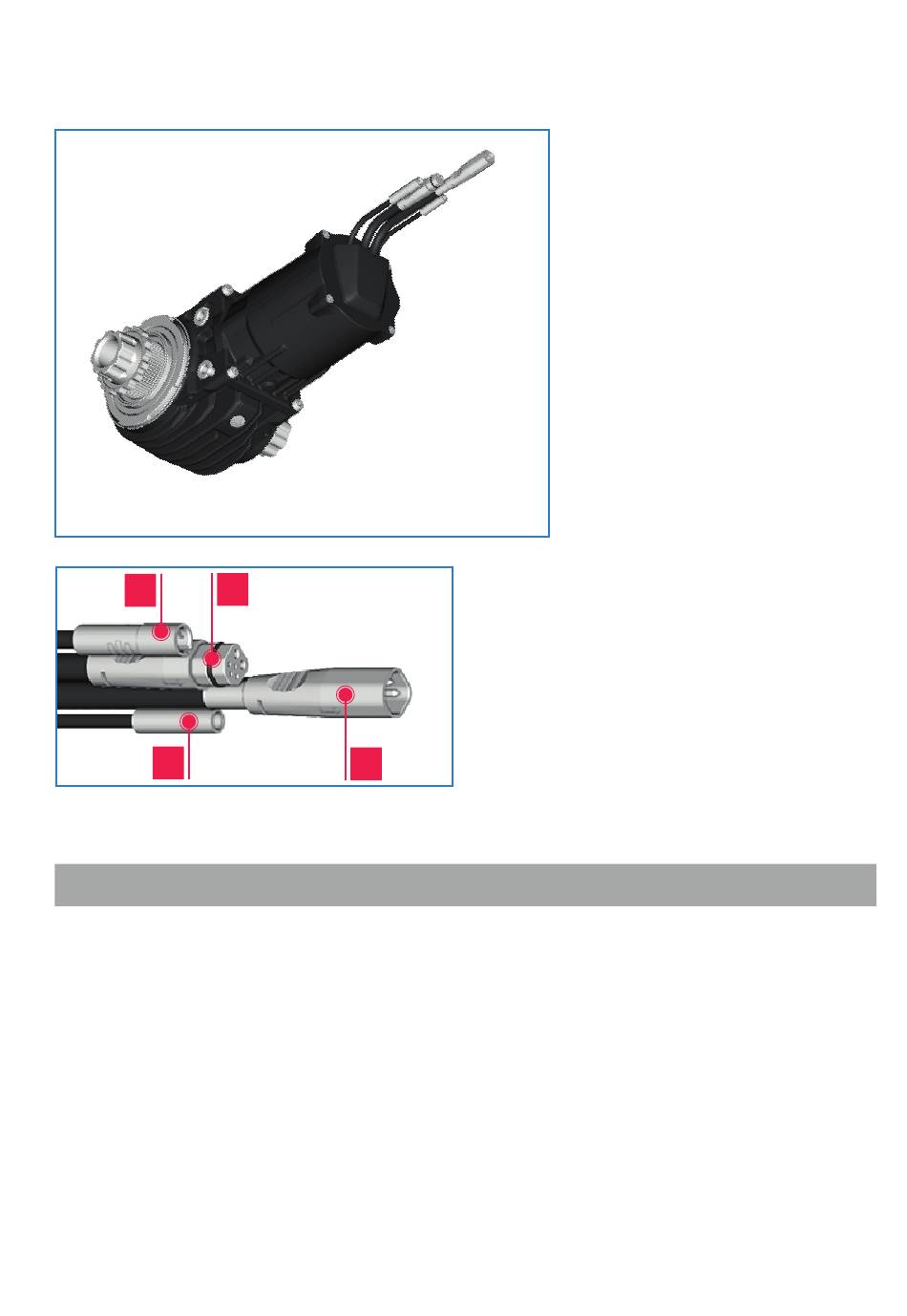

Anschlüsse der Drive Unit
Die Drive Unit hat vier Anschlüsse.
Stecker und Buchsen dieser vier Anschlüsse sind wie
folgt zugeordnet:
• (17) für die Anzeige (LED Hub / Control Hub).
• (18) für den externen Lade anschluss (Charge Port),
• (19) für den Akku (ENERGY 430 / ENERGY 430 fix),
19
• (20) für den Speed Sensor.
HINWEIS
Komponententeile:
• Drive Unit mit vier Anschlüssen
(Zuordnung siehe unten)
• Cover
Mitgelieferte Verbindungselemente:
• 6× Schraube (Drive Unit)
(M6×18 Torx-Schrauben
mit Mikro verkapselung)
• 3× Schraube* (Cover)
Benötigte Werkzeuge:
• Inbus-Schraubendreher 5 mm
• Drehmomentschlüssel
• Torx-Schraubendreher T18
• Schraubendreher*
