INSTALLATION
Störungsbehebung
2
2
1

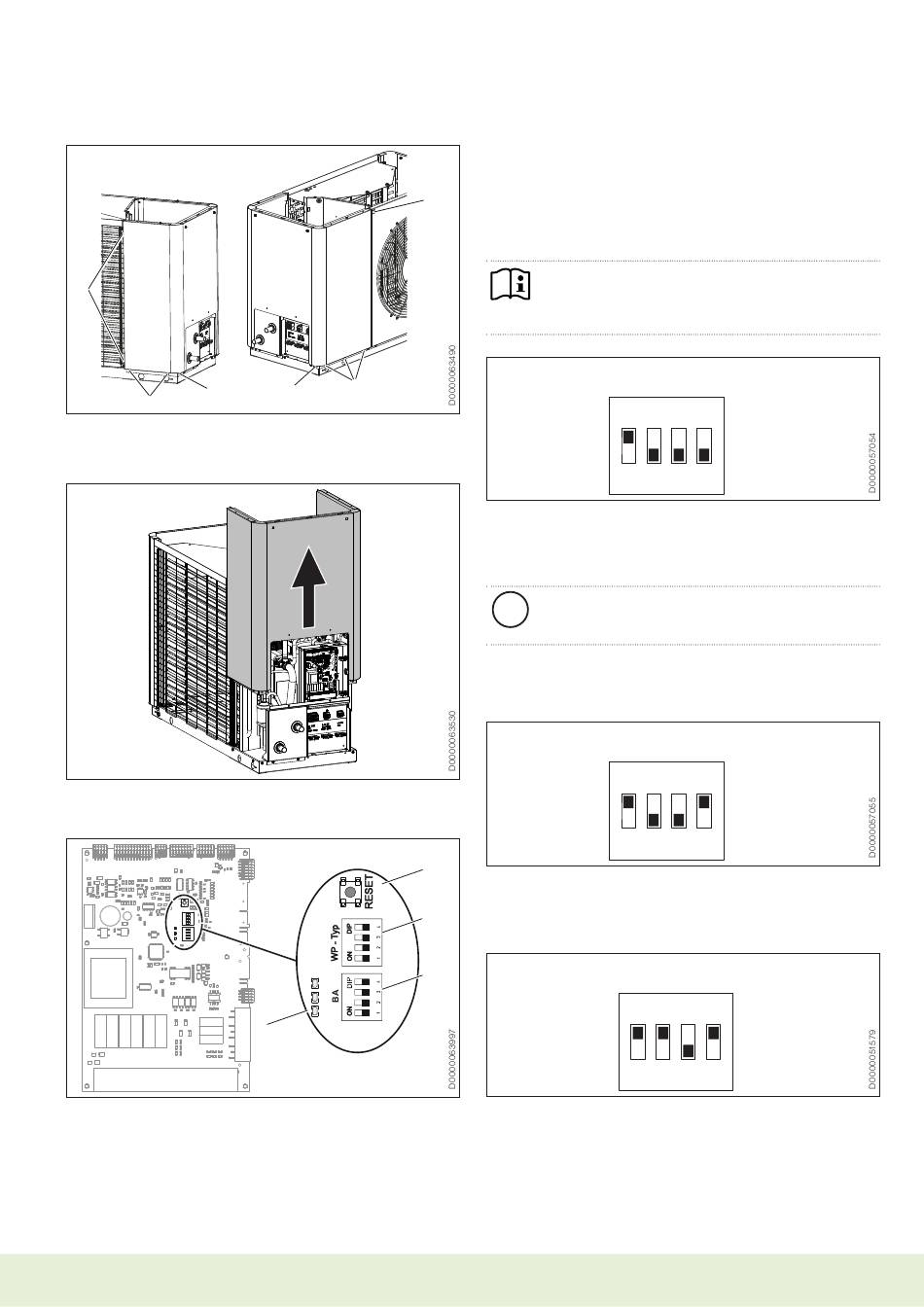

1 zu lösende Schrauben
2 zu entnehmende Schrauben
f Lösen bzw. entnehmen Sie die Schrauben.
f Nehmen Sie die komplette Seitenwand nach oben ab.
f Sie finden die IWS über dem Anschlussbereich.
1 Reset-Taster
2 Schiebeschalter (WP-Typ)

3 Schiebeschalter (BA)

4 Leuchtdioden
www.tecalor.de
1
2 1
4
17.1.1 Schiebeschalter (WP-Typ)
Mit dem Schiebeschalter (WP-Typ) können Sie auf der IWS die
verschiedenen Wärmepumpentypen einstellen.

Werkseinstellung

Verdichterbetrieb mit elektrischer Not-/Zusatzheizung
Hinweis
Eine Not-/Zusatzheizung befindet sich in den als Zube-
hör notwendigen Produkten (siehe Kapitel „Installation /
Gerätebeschreibung / Zubehör").
f Prüfen Sie, ob der Schiebeschalter korrekt eingestellt ist.
Verdichterbetrieb mit einem externen zweiten
Wärmeerzeuger
Sachschaden
!
Die elektrische Not-/Zusatzheizung dürfen Sie in diesem
Fall nicht anschließen.
Wenn das Gerät bivalent mit einem externen zweiten Wärmeer-
zeuger betrieben wird, muss der Schiebeschalter auf folgende
Stellung gebracht werden.
1
17.1.2 Schiebeschalter (BA)
2
Werkseinstellung
3
WP - Typ
ON
1 2 3 4
WP - Typ
ON
1 2 3 4
BA
ON
1 2 3 4
TTL ACS 21
