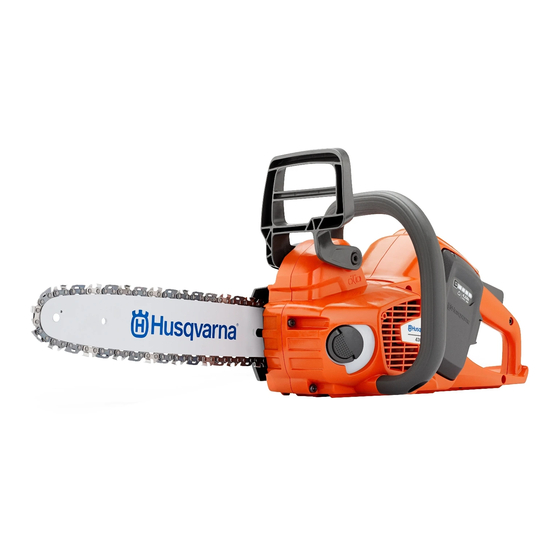

Husqvarna 436 Li Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für 436 Li:
- Bedienungsanweisung (116 Seiten) ,
- Werkstatt-handbuch (58 Seiten) ,
- Werkstatt-handbuch (36 Seiten)
Inhaltsverzeichnis
Werbung
Bedienungsanweisung
Navodila za uporabo
436 Li, 536 LiXP
D D D D E E E E ( ( ( ( 2 2 2 2 - - - - 4 4 4 4 4 4 4 4 ) ) ) )
Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
Natanãno preberite navodila za uporabo in se prepriãajte, da ste jih razumeli, predno zaãnete z uporabo stroja .
S S S S I I I I ( ( ( ( 4 4 4 4 5 5 5 5 - - - - 8 8 8 8 3 3 3 3 ) ) ) )
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Husqvarna 436 Li
Inhaltszusammenfassung für Husqvarna 436 Li
- Seite 1 Bedienungsanweisung Navodila za uporabo 436 Li, 536 LiXP D D D D E E E E ( ( ( ( 2 2 2 2 - - - - 4 4 4 4 4 4 4 4 ) ) ) ) Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
-
Seite 2: Symbolerklärung
SYMBOLERKLÄRUNG Symbole am Gerät: Umweltkennzeichnung. Das Symbol auf dem Produkt oder der Verpackung gibt an, Übersetzung der originalen schwedischen dass dieses Produkt nicht im Hausmüll Bedienungsanleitung. entsorgt werden darf. Zur Entsorgung ist es stattdessen an eine entsprechende Recyclinganlage für elektrische und WARNUNG! Motorsägen können elektronische Geräte zu übergeben. -
Seite 3: Symbole In Der Bedienungsanweisung
SYMBOLERKLÄRUNG Symbole in der Folgende Aufkleber sind auf Maschine, Batterie und Ladegerät zu finden: Bedienungsanweisung: Deaktivieren Sie die Maschine durch Drücken der Start-/Stopptaste auf der Tastatur. ACHTUNG! Um ein ungewolltes Starten zu vermeiden, muss die Batterie bei Montage, Kontrolle und/oder Wartung stets aus der Maschine entfernt werden. -
Seite 4: Inhaltsverzeichnis
INHALT Inhalt TECHNISCHE DATEN Technische Daten ..........42 SYMBOLERKLÄRUNG Führungsschienen- und Kettenkombinationen ..43 Symbole am Gerät: ..........2 Feilen und Schärflehren der Sägekette ....43 Symbole auf dem Akku und/oder auf dem EG-Konformitätserklärung ........44 Ladegerät: ............. 2 Symbole in der Bedienungsanweisung: ....3 INHALT Inhalt .............. -
Seite 5: Einleitung Sehr Geehrter Kunde
Maschine verkaufen, händigen Sie dem neuen Besitzer bitte auch die Bedienungsanleitung aus. Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben. Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor. -
Seite 6: Was Ist Was
WAS IST WAS? Was ist was an der Motorsäge? Handschutz 18 Umlenkstern Vorderer Handgriff 19 Sägekette Tastatur 20 Führungsschiene SavE-Taste (Energiespartaste) 21 Kettenfänger Warnanzeiger 22 Kettenspannschraube Ein-/Aus-Taste 23 Abdeckung des Antriebsrads (536 LiXP) Hinterer Handgriff mit Rechtshandschutz 24 Ladediode Informations- und Warnschild 25 Warnanzeiger Lüftergehäuse 26 Netzkabel... -
Seite 7: Allgemeine Sicherheitsvorschriften
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Allgemeine Sicherheitshinweise Elektrowerkzeugen mit dem Finger am Schalter und das Einstecken des Steckers bei betätigtem Schalter für elektrisch betriebene steigt das Unfallrisiko stark an. Werkzeuge • Entfernen Sie sämtliche Einstellschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter WARNUNG! Lesen Sie sämtliche Schlüssel kann zu Verletzungen führen. -
Seite 8: Verwendung Und Pflege Von Batteriebetriebenen Werkzeugen
ALLGEMEINE SICHERHEITSVORSCHRIFTEN bedienen, die nicht mit dem Werkzeug selbst und/ Ersatzteile warten. Auf diese Weise wird dafür oder diesen Anweisungen vertraut sind. gesorgt, dass die Sicherheit des Elektrowerkzeugs Elektrowerkzeuge stellen in ungeschulten Händen nicht beeinträchtigt wird. eine Gefahr dar. Motorsäge - Sicherheitswarnungen •... -
Seite 9: Ursachen Für Rückschlag Und Vermeiden Durch Den Bediener
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Motorsäge verringert die Wahrscheinlichkeit des • Befolgen Sie die Herstelleranweisungen zum Schärfen und Warten der Sägekette. Das Kontakts mit der sich bewegenden Sägekette. Verringern der Tiefenmesserhöhe kann zu stärkeren • Befolgen Sie die Anweisungen zum Schmieren, Rückschlägen führen. zum Spannen der Kette und zum Wechseln des Zubehörs. -
Seite 10: Wichtig
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Wichtig WARNUNG! Diese Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die WICHTIG! Funktionsweise aktiver oder passiver Diese Motorsäge wurde für forsttechnische medizinischer Implantate auswirken. Um Anwendungen wie Fällen, Entasten und Sägen die Gefahr für schwere oder tödliche entwickelt. -
Seite 11: Persönliche Schutzausrüstung
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Menschenverstand arbeiten. Vermeiden Sie Situationen, • Gehörschutz denen Sie sich nicht gewachsen fühlen. Wenn Sie sich • Schutzbrille oder Visier nach dem Lesen dieser Anweisungen immer noch • Handschuhe mit Schnittschutz unsicher fühlen, wie Sie vorgehen sollen, bitten Sie einen Fachmann um Rat, bevor Sie fortfahren. -
Seite 12: Ausschaltautomatik
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Die Warnanzeige (3) blinkt, wenn die Kettenbremse • Diese Bewegung aktiviert einen gefederten aktiviert ist oder wenn das Risiko einer Überlastung Mechanismus, der das Antriebsrad stoppt. besteht. Der Überlastungsschutz deaktiviert die • Der Handschutz wurde nicht nur konstruiert, um die Maschine vorübergehend. - Seite 13 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Wird meine Hand die Kettenbremse beim Motorsäge mit festem Griff gehalten und darf nicht losgelassen werden. Rückschlag stets aktivieren? Nein. Es ist eine bestimmte Kraft erforderlich, um den Rückschlagschutz nach vorne zu führen. Wenn Ihre Hand den Rückschlagschutz nur leicht berührt oder darüber gleitet, kann es sein, dass die Kraft nicht ausreicht, um die Kettenbremse auszulösen.
-
Seite 14: Batterie Und Ladegerät
Symptome verstärken. Batterie und Ladegerät In diesem Abschnitt werden die Sicherheitsvorkehrungen für die Batterie und das Ladegerät erläutert. Verwenden Sie Husqvarna Produkte nur mit Original Rechtshandschutz Husqvarna Akkus. Verwenden Sie zum Aufladen ausschließlich Original Husqvarna-QC-Akkuladegeräte. Der Rechtshandschutz soll die Hand nicht nur schützen, Die Batterien verfügen über eine... -
Seite 15: Sicherer Umgang Mit Dem Ladegerät
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Sicherer Umgang mit dem Ladegerät WARNUNG! Jeglicher Kontakt mit Batteriesäure sollte vermieden werden. Die Husqvarna QC-Ladegeräte dürfen nur für das Laden Batteriesäure kann zu Hautreizungen von BLi-Ersatzbatterien von Husqvarna verwendet und Verätzungen führen. Sollte werden. Batteriesäure in die Augen gelangen, diese nicht reiben. -
Seite 16: Schneidausrüstung
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Nicht aufladen: Führungsschiene, Sägekette und Kettenantriebsrad stärker abgenutzt. • nicht wieder aufladbare Batterien im Ladegerät (diese dürfen auch nicht in der Maschine verwendet werden). • Verwendung des Ladegeräts draußen. • Verwendung der Batterie im Regen oder in feuchter Umgebung. -
Seite 17: Sägekette Schärfen Und Tiefenbegrenzerabstand Justieren
Teilung der Sägekette (=pitch) (Zoll) Um alle Sicherheitskomponenten der Schneidausrüstung zu erhalten, sind verschlissene und beschädigte Schienen/Kettenkombinationen durch eine von Husqvarna empfohlene Führungsschiene und Sägekette zu ersetzen. Siehe die Anweisungen unter der Überschrift Technische Daten für Informationen, welche Schienen/ Kettenkombinationen wir empfehlen. - Seite 18 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Schärfwinkel seitlicher Richtung instabil, was das korrekte Schärfen erschwert. • Immer von der Innenseite des Schneidezahns nach Brustwinkel außen schärfen. Die Feile beim Zurücksetzen anheben. Zuerst alle Zähne der einen Seite schärfen, dann die Motorsäge drehen und die Zähne der anderen Seite schärfen.
-
Seite 19: Spannen Der Sägekette
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Empfehlung setzt voraus, dass die Länge der Allgemein gilt, dass man die Sägekette so straff wie möglich spannen soll, aber nur so straff, dass man sie Schneidezähne nicht unnormal verkürzt worden ist. noch leicht von Hand drehen kann. •... -
Seite 20: Schmierung Der Schneidausrüstung
ALLGEMEINE SICHERHEITSVORSCHRIFTEN • Durch Drehen des Knaufs im Gegenuhrzeigersinn Niemals Altöl verwenden! Es ist schädlich für wird die Abdeckung des Antriebsrads gelöst. Anwender, Gerät und Umwelt. WICHTIG! Bei der Verwendung von pflanzlichem Sägekettenöl sind Führungsschienennut und Sägekette vor der längeren Aufbewahrung auszubauen und zu reinigen. - Seite 21 ALLGEMEINE SICHERHEITSVORSCHRIFTEN ein deutlicher Ölrand am hellen Gegenstand sichtbar Kettenantriebsrad sein. Li-ion Li-ion Das Antriebssystem verfügt über ein Antriebsritzel. Regelmäßig den Verschleiß des Kettenantriebsrades kontrollieren. Austauschen, wenn das Rad unnormal verschlissen ist. Wenn die Sägekettenschmierung nicht funktioniert: Verschleißkontrolle der Schneidausrüstung •...
- Seite 22 ALLGEMEINE SICHERHEITSVORSCHRIFTEN • Ob der Umlenkstern der Führungsschiene unnormal oder ungleichmäßig verschlissen ist. Wenn sich eine Vertiefung gebildet hat, wo der Radius des Umlenksterns an der Unterseite der Führungsschiene endet, war die Sägekette unzureichend gespannt. • Tägliches Wenden der Führungsschiene verlängert ihre Lebensdauer.
-
Seite 23: Montage
MONTAGE Montage von Schiene und Kette passen und dass die Sägekette in der Nut des Schwerts läuft. Ziehen Sie die Schwertmutter handfest an. Die Kette durch Drehen der Kettenspannschraube im Uhrzeigersinn (einen Kombischlüssel verwenden) Li-ion Li-ion spannen. Die Kette soll gespannt werden, bis sie auf der Schienenunterseite nicht mehr durchhängt. -
Seite 24: Montage Der Rindenstütze
MONTAGE • Knauf und Kupplungsdeckel (Kettenbremse) Schienenkupplung durch Drehen des Knaufs im entfernen. Transportring abnehmen.(A) Uhrzeigersinn anziehen. • An einer neuen Kette muss die Kettenspannung oft kontrolliert werden, bis die Kette eingefahren ist. Die • Die Schiene über den Schienenbolzen montieren. Die Kettenspannung regelmäßig prüfen. -
Seite 25: Handhabung Der Batterie
HANDHABUNG DER BATTERIE Batteriestatus Anschließen der Batterie an das Ladegerät. Auf der Anzeige werden der Ladezustand und eventuelle Störungen der Batterie angezeigt. Die Batteriekapazität Regelmäßig prüfen, ob Batterie und Ladegerät wird nach dem Ausschalten des Geräts bzw. nach unbeschädigt sind. Siehe auch die Anweisungen unter Drücken der Batterieanzeigetaste für 5 Sekunden der Überschrift Wartung. -
Seite 26: Transport Und Aufbewahrung
HANDHABUNG DER BATTERIE belassen wird. Entnehmen Sie voll geladene Batterien • Die Batterie stets an einem geschlossenen und dennoch aus dem Ladegerät. trockenen Ort aufbewahren. • Batterie und Ladegerät müssen getrennt voneinander aufbewahrt werden. Bewahren Sie das Gerät für Kinder und Unbefugte unzugänglich in einem abschließbaren Raum auf. -
Seite 27: Starten Und Stoppen
STARTEN UND STOPPEN Starten und stoppen der Schneidausrüstung in Berührung kommen können. WARNUNG! Vor dem Start ist Folgendes zu beachten: Starten Sie die Motorsäge nur dann, wenn Schwert, Kette und sämtliche Abdeckungen montiert sind. Andernfalls kann sich das Antriebsrad lösen und Verletzungen verursachen. - Seite 28 STARTEN UND STOPPEN • Drücken Sie auf den unteren Teil der Batterie. Sie werden ein Klicken hören, wenn die Batterie einrastet. • Ein-/Aus-Taste (1) drücken und solange gedrückt halten, bis die grüne LED aufleuchtet. Stoppen Die Maschine wird durch Drücken der Taste Start/Stopp auf der Tastatur deaktiviert (die grüne LED erlischt).
-
Seite 29: Vor Jeder Anwendung
ARBEITSTECHNIK Vor jeder Anwendung: Allgemeine Arbeitsvorschriften WICHTIG! Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit einer Motorsäge. Diese Information kann natürlich in keiner Weise die Ausbildung und langjährige Erfahrung eines Fachmanns ersetzen. Wenn Sie in eine Situation geraten, in der Sie unsicher sind, sollten Sie einen Kontrollieren, ob die Kettenbremse ordnungsgemäß... - Seite 30 ARBEITSTECHNIK unvermittelt Ihren Standort wechseln. Beim Arbeiten Boden liegen, über die er stolpern könnte, so dass er auf abschüssigem Boden immer sehr vorsichtig sein. sein Gleichgewicht verliert. Beim Sägen von Bäumen, die unter Spannung Durch Unachtsamkeit kann der Rückschlagbereich stehen, äußerst vorsichtig sein. Ein unter Spannung der Führungsschiene einen Ast, einen nahen Baum stehender Baum kann sowohl vor als auch nach dem oder einen anderen Gegenstand berühren und einen...
- Seite 31 ARBEITSTECHNIK keinen festen Grund unter den Füßen haben, auf dem Kontrolle über die Motorsäge und über den Sie sicher stehen. Rückschlagbereich der Führungsschiene. Die Anweisungen zum Schärfen und Warten der Immer mit hoher Kettengeschwindigkeit sägen, d.h. Führungsschiene und Sägekette sind zu befolgen. mit Vollgas.
- Seite 32 ARBEITSTECHNIK Vor jeder Ablängung sind fünf wichtige Faktoren zu Die nachfolgenden Punkte sind eine theoretische Durchsicht der häufigsten Situationen, in die ein berücksichtigen. Motorsägenführer geraten kann. Die Schneidausrüstung darf nicht im Sägeschnitt Ablängen festgeklemmt werden. WARNUNG! Niemals versuchen, gestapelte oder dicht beieinander liegende Stämme zu sägen.
-
Seite 33: Technik Beim Fällen Von Bäumen
ARBEITSTECHNIK Der Stamm wird an einem Ende gestützt. Es besteht Nachdem sich der Anwender für die Fällrichtung des Baumes entschieden hat, muss er dessen natürliche große Gefahr, dass er bricht. Fallrichtung beurteilen. Folgende Faktoren sind dabei zu berücksichtigen: • Neigung •... - Seite 34 ARBEITSTECHNIK schräg hinter der geplanten Fällrichtung des Baumes horizontal verlaufen und gleichzeitig einen rechten Winkel liegen. (90°) zur Fallrichtung bilden. Fällschnitt Der Fällschnitt wird von der anderen Seite des Stammes Gefahrenbereich ausgeführt und muss absolut horizontal verlaufen. Links Rückzugsweg vom Baumstamm stehen und mit ziehender Kette sägen. Fällrichtung Den Fällschnitt etwa 3-5 cm (1,5-2 Zoll) oberhalb der Horizontalebene des Kerbschnitts anbringen.
-
Seite 35: Vorgehen Bei Einer Mißglückten Fällung
ARBEITSTECHNIK Man verliert völlig die Kontrolle über die Fallrichtung des Niemals den Baum sägen, auf den sich ein anderer Baumes, wenn das Brechmaß zu klein oder durchgesägt gefällter Baum stützt. ist oder wenn Kerb- und Fällschnitt an falscher Stelle Niemals im Gefahrenbereich von hängenden, ausgeführt wurden. -
Seite 36: Vorbeugende Maßnahmen Gegen Rückschlag
ARBEITSTECHNIK Fortfahren und tiefer sägen, bis sich die Spannung und Ein Rückschlag kann nur eintreffen, wenn der Verklemmung des Baums/Astes löst. Rückschlagbereich einen Gegenstand berührt. Ist die Spannung gelockert, den Baum/Ast von der gegenüberliegenden Seite sägen. Entasten Vorbeugende Maßnahmen gegen WARNUNG! Die meisten Rückschlag Rückschlagunfälle ereignen sich beim... -
Seite 37: Wartung
WARTUNG Allgemeines Kontrolle der Trägheitsfunktion Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind.Größere Eingriffe sind von einer autorisierten Servicewerkstatt auszuführen. • Die Motorsäge abgeschaltet über einen Baumstumpf oder einen anderen stabilen Gegenstand halten. Kontrolle, Wartung und Service Vorderen Handgriff loslassen und die Motorsäge der Sicherheitsausrüstung der... -
Seite 38: Batteriestecker
WARTUNG Gashebelsperre Kettenfänger Li-ion Li-ion • Stellen Sie sicher, dass der Gashebel in der • Kontrollieren, ob der Kettenfänger unbeschädigt ist Leerlaufstellung verriegelt ist, wenn die und im Motorsägenkörper festsitzt. Gashebelsperre freigegeben wird. • Drücken Sie die Gashebelsperre und stellen Sie sicher, dass diese beim Loslassen wieder in die Ausgangsposition zurückkehrt. -
Seite 39: Batterie
WARTUNG Lufteinlass (linke Seite der Maschine). Ein Lüfter am Motor. • Reinigen Sie das Kühlsystem einmal pro Woche mit einer Bürste, bei anspruchsvollen Bedingungen öfter. Ein verschmutztes oder blockiertes Kühlsystem führt zum Überhitzen und damit zu Schäden an der Maschine. Batterie Li-ion Li-ion... -
Seite 40: Wartungsschema
WARTUNG Wartungsschema Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet.Die meisten der Punkte werden im Abschnitt ”Wartung” beschrieben. Tägliche Wartung Wöchentliche Wartung Monatliche Wartung Verbindungen zwischen Batterie und Falls erforderlich, Grate an den Das Gerät äußerlich reinigen. Gerät sowie zwischen Batterie und Schienenseiten planfeilen. -
Seite 41: Störungssuchplan
WARTUNG Störungssuchplan Tastatur Mögliche Fehlercodes im Tastenfeld der Motorsäge. Tastatur Mögliche Fehler Mögliche Fehlerbehebung Ziehen Sie den vorderen Handschutz Kettenbremse aktiviert. zurück, um die Kettenbremse freizugeben. Warten, bis sich das Gerät abgekühlt Temperaturabweichung. hat. Warnanzeige blinkt. Überlastung Schneidausrüstung Die Schneidausrüstung ist verklemmt. ist verklemmt. -
Seite 42: Technische Daten
TECHNISCHE DATEN Technische Daten 436Li 536 LiXP Motor BLDC (bürstenlos) 36 V BLDC (bürstenlos) 36 V Merkmale Energiesparmodus savE savE Schmiersystem Ölpumpe, Typ Automatisch Automatisch Öltank, Volumen, Liter 0,20 0,20 Gewicht Motorsäge ohne Batterie, Schwert und Kette, leerer Öltank (kg) 2,5 Geräuschemissionen (siehe Anmerkung 1) Gemessene Schallleistung dB(A) Garantierte Schallleistung L... -
Seite 43: Führungsschienen- Und Kettenkombinationen
Hinweis 4: Bei Motorsägen mit Verbrennungsmotor kann ein äquivalenter Vibrationspegel gemessen und berechnet werden. Anhand dieser Angaben können Vibrationsdaten aller Motortypen verglichen werden. Führungsschienen- und Kettenkombinationen Die nachfolgend aufgeführten Schneidausrüstungen werden für die Modelle Husqvarna 436Li und 536Li XP empfohlen. Führungsschiene Sägekette Max. -
Seite 44: Eg-Konformitätserklärung
Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklären hiermit unsere alleinige Haftung dafür, dass die Akku-Kettensägen Husqvarna 436Li und 536Li XP , auf die sich diese Erklärung bezieht, von den Seriennummern des Baujahrs 2016 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entspricht: - vom 17. - Seite 45 1156467-45 ´®z+XNj¶57¨ ´®z+XNj¶57¨ 2017-01-09...
