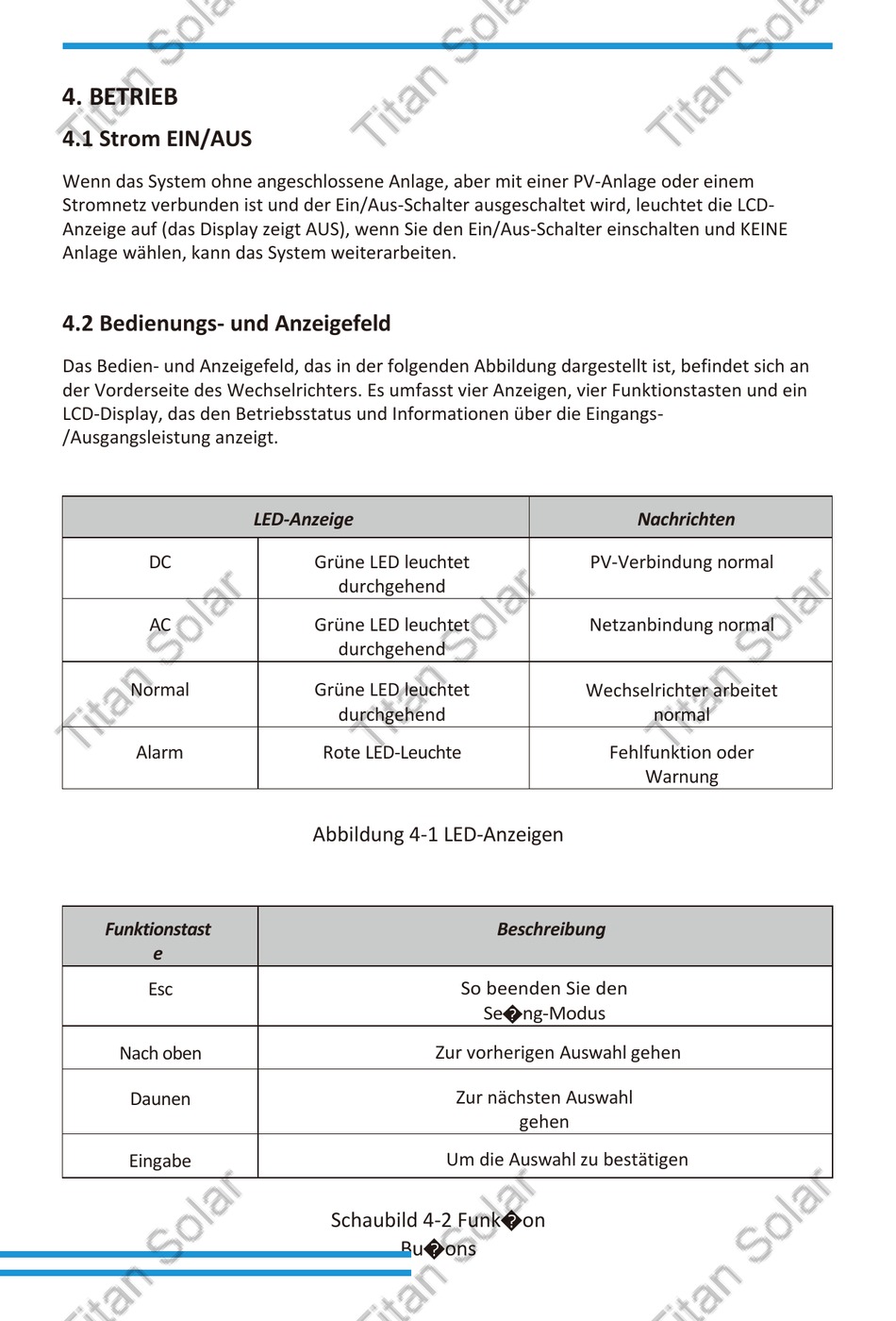

4. BETRIEB

4.1 Strom EIN/AUS
Wenn das System ohne angeschlossene Anlage, aber mit einer PV-Anlage oder einem
Stromnetz verbunden ist und der Ein/Aus-Schalter ausgeschaltet wird, leuchtet die LCD-
Anzeige auf (das Display zeigt AUS), wenn Sie den Ein/Aus-Schalter einschalten und KEINE
Anlage wählen, kann das System weiterarbeiten.

4.2 Bedienungs- und Anzeigefeld

Das Bedien- und Anzeigefeld, das in der folgenden Abbildung dargestellt ist, befindet sich an
der Vorderseite des Wechselrichters. Es umfasst vier Anzeigen, vier Funktionstasten und ein
LCD-Display, das den Betriebsstatus und Informationen über die Eingangs-
/Ausgangsleistung anzeigt.
DC
AC
Normal
Alarm
Funktionstast
e
Esc
Nach oben
Daunen
Eingabe
LED-Anzeige
Grüne LED leuchtet
durchgehend
Grüne LED leuchtet
durchgehend
Grüne LED leuchtet
durchgehend
Rote LED-Leuchte
Abbildung 4-1 LED-Anzeigen
Schaubild 4-2 Funk�on
Bu�ons
PV-Verbindung normal
Netzanbindung normal
Wechselrichter arbeitet
Beschreibung
So beenden Sie den
Se�ng-Modus
Zur vorherigen Auswahl gehen
Zur nächsten Auswahl
gehen
Um die Auswahl zu bestätigen
Nachrichten
normal
Fehlfunktion oder
Warnung
