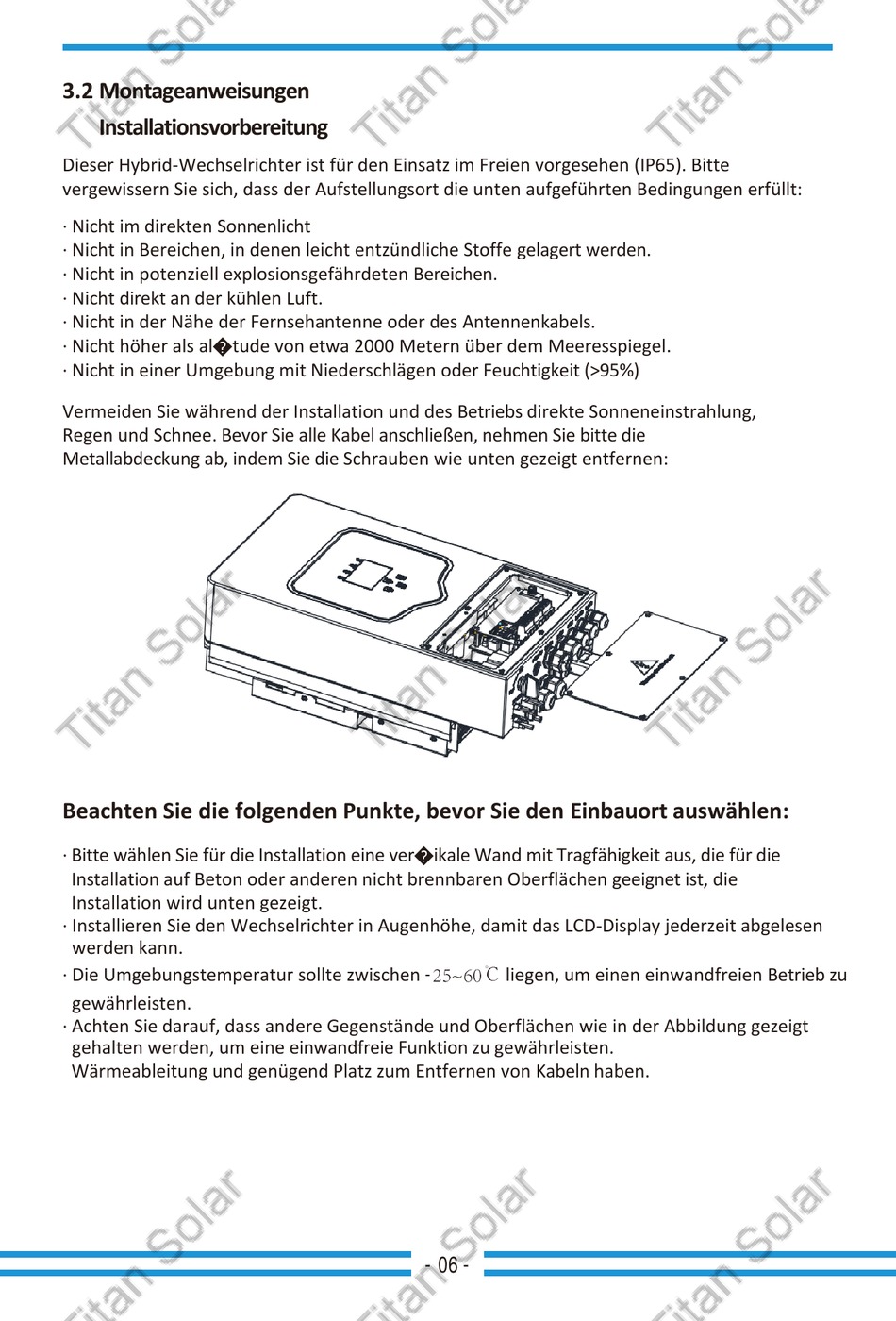

3.2 Montageanweisungen
Installationsvorbereitung
Dieser Hybrid-Wechselrichter ist für den Einsatz im Freien vorgesehen (IP65). Bitte
vergewissern Sie sich, dass der Aufstellungsort die unten aufgeführten Bedingungen erfüllt:
· Nicht im direkten Sonnenlicht
· Nicht in Bereichen, in denen leicht entzündliche Stoffe gelagert werden.
· Nicht in potenziell explosionsgefährdeten Bereichen.
· Nicht direkt an der kühlen Luft.
· Nicht in der Nähe der Fernsehantenne oder des Antennenkabels.
· Nicht höher als al�tude von etwa 2000 Metern über dem Meeresspiegel.
· Nicht in einer Umgebung mit Niederschlägen oder Feuchtigkeit (>95%)
Vermeiden Sie während der Installation und des Betriebs direkte Sonneneinstrahlung,
Regen und Schnee. Bevor Sie alle Kabel anschließen, nehmen Sie bitte die
Metallabdeckung ab, indem Sie die Schrauben wie unten gezeigt entfernen:
Beachten Sie die folgenden Punkte, bevor Sie den Einbauort auswählen:
· Bitte wählen Sie für die Installation eine ver�ikale Wand mit Tragfähigkeit aus, die für die
Installation auf Beton oder anderen nicht brennbaren Oberflächen geeignet ist, die
Installation wird unten gezeigt.
· Installieren Sie den Wechselrichter in Augenhöhe, damit das LCD-Display jederzeit abgelesen
werden kann.
· Die Umgebungstemperatur sollte zwischen -
gewährleisten.
· Achten Sie darauf, dass andere Gegenstände und Oberflächen wie in der Abbildung gezeigt
gehalten werden, um eine einwandfreie Funktion zu gewährleisten.
Wärmeableitung und genügend Platz zum Entfernen von Kabeln haben.
liegen, um einen einwandfreien Betrieb zu
- 06 -
