Meta MULTIPAL S Bedienungsanleitung Seite 55

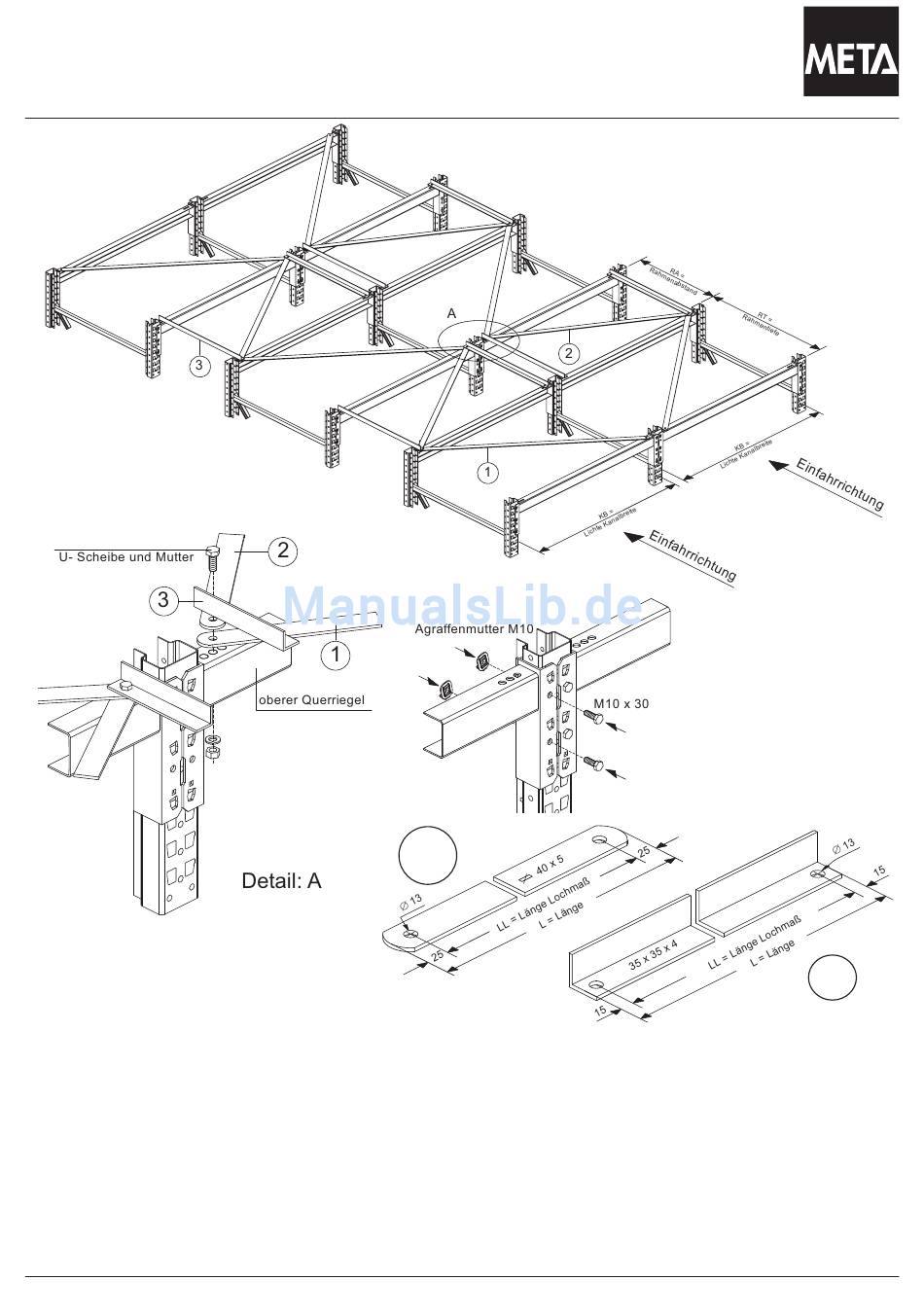

META Multipal E/D Einfahrregal Übersicht
META Multipal E/D Bring shelf in
META Multipal E/D Entrer l'étagère
M12 x 35 mit
1 = Verbandsdiagonale Fl.40 x 5 über Rahmentiefe
2 = Verbandsdiagonale Fl.40 x 5 über Rahmenabstand
3 = Verbandshorizontale Winkel 35 x 35 x 4 über Rahmenabstand
1= Bracing diagonal surf. 40 x 5 above rack depth
2= Bracing diagonal surf. 40 x 5 above rack spacing
3= Bracing horizontal set-square 35 x 35 x 4 above rack spacing
1= Diagonale de raccord surf. 40 X 5 au-dessus de la profondeur de l'échelle
2= Diagonale de raccord surf. 40 X 5 au-dessus de l'espacement entre échelles
3= Horizontale de raccord équerre 35 X 35 X 4 audessus de l'espacement entre échelles
Befestigung des
Oberer Querriegel
1+2
54
Das Lagersystem
3
