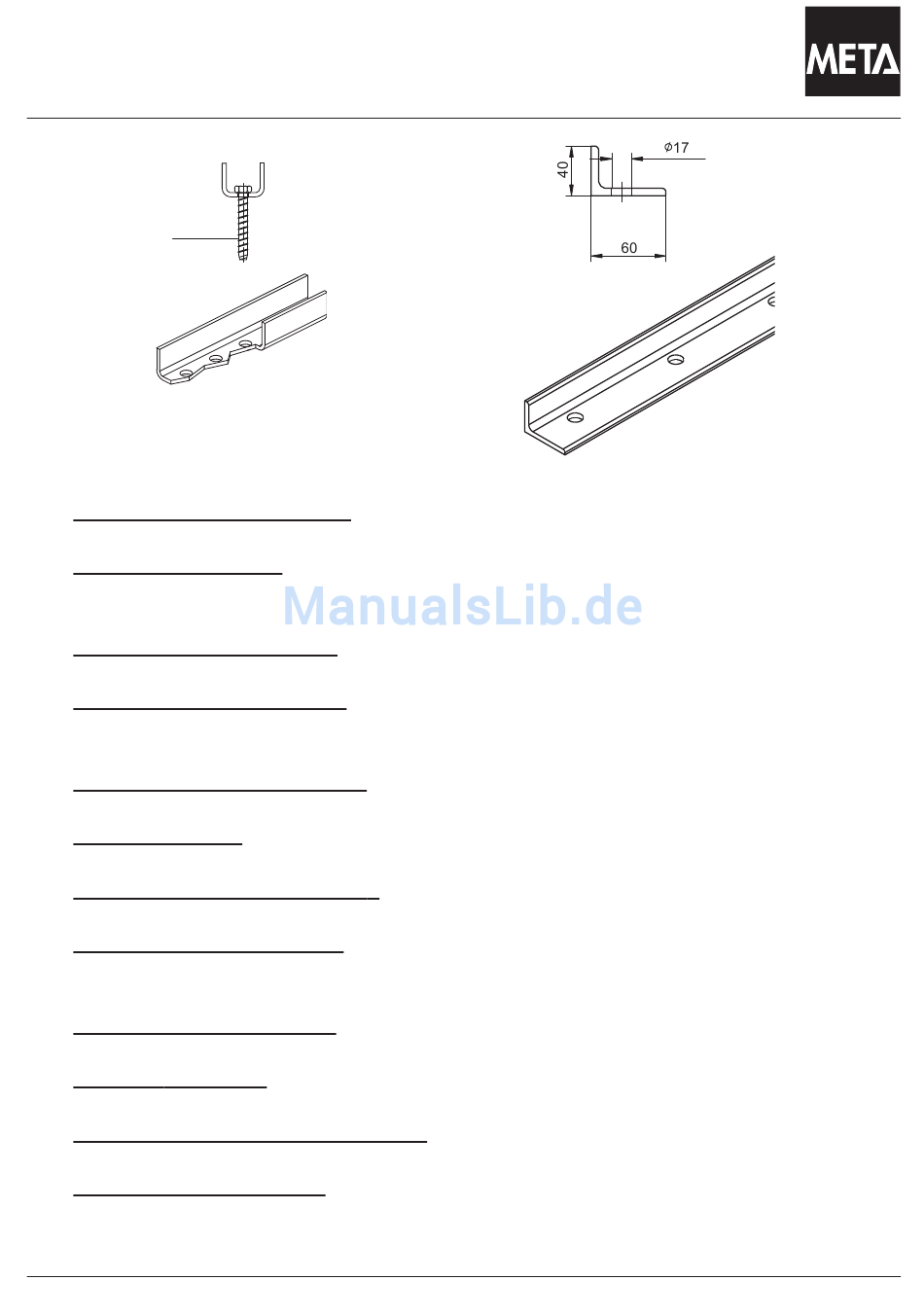

Standard-Führungsschiene U50/40/5 und L60/40/7
Standard guide rail U 50/40/5 and LL60/40/7
Rail de guidage standard U 50/40/5 & L60/40/7
a = ≤ 600
U 50/40/5
1. Führungsschiene U 50/40/5, 1. Befestigung mit Verbundanker M12,
weitere Befestigung mit Schraubanker D=12 x85
2. Frontschiene C100/6,
Befestigung mit Schraubenanker D=12 x 85 (a=≤ 600)
Bohr-∅ = 10mm, Bohrlochtiefe = 110mm
3. Einfahrttrichter L100/65/11, Befestigung mit je 4 Stück Verbundanker M12.
Bohr-∅ = 14mm, Bohrlochtiefe = 110mm
4. Führungsschiene L 60/40/7, Befestigung mit Verbundanker M12,
Bohr-∅ = 14mm, Bohrlochtiefe = 110mm
1. Single-entry funnel U 50/40/5, fastening through bond anchor M12
fastening through screw anchor D=12 x85
2. Front rail C100/6, fastening through screw anchor D=12 x 85 (a=≤ 600)
Hole diameter = 10mm, Borehole depth = 110mm
3. Single-entry funnel L100/65/11, fastening through bond anchor M12, 4 Piece
Hole diameter = 14mm, Borehole depth = 110mm
4. Single-entry funnel 60/40/7, fastening through bond anchor M12
Hole diameter = 14mm, Borehole depth = 110mm
1. Rail de guidage U 50/40/5, 1. fixation par ancrage de liaison M12
fixation par ancrage à vis D=12 x85.
2. Rail frontal C100/6, fixation par ancrage à vis D=12 x 85 (a=≤ 600)
Diamètre de perçage= 10mm, Profondeur de forage = 110mm
3. Entrée unidirectionnelle L100/65/11, fixation par ancrage de liaison M12
Diamètre de perçage= 14mm, Profondeur de forage = 110mm
4. Rail de guidage L60/40/7, fixation par ancrage de liaison M12
Diamètre de perçage= 14mm, Profondeur de forage = 110mm
L 60/40/7
