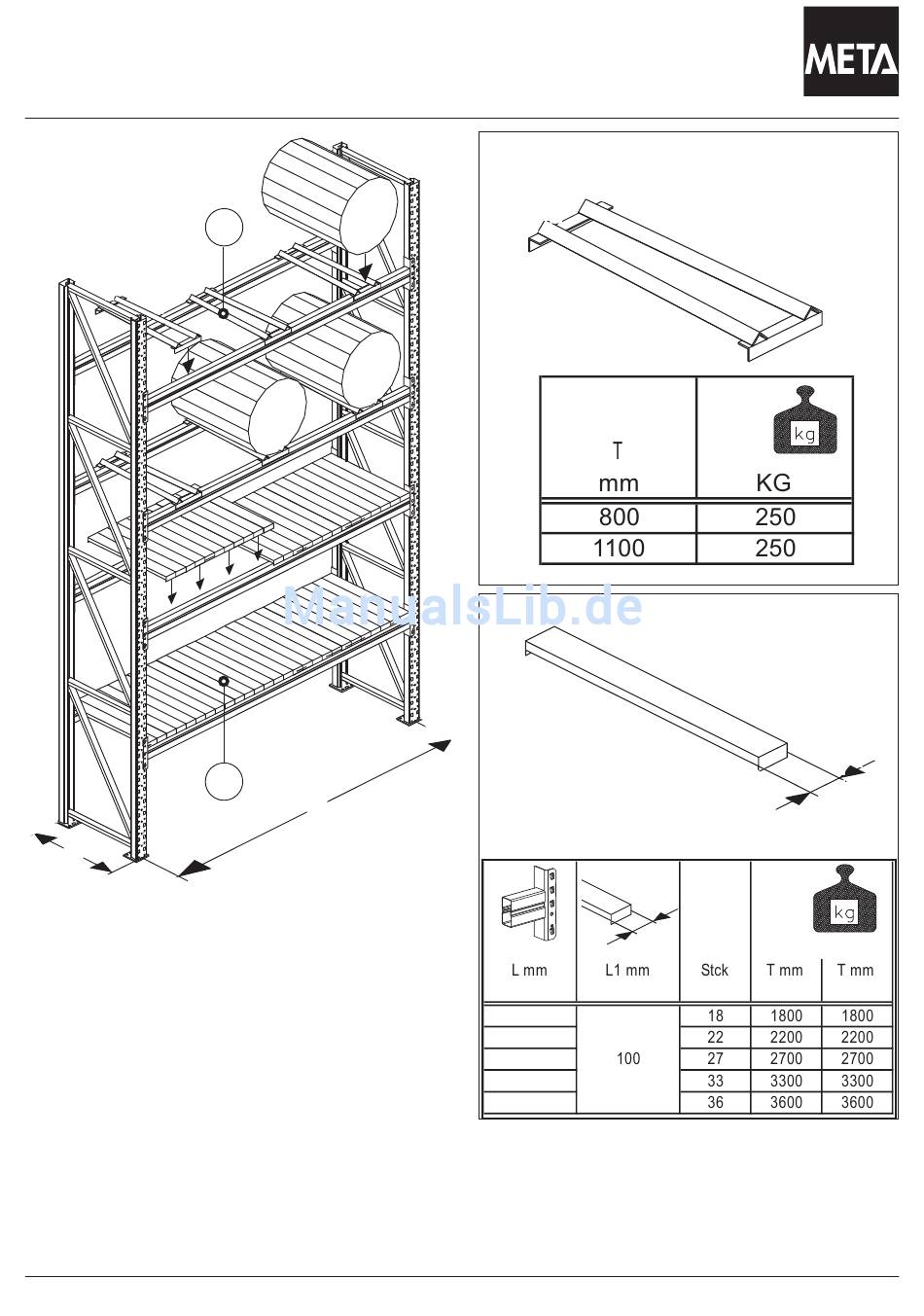

Systemzubehör : Faßauflage , Stahl-Paneel
System parts : Drum support ,steel panel
Eléments du systeme : Berceau , platelages métallique
T
Achtung :
Es ist grundsätzlich darauf zu achten,
daß die zulässigen Holmlasten nicht
überschritten werden.
Attention :
Important Advise : do not go begond the allowed
beam carrying capacities.
Attention :
Avis important : jamais dépasser les charges
admissibles des longerons.
1
2
L
1
2
Gleichmäßig verteilte Last
Evenly distributed load
Charge unifomément répartie
1800
2200
2700
3300
3600
Hinweis: Die Stahlpaneele sind nur für die Hand-
kommissonierung geeignet.
16
Das Lagersystem
Faßauflage
drumsupport
berceau
Σ
Stahl-Paneel
steel panel
platelages melallique
Σ
L1
800
L1
1100
