Anschlag auf dem Spiegel
Grundriss Sonderausstattung
Wandanschluß mit Schattenfuge

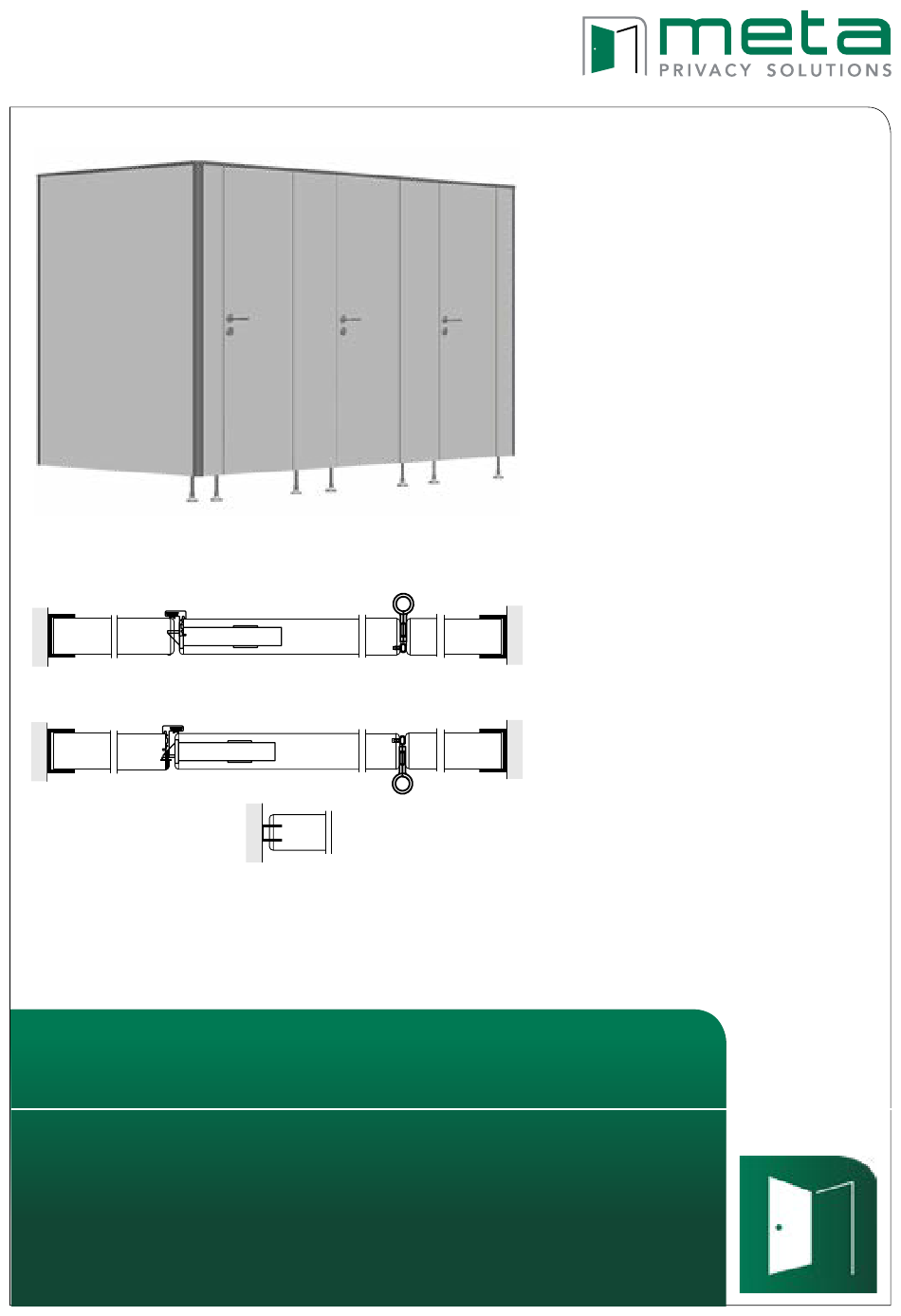

MONTAGEANLEITUNG
30 FT / 30 FN
Grundriss
Anschlag auf der Tür
Tür öffnet nach innen
Tür öffnet nach außen
Benötigte Werkzeuge
• Bohrmaschine mit diversen Stein-
und HSS-Bohrern
• Wasserwaage
• kleine Holzkeile
• diverse Kreuzschraubendreher
• mehrere Holzklötze 15 cm hoch
• Hammer
• Standardwerkzeug
• Alusäge
Bei Fragen:
Innerhalb Deutschland: 0 26 34 / 66 130
Aus dem Ausland: (49) 2634 / 66 133
Teilekurzbezeichnungen:
SPL
- linkes Seitenteil
SSL
- linkes Teil für Seitenwand
SPM
- Mittelteil
SPR
- Rechtes Seitenteil
SSR
- rechtes Teil für Seitenwand
TW
- Trennwand
SWF
- Seitenwand mit Fuß
SCHW - Schamwand
TUL
- Tür links
TUR
- Tür rechts
Werbung
Verwandte Anleitungen für Meta 30 FT
Inhaltszusammenfassung für Meta 30 FT
- Seite 1 - Rechtes Seitenteil Anschlag auf dem Spiegel Tür öffnet nach außen - rechtes Teil für Seitenwand - Trennwand - Seitenwand mit Fuß SCHW - Schamwand Grundriss Sonderausstattung - Tür links Wandanschluß mit Schattenfuge - Tür rechts MONTAGEANLEITUNG 30 FT / 30 FN...
- Seite 2 ANZEICHNEN DER WANDANSCHLÜSSE (U-PROFILE) Maßbeispiel Maß 1, 2, 3 = Achsmaß Die Kabinen-Achsmaße (Maß 1) sind ggf. aus Ihrer Zeichnung zu entnehmen. Maß 1 Maß 1 Maß 1 Falls keine Maße angegeben sind, wird die Breite der Anlage in z.B. 930 mm z.B.
- Seite 3 ANZEICHNEN DER TÜREN, MITTEL-, SEITEN- UND ECKTEILE Mittelteile Zuerst müssen die Maße der Frontteile auf dem Boden Bei Mittelteilen muß man die exakte Breite anzeichnen. angezeichnet werden. Eckteile Bitte folgendes beachten: Bei Eckteilen ist das anzuzeichnende Achsmaß die Seitenteile mit Wandanschluß Breite des Eckteils plus 15 mm (Beispiel siehe Zeichnung).
- Seite 4 AUFSTELLEN DER TÜREN, MITTEL-, SEITEN- UND ECKTEILE Seitenteil auf die Markierung stellen und in das U-Profil einsetzen. (Bitte noch nicht verschrauben) Unbedingt auf den Abstand zwischen Profil und Seitenteil achten, der in der Teileskizze angegeben ist. Auf das Mittelteil wird unten bündig das U-Profil (nach Maßangabe in der Zeichnung) gelegt, die Bohrlöcher markiert, das U-Profil mit Schrauben 4,8 x 16 mm befestigt (4,3 mm vorbohren) und die Stützfüße eingeschlagen.
- Seite 5 Bei den Türen ist darauf zu achten, dass eine Luft von 5 mm an der Schloßseite eingehalten wird. Zur Hilfe können Holzkeile verwendet werden. obere Türluft (Ansicht Kabine innen) untere Türluft (Ansicht Kabine innen) MONTAGE DER ABDECKPROFILE (AD30) oben Die exakten Längen des AD30 der Vorderfront und der Seitenwand ermitteln und ablängen.
- Seite 6 Eckverbindung mit Schattenfuge Die AD30 der Vorderfront und der Seitenwand mit der 45° Gehrung auf die Anlage aufsetzen und mit 5 x 60 mm-Schrauben verschrauben. AUSRICHTEN DER ANLAGE Der einwandfreie Anschlag der Tür an das Profil sowie der Abstand zum oberen Profil überprüfen. Durch das Anheben bzw.
- Seite 7 MONTAGE DER DRÜCKERGARNITUR Drücker: Die Grundplatten A+F mit Schrauben 4 x 40 verschrauben. Die Drückerrosetten (B) aufclipsen, den Drücker (C) durchstecken und das Gegenstück (D) aufsetzen. Danach die Drücker mit der Madenschraube (E) arretieren. Verriegelung: Abdeck-Rosette (G) aufclipsen, Riegelolive und Vierkant (H) zusammenführen und durch die Tür stecken.
- Seite 8 SCHRÄGER WANDANSCHLUSS ABWINKLUNG AUSSPARUNG Wenn im Bereich der Wandanschlüsse eine Vormauerung liegt, ist eine Aussparung nötig. Die Vorgehensweise bleibt in diesem Fall wie in „Anzeichnen der Wandanschlüsse” beschrieben, jedoch müssen U-Profile und Flachmaterial geschnitten werden. U-Profil Flachmaterial U-Profil Beispiel: Anlage mit Fußluft SCHRÄGER WANDANSCHLUSS MIT AUSSPARUNG Detail Ansicht...
- Seite 9 SCHAMWÄNDE Anschließend den zweiten SWH aufschieben und die Muttern M6 (2) mit dem Gabelschlüssel SW10 in der entsprechenden Position fest anziehen. Die Schrauben (5) Mittels den mit den Blechschrauben U-Scheiben (6) 5 x 80 (1) und in die Bohrungen Dübel 8 mm wird einsetzen.
- Seite 10 AUSFÜHRUNG OHNE FUSSLUFT Im Bereich der Frontelemente werden hier Profile auf dem Boden befestigt. AUSSTEIFUNG Es ist keine Befestigung an Boden und Decke zu sehen! Befestigung oben und unten mit Winkel 12,8 Ausfräsung oben und unten 100 mm in Breite der Nut...
-
Seite 11: Montageablauf
MONTAGEBEISPIEL: BODEN- UND DECKENSTÜTZE 30FT/FN MIT FUSSLUFT Maßangaben Fertig montierte Anlage Achsmaß Bohrung für Bodenplatte Befestigung mit Bodenplatte Montageablauf An der Position an der die Wand montiert werden soll, einen senkrechten Strich mit der Wasserwaage ziehen und die Löcher für das UP30 anzeichnen. Den Winkel an der Decke ebenfalls anzeichnen. - Seite 12 Formel: Außenmaß -45 mm. Als letztes werden die CP13 abgelängt und eingesetzt. meta Trennwandanlagen • Metastr. 2 • 56579 Rengsdorf • Tel. 0 26 34 / 66-0 • Fax 0 26 34 / 66 450 • info@meta.de • www.meta.de 12/23...
