Betriebsanleitung Winkel-Stabschleifer WST Mini PRO
Stand 22.04.2020
4.

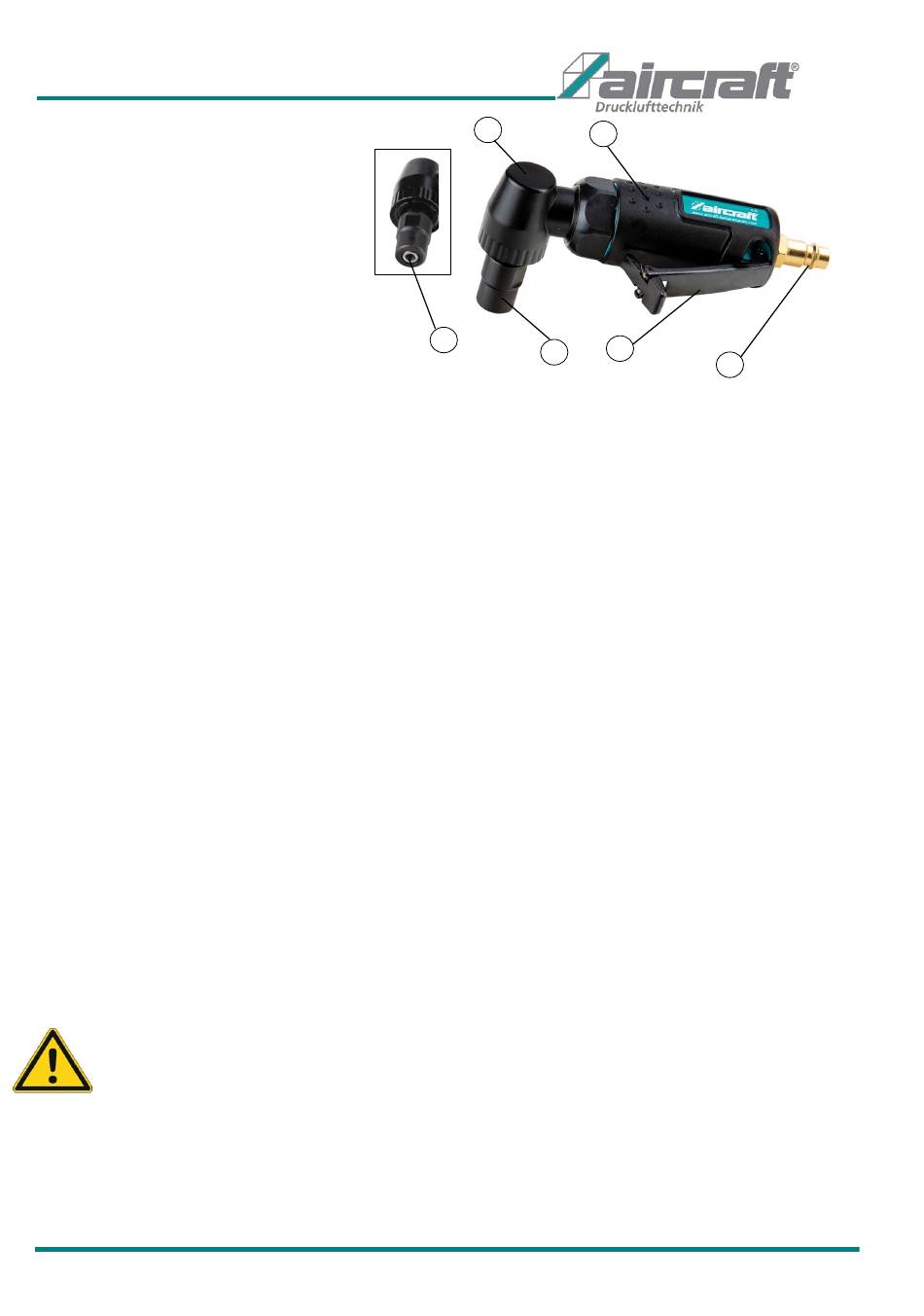

Bedienelemente

1 Klemmmutter
2 Betätigungshebel
3 Druckluftanschluss
4 Gehäuse
5 Winkelvorsatz
6 Spannzange
5.

Bedienung

5.1 Inbetriebnahme
Für das Betreiben des Stabschleifers benötigen Sie einen Kompressor mit ausreichender Füllleistung.
Die erzeugte Luft muss gereinigt, kondensatfrei und ölvernebelt sein. Vor der ersten Inbetriebnahme un-
bedingt einige Tropfen Aircraft Spezial-Druckluftöl in den Luftanschluss des Werkzeuges einfüllen, damit
sofort eine gute Schmierung vorhanden ist. Schrauben Sie den mitgelieferten Stecknippel in den Druck-
luftanschluss (Pos.3).
Klemmmutter (Pos. 1) arretieren und durch Linksdrehung (gegen den Uhrzeigersinn) lösen und ge-
wünschten Schleifstift in die Spannzange (Pos. 7) einführen. Klemmmutter (Pos. 1) durch Rechtsdrehung
(im Uhrzeigersinn) anziehen. Arretierung lösen. Bevor Sie den Stabschleifer in Betrieb nehmen, prüfen
Sie bitte den festen Sitz des Schleifstiftes. Zum Wechseln der Spannzange nehmen Sie die Klemmmut-
ter (Pos. 1) ganz ab. Jetzt können Sie die Spannzange für den passenden Schleifstift einsetzen. Schrau-
ben Sie die Klemmmutter (Pos. 1) wieder auf, und führen Sie den Schleifstift ein, Klemmmutter (Pos. 1)
fest anziehen.
.
5.2 Benutzen des Winkel-Stabschleifers WST Mini PRO
1. Stellen Sie den gewünschten Arbeitsdruck am Kompressor ein. Achten Sie darauf, dass der maximale
Druck (siehe Kapitel „Technische Daten") nicht überschritten wird.
2. Schließen Sie den Stabschleifer WST Mini PRO an die geeignete Druckluftquelle an. Verbinden Sie
das Werkzeug mit einem flexiblen Druckluftschlauch, der eine Schnellkupplung besitzt. Drücken Sie den
Druckluftanschluss des Stabschleifers in die Schnellverschlusskupplung. Die Verriegelung erfolgt auto-
matisch. Jetzt können Sie den Stabschleifer an das zu bearbeitende Werkstück heranführen. Erst jetzt
darf die Inbetriebnahme des Stabschleifers durch Betätigen des Betätigungshebels (Pos. 2)
erfolgen (Sicherungshebel umlegen).
3. Um die Verriegelung wieder zu lösen, muss der Stabschleifer WST Mini PRO an den Druckluftschlauch
gedrückt, und die Kupplungshülse der Schnellverschlusskupplung zurückgezogen werden. Halten Sie
hierbei Druckluftschlauch und Stabschleifer fest in der Hand, um ein Wegschlagen zu verhindern!
Trennen Sie das Werkzeug nach beendeter Arbeit von der Druckluftquelle.
Achtung:
Um die Lebensdauer des Werkzeugs nicht zu beeinträchtigen, muss dieses ausreichend geölt
werden. Dies kann durch folgende Maßnahmen geschehen:
- durch eine Wartungseinheit mit Öler am Kompressor,
- durch einen Öler, welcher direkt in die Druckluftleitung eingebaut ist,
- je 15 Minuten im Dauereinsatz ca. 3 bis 5 Tropfen Pneumatiköl in den Druckluftanschluss ge-
ben.
- Vor jeder Inbetriebnahme muss der Schleifer am Schmiernippel abgeschmiert werden.
© Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten.
