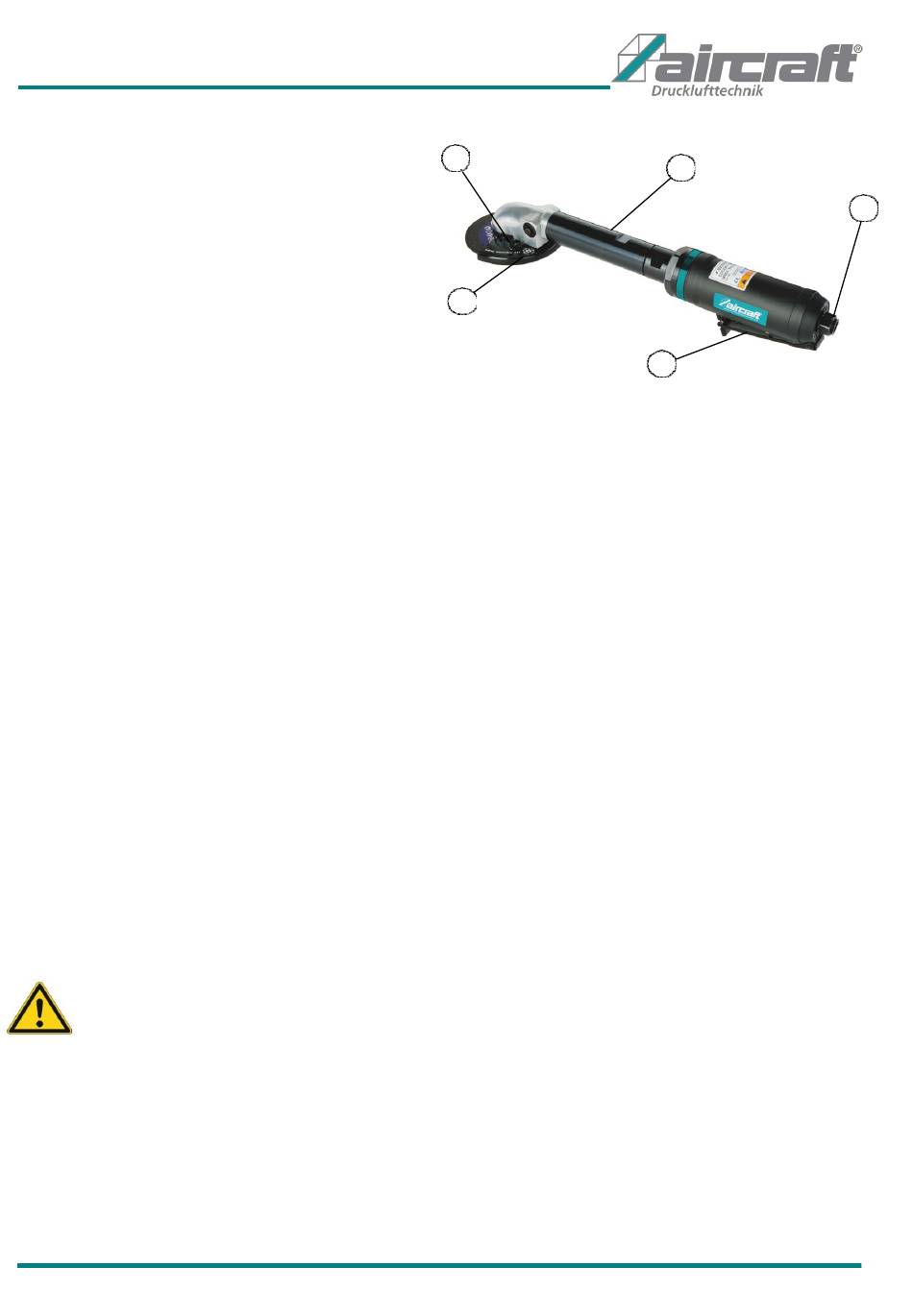

4. Bedienelemente

1 Schutzhaubenschnellverstellung
2 Schutz
3 Betätigungshebel mit Sicherungshebel
4 Druckluftanschluss
5 Gehäuse

5. Bedienung

5.1 Inbetriebnahme
Für das Betreiben des Tiefentrennschleifers benötigen Sie einen Kompressor mit ausreichender
Füllleistung. Die erzeugte Luft muss gereinigt, kondensatfrei und ölvernebelt sein. Vor der ersten
Inbetriebnahme unbedingt einige Tropfen Aircraft Spezial-Druckluftöl in den Luftanschluss des
Werkzeuges einfüllen, damit sofort eine gute Schmierung vorhanden ist. Schrauben Sie den
mitgelieferten Stecknippel in den Druckluftanschluss (Pos.4). Spannschraube durch Rechtsdrehung lösen
und gewünschte Trennscheibe einsetzen. Spannschraube durch Linksdrehung anziehen. Bevor Sie den
Tiefentrennschleifer in Betrieb nehmen, prüfen Sie bitte den festen Sitz der Trennscheibe. Zum
Wechseln der Trennscheibe nehmen Sie die Spannschraube ganz ab. Halten Sie die Trennscheibe fest.
Schrauben Sie die Spannschraube wieder auf, Spannschraube fest anziehen.
5.2 Benutzen des Pneumatikwerkzeugs
1. Stellen Sie den gewünschten Arbeitsdruck am Kompressor ein. Achten Sie darauf, dass der maximale
Druck (siehe Kapitel „Technische Daten") nicht überschritten wird.
2. Schließen Sie den Tiefentrennschleifer TTS PRO an die geeignete Druckluftquelle an. Verbinden Sie
das Werkzeug mit einem flexiblen Druckluftschlauch der eine Schnellkupplung besitzt.
3. Drücken Sie den Druckluftanschluss (Pos.4) des Tiefentrennschleifers in die Schnellverschluss-
kupplung. Die Verriegelung erfolgt automatisch. Jetzt können Sie den Tiefentrennschleifer an das zu be-
arbeitende Werkstück heranführen. Erst jetzt darf die Inbetriebnahme des Tiefentrennschleifers durch Be-
tätigen des Betätigungshebels (Pos.3) erfolgen. (Sicherungshebel zuvor umlegen)
4. Um die Verriegelung wieder zu lösen, muss das Werkzeug an den Druckluftschlauch gedrückt und die
Kupplungshülse der Schnellverschlusskupplung zurückgezogen werden. Halten Sie hierbei Druckluft-
schlauch und Tiefentrennschleifer fest in der Hand, um ein Wegschlagen zu verhindern!
5. Trennen Sie das Werkzeug nach beendeter Arbeit von der Druckluftquelle.
Achtung:
Um die Lebensdauer des Werkzeugs nicht zu beeinträchtigen, muss dieses ausreichend geölt
werden. Dies kann durch folgende Maßnahmen geschehen:
- durch eine Wartungseinheit mit Öler am Kompressor,
- durch einen Öler, welcher direkt in die Druckluftleitung eingebaut ist,
- je 15 Minuten im Dauereinsatz ca. 3 bis 5 Tropfen Pneumatiköl in den Druckluftanschluss
geben.
