Betriebsanleitung Winkel-Stabschleifer WST Mini PRO
Stand 22.04.2020
9.

Ersatzteile

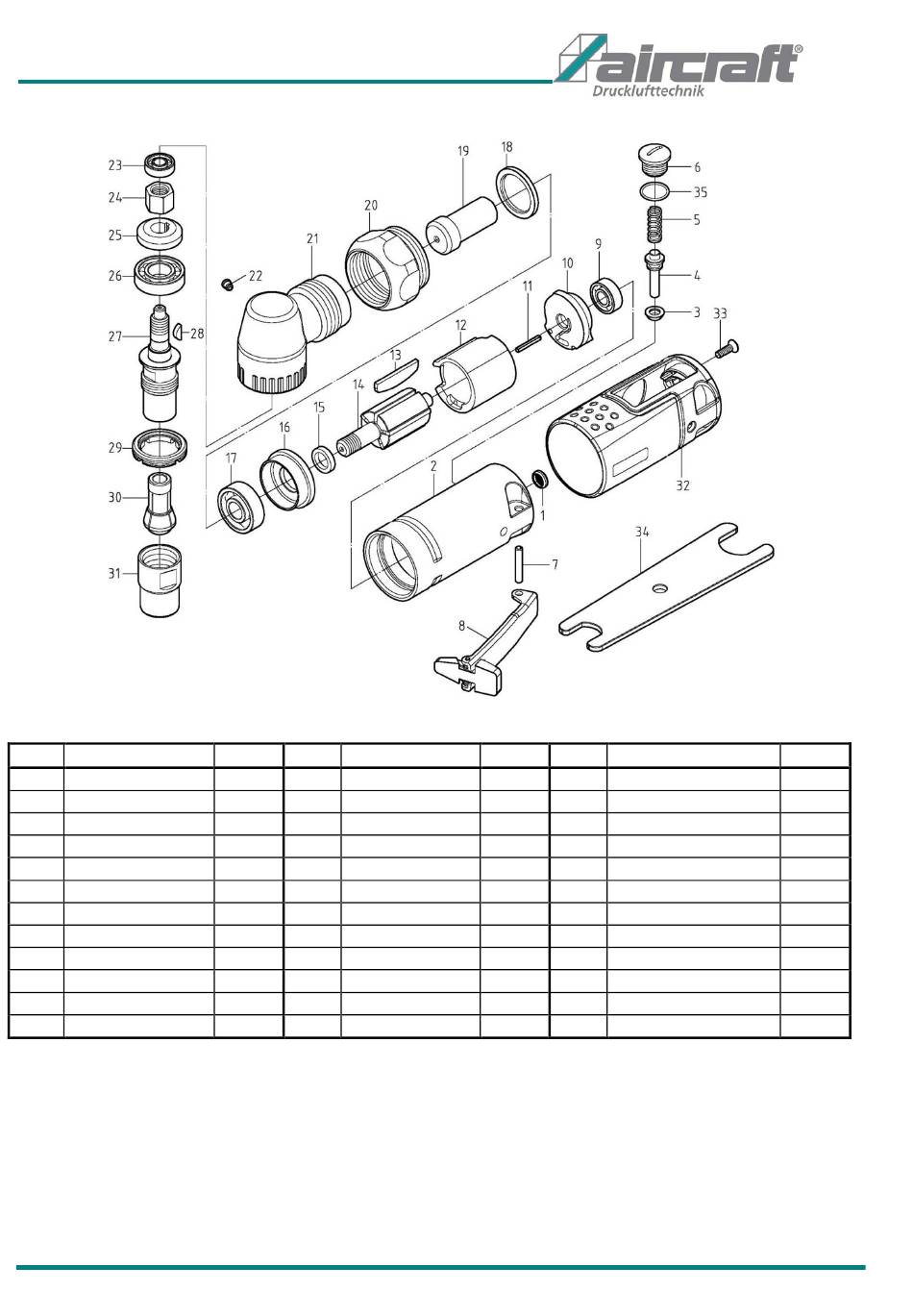

Ersatzteilliste
Pos. Bezeichnung
01 Luftfilter
02 Gehäuse
03 Dichtung
04 Düsennadel
05 Feder
06 Schraube
07 Federstift
08 Betätigungshebel
09 Kugellager
10 Rückwand
11 Federstift
12 Zylinder
Ersatzteilbestellung
Beispiel: Es muss der Betätigungshebel für den Winkel-Stabschleifer WST Mini PRO bestellt werden. Dieser ist in
der Ersatzteilzeichnung mit der Positionsnummer 8 angegeben.
Bei der Ersatzteil-Bestellung eine Kopie der Ersatzteilzeichnung mit gekennzeichnetem Bauteil (Betätigungshebel)
und markierter Positionsnummer (8) an den Vertragshändler bzw. an die Ersatzteil-Abteilung schicken und die fol-
genden Angaben mitteilen:
- Bezeichnung des Werkzeugs (Winkel-Stabschleifer WST Mini PRO)
- Artikelnummer des Werkzeugs (2406305)
- Bezeichnung des Ersatzteiles (Betätigungshebel) und Positionsnummer des Ersatzteiles (8)
- Bestellmenge
© Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten.
Menge Pos. Bezeichnung
1 13 Rotorlamellen
1
14 Rotor
1
15 Unterlegscheibe
1
16 Frontplatte
1
17 Kugellager
1
18 Unterlegscheibe
1
19 Antriebsspindel
1
20 Arretiermutter
1
21 Winkel-Gehäuse
1 22 Öler
1
23 Kugellager
1
24 Arretiermutter
Menge Pos. Bezeichnung
5 25 Kegelrad
1 26 Kugellager
1 27 Welle
1 28 Keil
1 29 Zylinder-Stellschraube
1 30 Spannfutter
1 31 Arretiermutter
1 32 Gehäuse
1 33 Schraube
1 34 Schraubenschlüssel
1 35 O-Ring
1
Menge
1
1
1
1
1
1
1
1
1
2
1
7
