Betriebsanleitung Präzisionsstabschleifer-Set PSS PRO
Stand: 01.01.2008

4. Bedienelemente

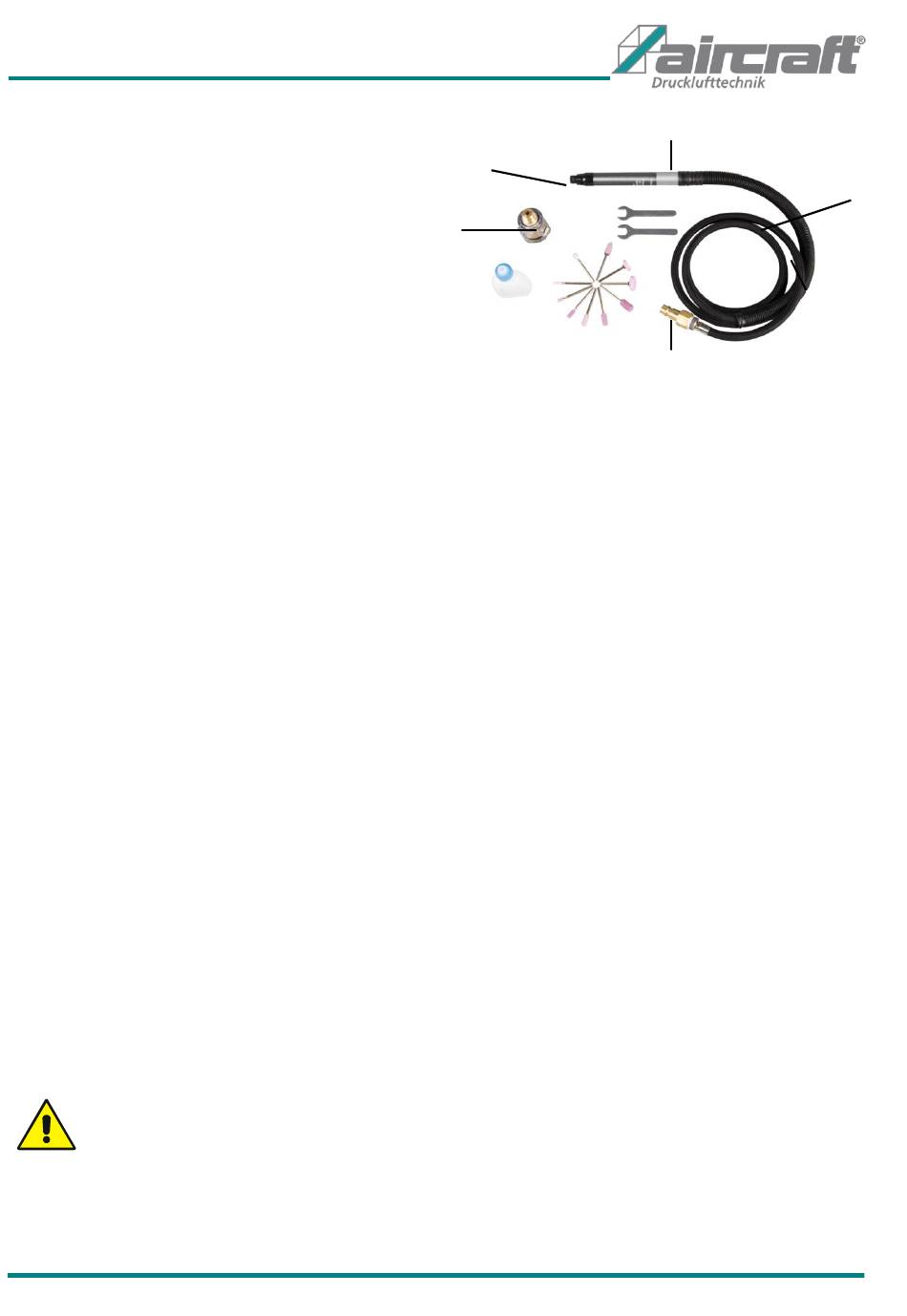

1 Klemmmutter mit Spannzange
2 Inline Öler
3 Druckluftanschluss
4 Schlauch
5 Luftregulierung (Drehzahl)

5. Bedienung

5.1 Inbetriebnahme
Für das Betreiben des Präzisionsstabschleifers benötigen Sie einen Kompressor mit mindestens 100
Liter/min Füllleistung und einer Behältergröße von mindestens 25 Liter. Die erzeugte Luft muss gereinigt,
kondensatfrei und ölvernebelt sein. Vor der ersten Inbetriebnahme unbedingt einige Tropfen Aircraft-
Spezial-Druckluftöl in den Luftanschluss des Werkzeuges einfüllen, damit sofort eine gute Schmierung
vorhanden ist.
Klemmmutter (Pos.1) durch Rechtsdrehung lösen und gewünschten Schleifstift in die Werkzeugaufnah-
me Spannzange (Pos.1) einführen. Klemmmutter (Pos.1) durch Linksdrehung anziehen. Bevor Sie den
Präzisionsstabschleifer in Betrieb nehmen, prüfen Sie bitte den festen Sitz des Schleifstiftes. Zum Wech-
seln der Spannzange nehmen Sie die Klemmmutter (Pos.1) ganz ab. Jetzt können Sie die Spannzange
für den passenden Schleifstift einsetzen. Schrauben Sie die Klemmmutter (Pos.1) wieder auf und führen
Sie den Schleifstift ein, Klemmmutter (Pos.1) fest anziehen.
5.2 Benutzen des Pneumatikwerkzeugs
1. Stellen Sie den gewünschten Arbeitsdruck am Kompressor ein. Achten Sie darauf, dass der maximale
Druck (siehe Kapitel „Technische Daten") nicht überschritten wird.
2. Schließen Sie den Präzisionsstabschleifer PSS PRO an die geeignete Druckluftquelle an. Verbinden
Sie das Werkzeug mit einem flexiblen Druckluftschlauch der eine Schnellkupplung besitzt.
3. Drücken Sie den Druckluftanschluss (Pos.3) des Präzisionsstabschleifers in die Schnellverschluss-
kupplung. Die Verriegelung erfolgt automatisch. Jetzt können Sie den Präzisionsstabschleifer an das zu
bearbeitende Werkstück heranführen. Erst jetzt darf die Inbetriebnahme des Präzisionsstabsschleifers
durch Betätigen (Drehen) der Luftregulierung (Pos.5) erfolgen.
4. Um die Verriegelung wieder zu lösen, muss das Werkzeug an den Druckluftschlauch gedrückt und die
Kupplungshülse der Schnellverschlusskupplung zurückgezogen werden. Halten Sie hierbei Druckluft-
schlauch und Präzisionsstabschleifer fest in der Hand, um ein Wegschlagen zu verhindern!
5. Trennen Sie das Werkzeug nach beendeter Arbeit von der Druckluftquelle.
Achtung:
Um die Lebensdauer des Werkzeugs nicht zu beeinträchtigen, muss dieses ausreichend geölt
werden. Dies kann durch folgende Maßnahmen geschehen:
- durch eine Wartungseinheit mit Öler am Kompressor,
- durch einen Öler, welcher direkt in die Druckluftleitung eingebaut ist,
- je 15 Minuten im Dauereinsatz ca. 3 bis 5 Tropfen Pneumatiköl in den Druckluftanschluss
geben.
© Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten.
