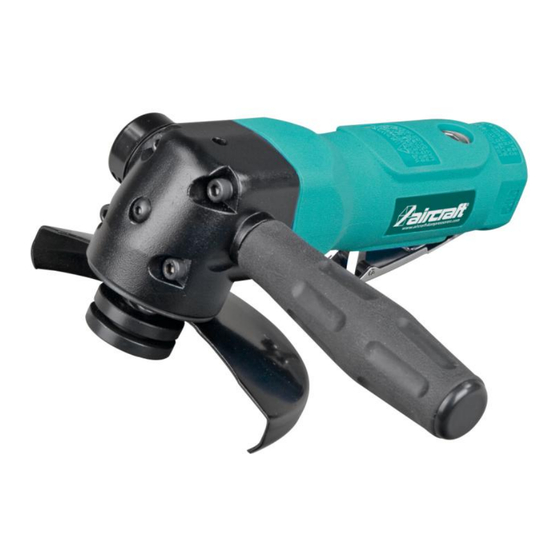

aircraft WS 125 PRO Bedienungsanleitung
Winkelschleifer
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für aircraft WS 125 PRO
Inhaltszusammenfassung für aircraft WS 125 PRO
- Seite 1 Bedienungsanleitung für Winkelschleifer WS 125 PRO Stand 24.04.2013...
- Seite 2 Betriebsanleitung Winkelschleifer WS 125 PRO Stand 24.04.2013 Sehr geehrter Kunde, vielen Dank für den Kauf eines Produktes von Aircraft. Unsere Produkte und Maschinen bieten ein Höchstmaß an Qualität, technisch optimale Lösungen und überzeugen durch ein hervorragendes Preis-Leistungs-Verhältnis. Ständige Weiterentwicklungen und Produktinnovationen gewähren jederzeit einen aktuellen Stand an Technik und Sicherheit.
-
Seite 3: Bestimmungsgemäße Verwendung
Stand 24.04.2013 Bestimmungsgemäße Verwendung Der Winkelschleifer WS 125 PRO ist ein druckluftbetriebenes, drehendes Schleifwerkzeug für den handwerklichen Einsatz. Die Abluft tritt am Gehäuse an der Seite aus. Dadurch entsteht keine Staub- aufwirbelung. Die Schleifscheiben können einfach und schnell gewechselt werden. Der Betätigungshe- bel ist über eine Betätigungssicherung gegen ungewollte Inbetriebnahme gesichert. -
Seite 4: Technische Daten
Gewicht:................1,7 kg Drehzahl: …………………………………………………..10000 1/min Aufnahme:................22 mm * Die Druckangaben beziehen sich auf den Eingangsdruck am Werkzeug. Dementsprechend ist der Einstelldruck an der Druckluftquelle zu wählen, um die Verluste in der Zuleitung auszugleichen. © Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten. -
Seite 5: Bedienung
1. Stellen Sie den gewünschten Arbeitsdruck am Kompressor ein. Achten Sie darauf, dass der maximale Druck (siehe Kapitel „Technische Daten“) nicht überschritten wird. 2. Schließen Sie den Winkelschleifer WS 125 PRO an die geeignete Druckluftquelle an. Verbinden Sie das Werkzeug mit einem flexiblen Druckluftschlauch, der eine Schnellkupplung besitzt. Drücken Sie den Druckluftanschluss des Winkelschleifers in die Schnellverschlusskupplung. -
Seite 6: Wartung, Instandhaltung Und Reinigung
Achtung: Beim Auftreten eines der folgenden Fehler beenden Sie sofort die Arbeit mit dem Winkelschleifer WS 125 PRO. Es kann zu ernsthaften Verletzungen oder Schädigung des Werkzeugs kommen. Sämtliche Reparaturen bzw. Austauscharbeiten dürfen nur von qualifiziertem und geschultem Fachpersonal durchgeführt werden. Das Werkzeug muss zuvor von der Druckluftquelle getrennt sein. -
Seite 7: Explosionszeichnung
O-Ring Ventilbuchse Absaugstutzen Schraube Ventilstück Schraube Klemmmutter Betätigungshebel Schraube Klemmmutter Stift Schraube Griff Lager Schraube Schlüssel Endplatte Distanzstück Schlüssel Stift Sicherungsring Ring Zylinder Zahnrad O-Ring Rotor Lager (6202ZZ) Ring-Mutter M14 Rotorblätter Scheibenfeder © Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten. -
Seite 8: Eg-Konformitätserklärung
Die Beschreibung wurde nach bestem Wissen und Gewissen erstellt. Die Betriebsanleitung ist nur für den Betreiber und dessen Personal bestimmt. Kein Teil dieser Beschreibung darf ohne schriftliche Genehmigung von Aircraft, in welcher Form auch immer, vervielfältigt oder übermittelt werden. © Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten.
