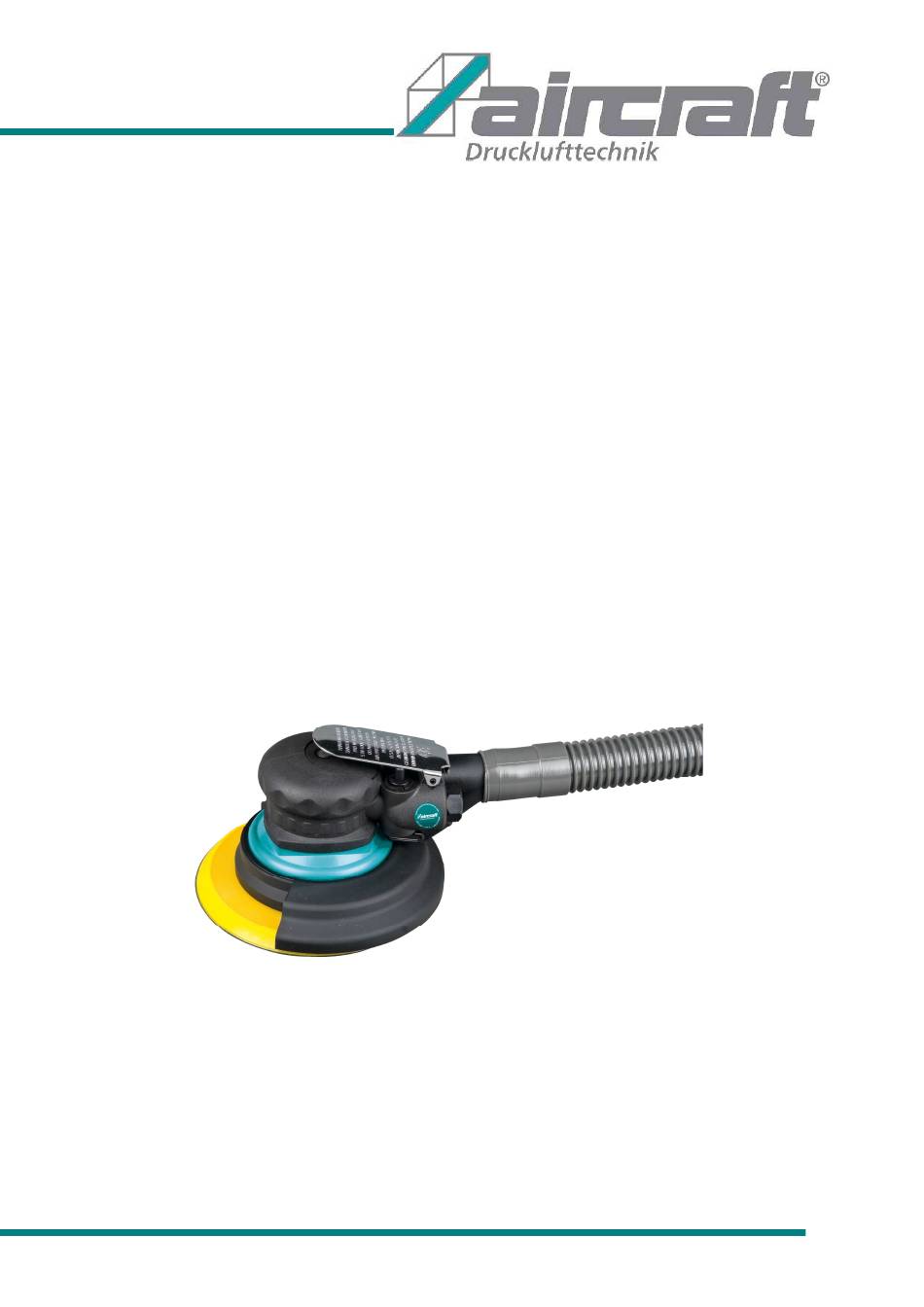

- Seite 1 Bedienungsanleitung für Exzenterschleifer ESS 150 Komposit PRO Stand 01.01.2007...
- Seite 2 Betriebsanleitung Exzenterschleifer ESS 150 Komposit PRO Stand 01.01.2007 Sehr geehrter Kunde, vielen Dank für den Kauf eines Produktes von Aircraft. Unsere Produkte und Maschinen bieten ein Höchstmaß an Qualität, technisch optimale Lösungen und überzeugen durch ein hervorragendes Preis-Leistungsverhältnis. Ständige Weiterentwicklungen und Produktinnovationen gewähren jederzeit einen aktuellen Stand an Technik und Sicherheit.
-
Seite 3: Bestimmungsgemäße Verwendung
Stand 01.01.2007 Bestimmungsgemäße Verwendung Der Exzenterschleifer ESS 150 Komposit PRO ist ein kompaktes, handliches, druckluftbetriebenes Werkzeug für das Arbeiten an schwer zugänglichen Stellen. Er eignet sich besonders zum Schleifen von ebenen und gewölbten Oberflächen im Holz- und Karosseriebereich. Das Werkzeug ist mit einer Absaugung (6-Loch-Schleifteller) inklusiv Absaugschlauch und einem Textilfiltersack ausgestattet. -
Seite 4: Sicherheitshinweise Speziell
Drehzahl: ………………………………………………..10000 1/min Gewicht:................0,9 kg Arbeitshub:................5,0 mm * Die Druckangaben beziehen sich auf den Eingangsdruck am Werkzeug. Dementsprechend ist der Einstelldruck an der Druckluftquelle zu wählen, um die Verluste in der Zuleitung auszugleichen. © Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten. -
Seite 5: Bedienung
Füllleistung und einer Behältergröße von mindestens 25 Liter. Die erzeugte Luft muss gereinigt, konden- satfrei und ölvernebelt sein. Vor der ersten Inbetriebnahme unbedingt einige Tropfen Aircraft Spezial- Druckluftöl in den Luftanschluss des Werkzeugs einfüllen, damit sofort eine gute Schmierung vorhanden ist. -
Seite 6: Wartung, Instandhaltung Und Reinigung
Achtung: Beim Auftreten eines der folgenden Fehler beenden Sie sofort die Arbeit mit dem Exzenter- schleifer ESS 150 Komposit PRO. Es kann zu ernsthaften Verletzungen oder Schädigung des Werkzeugs kommen. Sämtliche Reparaturen bzw. Austauscharbeiten dürfen nur von qualifizier- tem und geschultem Fachpersonal durchgeführt werden. Das Werkzeug muss zuvor von der Druckluftquelle getrennt sein. -
Seite 7: Explosionszeichnung Exzenterschleifer Ess 150 Komposit Pro
Scheibe Stutzen (S5,S6) O-Ring Scheibenfeder Adapter (C5,C6) Absaugmanschette Ausgleichswelle Adapter (2C6) Schutz Mutter Ausgleichswelle (S5,S6) (C5,C6) Betätigungshebel Sicherungsring Schlauch (S5,S6) Stift Lager (6001LU) Konusstutzen Gehäuse Lager (6001) Schutz (2S6,2C6) Kunststoffbuchse Stift Stift © Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten. -
Seite 8: Ce-Konformitätserklärung
Die Beschreibung wurde nach bestem Wissen und Gewissen erstellt. Die Betriebsanleitung ist nur für den Betreiber und dessen Personal bestimmt. Kein Teil dieser Beschreibung darf ohne schriftliche Genehmigung von Aircraft, in welcher Form auch immer, vervielfältigt oder übermittelt werden. © Aircraft Drucklufttechnik. Alle Rechte und Irrtümer vorbehalten.
