Betriebsanleitung Bidirektionalschleifer BDS PRO
Stand 01.01.2007
4.

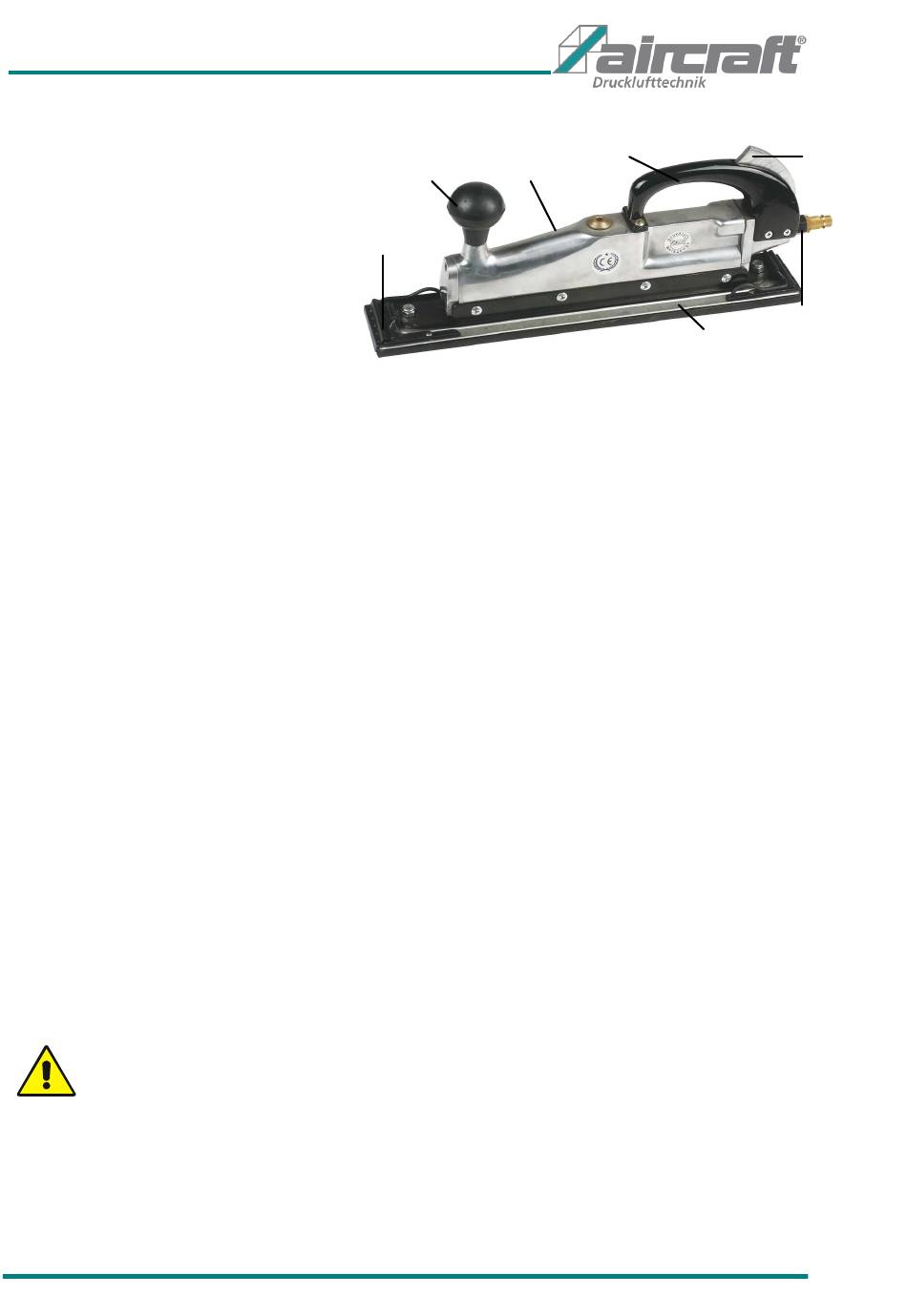

Bedienelemente

1 Halteplatte
2 Druckluftanschluss
3 Betätigungshebel
4 Griff
5 Gehäuse
6 Halteknopf
7 Papierspanner
5.

Bedienung

5.1 Inbetriebnahme
Für das Betreiben des Bidirektionalschleifer benötigen Sie einen Kompressor mit einer Füllleistung von
mindestens 100 Liter/min und einer Behältergröße von mindestens 25 Liter. Die erzeugte Luft muss ge-
reinigt, kondensatfrei und ölvernebelt sein. Vor der ersten Inbetriebnahme unbedingt einige Tropfen Air-
craft Spezial-Druckluftöl in den Luftanschluss des Werkzeugs einfüllen, damit sofort eine gute Schmie-
rung vorhanden ist. Schrauben Sie den mitgelieferten Anschlusstülle in den Druckluftanschluss (Pos 2).
Spannen Sie das Schleifpapier mit der entsprechenden Körnung auf die Halteplatte (Pos.1), indem Sie
die beiden Papierspanner (Pos.7) zum Werkzeug hin drücken, das Schleifpapier einlegen und die Pa-
pierspanner (Pos.7) wieder schließen.
5.2 Benutzen des Bidirektionalschleifer BDS PRO
1. Stellen Sie den gewünschten Arbeitsdruck am Kompressor ein. Achten Sie darauf, dass der maximale
Druck (siehe Kapitel „Technische Daten") nicht überschritten wird.
2. Schließen Sie den Bidirektionalschleifer BDS PRO an die geeignete Druckluftquelle an. Verbinden Sie
das Werkzeug mit einem flexiblen Druckluftschlauch, der eine Schnellkupplung besitzt.
Drücken Sie den Druckluftanschluss des Bidirektionalschleifer BDS in die Schnellverschlusskupplung.
Die Verriegelung erfolgt automatisch. Durch Betätigung des Betätigungshebels (Pos.3) wird der Bidirek-
tionalschleifer in Betrieb gesetzt.
Zum wechseln des Schleifpapiers trennen Sie den Bidirektionalschleifer von der Druckluftquelle. Bitte be-
achten Sie das der Bidirektionalschleifer nur leicht an das Werkstück angedrückt wird. Sollte die Schleif-
leistung zu gering sein, wechseln Sie das Schleifpapier oder wählen Sie eine andere Körnung.
Um die Verriegelung wieder zu lösen, muss der Bidirektionalschleifer BDS an den Druckluftschlauch ge-
drückt, und die Kupplungshülse der Schnellverschlusskupplung zurückgezogen werden. Halten Sie hier-
bei Druckluftschlauch und Bidirektionalschleifer fest in der Hand, um ein Wegschlagen zu verhindern!
3. Trennen Sie das Werkzeug nach beendeter Arbeit von der Druckluftquelle.
Achtung:
Um die Lebensdauer des Werkzeugs nicht zu beeinträchtigen, muss dieses ausreichend geölt
werden. Dies kann durch folgende Maßnahmen geschehen:
- durch eine Wartungseinheit mit Öler am Kompressor,
- durch einen Öler, welcher direkt in die Druckluftleitung eingebaut ist,
je 15 Minuten im Dauereinsatz ca. 3 bis 5 Tropfen Pneumatiköl in den Druckluftanschluss ge-
-
ben.
