5. Inbetriebnahme - Quickstart

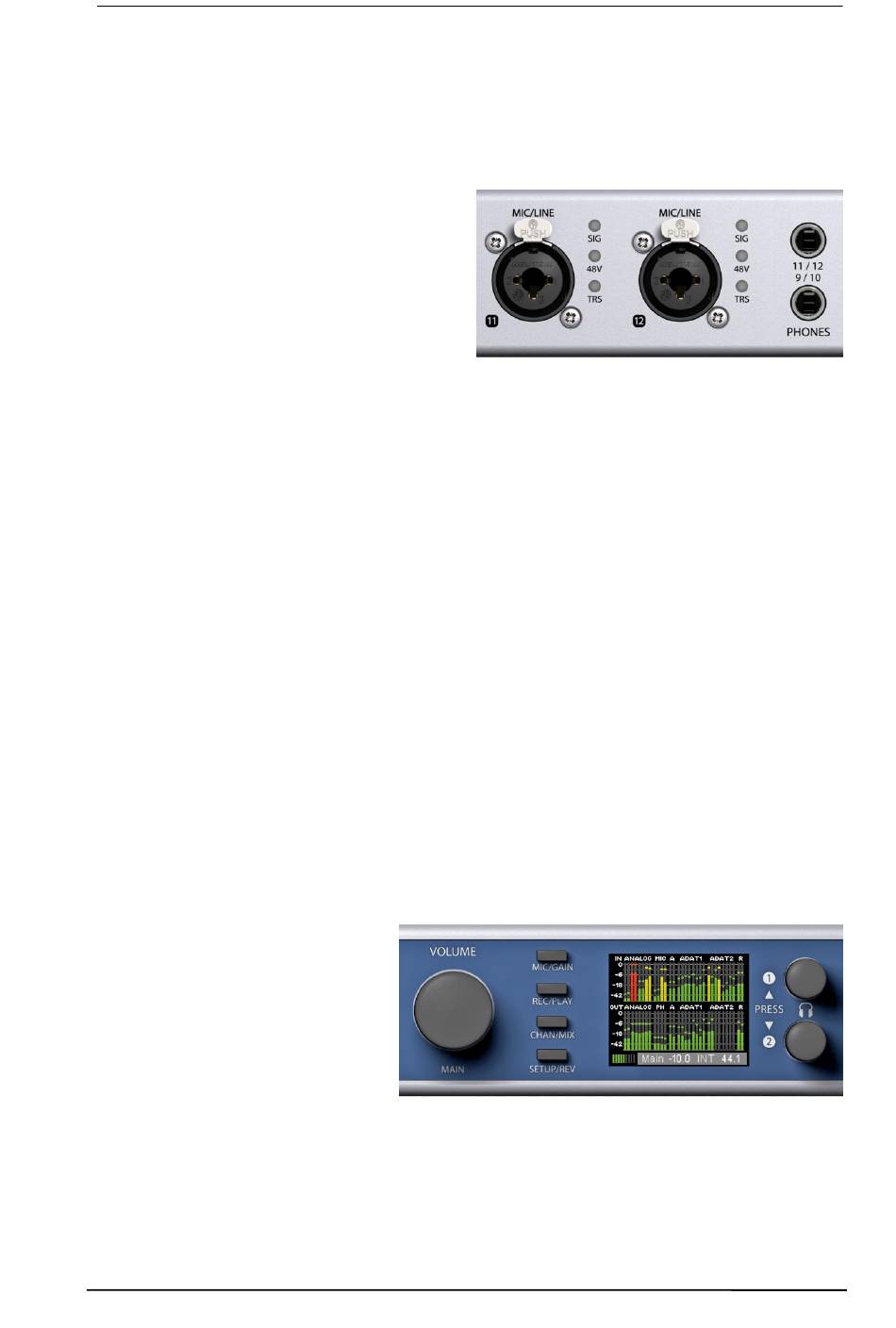

5.1 Anschlüsse – Bedienelemente - Anzeigen
Auf der Frontseite des Fireface UFX III befinden sich vier Instrumenten- und Mikrofoneingänge,
zwei Stereo Kopfhörerausgänge, drei Drehgeber mit Tastenfunktion, ein grafisches Farbdisplay,
ein MIDI Ein- und Ausgang, ein USB-Anschluss für DURec, sowie mehrere Status LEDs.
Die Neutrik Combobuchsen der vier Mic/Line
Eingänge erlauben einen Anschluss per XLR
und 6,3 mm Klinkenstecker. Sie werden er-
gänzt durch Anzeigen für Signal (SIG), Phan-
tomspeisung (48V) und aktiven Klinkenein-
gang (TRS). Dieser ist hochohmig (1 MOhm)
und damit auch als Instrumenteneingang nutz-
bar.
Die analogen Ausgänge 9 bis 12 gehen auf die Kopfhörerausgänge Phones 1 und Phones 2.
Diese niederohmige Ausgänge höchster Qualität sind in der Lage, genug Lautstärke unverzerrt
sowohl in nieder- als auch hochohmigen Kopfhörern zu erzeugen.
MIDI 2 I/O. Zwei 5-polige DIN-Buchsen als MIDI Ein- und Ausgang.
Memory. Anschluss eines USB-Sticks oder einer USB-Festplatte für direktes Recording / Play-
back am Gerät (DURec).
State LEDs. WC, AES, ADAT1, ADAT2, MADI. Signalisieren getrennt für jeden digitalen Eingang,
ob ein gültiges Eingangssignal anliegt. RMEs exklusives SyncCheck zeigt zusätzlich per blinken-
der LED, welches der Eingangssignale zwar gelockt, nicht aber synchron zu den anderen ist.
Siehe auch Kapitel 8.7 / 14.2, Clock Modi - Synchronisation.
State LEDs MIDI. Signalisieren getrennt pro Ein- und Ausgang, ob MIDI-Daten empfangen oder
gesendet werden. Die HOST LED leuchtet bei erfolgreicher Verbindung zum Computer auf. USB
3 und USB 2 weisen unterschiedliche Farben auf. Die LED erlischt, wenn die USB-Verbindung
nicht initialisiert oder unterbrochen wurde (Error, Kabel nicht gesteckt etc.).
Während der Anzeige der Level Meter dient der Drehgeber Volume zur schnellen Einstellung
der Monitorlautstärke des Main Out. Das Drücken des Knopfes wechselt zwischen dem Level
Meter Display und dem zuletzt benutzten Menü.
Während der Anzeige der Level Meter kontrollieren die Encoder 1 und 2 direkt die Lautstärke der
Ausgänge Phones 1 und Phones 2. Das Drücken der Encoder wechselt im Level Meter Display
zwischen der Standard-Ansicht (Analog, AES, ADAT, FX) und der aller MADI-Kanäle.
Über die vier Taster und die beiden
Encoder 1 und 2 kann das Gerät
mittels
des
hochauflösenden
Farbdisplays und einer durchdach-
ten Menüstruktur blitzschnell auch
ohne einen Computer direkt einge-
stellt werden. Hilfetexte und eindeu-
tige Marker in der Anzeige führen
den Benutzer durch alle Funktionen.
Während der Anzeige des Global Level Meter Bildschirms dient der Drehgeber (Encoder)
VOLUME zur schnellen Einstellung der Monitorlautstärke des Main Out. Encoder 1 und 2 steuern
die Lautstärke der Kopfhörerausgänge 9/10 und 11/12.
Bedienungsanleitung Fireface UFX III © RME
9
