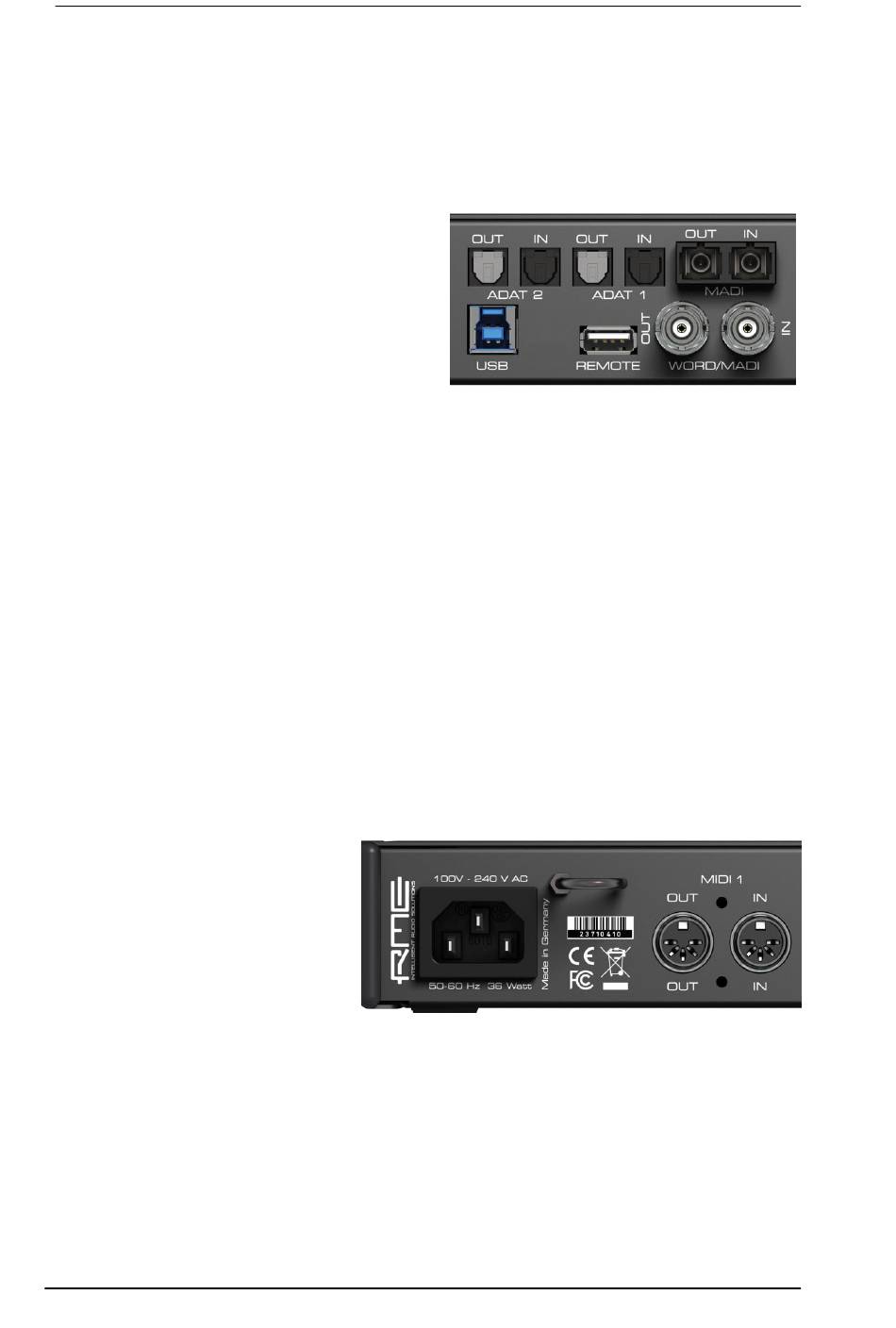

Auf der Rückseite des Fireface UFX III befinden sich weitere acht analoge Ein- und Ausgänge,
der Netzanschluss, sowie sämtliche digitalen Ein- und Ausgänge:
Balanced Line Level Inputs. 8 symmetrische analoge Eingänge per 6,3 mm Stereo-Klinken-
buchsen.
Balanced Line Level Outputs. 8 symmetrische analoge Ausgänge, sechs per 6,3 mm Stereo-
Klinkenbuchse, zwei per XLR.
AES/EBU I/O. XLR. Das Fireface UFX III akzep-
tiert alle üblichen Digitalquellen, sowohl SPDIF als
auch AES/EBU.
MADI I/O optical: Standard optischer MADI An-
schluss (SC).
Word Clock I/O. BNC. Im Settingsdialog, Input
Options, kann der Eingang intern mit 75 Ohm ter-
miniert werden.
MADI I/O koaxial: Die BNC-Buchsen können nach Umschaltung im Settingsdialog jeweils als
Word Clock oder koaxialer MADI Eingang dienen.
ADAT1 I/O. TOSLINK. Standard ADAT optical Port, 8 Kanäle.
ADAT2 I/O. TOSLINK. Standard ADAT optical Port, 8 Kanäle. Kann nach Umschaltung im Set-
tingsdialog auch als optischer SPDIF Ein- und Ausgang genutzt werden.
Remote. Anschluss für die optionale Fernbedienung ARC USB, wenn das UFX III im Stand-Alone
und Class Compliant Modus benutzt wird. Dieser Port funktioniert aber auch alternativ statt des
Anschlusses der ARC USB an den Computer.
USB 3.0. USB-Buchse zum Anschluss an den Computer. Kompatibel mit USB 2.0 (keine MADI
Aufnahme/Wiedergabekanäle, aber alle 30 anderen I/Os).
MIDI I/O 1. Zwei 5-polige DIN-Buchsen als MIDI Ein- und Ausgang.
Haken. Dient zur Fixierung und Sicherung der Anschlusskabel. Einfach vor dem Einstecken
durch den Haken führen.
Kaltgerätestecker für Netzanschluss.
Das interne Hi-Performance Schalt-
netzteil arbeitet im Bereich 100 V bis
240 V AC, und bietet dabei einen ho-
hen Wirkungsgrad. Es ist kurzschluss-
sicher, besitzt ein integriertes Netzfil-
ter, regelt Netzspannungsschwankun-
gen vollständig aus, unterdrückt Netz-
störungen, und ist dabei komplett
brummfrei.
Bedienungsanleitung Fireface UFX III © RME
10
