2/3/4Linke
LED (grün)
Rechte LED
(grün)
WAN
2Linke
LED (grün)
Rechte LED
(grün)
Schnittstelle
Vorderseite
Wireless LAN
ON/OFF/WPS
Factory
Reset
Phone S0
ISDN/ Phone S0
Phone1/2
Line
LAN 1-4
DSL
WAN2
USB

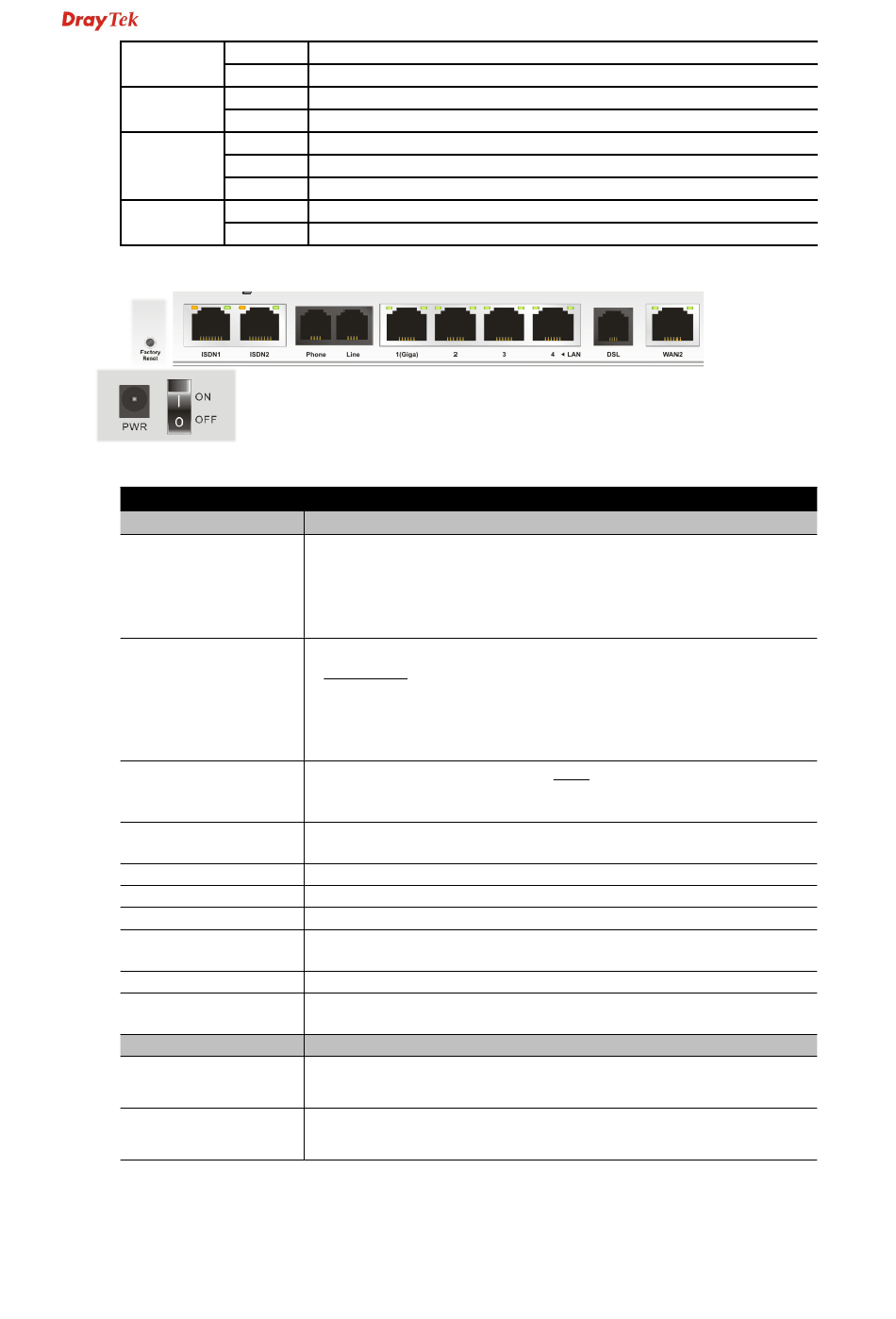

Rückseite
PWR
ON/OFF
Benutzerhandbuch VigorIPPBX 2820-Serie
Aus
Der Port ist nicht verbunden.
Blinkt
Es werden Daten übertragen.
Ein
Der Port ist mit 100 Mbit/s verbunden.
Aus
Der Port ist mit 10 Mbit/s verbunden.
Ein
Der Port ist verbunden.
Aus
Der Port ist nicht verbunden.
Blinkt
Es werden Daten übertragen.
Ein
Der Port ist mit 100 Mbit/s verbunden.
Aus
Der Port ist mit 10 Mbit/s verbunden.
Erläuterung
Durch einmaliges Drücken des WLAN-Knopfes können Sie die
WLAN-Verbindung ein- (LED an) oder ausschalten (LED aus).
Halten Sie den WLAN-Knopf zwei Sekunden lang gedrückt, um es
Clients zu ermöglichen, über WPS eine Netzwerkverbindung
aufzubauen.
Auf Werkseinstellungen zurücksetzen
Anwendung: Schalten Sie den Router an (die ACT LED blinkt).
Drücken Sie den versenkten Taster länger als 10 Sekunde. Wenn die
ACT-LED beginnt, schneller als normal zu blinken, kann die Taste
losgelassen werden. Jetzt wird der Vigor mit den Werkseinstellungen
neu gestartet.
Schnittstelle für ISDN-Telefone (NUR mit ISDN-Telefonadapter
betreiben, da beim Anschluss anderer Kabel der Router schwer
beschädigt werden kann!)
Schnittstelle für die ISDN-Amtsleitung (NTBA, ISDN-TK-Anlage)
oder ISDN-Telefon je nach Konfiguration (siehe Abschnitt 2.2)
Schnittstellen für den Anschluss von analogen Telefonen
Schnittstelle für den Anschluss der analogen Amtsleitung.
Schnittstellen für lokale Netzwerkgeräte
Schnittstelle für die Internetverbindung über das integrierte
ADSL2/2+Modem
Schnittstelle für Modems und Router zur Internetverbindung
Schnittstelle für den Anschluss eines 3G USB-Modems oder eines
Druckers
Netzteilanschluss
An/-Ausschalter
VigorIPPBX 2820-Serie
4
