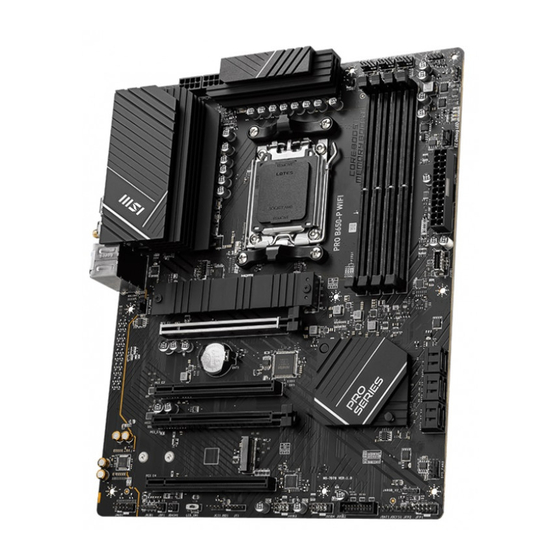

Seite 1 PRO B650-P WIFI Motherboard User Guide Benutzerhandbuch Manuel d’utilisation Руководство пользователя 取扱説明書 사용 명서 使用手冊使用手册...
Seite 2 English Deutsch Français Русский 日本語 한국어 繁體中文简体中文...
Seite 57 Inhalt Schnellstart .......................3 Spezifikationen ....................16 Besondere Funktionen ...................20 Lieferumfang ....................21 Anschlüsse auf der Rückseite .................22 LAN Port LED Zustandstabelle ................23 Audiobuchsen ....................... 23 Antennen installieren ................... 25 Übersicht der Komponenten ................26 CPU Sockel ......................27 DIMM Steckplätze ....................28 PCI_E1~4: PCIe Erweiterungssteckplätze ............
Seite 58 Installation von OS, Treibern & MSI Center ............47 Installation von Treibern mit dem MSI Driver Utility Installer ......48 MSI Center ......................50 UEFI BIOS ......................51 BIOS Setup ......................52 Reset des BIOS ..................... 53 Aktualisierung des BIOS ..................53...
Seite 59: Schnellstart
Schnellstart Danke, dass Sie das MSI® Motherboard gewählt haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur Installation Ihres Computers. Manche Installationen bieten auch die Videodemonstrationen. Klicken Sie auf die URL, um diese Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen.
Seite 60: Sicherheitshinweis
Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
Seite 61 Hinweise zum Gehäuseabstandshalter Um eine Beschädigung des Motherboards zu vermeiden, sind unnötige Abstandshalter zwischen den Motherboard-Schaltkreisen und dem Computergehäuse verboten. Die Schilder „Case Standoff Keep Out Zone (Gehäuseabstandszone freihalten )“ auf der Rückseite des Motherboards (wie unten gezeigt) dienen als entsprechender Hinweis für den Anwender.
Seite 62: Installation Des Prozessors
Installation des Prozessors ⚽ ∙ https://youtu.be/cltgIYiGtWY...
Seite 63 ⚠ Wichtig Wenn Sie den schraubbaren CPU-Kühlkörper installieren, folgen Sie bitte der Abbildung unten, um zuerst das Retentionsmodul zu entfernen und dann den Kühlkörper zu installieren.
Seite 64 Installation des DDR5-Speichers ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
Seite 65: Anschließen Der Frontpanel-Stiftleiste
Anschließen der Frontpanel-Stiftleiste ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
Seite 66: Installation Des Motherboards
Installation des Motherboards ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Drehmoment 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Seite 67 Stromanschlüsse anschliessen ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
Seite 68: Installation Der Sata-Laufwerke
Installation der SATA-Laufwerke ⚽ ∙ http://youtu.be/RZsMpqxythc...
Seite 69: Einbau Der Grafikkarte
Einbau der Grafikkarte ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Seite 70: Peripheriegeräte
Peripheriegeräte...
Seite 71: Einschalten
Einschalten...
Seite 72: Spezifikationen
Spezifikationen ∙ Unterstützt Desktop-Prozessoren der AMD Ryzen™ 7000-Serie* ∙ Prozessor Sockel AM5 * Bitte besuchen Sie www.msi.com, um den neuesten Support-Status zu erhalten, wenn neue Prozessoren veröffentlicht werden. Chipsatz AMD B650 Chipsatz ∙ 4x DDR5 Speicherplätze, aufrüstbar bis 128 GB* ∙...
Seite 73 Fortsetzung der vorherigen Spalte ∙ 6x SATA 6Gb/s Anschlüsse SATA Anschlüsse • SATA_1~2 (vom B650 Chipsatz) • SATA_A1~A4 (vom ASM1064) ∙ 2x M.2 Steckplätze (Key M) • M2_1 Steckplatz (von CPU) • Unterstützt bis zu PCIe 4.0 x4 M.2 SSD Steckplätze •...
Seite 74 Fortsetzung der vorherigen Spalte ∙ 1x 24-poliger ATX Stromanschluss Stromanschlüsse ∙ 2x 8-poliger +12V Stromanschluss ∙ 1x USB 3.2 Gen 2 10Gbit/s Typ-C Frontplattenanschluss (vom B650 Chipsatz) ∙ 1x USB 3.2 Gen 1 5Gbit/s Anschluss (vom B650 Chipsatz) Interne USB •...
Seite 75 ∙ 9,6 Zoll x 12,0 Zoll (244 mm x 305 mm) ∙ 1x 256 Mb Flash ∙ UEFI AMI BIOS BIOS Funktionen ∙ ACPI 6.4, SMBIOS 3.5 ∙ Mehrsprachenunterstützung ∙ Treiber ∙ MSI Center Software ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
Seite 76: Besondere Funktionen
• Audio Boost • Super Charger RGB Unterstützung • Gerätebeschleunigung • Mystic Light Extension (RGB) • Smart Image Finder • Mystic Light Extension (A-RAINBOW • MSI Companion • Systemdiagnose • Ambient Link • Smart-Lüftersteuerung BIOS Thermische Eigenschaften • Click BIOS 5 •...
Seite 77: Lieferumfang
Lieferumfang Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten: Platine • 1x Motherboard Dokumentation • 1x Schnellinstallationsanleitung • 1x Zulassungshinweise der Europäischen Union Kabel • 1x SATA6Gb/s Kabel Zubehör • 1x Wi-Fi Antennenanschlüsse • 1x Anschlussblende • 2x EZ M.2 Clip Package (1 Kabel pro Packung) ⚠...
Seite 78: Anschlüsse Auf Der Rückseite
Anschlüsse auf der Rückseite Artikel Beschreibung Flash BIOS Taste - Auf der Seite 54 finden Sie eine Anleitung für eine BIOS-Aktualisierung per Flash BIOS Taste. DisplayPort Anschluss 2,5 Gbit/s LAN-Anschluss USB 3.2 Gen 2 10Gbit/s Typ-A Anschluss (von CPU) USB 3.2 Gen 1 (5Gbit/s) Typ-A Anschlüsse (von Hub-1074) Wi-Fi Antennenanschlüsse Audiobuchsen HDMI™...
Seite 79: Lan Port Led Zustandstabelle
LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Geschwindigkeit Keine Verbindung Off (Aus) 10 Mbit/s Gelb Verbindung Grün 100~1000 Mbit/s Blinkt Datenaktivität Orange 2,5 Gbit/s Audiobuchsen Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT...
Seite 80 Audiobuchsen für 4 Kanal Anlage AUDIO INPUT Rear Front Audiobuchsen für 5.1 Kanal Anlage AUDIO INPUT Rear Front Center/ Subwoofer Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer...
Seite 81: Antennen Installieren
Antennen installieren 1. Schrauben Sie die Antennen fest an die Antennenanschlüsse, wie gezeigt. 2. Richten Sie die Antennenspitzen aus.
Seite 82: Übersicht Der Komponenten
Übersicht der Komponenten JRGB2 JARGB_V2_2 SYS_FAN2 ATX_PWR1 JTPM1 JUSB1 SYS_FAN4 M2_1 PCI_E1 SATA▼_1▲_2 PCI_E2 SATA▼_A1▲_A2 SATA▼_A3▲_A4 PCI_E3 M2_2 SYS_FAN3 PCI_E4 JARGB_V2_1 JFP1...
Seite 83: Cpu Sockel
Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
Seite 84: Dimm Steckplätze
Es wird empfohlen, ein effizienteres Speicherkühlsystem bei einer Vollbestückung ∙ des DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule ∙ sind abhängig von der installierten CPU und den installierten Geräten. ∙ Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: www. msi.com.
Seite 85: Pci_E1~4: Pcie Erweiterungssteckplätze
PCI_E1~4: PCIe Erweiterungssteckplätze PCI_E1: PCIe 4.0 x16 (von CPU) PCI_E2: PCIe 3.0 x1 (vom B650 Chipsatz) PCI_E3: PCIe 4.0 x4 (vom B650 Chipsatz) PCI_E4: PCIe 3.0 x1 (vom B650 Chipsatz) ⚠ Wichtig Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen ∙...
Seite 86: M2_1~2: M.2 Steckplätze (Key M)
M2_1~2: M.2 Steckplätze (Key M) M2_1 M2_2 ⚠ Wichtig Wenn Ihre M.2-SSD mit einem eigenen Kühlkörper ausgestattet ist, entfernen Sie bitte die M.2-Platte und installieren Sie dann die M.2-SSD im M.2-Steckplatz. Installieren Sie nicht den mit Ihrem Motherboard gelieferten Kühlkörper Installieren des M.2-Moduls im M2_1-Steckplatz 1.
Seite 87 3. Wenn kein EZ M.2 Clip installiert ist, installieren Sie bitte das mitgelieferte EZ M.2 Clip-Kit entsprechend Ihrer SSD-Länge im M.2-Steckplatz. Überspringen Sie diesen Schritt, wenn Sie eine 22110 SSD installieren. 4. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 5.
Seite 88 6. Entfernen Sie die Schutzfolie vom Wärmeleitpad unter dem M.2 Shield Frozr- Kühlkörper. 7. Setzen Sie den M.2 SHIELD FROZR-Kühlkörper wieder ein und sichern Sie ihn.
Seite 89 Installieren des M.2-Moduls im M2_2-Steckplatz 1. Wenn kein EZ M.2 Clip installiert ist, installieren Sie bitte das mitgelieferte EZ M.2 Clip-Kit entsprechend Ihrer SSD-Länge im M.2-Steckplatz. 2. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 3. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen. 30º...
Seite 90: Sata_1~2 & Sata_A1~A4: Sata 6Gb/S Anschlüsse
SATA_1~2 & SATA_A1~A4: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA_2 SATA_1 SATA_A2 SATA_A1 SATA_A4 SATA_A3 ⚠ Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die ∙...
Seite 91: Jaud1: Audioanschluss Des Frontpanels
JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. Signalname Signalname MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Frontpanel-Anschlüsse Der JFP1-Anschluss steuert das Einschalten, Zurücksetzen und die LEDs an Ihrem PC-Gehäuse/Gehäuse.
Seite 92: Cpu_Pwr1~2, Atx_Pwr1: Stromanschlüsse
CPU_PWR1~2, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1~2 Signalname Signalname Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Signalname Signalname +3,3V +3,3V CPU_PWR1~2 Ground Ground Ground PWR OK 5VSB +12V ATX_PWR1 +12V +3,3V +3,3V -12V Ground PS-ON# Ground...
Seite 93: Jci1: Gehäusekontaktanschluss
JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1 -Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4.
Seite 94: Jusb1: Usb 3.2 Gen 2 10Gbit/S Typ-C Anschluss
JUSB1: USB 3.2 Gen 2 10Gbit/s Typ-C Anschluss Mit diesem Anschluss können Sie den USB 3.2 Gen 2 Typ-C Anschluss auf dem Frontpanel verbinden. Der Anschluss verfügt über ein besonders sicheres Design. Wenn Sie das Kabel anschließen, müssen Sie es in der entsprechenden Ausrichtung verbinden.
Seite 95: Jusb3~4: Usb 2.0 Anschlüsse
Schäden kommen. Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren ∙ Sie bitte die MSI® Center-Dienstprogramm. JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.
Seite 96 CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Der Auto-Modus der Lüfteranschlüsse kann den PWM- und DC-Modus automatisch erfassen.
Seite 97: Jbat1: Clear Cmos Steckbrücke (Reset Bios)
JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten...
Seite 98: Jrgb1~2: Rgb Led Anschluss
∙ R/B) mit der maximalen Leistung von 3 A (12 V) Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. ∙ Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens.
Seite 99: Jargb_V2_1~2: A-Rainbow V2 (Argb Gen2) Led Anschlüsee
JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED Anschlüsee Mit den JARGB_V2-Anschlüssen können Sie die ARGB Gen2 und die ARGB-basierten LED-Streifen anschließen. Der JARGB_V2-Anschluss unterstützt bis zu 240 einzeln adressierbare RGB-LEDs mit einer maximalen Nennleistung von 3 A (5 V). Signalname Signalname Data No Pin Ground...
Seite 100 Es wird empfohlen, LED-Streifen mit der gleichen Spezifikation zu installieren, um ∙ die besten Effekte zu erzielen. ∙ Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙...
Seite 101: Jocfs1: Steckbrücke Für Sicheren Start
JOCFS1: Steckbrücke für sicheren Start Diese Steckbrücke wird für den sicheren Start verwendet. Nach der Aktivierung startet das System mit den Standardeinstellungen und dem niedrigeren PCIe-Modus (von der CPU). Normal Aktiviert Wenden Sie die BIOS- (Standardwert) Standardeinstellungen Booten Sie mit den und den niedrigeren gespeicherten BIOS- PCIe-Modus (von der...
Seite 102: Onboard Leds
Onboard LEDs EZ DEBUG LED Diese LEDs zeigen den Debug-Status des Motherboards an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft.
Seite 103: Installation Von Os, Treibern & Msi Center
Installation von OS, Treibern & MSI Center Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 10/ Windows 11 1. Schalten Sie den Computer ein. 2. Legen Sie die Windows 10/ Windows 11-Installations-Disk oder das USB- Flashlaufwerk in das optisches Laufwerk.
Seite 104: Installation Von Treibern Mit Dem Msi Driver Utility Installer
MSI Driver Utility Installer installieren. Informationen zur Installation des LAN-Treibers für Ihr Motherboard finden Sie unter: www.msi.com. Das MSI Driver Utility Installer wird nur einmal angezeigt. Wenn Sie es während des ∙ Vorgangs abbrechen oder schließen, lesen Sie bitte das Kapitel „Live Update“ im MSI Center-Handbuch, um die Treiber zu installieren.
Seite 105 5. Aktivieren Sie das Kontrollkästchen „Alle auswählen“ in der unteren linken Ecke und klicken Sie auf „Installieren“, um MSI Center und Treiber zu installieren. Der Fortschritt der Installation wird am unteren Rand des Fensters angezeigt. 6. Nachdem die Installation erfolgreich ausgeführt wurde, klicken Sie auf...
Seite 106: Msi Center
MSI Center MSI Center ist eine Anwendung, mit der Sie die Spieleinstellungen einfach optimieren und die Software zur Erstellung von Inhalten einstellen können. Außerdem können Sie LED-Lichteffekte in PCs und anderen MSI-Produkten steuern und synchronisieren. Mit MSI Center können Sie ideale Modi einstellen, die Systemleistung überwachen und die Lüftergeschwindigkeit anpassen.
Seite 107: Uefi Bios
UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen.
Seite 108: Bios Setup
Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten. BIOS-Benutzerhandbuch Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOSde.pdf oder scannen Sie den QR-Code, um Zugang zu erhalten ⚠ Wichtig Die Funktionen können je nach Produkt variieren.
Seite 109: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter. und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Wechseln Sie mit dem Multi-BIOS-Switch zum Ziel-BIOS-ROM. Überspringen Sie diesen Schritt, wenn Ihr Motherboard diesen Schalter nicht hat.
Seite 110 1. Laden Sie bitte die neueste BIOS Version, die das Modell des Motherboards entspricht, von der offiziellen MSI® Website. 2. Benennen die BIOS-Datei im MSI.ROM um und speichern Sie die Datei im Root- Verzeichnis des USB 2.0-Speichermedien. 3. Verbinden Sie die Stromversorgung an dem CPU_PWR1 und ATX_PWR1-Stecker.
Seite 332 安裝處理器 ⚽ ∙ https://youtu.be/cltgIYiGtWY...
Seite 334 安裝 DDR5 模組 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
Seite 336 安裝主機板 ⚽ ∙ https://youtu.be/wWI6Qt51Wnc 扭矩： 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
Seite 337 連接電源接頭 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
Seite 338 安裝 SATA 驅動程序 ⚽ ∙ http://youtu.be/RZsMpqxythc...
Seite 339 安裝顯卡 ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
Seite 340 連接周邊裝置...
Seite 341 開啟電源...
Seite 345 ∙ 9.6 x 12.0 英吋 (244 x 305 公釐) ∙ 1 個 256 Mb flash ∙ UEFI AMI BIOS BIOS 功能 ∙ ACPI 6.4 、 SMBIOS 3.5 ∙ 多國語 ∙ 驅動程式 ∙ MSI Center 軟體 ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - 微星版...
Seite 350 連接 4 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front 連接 5.1 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front Center/ Subwoofer 連接 7.1 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front Side Center/ Subwoofer...
Seite 352: 元件總覽
元件總覽 JRGB2 JARGB_V2_2 SYS_FAN2 ATX_PWR1 JTPM1 JUSB1 SYS_FAN4 M2_1 PCI_E1 SATA▼_1▲_2 PCI_E2 SATA▼_A1▲_A2 SATA▼_A3▲_A4 PCI_E3 M2_2 SYS_FAN3 PCI_E4 JARGB_V2_1 JFP1...
Seite 440 MSI will comply with the product take back requirements at the end of life of MSI- branded products that are sold into the EU. You can return these products to local collection points.
