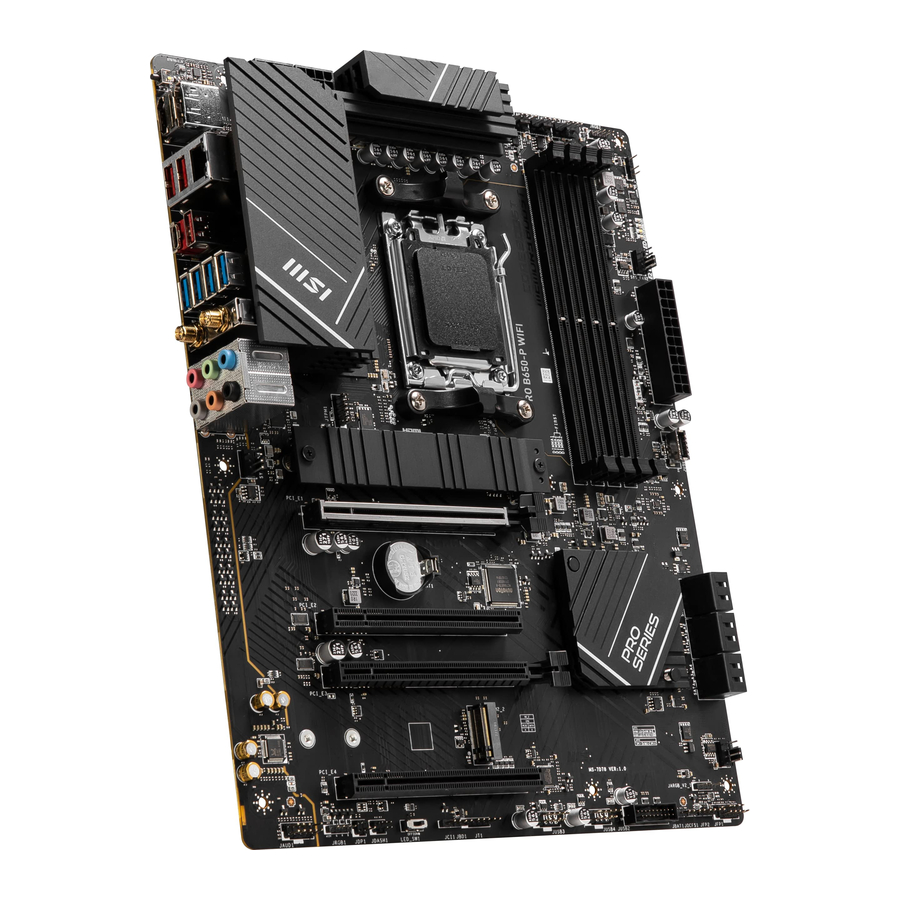

MSI PRO B650-P WIFI - Mainboard-Handbuch

Schnellstart

Vielen Dank für den Kauf eines neuen Mainboards von MSI®. Dieser Schnellstart-Abschnitt enthält Demonstrationsdiagramme zur Installation Ihres Computers. Einige der Installationen bieten auch Video-Demonstrationen. Bitte rufen Sie die URL auf, um sie mit dem Webbrowser auf Ihrem Telefon oder Tablet anzusehen. Sie können die URL auch durch Scannen des QR-Codes aufrufen.

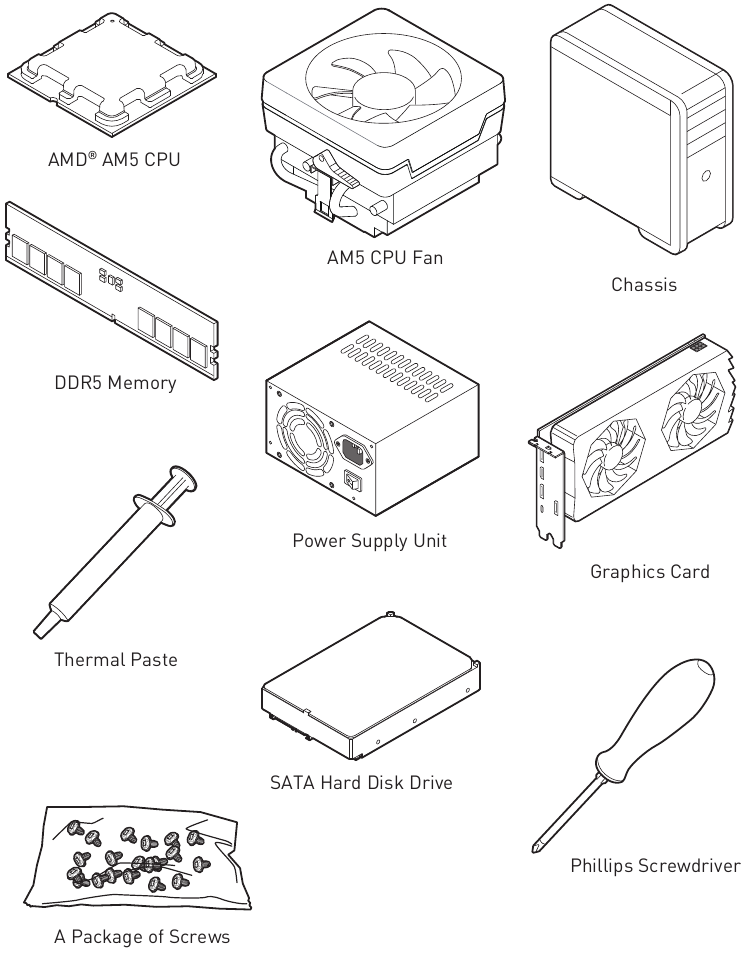

Vorbereiten von Werkzeugen und Komponenten

Hinweis zu Gehäuseabstandshaltern

Um Schäden am Mainboard zu vermeiden, sind unnötige Montageabstandshalter zwischen den Mainboard-Schaltkreisen und dem Computergehäuse untersagt. Die Markierungen für den Freiraum der Gehäuseabstandshalter werden auf der Rückseite des Mainboards (wie unten gezeigt) angebracht, um den Benutzer zu warnen.

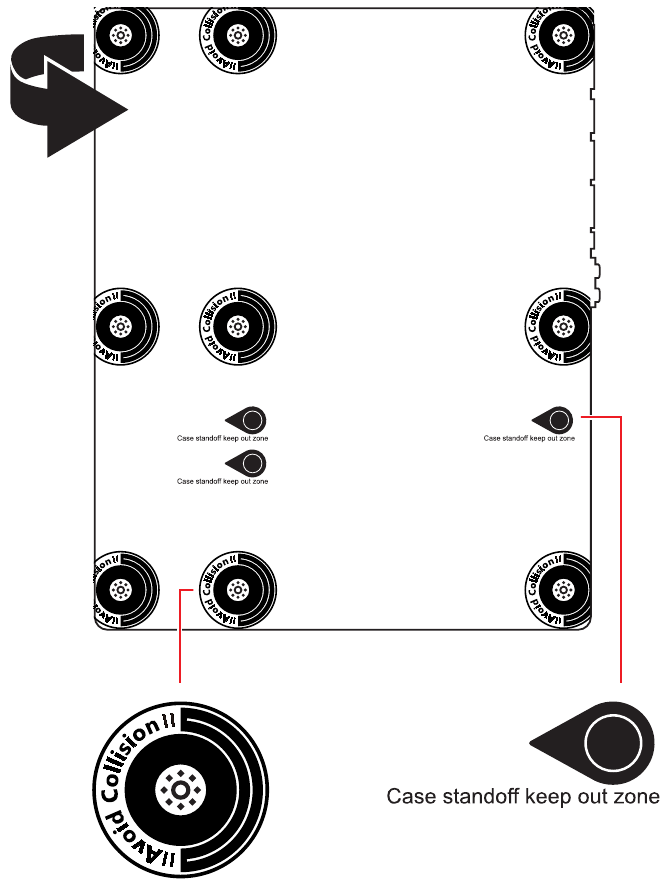

Kollisionsschutz-Hinweis

Schutzlack ist um jedes Schraubenloch aufgedruckt, um ein Verkratzen von Teilen zu verhindern.

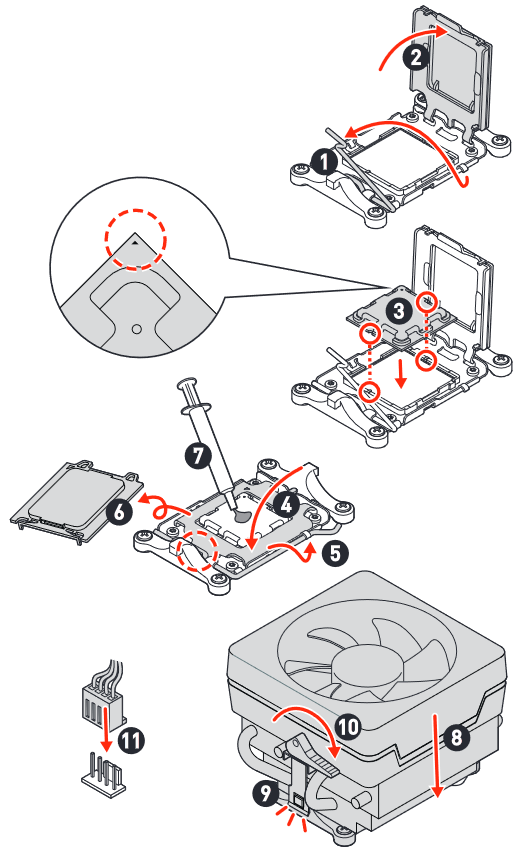

Einbau eines Prozessors

• https://youtu.be/cltgIYiGtWY


Wenn Sie den Schraub-CPU-Kühler installieren, befolgen Sie bitte die Abbildung unten, um zuerst das Retention-Modul zu entfernen und dann den Kühler zu installieren.

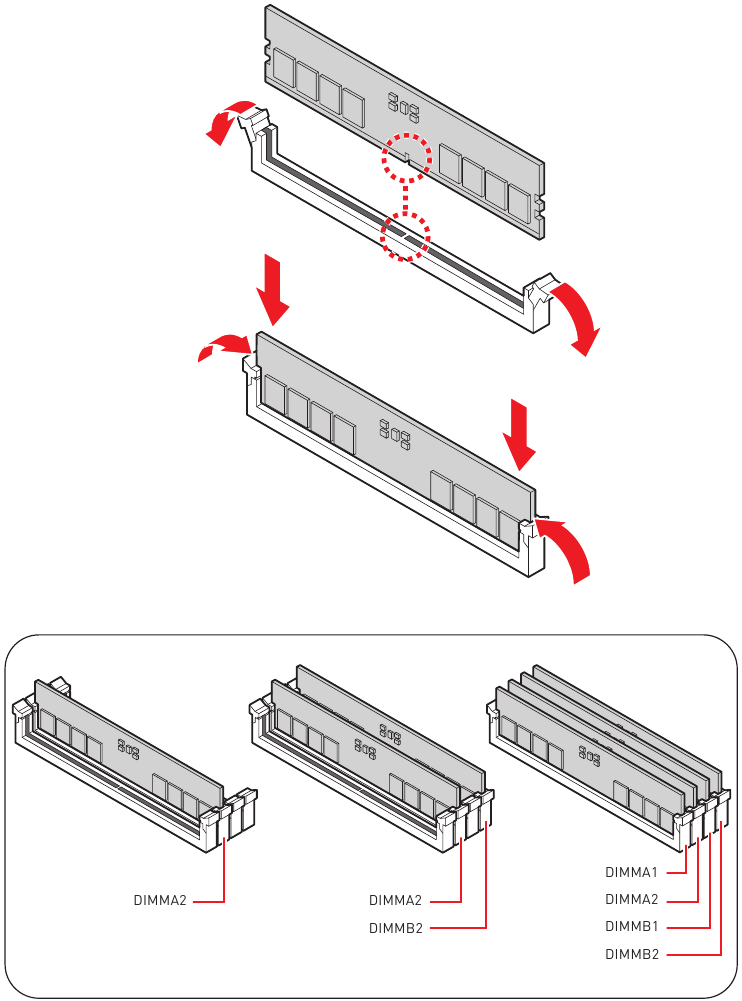

Einbau von DDR5-Arbeitsspeicher

• https://youtu.be/XiNmkDNZcZk

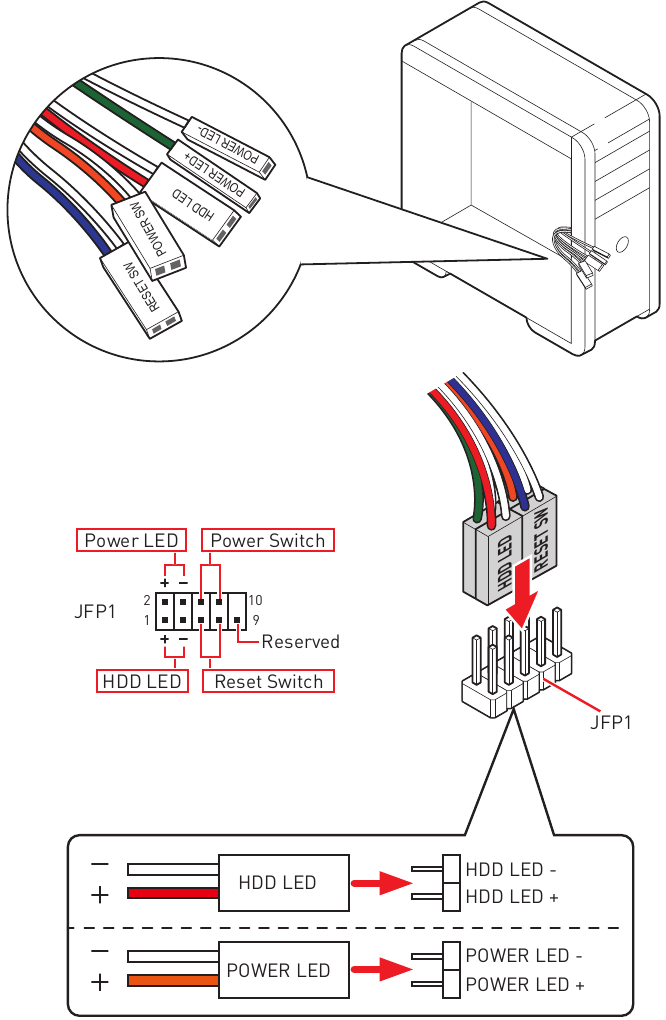

Anschließen des Frontpanel-Headers

• http://youtu.be/DPELIdVNZUI

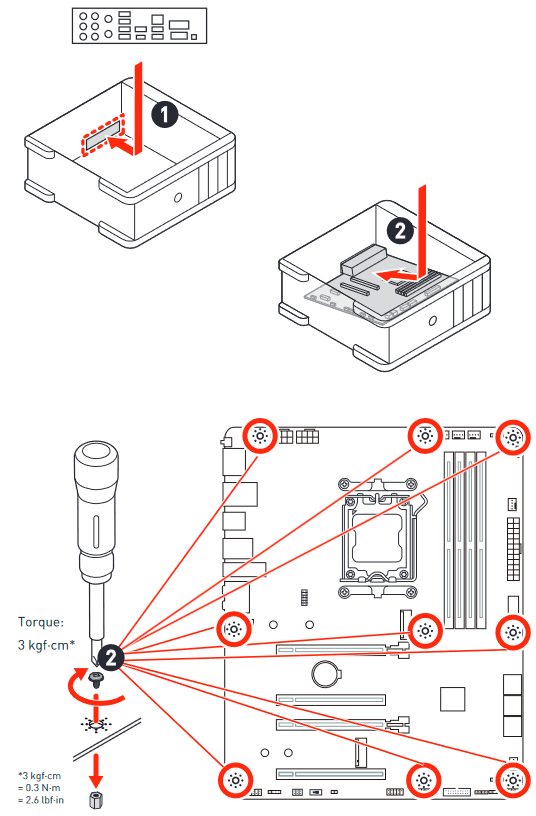

Einbau des Mainboards

• https://youtu.be/wWI6Qt51Wnc

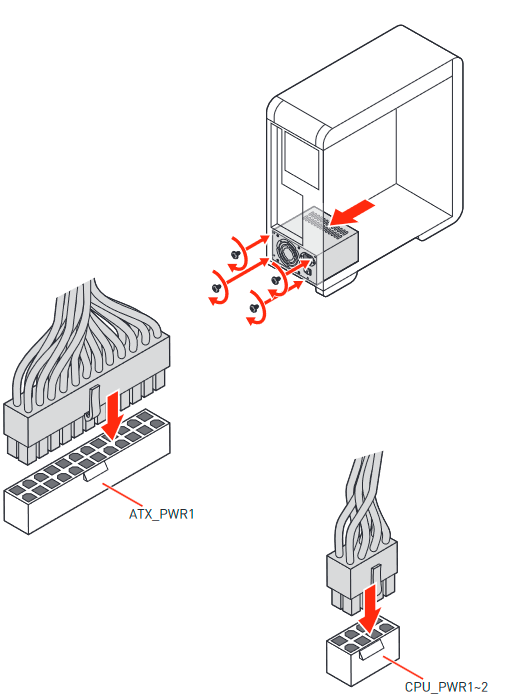

Anschließen der Stromanschlüsse

• http://youtu.be/gkDYyR_83I4

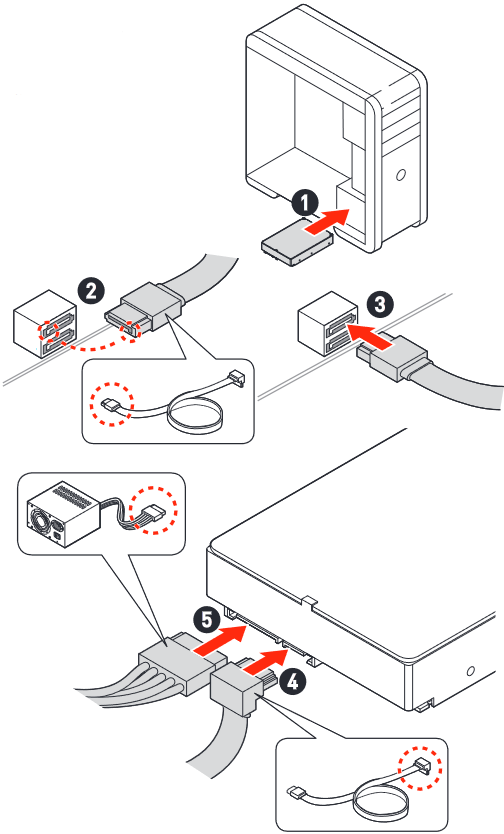

Einbau von SATA-Laufwerken

• http://youtu.be/RZsMpqxythc

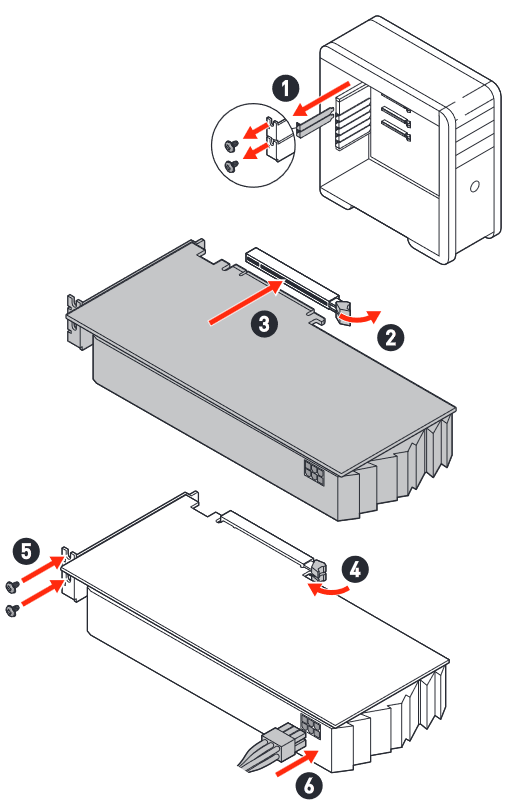

Einbau einer Grafikkarte

• http://youtu.be/mG0GZpr9w_A

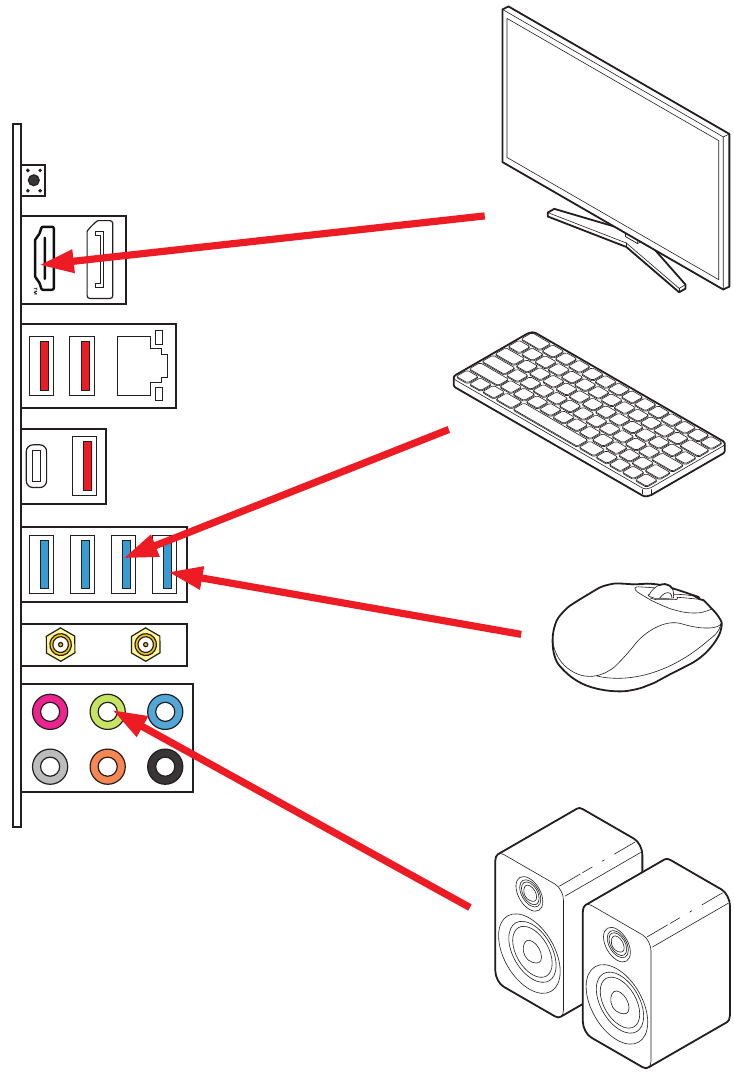

Anschließen von Peripheriegeräten

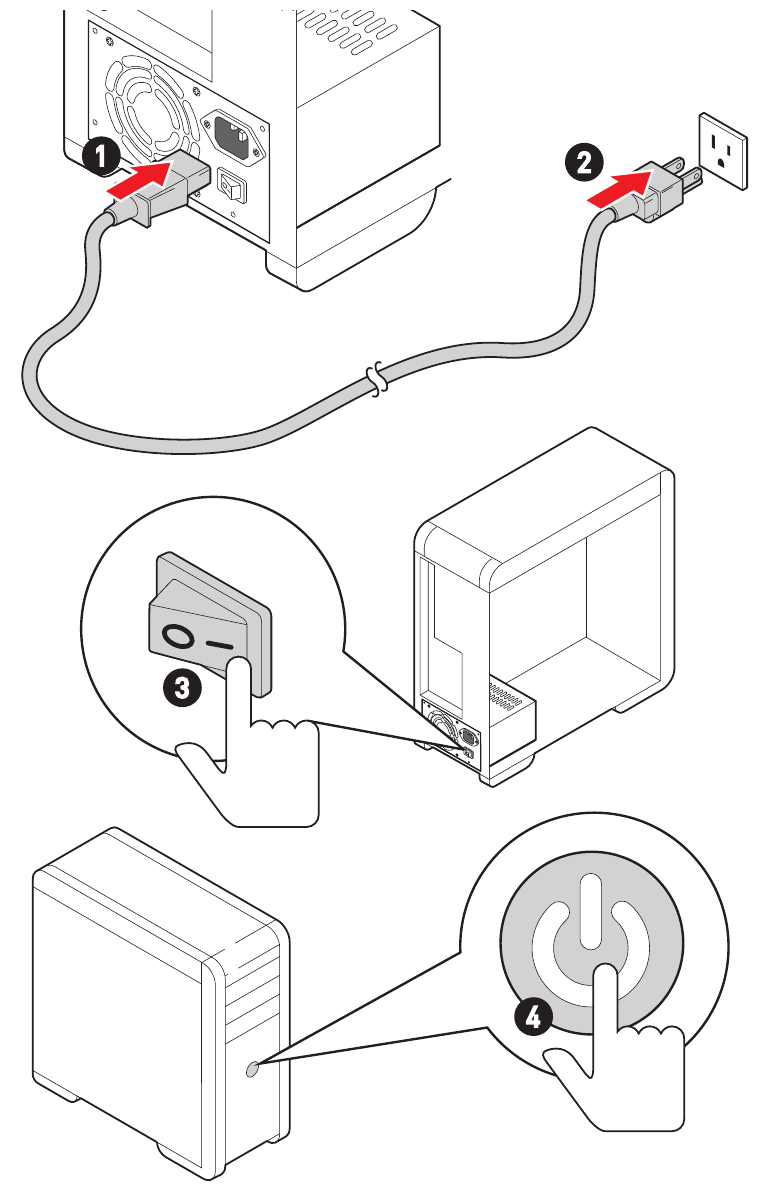

Einschalten

Technische Daten

CPU	Unterstützt AMD Ryzen™ Prozessoren der 7000er Serie für Desktop-PCs* Prozessorsockel AM5 * Den aktuellen Support-Status finden Sie auf www.msi.com, sobald neue Prozessoren veröffentlicht werden.
Chipsatz	AMD B650 Chipsatz
Arbeitsspeicher	4x DDR5-Speichersteckplätze, unterstützen bis zu 192GB* Unterstützt 1R 4800 MHz nach JEDEC Max. Übertaktungsfrequenz: 1DPC 1R Max. Geschwindigkeit bis zu 6000+ MHz 1DPC 2R Max. Geschwindigkeit bis zu 6000+ MHz 2DPC 1R Max. Geschwindigkeit bis zu 6000+ MHz 2DPC 2R Max. Geschwindigkeit bis zu 6000+ MHz Unterstützt Dual-Channel-Modus Unterstützt non-ECC, ungepufferten Speicher Unterstützt AMD EXPO * Weitere Informationen zu kompatiblem Speicher finden Sie unter www.msi.com.
Erweiterungssteckplätze	4x PCIe x16 Steckplätze PCI_E1 Steckplatz (von CPU) Unterstützt bis zu PCIe 4.0 x16 PCI_E2 (vom B650-Chipsatz) Unterstützt bis zu PCIe 3.0 x1 PCI_E3 (vom B650-Chipsatz) Unterstützt bis zu PCIe 4.0 x4 PCI_E4 (vom B650-Chipsatz) Unterstützt bis zu PCIe 3.0 x1
Multi-GPU	Unterstützt AMD Multi-GPU
Onboard-Grafik	1x HDMI™ 2.1 Port mit HDR, unterstützt eine maximale Auflösung von 4K 60Hz* / ** 1x DisplayPort 1.4 unterstützt eine maximale Auflösung von 4K 60Hz* / ** * Nur verfügbar bei Prozessoren mit integrierter Grafikeinheit. ** Grafikspezifikationen können je nach installierter CPU variieren.
SATA-Anschlüsse	6x SATA 6Gb/s Ports SATA_1~2 (vom B650-Chipsatz) SATA_A1~A4 (von ASM1064)
M.2 SSD-Steckplätze	2x M.2 Steckplätze (Key M) M2_1 Steckplatz (von CPU) Unterstützt bis zu PCIe 4.0 x4 Unterstützt 2280/ 22110 Speichergeräte M2_2 Steckplatz (von CPU) Unterstützt bis zu PCIe 4.0 x4 Unterstützt 2260/ 2280 Speichergeräte
RAID	Unterstützt RAID 0 und RAID 1 für SATA-Speichergeräte* Unterstützt RAID 0 und RAID 1 für M.2 NVMe-Speichergeräte * SATA_A1~A4 unterstützen keine RAID-Funktion.
Audio	Realtek® ALC897 Codec 7.1-Kanal High Definition Audio
LAN	1x Realtek® 8125BG 2.5Gbps LAN-Controller
WLAN & Bluetooth®	AMD Wi-Fi 6E Das WLAN-Modul ist im M.2 (Key-E) Steckplatz vorinstalliert Unterstützt MU-MIMO TX/RX Unterstützt 20MHz, 40MHz, 80MHz, 160MHz Bandbreite in den 2.4GHz/ 5GHz oder 6GHz* Bändern Unterstützt 802.11 a/ b/ g/ n/ ac/ ax ∙ Unterstützt Bluetooth® 5.2** * Die Nutzung des Wi-Fi 6GHz Bandes setzt die Unterstützung von Windows 11 voraus und hängt von den jeweiligen Landesvorschriften ab. ** Die Bluetooth-Version kann aktualisiert werden; weitere Details finden Sie auf der Website des Wi-Fi-Chipsatz-Anbieters.
Stromanschlüsse	1x 24-Pin ATX Hauptstromanschluss 2x 8-Pin +12V Stromanschlüsse
Interne USB-Anschlüsse	1x USB 3.2 Gen 2 10Gbps Type-C Frontpanel-Anschluss (vom B650-Chipsatz) 1x USB 3.2 Gen 1 5Gbps Anschluss (vom B650-Chipsatz) Unterstützt zusätzlich 2 USB 3.2 Gen 1 5Gbps Ports 2x USB 2.0 Anschlüsse (vom B650-Chipsatz) Unterstützt zusätzlich 4 USB 2.0 Ports
Lüfteranschlüsse	1x 4-Pin CPU-Lüfteranschluss 1x 4-Pin Wasserpumpen-Lüfteranschluss 4x 4-Pin Systemlüfteranschlüsse
Systemanschlüsse	1x Frontpanel-Audioanschluss 2x Systempanel-Anschlüsse 1x Gehäuse-Einbruchmeldeanschluss 1x TPM-Modulanschluss 1x Tuning-Controller-Anschluss
Jumper	1x Clear CMOS Jumper 1x OC Safe Boot Jumper
LED-Funktionen	1x EZ LED Control Schalter 2x 4-Pin RGB LED-Anschlüsse 2x 3-Pin A-RAINBOW V2 (ARGB Gen2) LED-Anschlüsse 4x EZ Debug LED
Anschlüsse der Rückseite	1x Flash BIOS Taste 1x DisplayPort 1x HDMI™ Port 1x 2.5 Gbps LAN (RJ45) Port 3x USB 3.2 Gen 2 10Gbps Typ-A Ports (von CPU) 1x USB 3.2 Gen 2x2 20Gbps Typ-C Port (vom B650-Chipsatz) 4x USB 3.2 Gen 1 5Gbps Typ-A Ports (von Hub-1074) 2x WLAN-Antennenanschlüsse 6x Audiobuchsen
I/O-Controller	NUVOTON NCT6687-R Controller Chip
Hardware-Monitor	CPU-/System-/Chipsatz-Temperaturerkennung CPU-/System-/Pumpenlüfter-Drehzahlerkennung CPU-/System-/Pumpenlüfter-Drehzahlregelung
Formfaktor	ATX Formfaktor ∙ 9.6 Zoll x 12.0 Zoll (244 mm x 305 mm)
BIOS-Funktionen	1x 256 Mb Flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Mehrsprachig
Software	Treiber MSI Center CPU-Z MSI GAMING Norton 360 Deluxe AIDA64 Extreme - MSI Edition

Besondere Funktionen

MSI Center

• Mystic Light
• Ambient Link
• Frozr AI Cooling
• Benutzerszenario
• True Color
• Live Update
• Hardware-Überwachung
• Super Charger
• Gerätebeschleunigung
• Smart Image Finder
• MSI Companion
• Systemdiagnose
• Intelligente Lüftersteuerung

Thermische Eigenschaften

• Erweitertes Kühlkörperdesign
• M.2 Shield Frozr
• K7 MOSFET Wärmeleitpad / Zusätzliches Spulenpad
• Lüfteranschlüsse (CPU + PUMPE + SYSTEM)

Leistung

• Core Boost
• VRM Power Design (12+2+1 (DRPS))
• Dual-CPU-Stromversorgung
• Memory Boost
• Lightning Gen 4 PCI-E / M.2 Steckplatz
• Front-USB Type-C
• 2oz Kupfer verstärkte Platine

DIY-freundlich

• PCI-E Steel Armor
• EZ M.2 Clips
• EZ DEBUG LED
• EZ LED Control
• Flash BIOS Button

Audio

• Audio Boost

RGB-Unterstützung

• Mystic Light Extension (RGB)
• Mystic Light Extension (A-RAINBOW V2)
• Ambient Link Unterstützung

BIOS

• Click BIOS 5

Lieferumfang

Bitte überprüfen Sie den Inhalt Ihres Mainboard-Pakets. Es sollte Folgendes enthalten:

Mainboard

• 1x Mainboard

Dokumentation

• 1x Kurzanleitung zur Installation
• 1x Hinweis zu EU-Vorschriften

Kabel

• 1x SATA6Gb/s Kabel

Zubehör

• 1x Wi-Fi Antennenset
• 1x I/O Blende
• 2x EZ M.2 Clip-Sets (1 Set/Packung)

Sollten Artikel beschädigt sein oder fehlen, wenden Sie sich bitte an Ihren Händler.

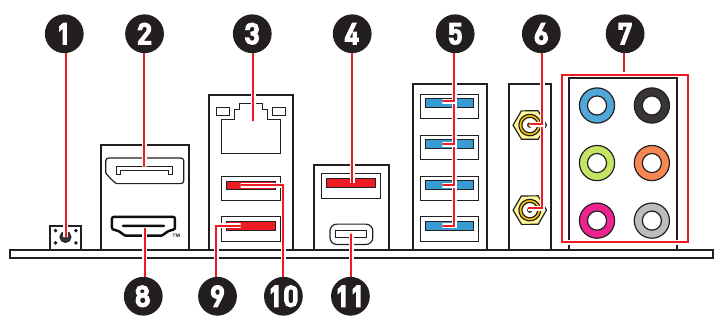

Anschlüsse der Rückseite

Position	Beschreibung
1	Flash BIOS Taste - Weitere Informationen zur BIOS-Aktualisierung mit der Flash BIOS Taste finden Sie in der Anleitung.
2	DisplayPort
3	2.5 Gbps LAN-Anschluss
4	USB 3.2 Gen 2 10Gbps Typ-A Anschluss (von CPU)
5	USB 3.2 Gen 1 5Gbps Typ-A Anschlüsse (von Hub-1074)
6	Wi-Fi Antennenanschlüsse
7	Audioanschlüsse
8	HDMI™ Anschluss
9	USB 3.2 Gen 2 10Gbps Typ-A Anschluss (von CPU) ∙ Flash BIOS Port
10	USB 3.2 Gen 2 10Gbps Typ-A Anschluss (von CPU)
11	USB 3.2 Gen 2x2 20Gbps Typ-C Anschluss (vom B650 Chipsatz)

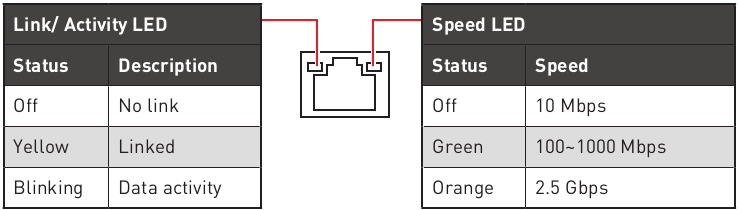

LAN-Port LED-Status-Tabelle

Anschluss der Audiobuchsen

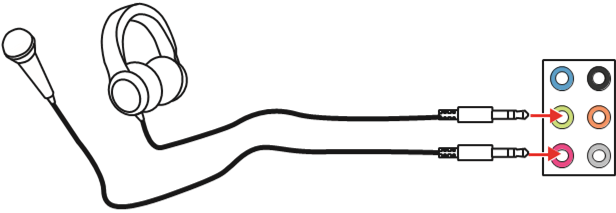

Diagramm: Audiobuchsen für Kopfhörer und Mikrofon

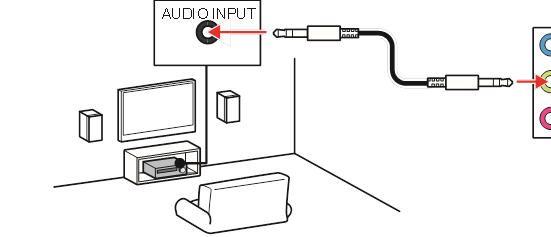

Diagramm: Audiobuchsen für Stereo-Lautsprecher

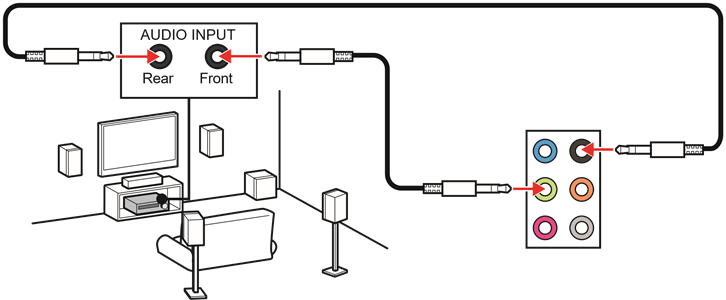

Diagramm: Audiobuchsen für 4-Kanal-Lautsprecher

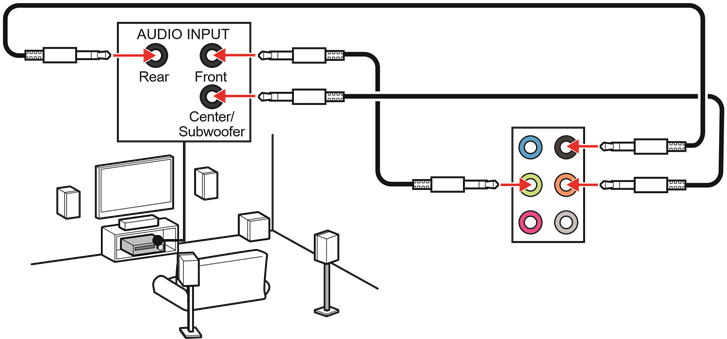

Diagramm: Audiobuchsen für 5.1-Kanal-Lautsprecher

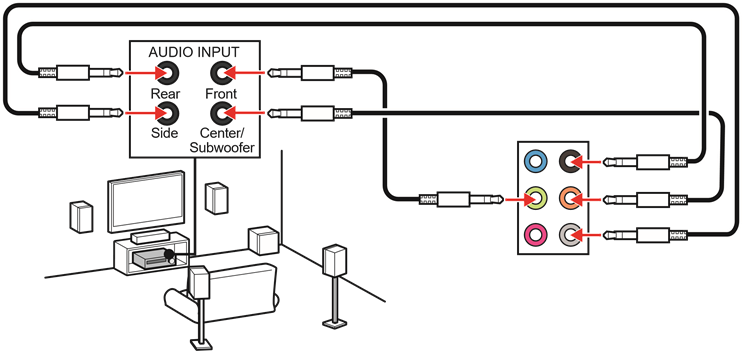

Diagramm: Audiobuchsen für 7.1-Kanal-Lautsprecher

Antennen installieren

1. Schrauben Sie die Antennen wie unten abgebildet fest an die Antennenanschlüsse.

2. Richten Sie die Antennen aus.

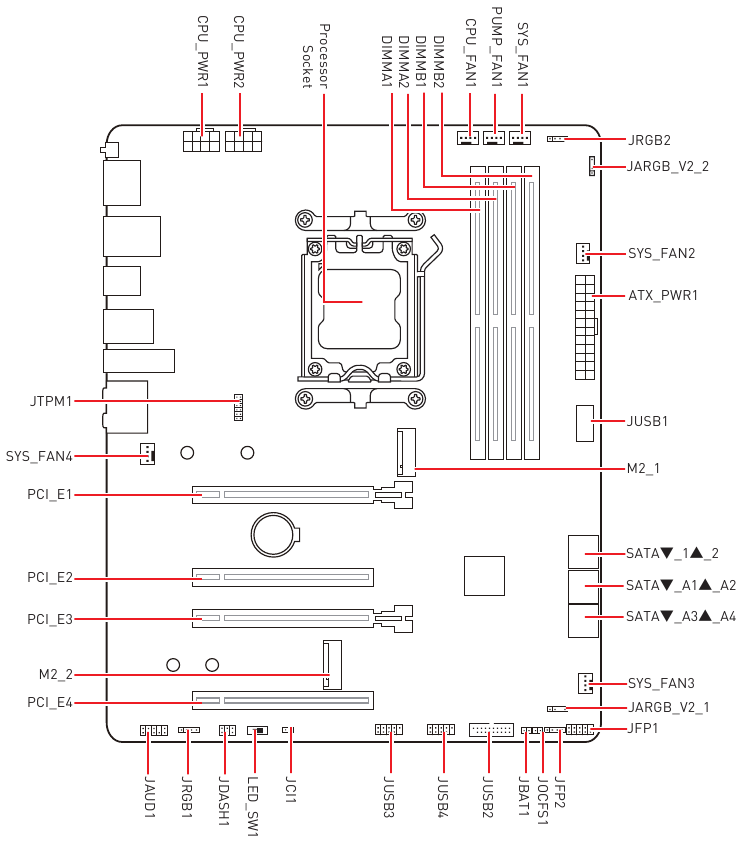

Übersicht der Komponenten

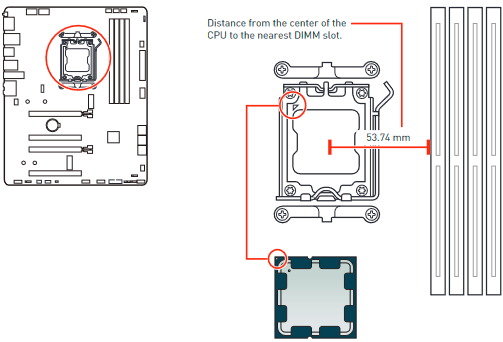

CPU-Sockel

Einführung in die AM5-CPU

Die Oberfläche der AM5-CPU verfügt über zwei Kerben und ein goldenes Dreieck, die das korrekte Ausrichten der CPU für die Platzierung auf dem Motherboard erleichtern. Das goldene Dreieck ist die Pin-1-Anzeige.

• Beim Wechsel des Prozessors kann die Systemkonfiguration aufgrund der Architektur des AM5-Prozessors gelöscht und das BIOS auf Standardwerte zurückgesetzt werden.
• Ziehen Sie immer das Netzkabel aus der Steckdose, bevor Sie die CPU installieren oder entfernen.
• Bitte bewahren Sie die CPU-Schutzkappe nach der Installation des Prozessors auf. MSI wird Return Merchandise Authorization (RMA)-Anfragen nur dann bearbeiten, wenn das Motherboard mit der Schutzkappe auf dem CPU-Sockel versehen ist.
• Beachten Sie bei der Installation einer CPU immer, einen CPU-Kühler zu installieren. Ein CPU-Kühler ist notwendig, um Überhitzung zu vermeiden und die Systemstabilität zu gewährleisten.
• Vergewissern Sie sich, dass der CPU-Kühler vor dem Starten Ihres Systems eine feste Verbindung mit der CPU eingegangen ist.
• Überhitzung kann die CPU und das Motherboard ernsthaft beschädigen. Stellen Sie immer sicher, dass die Lüfter ordnungsgemäß funktionieren, um die CPU vor Überhitzung zu schützen. Achten Sie darauf, eine gleichmäßige Schicht Wärmeleitpaste (oder Wärmeleitband) zwischen CPU und Kühler aufzutragen, um die Wärmeableitung zu verbessern.
• Wenn die CPU nicht installiert ist, schützen Sie die Pins des CPU-Sockels immer, indem Sie den Sockel mit der Plastikkappe abdecken.
• Wenn Sie eine separate CPU und einen Kühler erworben haben, beachten Sie bitte die Dokumentation in der Kühlerverpackung für weitere Informationen zur Installation.
• Dieses Motherboard ist für Übertaktung ausgelegt. Bevor Sie versuchen zu übertakten, stellen Sie bitte sicher, dass alle anderen Systemkomponenten Übertaktung tolerieren können. Jeder Versuch, außerhalb der Produktspezifikationen zu operieren, wird nicht empfohlen. MSI® übernimmt keine Garantie für Schäden oder Risiken, die durch unsachgemäßen Betrieb außerhalb der Produktspezifikationen entstehen.

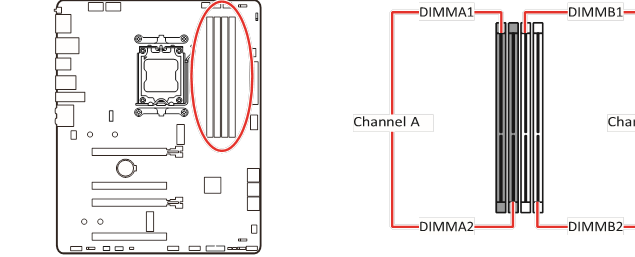

DIMM-Steckplätze

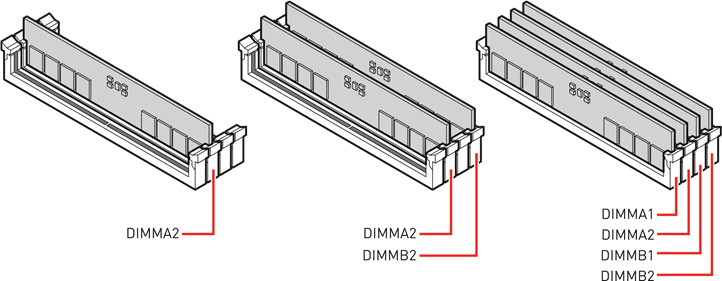

Empfehlung zur Installation von Speichermodulen

• Setzen Sie Speichermodule immer zuerst in den DIMMA2-Steckplatz ein.
• Um die Systemstabilität im Dual-Channel-Modus zu gewährleisten, müssen Speichermodule vom gleichen Typ, gleicher Anzahl und Dichte sein.
• Einige Speichermodule können beim Übertakten aufgrund der Abhängigkeit der Speicherfrequenz von ihrem Serial Presence Detect (SPD) mit einer niedrigeren Frequenz als dem angegebenen Wert arbeiten. Gehen Sie ins BIOS und suchen Sie nach DRAM Frequency, um die Speicherfrequenz einzustellen, wenn Sie den Speicher mit der angegebenen oder einer höheren Frequenz betreiben möchten.
• Es wird empfohlen, ein effizienteres Speicher-Kühlsystem für die Installation aller DIMMs oder zum Übertakten zu verwenden.
• Die Stabilität und Kompatibilität des installierten Speichermoduls hängen beim Übertakten von der installierten CPU und den Geräten ab.
• Weitere Informationen zu kompatiblem Speicher finden Sie unter www.msi.com.

PCI_E1~4: PCIe-Erweiterungssteckplätze

PCI_E1: PCIe 4.0 x16 (Von der CPU)
PCI_E2: PCIe 3.0 x1 (Vom B650-Chipsatz)
PCI_E3: PCIe 4.0 x4 (Vom B650-Chipsatz)
PCI_E4: PCIe 3.0 x1 (Vom B650-Chipsatz)

• Wenn Sie eine große und schwere Grafikkarte installieren, müssen Sie ein Werkzeug wie den MSI Graphics Card Bolster verwenden, um ihr Gewicht zu stützen und eine Verformung des Steckplatzes zu verhindern.
• Für die Installation einer einzelnen PCIe x16-Erweiterungskarte mit optimaler Leistung wird die Verwendung des PCI_E1-Steckplatzes empfohlen.
• Schalten Sie beim Hinzufügen oder Entfernen von Erweiterungskarten immer die Stromversorgung aus und ziehen Sie das Netzkabel des Netzteils aus der Steckdose. Lesen Sie die Dokumentation der Erweiterungskarte, um eventuell erforderliche zusätzliche Hardware- oder Softwareänderungen zu überprüfen.

M2_1~2: M.2-Steckplätze (Key M)

Wenn Ihre M.2 SSD mit einem eigenen Kühlkörper ausgestattet ist, entfernen Sie bitte die M.2-Platte oder den Gummischutz im M.2-Steckplatz, bevor Sie die M.2 SSD installieren. Installieren Sie den mit Ihrem Motherboard gelieferten Kühlkörper nicht erneut.

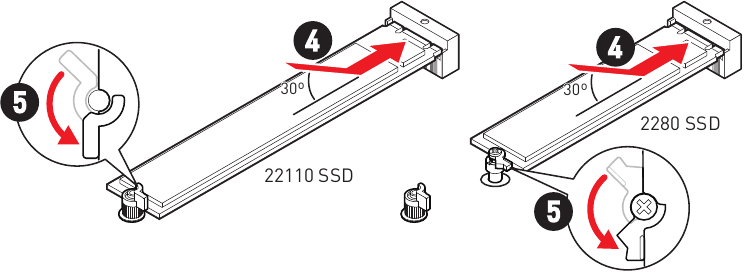

Installation eines M.2-Moduls in den M2_1-Steckplatz

1. Lösen Sie die Schrauben des M.2 Shield Frozr Kühlkörpers.
2. Heben Sie den M.2 Shield Frozr Kühlkörper an und entfernen Sie ihn.

3. Installieren Sie das mitgelieferte EZ M.2 Clip Kit entsprechend der Länge einer 2280 SSD in den M.2-Steckplatz. Überspringen Sie diesen Schritt, wenn Sie eine 22110 SSD installieren.

4. Führen Sie Ihre M.2 SSD in einem Winkel von 30 Grad in den M.2-Steckplatz ein.
5. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen.

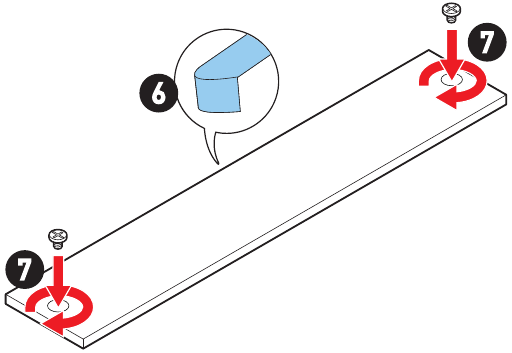

6. Entfernen Sie die Schutzfolien von den Wärmeleitpads unter dem M.2 Shield Frozr Kühlkörper.
7. Setzen Sie den M.2 Shield Frozr Kühlkörper wieder ein und befestigen Sie ihn.

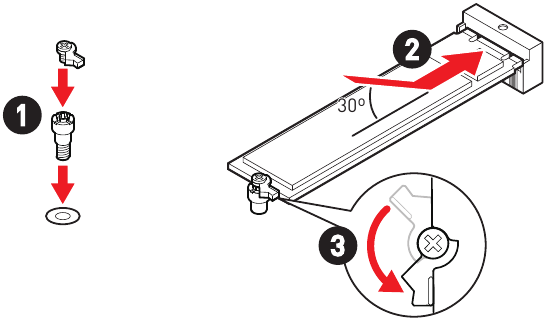

Installation eines M.2-Moduls in den M2_2-Steckplatz

1. Installieren Sie das mitgelieferte EZ M.2 Clip Kit entsprechend der Länge Ihrer SSD in den M.2-Steckplatz.
2. Führen Sie Ihre M.2 SSD in einem Winkel von 30 Grad in den M.2-Steckplatz ein.
3. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen.

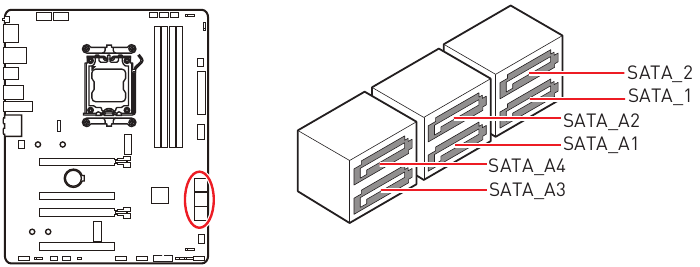

SATA_1~2, SATA_A1~A4: SATA 6Gb/s Anschlüsse

Diese Anschlüsse sind SATA 6Gb/s-Schnittstellenports. Jeder Anschluss kann mit einem SATA-Gerät verbunden werden.

• Bitte knicken Sie das SATA-Kabel nicht in einem 90-Grad-Winkel. Andernfalls kann es während der Übertragung zu Datenverlust kommen.
• SATA-Kabel haben an beiden Seiten des Kabels identische Stecker. Es wird jedoch empfohlen, den flachen Stecker zur Platzersparnis an das Motherboard anzuschließen.

JAUD1: Front-Audio-Anschluss
Dieser Anschluss ermöglicht es Ihnen, Audiobuchsen an der Vorderseite anzuschließen.

Pin	Signal Name	Pin	Signal Name
1	MIC L	2	Ground
3	MIC R	4	NC
5	Head Phone R	6	MIC Detection
7	SENSE_SEND	8	No Pin
9	Head Phone L	10	Head Phone Detection

JFP1, JFP2: Frontpanel-Anschlüsse
Der JFP1-Anschluss steuert das Einschalten, das Zurücksetzen der Stromversorgung und die LEDs Ihres PC-Gehäuses/Chassis. Header für den Netzschalter/Reset-Schalter ermöglichen Ihnen den Anschluss des Ein-/Ausschalttasters/Reset-Tasters. Der Power-LED-Header wird mit der LED-Anzeige am PC-Gehäuse verbunden, und der HDD-LED-Header zeigt die Aktivität der Festplatte an. Der JFP2-Anschluss ist für Buzzer und Lautsprecher. Um die Kabel vom PC-Gehäuse mit den richtigen Pins zu verbinden, beachten Sie bitte die folgenden Abbildungen.

Bitte beachten Sie, dass Power-LED und HDD-LED eine positive und negative Verbindung haben; Sie müssen das Kabel mit dem entsprechenden positiven und negativen Anschluss auf dem Motherboard verbinden. Andernfalls funktionieren die LEDs nicht ordnungsgemäß.

CPU_PWR1~2, ATX_PWR1: Stromanschlüsse
Diese Anschlüsse ermöglichen den Anschluss eines ATX-Netzteils.

CPU_PWR1~2

Pin	Signal Name	Pin	Signal Name
1	Ground	2	Ground
3	Ground	4	Ground
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Signal Name	Pin	Signal Name
1	+3.3V	2	+3.3V
3	Ground	4	+5V
5	Ground	6	+5V
7	Ground	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Ground	16	PS-ON#
17	Ground	18	Ground
19	Ground	20	Res
21	+5V	22	+5V
23	+5V	24	Ground

• Stellen Sie sicher, dass alle Stromkabel fest mit einem geeigneten ATX-Netzteil verbunden sind, um einen stabilen Betrieb des Motherboards zu gewährleisten.

JCI1: Gehäuse-Intrusion-Anschluss
Dieser Anschluss ermöglicht es Ihnen, das Kabel des Gehäuse-Intrusionsschalters anzuschließen.


Normal (Standard)

Gehäuse-Intrusion-Ereignis auslösen

Verwendung des Gehäuse-Intrusion-Detektors

1. Verbinden Sie den JCI1-Anschluss mit dem Gehäuse-Intrusionsschalter/-Sensor am Gehäuse.
2. Schließen Sie die Gehäuseabdeckung.
3. Gehen Sie zu BIOS > SETTINGS (Einstellungen) > Security (Sicherheit) > Chassis Intrusion Configuration (Konfiguration der Gehäuse-Intrusion).
4. Setzen Sie Chassis Intrusion (Gehäuse-Intrusion) auf Enabled (Aktiviert).
5. Drücken Sie F10, um zu speichern und zu beenden, und drücken Sie dann die Enter-Taste, um Yes (Ja) auszuwählen.
6. Sobald die Gehäuseabdeckung erneut geöffnet wird, erscheint beim Einschalten des Computers eine Warnmeldung auf dem Bildschirm.

Zurücksetzen der Gehäuse-Intrusion-Warnung

1. Gehen Sie zu BIOS > SETTINGS (Einstellungen) > Security (Sicherheit) > Chassis Intrusion Configuration (Konfiguration der Gehäuse-Intrusion).
2. Setzen Sie Chassis Intrusion (Gehäuse-Intrusion) auf Reset (Zurücksetzen).
3. Drücken Sie F10, um zu speichern und zu beenden, und drücken Sie dann die Enter-Taste, um Yes (Ja) auszuwählen.

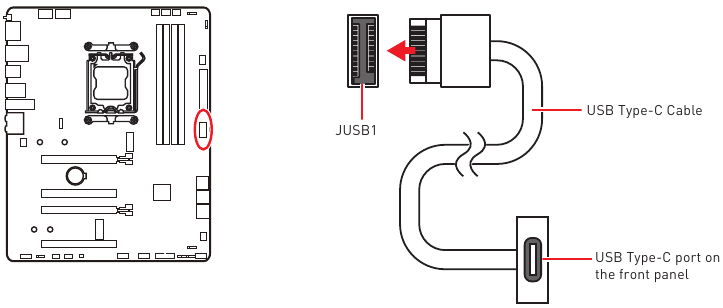

JUSB1: USB 3.2 Gen 2 10Gbps Type-C Frontpanel-Anschluss
Dieser Anschluss ermöglicht es Ihnen, einen USB Type-C Anschluss an der Vorderseite anzuschließen. Der Anschluss verfügt über ein narrensicheres Design. Achten Sie beim Anschließen des Kabels darauf, es in der entsprechenden Ausrichtung zu verbinden.

JUSB2: USB 3.2 Gen 1 Anschluss
Diese Anschlüsse ermöglichen es Ihnen, USB 3.2 Gen 1 5Gbps Ports an der Vorderseite anzuschließen.

Pin	Signal Name	Pin	Signal Name
1	Power	2	USB3_RX_DN
3	USB3_RX_DP	4	Ground
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Ground	8	USB2.0-
9	USB2.0+	10	Ground
11	USB2.0+	12	USB2.0-
13	Ground	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Ground
17	USB3_RX_DP	18	USB3_RX_DN
19	Power	20	No Pin

Beachten Sie, dass die Power- und Ground-Pins korrekt angeschlossen werden müssen, um mögliche Schäden zu vermeiden.

JUSB3~4: USB 2.0 Anschlüsse
Diese Anschlüsse ermöglichen es Ihnen, USB 2.0 Ports an der Vorderseite anzuschließen.

Pin	Signal Name	Pin	Signal Name
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Ground	8	Ground
9	No Pin	10	NC

• Beachten Sie, dass die VCC- und Masse-Pins korrekt angeschlossen werden müssen, um mögliche Schäden zu vermeiden.
• Um Ihr iPad, iPhone und iPod über die USB-Anschlüsse aufzuladen, installieren Sie bitte das MSI Center Dienstprogramm.

JTPM1: TPM-Modulanschluss
Dieser Anschluss ist für TPM (Trusted Platform Module). Weitere Details und Anwendungsmöglichkeiten entnehmen Sie bitte dem Handbuch der TPM-Sicherheitsplattform.

Pin	Signalname	Pin	Signalname
1	SPI Power	2	SPI Chip Select
3	Master In Slave Out (SPI-Daten)	4	Master Out Slave In (SPI-Daten)
5	Reserviert	6	SPI Clock
7	Ground	8	SPI Reset
9	Reserviert	10	No Pin
11	Reserviert	12	Interrupt Request

CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Lüfteranschlüsse
Lüfteranschlüsse können als PWM (Pulsweitenmodulation)-Modus oder DC-Modus klassifiziert werden. Lüfteranschlüsse im PWM-Modus liefern eine konstante 12V-Ausgabe und passen die Lüfterdrehzahl mit einem Drehzahlregelsignal an. Lüfteranschlüsse im DC-Modus steuern die Lüfterdrehzahl durch Ändern der Spannung. Die Lüfteranschlüsse im Auto-Modus können den PWM- und DC-Modus automatisch erkennen.
Sie können Lüfter im BIOS> HARDWARE MONITOR-Bereich steuern. Dort können Sie DC oder PWM für Ihren Lüftertyp einstellen. Aktivieren Sie den Smart Fan Mode, damit sich die Lüfterdrehzahl entsprechend der CPU- oder Systemtemperatur ändert. Deaktivieren Sie den Smart Fan Mode, damit der Lüfter mit maximaler Drehzahl läuft.

Stellen Sie sicher, dass die Lüfter nach dem Umschalten des PWM-/DC-Modus ordnungsgemäß funktionieren.

Pinbelegung PWM-Modus

Pin	Signalname	Pin	Signalname
1	Ground	2	+12V
3	Sense	4	Drehzahlsteuersignal

Pinbelegung DC-Modus

Pin	Signalname	Pin	Signalname
1	Ground	2	Spannungsregelung
3	Sense	4	NC

Spezifikationen der Lüfteranschlüsse

Anschluss	Standard-Lüftermodus	Max. Stromstärke	Max. Leistung
CPU_FAN1	Auto-Modus	3A	36W
PUMP_FAN1	PWM-Modus	3A	36W
SYS_FAN1~4	DC-Modus	2A	24W

JBAT1: CMOS zurücksetzen (BIOS zurücksetzen) Jumper
Es befindet sich ein CMOS-Speicher auf der Hauptplatine, der extern über eine Batterie auf der Hauptplatine mit Strom versorgt wird, um Systemkonfigurationsdaten zu speichern. Wenn Sie die Systemkonfiguration löschen möchten, stellen Sie die Jumper so ein, dass der CMOS-Speicher gelöscht wird.


Daten behalten (Standard)

CMOS löschen/ BIOS zurücksetzen

BIOS auf Standardwerte zurücksetzen

1. Schalten Sie den Computer aus und ziehen Sie das Netzkabel ab.
2. Verwenden Sie eine Jumper-Kappe, um JBAT1 für etwa 5-10 Sekunden kurzzuschließen.
3. Entfernen Sie die Jumper-Kappe von JBAT1.
4. Stecken Sie das Netzkabel ein und schalten Sie den Computer ein.

BAT1: CMOS-Batterie
Wenn die CMOS-Batterie entladen ist, wird die Zeit im BIOS zurückgesetzt und die Systemkonfigurationsdaten gehen verloren. In diesem Fall müssen Sie die CMOS-Batterie ersetzen.

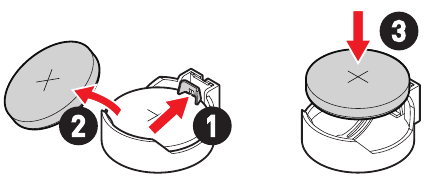

CMOS-Batterie ersetzen

1. Drücken Sie den Halteclip, um die Batterie zu lösen.
2. Entfernen Sie die Batterie aus der Fassung.
3. Setzen Sie die neue CR2032-Knopfzellenbatterie mit dem +-Zeichen nach oben ein. Stellen Sie sicher, dass der Halter die Batterie sicher festhält.


JRGB1~2: RGB-LED-Anschlüsse
Die JRGB-Anschlüsse ermöglichen den Anschluss von 5050 RGB-LED-Streifen mit 12V.

Pin	Signalname	Pin	Signalname
1	+12V	2	G
3	R	4	B

RGB-LED-Streifenanschluss

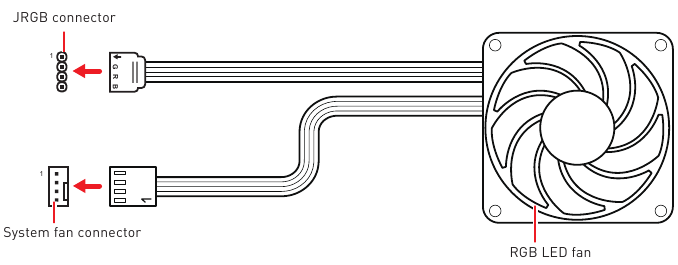

RGB-LED-Lüfteranschluss

• Der JRGB-Anschluss unterstützt bis zu 2 Meter durchgehende 5050 RGB-LED-Streifen (12V/G/R/B) mit einer maximalen Leistungsaufnahme von 3A (12V).
• Schalten Sie immer das Netzteil aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den RGB-LED-Streifen installieren oder entfernen.
• Bitte verwenden Sie die Software von MSI, um den erweiterten LED-Streifen zu steuern.

JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED-Anschlüsse
Die JARGB_V2-Anschlüsse ermöglichen den Anschluss von ARGB Gen2 und ARGB-basierten LED-Streifen. Der JARGB_V2-Anschluss unterstützt bis zu 240 einzeln ansteuerbare RGB-LEDs mit einer maximalen Leistungsaufnahme von 3A (5V).

Pin	Signalname	Pin	Signalname
1	+5V	2	Data
3	No Pin	4	Ground

Adressierbarer RGB-LED-Streifenanschluss

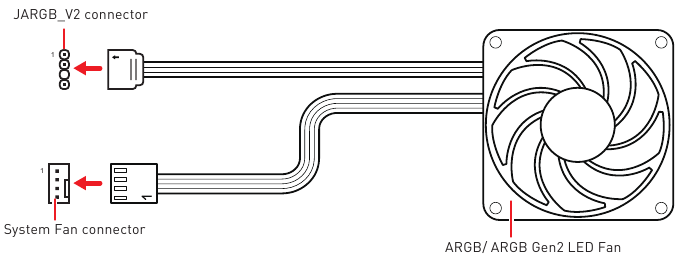

Adressierbarer RGB-LED-Lüfteranschluss

Schließen Sie nicht den falschen Typ von LED-Streifen an. Der JRGB-Anschluss und der JARGB_V2-Anschluss liefern unterschiedliche Spannungen, und das Anschließen eines ARGB 5V LED-Streifens an den JRGB-Anschluss führt zu einer Beschädigung des LED-Streifens.

• Wenn Sie ARGB Gen1 und ARGB Gen2 LED-Streifen an denselben Anschluss anschließen, kann dies zu Problemen führen. Bitte mischen Sie ARGB Gen1 und ARGB Gen2 LED-Streifen nicht miteinander.
• Es wird empfohlen, LED-Streifen derselben Spezifikation zu installieren, um die besten Effekte zu erzielen.
• Schalten Sie immer das Netzteil aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den adressierbaren RGB-LED-Streifen installieren oder entfernen.
• Bitte verwenden Sie die Software von MSI, um den erweiterten LED-Streifen zu steuern.

JOCFS1: Safe Boot Jumper
Dieser Jumper wird für Safe Boot verwendet. Sobald er aktiviert ist, startet das System mit Standardeinstellungen und einem niedrigeren PCIe (von der CPU)-Modus.

Normal (Standard)
Starten mit den gespeicherten BIOS-Einstellungen.

Aktiviert
Wenden Sie die BIOS-Standardeinstellungen und den niedrigeren PCIe (von der CPU)-Modus für Safe Boot an.

JDASH1: Tuning-Controller-Steckverbinder
Dieser Steckverbinder wird verwendet, um ein optionales Tuning-Controller-Modul anzuschließen.

Pin	Signalname	Pin	Signalname
1	Pin nicht vorhanden	2	NC
3	MCU_SMB_SCL_M	4	MCU_SMB_SDA_M
5	VCC5	6	Masse

Onboard-LEDs

EZ Debug LED

Diese LEDs zeigen den Debug-Status des Motherboards an.

CPU – zeigt an, dass die CPU nicht erkannt wird oder fehlschlägt.
DRAM – zeigt an, dass DRAM nicht erkannt wird oder fehlschlägt.
VGA – zeigt an, dass die GPU nicht erkannt wird oder fehlschlägt.
BOOT – zeigt an, dass das Startgerät nicht erkannt wird oder fehlschlägt.

LED_SW1: EZ LED Control

Dieser Schalter dient zum Ein- und Ausschalten aller LEDs des Motherboards.

Installation von OS, Treibern & MSI Center

Bitte laden und aktualisieren Sie die neuesten Dienstprogramme und Treiber unter www.msi.com

Installation von Windows 10/ Windows 11

1. Schalten Sie den Computer ein.
2. Legen Sie die Windows 10/ Windows 11 Installations-CD/USB in Ihren Computer ein.
3. Drücken Sie die Neustart-Taste am Computergehäuse.
4. Drücken Sie die F11-Taste während des POST (Power-On Self Test) des Computers, um ins Boot Menu (Startmenü) zu gelangen.
5. Wählen Sie die Windows 10/ Windows 11 Installations-CD/USB aus dem Boot Menu (Startmenü).
6. Drücken Sie eine beliebige Taste, wenn der Bildschirm die Meldung "Press any key to boot from CD or DVD..." (Drücken Sie eine beliebige Taste, um von CD oder DVD zu starten...) anzeigt. Wenn nicht, überspringen Sie diesen Schritt bitte.
7. Befolgen Sie die Anweisungen auf dem Bildschirm, um Windows 10/ Windows 11 zu installieren.

Installation von Treibern mit dem MSI Driver Utility Installer

• Einige neue Netzwerkchips werden von Windows 10/ Windows 11 nicht nativ unterstützt. Es wird empfohlen, den LAN-Treiber zu installieren, bevor Treiber mit dem MSI Driver Utility Installer installiert werden. Bitte besuchen Sie www.msi.com, um den LAN-Treiber für Ihr Motherboard zu installieren.
• Der MSI Driver Utility Installer wird nur einmal angezeigt. Wenn Sie ihn während des Vorgangs abbrechen oder schließen, lesen Sie bitte das Kapitel "Live Update" im MSI Center Handbuch, um die Treiber zu installieren. Sie können auch www.msi.com besuchen, um Ihr Motherboard zu suchen und die Treiber herunterzuladen.
• Der MSI Driver Utility Installer muss über das Internet installiert werden.

1. Starten Sie Ihren Computer unter Windows 10/ Windows 11.
2. Wählen Sie Start (Start) > Settings (Einstellungen) > Windows Update (Windows Update), und wählen Sie dann Check for updates (Nach Updates suchen).
3. Der MSI Driver Utility Installer wird automatisch angezeigt.

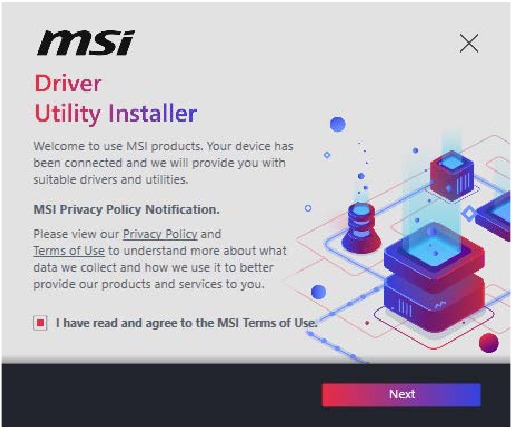

4. Wählen Sie das Kontrollkästchen "I have read and agree to the MSI Terms of Use" (Ich habe die MSI Nutzungsbedingungen gelesen und stimme ihnen zu) und klicken Sie dann auf Next (Weiter).

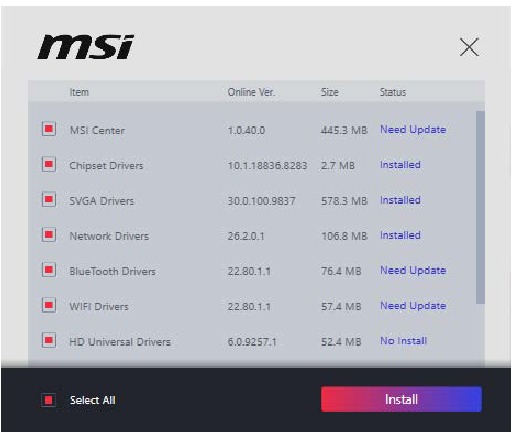

5. Aktivieren Sie das Kontrollkästchen "Select All" (Alle auswählen) in der unteren linken Ecke und klicken Sie auf Install (Installieren), um das MSI Center und die Treiber zu installieren. Der Installationsfortschritt wird unten angezeigt.

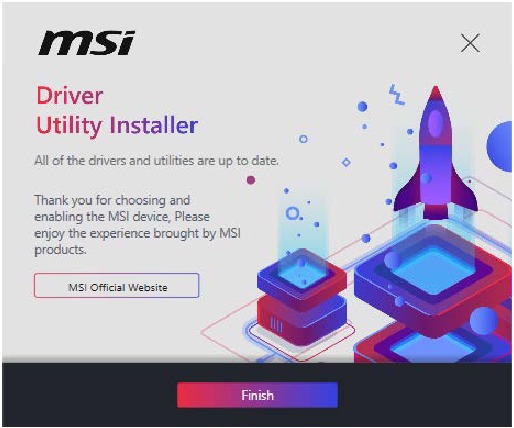

6. Sobald der Vorgang abgeschlossen ist, klicken Sie auf Finish (Fertigstellen).

MSI Center

MSI Center ist eine Anwendung, die Ihnen hilft, Spieleinstellungen einfach zu optimieren und Software zur Inhaltserstellung reibungslos zu nutzen. Es ermöglicht Ihnen auch, LED-Lichteffekte auf PCs und anderen MSI-Produkten zu steuern und zu synchronisieren. Mit MSI Center können Sie ideale Modi anpassen, die Systemleistung überwachen und die Lüftergeschwindigkeit einstellen.

MSI Center Benutzerhandbuch

Wenn Sie weitere Informationen über MSI Center wünschen, lesen Sie bitte http://download.msi.com/manual/mb/MSICENTER.pdf oder scannen Sie den QR-Code, um darauf zuzugreifen.

Die Funktionen können je nach Produkt variieren.

UEFI BIOS

MSI UEFI BIOS ist mit der UEFI (Unified Extensible Firmware Interface)-Architektur kompatibel. UEFI bietet viele neue Funktionen und Vorteile, die das traditionelle BIOS nicht erreichen kann, und wird das BIOS in Zukunft vollständig ersetzen. Das MSI UEFI BIOS verwendet UEFI als Standard-Boot-Modus, um die Fähigkeiten des neuen Chipsatzes voll auszuschöpfen.

Der Begriff BIOS in diesem Benutzerhandbuch bezieht sich auf UEFI BIOS, sofern nicht anders angegeben.

UEFI-Vorteile

• Schneller Start – UEFI kann das Betriebssystem direkt starten und den BIOS-Selbsttestprozess überspringen. Außerdem entfällt die Zeit zum Umschalten in den CSM-Modus während des POST.
• Unterstützt Festplattenpartitionen größer als 2 TB.
• Unterstützt mehr als 4 primäre Partitionen mit einer GUID Partition Table (GPT).
• Unterstützt eine unbegrenzte Anzahl von Partitionen.
• Unterstützt die vollen Fähigkeiten neuer Geräte – neue Geräte bieten möglicherweise keine Abwärtskompatibilität.
• Unterstützt sicheres Starten – UEFI kann die Gültigkeit des Betriebssystems überprüfen, um sicherzustellen, dass keine Malware den Startvorgang manipuliert.

Inkompatible UEFI-Fälle

• 32-Bit Windows Betriebssystem – dieses Motherboard unterstützt nur Windows 10/ Windows 11 64-Bit Betriebssysteme.
• Ältere Grafikkarte – das System erkennt Ihre Grafikkarte. Wenn Sie ältere Grafikkarten verwenden, wird möglicherweise eine Warnmeldung angezeigt: "There is no GOP (Graphics Output protocol) support detected in this graphics card" (Für diese Grafikkarte wurde keine GOP (Graphics Output protocol)-Unterstützung erkannt).

Wir empfehlen Ihnen, diese durch eine Grafikkarte mit GOP/UEFI-Unterstützung zu ersetzen oder eine CPU mit integrierter Grafik zu verwenden, um eine normale Funktion zu gewährleisten.

Wie überprüfe ich den BIOS-Modus?

1. Schalten Sie Ihren Computer ein.
2. Drücken Sie die Delete-Taste, wenn während des Startvorgangs die Meldung "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" (Drücken Sie die DEL-Taste, um das Setup-Menü aufzurufen, F11, um das Boot-Menü aufzurufen) auf dem Bildschirm erscheint.
3. Nach dem Aufrufen des BIOS können Sie den BIOS Mode (BIOS-Modus) oben auf dem Bildschirm überprüfen.


BIOS-Setup

Die Standardeinstellungen bieten die optimale Leistung für Systemstabilität unter normalen Bedingungen. Sie sollten immer die Standardeinstellungen beibehalten, um mögliche Systemschäden oder Startfehler zu vermeiden, es sei denn, Sie sind mit dem BIOS vertraut.

• BIOS-Elemente werden kontinuierlich aktualisiert, um die Systemleistung zu verbessern. Daher kann die Beschreibung leicht vom neuesten BIOS abweichen und sollte nur als Referenz dienen. Sie können sich auch auf das HELP (Hilfe)-Informationsfeld für die Beschreibung des BIOS-Elements beziehen.
• Die BIOS-Bildschirme, Optionen und Einstellungen variieren je nach System.

Aufrufen des BIOS-Setups

Drücken Sie die Delete-Taste, wenn während des Startvorgangs die Meldung "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" (Drücken Sie die DEL-Taste, um das Setup-Menü aufzurufen, F11, um das Boot-Menü aufzurufen) auf dem Bildschirm erscheint.

Funktionstaste

F1:	General Help list (Allgemeine Hilfeliste)
F2:	Add/ Remove a favorite item (Favoriten hinzufügen/entfernen)
F3:	Enter Favorites menu (Favoritenmenü aufrufen)
F4:	Enter CPU Specifications menu (CPU-Spezifikationen-Menü aufrufen)
F5:	Enter Memory-Z menu (Memory-Z-Menü aufrufen)
F6:	Load optimized defaults (Optimierte Standardwerte laden)
F7:	Switch between Advanced mode and EZ mode (Zwischen Advanced-Modus und EZ-Modus wechseln)
F8:	Load Overclocking Profile (Übertaktungsprofil laden)
F9:	Save Overclocking Profile (Übertaktungsprofil speichern)
F10:	Save Change and Reset* (Änderungen speichern und zurücksetzen*)
F12:	Take a screenshot and save it to USB flash drive (FAT/ FAT32 format only) (Screenshot erstellen und auf USB-Stick speichern (nur FAT/ FAT32-Format)).
Ctrl+F:	Enter Search page (Suchseite aufrufen)

* Wenn Sie F10 drücken, erscheint ein Bestätigungsfenster, das die Änderungsinformationen anzeigt. Wählen Sie zwischen Yes (Ja) oder No (Nein), um Ihre Auswahl zu bestätigen.

BIOS-Benutzerhandbuch

Wenn Sie weitere Anweisungen zur Einrichtung des BIOS wünschen, lesen Sie bitte https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOS.pdf oder scannen Sie den QR-Code, um darauf zuzugreifen.

Die Funktionen können je nach Produkt variieren.

BIOS zurücksetzen

Möglicherweise müssen Sie die Standard-BIOS-Einstellungen wiederherstellen, um bestimmte Probleme zu lösen. Es gibt mehrere Möglichkeiten, das BIOS zurückzusetzen:

• Gehen Sie ins BIOS und drücken Sie F6, um optimized defaults (optimierte Standardwerte) zu laden.
• Schließen Sie den Clear CMOS (CMOS löschen)-Jumper auf dem Motherboard kurz.

Stellen Sie sicher, dass der Computer ausgeschaltet ist, bevor Sie CMOS-Daten löschen. Bitte beachten Sie den Abschnitt zum Clear CMOS (CMOS löschen)-Jumper zum Zurücksetzen des BIOS.

BIOS aktualisieren

BIOS aktualisieren mit M-FLASH

Vor dem Update:
Bitte laden Sie die neueste BIOS-Datei, die zu Ihrem Motherboard-Modell passt, von der MSI-Website herunter. Speichern Sie dann die BIOS-Datei auf dem USB-Flash-Laufwerk.

BIOS aktualisieren:

1. Wechseln Sie mit dem Multi-BIOS-Schalter zum Ziel-BIOS-ROM. Bitte überspringen Sie diesen Schritt, wenn Ihr Motherboard diesen Schalter nicht hat.
2. Stecken Sie das USB-Flash-Laufwerk mit der Update-Datei in den USB-Anschluss.
3. Bitte beachten Sie die folgenden Methoden, um in den Flash-Modus zu gelangen.
   • Starten Sie neu und drücken Sie die Ctrl + F5-Taste während des POST und klicken Sie auf Yes (Ja), um das System neu zu starten.
     Drücken Sie <Ctrl+F5>, um M-Flash für das BIOS-Update zu aktivieren.

   • Starten Sie neu und drücken Sie die Del-Taste während des POST, um das BIOS aufzurufen. Klicken Sie auf die Schaltfläche M-FLASH (M-Flash) und klicken Sie auf Yes (Ja), um das System neu zu starten.

4. Wählen Sie eine BIOS-Datei aus, um den BIOS-Update-Vorgang durchzuführen.
5. Klicken Sie bei Aufforderung auf Yes (Ja), um die BIOS-Wiederherstellung zu starten.
6. Nachdem der Flash-Vorgang zu 100 % abgeschlossen ist, startet das System automatisch neu.

BIOS aktualisieren mit MSI Center

Vor dem Update:

1. Stellen Sie sicher, dass der LAN-Treiber bereits installiert und die Internetverbindung richtig eingerichtet ist.
2. Bitte schließen Sie alle anderen Anwendungssoftware, bevor Sie das BIOS aktualisieren.

So aktualisieren Sie das BIOS:

1. Installieren und starten Sie MSI Center und gehen Sie zur Support (Support)-Seite.
2. Wählen Sie Live Update (Live-Update) und klicken Sie auf die Schaltfläche Advance (Erweitert).
3. Wählen Sie die BIOS-Datei und klicken Sie auf die Schaltfläche Install (Installieren).
4. Die Installationserinnerung wird angezeigt, klicken Sie dann auf die Schaltfläche Install (Installieren) darauf.
5. Das System wird automatisch neu starten, um das BIOS zu aktualisieren.
6. Nachdem der Flash-Vorgang zu 100 % abgeschlossen ist, startet das System automatisch neu.

BIOS aktualisieren mit der Flash BIOS Taste

1. Bitte laden Sie die neueste BIOS-Datei, die zu Ihrem Motherboard-Modell passt, von der MSI®-Website herunter.
2. Benennen Sie die BIOS-Datei in MSI.ROM um und speichern Sie sie im Stammverzeichnis des USB-Speichergeräts.
3. Verbinden Sie das Netzteil mit CPU_PWR1 und ATX_PWR1. (CPU und Arbeitsspeicher müssen nicht installiert werden.)
4. Stecken Sie das USB-Speichergerät mit der MSI.ROM-Datei in den Flash BIOS Port an der hinteren I/O-Blende.
5. Drücken Sie die Flash BIOS Button (Flash BIOS Taste), um das BIOS zu aktualisieren, und die LED beginnt zu blinken.
6. Die LED erlischt, wenn der Vorgang abgeschlossen ist.

Sicherheitshinweise

• Die in diesem Paket enthaltenen Komponenten sind anfällig für Schäden durch elektrostatische Entladung (ESD). Bitte beachten Sie die folgenden Anweisungen, um eine erfolgreiche Computermontage zu gewährleisten.
• Stellen Sie sicher, dass alle Komponenten sicher angeschlossen sind. Lose Verbindungen können dazu führen, dass der Computer eine Komponente nicht erkennt oder nicht startet.
• Halten Sie das Mainboard an den Rändern, um empfindliche Komponenten nicht zu berühren.
• Es wird empfohlen, beim Umgang mit dem Mainboard ein Erdungsarmband (ESD-Armband) zu tragen, um elektrostatische Schäden zu vermeiden. Falls kein ESD-Armband verfügbar ist, entladen Sie sich statischer Elektrizität, indem Sie ein anderes Metallobjekt berühren, bevor Sie das Mainboard anfassen.
• Bewahren Sie das Mainboard in einem elektrostatisch abschirmenden Behälter oder auf einer antistatischen Unterlage auf, wenn es nicht installiert ist.
• Bevor Sie den Computer einschalten, stellen Sie sicher, dass sich keine losen Schrauben oder Metallkomponenten auf dem Mainboard oder irgendwo im Computergehäuse befinden.
• Starten Sie den Computer nicht, bevor die Installation abgeschlossen ist. Dies könnte zu dauerhaften Schäden an den Komponenten sowie zu Verletzungen des Benutzers führen.
• Wenn Sie bei einem Installationsschritt Hilfe benötigen, wenden Sie sich bitte an einen zertifizierten Computertechniker.
• Schalten Sie immer das Netzteil aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie eine Computerkomponente installieren oder entfernen.
• Bewahren Sie dieses Benutzerhandbuch zum späteren Nachschlagen auf.
• Halten Sie dieses Mainboard von Feuchtigkeit fern.
• Stellen Sie sicher, dass Ihre Steckdose die gleiche Spannung liefert, wie auf dem PSU angegeben, bevor Sie das PSU an die Steckdose anschließen. ∙ Verlegen Sie das Netzkabel so, dass niemand darauf treten kann. Legen Sie nichts auf das Netzkabel.
• Alle Hinweise und Warnungen auf dem Mainboard sollten beachtet werden.
• Sollte eine der folgenden Situationen eintreten, lassen Sie das Mainboard von Servicepersonal überprüfen:
  • Flüssigkeit ist in den Computer eingedrungen.
  • Das Mainboard wurde Feuchtigkeit ausgesetzt.
  • Das Mainboard funktioniert nicht richtig oder Sie können es nicht gemäß der Benutzeranleitung zum Funktionieren bringen.
  • Das Mainboard ist heruntergefallen und beschädigt worden.
  • Das Mainboard weist offensichtliche Bruchspuren auf.
• Lassen Sie dieses Mainboard nicht in einer Umgebung über 60°C (140°F), da dies das Mainboard beschädigen kann.

Referenzen

• MSI® ANLEITUNG zur Installation der Frontpanel-Anschlüsse (JFP1) - YouTube
• MSI® ANLEITUNG zur Installation von SATA-HDDs - YouTube
• MSI® ANLEITUNG zur Installation einer Grafikkarte im PCIe x16 Steckplatz mit Butterfly-Verschluss - YouTube
• MSI® ANLEITUNG zur Installation/Deinstallation einer AMD AM5 CPU - YouTube
• MSI® ANLEITUNG zur Installation oder Deinstallation von DIMM-Speichermodulen - YouTube
• MSI® ANLEITUNG zur Installation des Mainboards mit Drehmomentschraubendreher - YouTube
• MSI® ANLEITUNG zur Installation der Netzteilanschlüsse - YouTube
• MSI - Weiterleitung
• http://download.msi.com/manual/mb/MSICENTER.pdf
• https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOS.pdf

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

MSI PRO B650-P WIFI - Mainboard-Handbuch herunterladen

Verfügbare Sprachen
