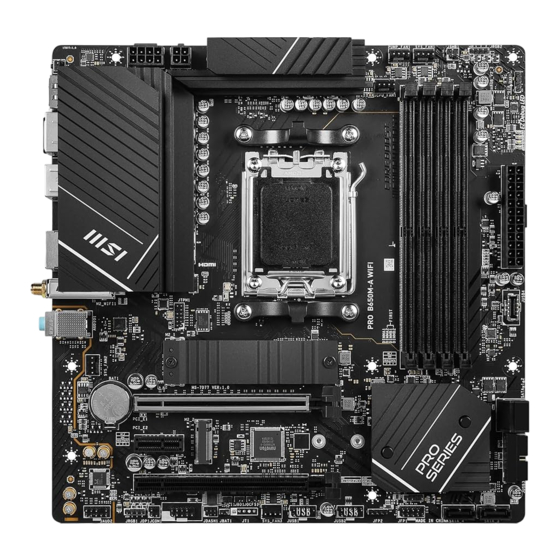

MSI PRO B650M-A WIFI Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. MSI Anleitungen
  4. Mainboards
  5. PRO B650M-A WIFI
  6. Benutzerhandbuch

MSI PRO B650M-A WIFI Benutzerhandbuch

Vorschau ausblenden
1
2
Inhalt
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 56

Quicklinks

Diese Anleitung herunterladen
PRO B650M-A WIFI
PRO B650M-A
Motherboard
User Guide
Benutzerhandbuch
Manuel d'utilisation
Руководство пользователя
取扱説明書
사용 명서
使用手冊
使用手册

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MSI PRO B650M-A WIFI

Inhaltszusammenfassung für MSI PRO B650M-A WIFI

  • Seite 1 PRO B650M-A WIFI PRO B650M-A Motherboard User Guide Benutzerhandbuch Manuel d’utilisation Руководство пользователя 取扱説明書 사용 명서 使用手冊 使用手册...
  • Seite 2 English Deutsch Français Русский 日本語 한국어 繁體中文 简体中文...
  • Seite 56 Lieferumfang ....................21 Anschlüsse auf der Rückseite .................22 LAN Port LED Zustandstabelle ................23 Audiobuchsen ....................... 23 Antennen installieren (nur für PRO B650M-A WIFI） ........... 25 Übersicht der Komponenten ................26 CPU Sockel ......................27 DIMM Steckplätze ....................28 PCI_E1~3: PCIe Erweiterungssteckplätze ............29 M2_1~2: M.2 Steckplätze (Key M) ................
  • Seite 57 Onboard LEDs ....................45 EZ DEBUG LED ..................... 45 Installation von OS, Treibern & MSI Center ............46 Installation von Treibern mit dem MSI Driver Utility Installer ......47 MSI Center ......................49 UEFI BIOS ......................50 BIOS Setup ......................51 Reset des BIOS ..................... 52...

  • Seite 58: Schnellstart

    Schnellstart Danke, dass Sie das MSI® Motherboard gewählt haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur Installation Ihres Computers. Manche Installationen bieten auch die Videodemonstrationen. Klicken Sie auf die URL, um diese Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen.

  • Seite 59: Sicherheitshinweis

    Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
  • Seite 60 Hinweise zum Gehäuseabstandshalter Um eine Beschädigung des Motherboards zu vermeiden, sind unnötige Abstandshalter zwischen den Motherboard-Schaltkreisen und dem Computergehäuse verboten. Die Schilder „Case Standoff Keep Out Zone (Gehäuseabstandszone freihalten )“ auf der Rückseite des Motherboards (wie unten gezeigt) dienen als entsprechender Hinweis für den Anwender.

  • Seite 61: Installation Des Prozessors

    Installation des Prozessors ⚽ ∙ https://youtu.be/cltgIYiGtWY...
  • Seite 62 ⚠ Wichtig Wenn Sie den schraubbaren CPU-Kühlkörper installieren, folgen Sie bitte der Abbildung unten, um zuerst das Retentionsmodul zu entfernen und dann den Kühlkörper zu installieren.
  • Seite 63 Installation des DDR5-Speichers ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...

  • Seite 64: Anschließen Der Frontpanel-Stiftleiste

    Anschließen der Frontpanel-Stiftleiste ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...

  • Seite 65: Installation Des Motherboards

    Installation des Motherboards ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Drehmoment 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 66 Stromanschlüsse anschliessen ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1 CPU_PWR2...

  • Seite 67: Installation Der Sata-Laufwerke

    Installation der SATA-Laufwerke ⚽ ∙ http://youtu.be/RZsMpqxythc...

  • Seite 68: Einbau Der Grafikkarte

    Einbau der Grafikkarte ⚽ ∙ http://youtu.be/mG0GZpr9w_A...

  • Seite 69: Peripheriegeräte

    Peripheriegeräte (nur für PRO B650M-A WIFI）...

  • Seite 70: Einschalten

    Einschalten...

  • Seite 71: Spezifikationen

    Spezifikationen ∙ Unterstützt Desktop-Prozessoren der AMD Ryzen 7000-Serie* ∙ Prozessor Sockel AM5 * Bitte besuchen Sie www.msi.com, um den neuesten Support-Status zu erhalten, wenn neue Prozessoren veröffentlicht werden. Chipsatz AMD B650 Chipsatz ∙ 4x DDR5 Speicherplätze, aufrüstbar bis 192 GB* ∙...
  • Seite 72 Fortsetzung der vorherigen Spalte ∙ 2x M.2 Steckplätze (Key M) • M2_1 Steckplatz (von CPU) • Unterstützt bis zu PCIe 4.0 x4 M.2 SSD Steckplätze • Unterstützt 2260/ 2280 Speichergeräte • M2_2 Steckplatz (von CPU) • Unterstützt bis zu PCIe 4.0 x4 •...
  • Seite 73 Fortsetzung der vorherigen Spalte ∙ 1x 24-poliger ATX Stromanschluss Stromanschlüsse ∙ 1x 8-poliger +12V Stromanschluss ∙ 1x 4-poliger ATX 12V Stromanschluss ∙ 1x USB 3.2 Gen 2 10Gbit/s Typ-C Frontplattenanschluss (vom B650 Chipsatz) ∙ 1x USB 3.2 Gen 1 5Gbit/s Anschluss (vom B650 Chipsatz) Interne USB •...
  • Seite 74 ∙ 9,6 Zoll x 9,6 Zoll (24,3 cm x 24,3 cm) ∙ 1x 256 Mb Flash ∙ UEFI AMI BIOS BIOS Funktionen ∙ ACPI 6.4, SMBIOS 3.5 ∙ Mehrsprachenunterstützung ∙ Treiber ∙ MSI Center Software ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...

  • Seite 75: Besondere Funktionen

    • Super Charger RGB Unterstützung • Gerätebeschleunigung • Mystic Light Extension (RGB) • Smart Image Finder • Mystic Light Extension (A-RAINBOW • MSI Companion • Systemdiagnose • Unterstützung für Umgebungsgeräte Thermische Eigenschaften BIOS • Erweitertes Kühlkörperdesign • Click BIOS 5 •...

  • Seite 76: Lieferumfang

    • 1x Schnellinstallationsanleitung • 1x Zulassungshinweise der Europäischen Union Kabel • 1x SATA 6Gb/s Kabel Zubehör • 1x Wi-Fi Antennenanschlüsse (nur für PRO B650M-A WIFI） • 1x M.2 Schraube + Abstand (2 Stück pro Packung) • 1x Anschlussblende ⚠ Wichtig Falls einer der oben aufgeführten Artikel beschädigt ist oder fehlt, wenden Sie sich...

  • Seite 77: Anschlüsse Auf Der Rückseite

    DisplayPort USB 3.2 Gen 2 (10Gbit/s) Typ-A Anschlüsse (von CPU) USB 3.2 Gen 1 (5Gbit/s) Typ-A Anschlüsse (vom Hub-1074) 2,5 Gbit/s LAN-Anschluss Wi-Fi Antennenanschlüsse (nur für PRO B650M-A WIFI） Audiobuchsen ∙ Blau - Line In ∙ Grün - Line-Out ∙ Rosa - Mic-In HDMI™...

  • Seite 78: Lan Port Led Zustandstabelle

    LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Geschwindigkeit Keine Verbindung Off (Aus) 10 Mbit/s Gelb Verbindung Grün 100/1000 Mbit/s Blinkt Datenaktivität Orange 2,5 Gbit/s Audiobuchsen Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT...
  • Seite 79 Audiobuchsen für 4 Kanal Anlage AUDIO INPUT Rear Front Audiobuchsen für 5.1 Kanal Anlage AUDIO INPUT Rear Front Center/ Subwoofer Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer Front Panel...

  • Seite 80: Antennen Installieren

    Antennen installieren (nur für PRO B650M-A WIFI） 1. Schrauben Sie die Antennen fest an die Antennenanschlüsse, wie gezeigt. 2. Richten Sie die Antennenspitzen aus.

  • Seite 81: Übersicht Der Komponenten

    Übersicht der Komponenten JARGB_V2_2 DIMMA1 DIMMA2 DIMMB1 DIMMB2 ATX_PWR1 JTPM1 JUSB4 M2_1 SYS_FAN2 PCI_E1 SATA▼_1▲_2 PCI_E2 M2_2 JUSB3 PCI_E3 JARGB_V2_1...

  • Seite 82: Cpu Sockel

    Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.

  • Seite 83: Dimm Steckplätze

    Es wird empfohlen, ein effizienteres Speicherkühlsystem bei einer Vollbestückung ∙ des DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule ∙ sind abhängig von der installierten CPU und den installierten Geräten. ∙ Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: www.msi.com.

  • Seite 84: Pci_E1~3: Pcie Erweiterungssteckplätze

    PCI_E1~3: PCIe Erweiterungssteckplätze PCI_E1: PCIe 4.0 x16 (von CPU) PCI_E2: PCIe 3.0 x1 (vom B650 Chipsatz) PCI_E3: PCIe 4.0 x4 (vom B650 Chipsatz) ⚠ Wichtig ∙ Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet.

  • Seite 85: M2_1~2: M.2 Steckplätze (Key M)

    M2_1~2: M.2 Steckplätze (Key M) M2_1 M2_2 ⚠ Wichtig Wenn Ihre M.2-SSD mit einem eigenen Kühlkörper ausgestattet ist, entfernen Sie bitte die M.2-Platte und installieren Sie dann die M.2-SSD im M.2-Steckplatz. Installieren Sie nicht den mit Ihrem Motherboard gelieferten Kühlkörper Installieren des M.2-Moduls im M2_1-Steckplatz 1.
  • Seite 86 3. Befestigen Sie den mitgelieferten M.2-Abstandshalter entsprechend Ihrer M.2 2260 SSD Länge. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren. 4. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 5. Drehen Sie bei 2280 SSD den EZ M.2 Clip, um die M.2 SSD zu befestigen. Sichern Sie bei 2260-SSDs die M.2-SSD mit der mitgelieferten M.2-Schraube.
  • Seite 87 Installieren des M.2-Moduls im M2_2-Steckplatz 1. Befestigen Sie den mitgelieferten M.2-Abstandshalter entsprechend Ihrer M.2 SSD Länge. 2. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 3. Schrauben Sie den M.2 SSD mit 8,5H M.2-Schraube. 30º 30º Schraube Abstandshalter...

  • Seite 88: Sata1~4: Sata 6Gb/S Anschlüsse

    SATA1~4: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA4 SATA2 SATA3 SATA1 ⚠ Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die ∙ Folge sein.

  • Seite 89: Jaud1: Audioanschluss Des Frontpanels

    JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. Signalname Signalname MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Frontpanel-Anschlüsse Der JFP1-Anschluss steuert das Einschalten, Zurücksetzen und die LEDs an Ihrem PC-Gehäuse/Gehäuse.

  • Seite 90: Cpu_Pwr1~2, Atx_Pwr1: Stromanschlüsse

    CPU_PWR1~2, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1 Signalname Signalname Ground Ground Ground Ground +12V +12V +12V +12V CPU_PWR2 Signalname Signalname CPU_PWR1 Ground Ground +12V +12V ATX_PWR1 CPU_PWR2 Signalname Signalname +3,3V +3,3V Ground Ground Ground PWR OK ATX_PWR1 5VSB +12V...

  • Seite 91: Jci1: Gehäusekontaktanschluss

    JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1 -Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4.

  • Seite 92: Jusb4: Usb 3.2 Gen 2 10Gbit/S Typ-C Frontplattenanschluss

    JUSB4: USB 3.2 Gen 2 10Gbit/s Typ-C Frontplattenanschluss Mit diesem Anschluss können Sie den USB 3.2 Gen 2 Typ-C Anschluss auf dem Frontpanel verbinden. Der Anschluss verfügt über ein besonders sicheres Design. Wenn Sie das Kabel anschließen, müssen Sie es in der entsprechenden Ausrichtung verbinden.

  • Seite 93: Jusb1~2: Usb 2.0 Anschlüsse

    Schäden kommen. Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren ∙ Sie bitte die MSI® Center-Dienstprogramm. JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.

  • Seite 94: Jocfs1: Steckbrücke Für Sicheren Start

    JOCFS1: Steckbrücke für sicheren Start Diese Steckbrücke wird für den sicheren Start verwendet. Nach der Aktivierung startet das System mit den Standardeinstellungen und dem niedrigeren PCIe-Modus (von der CPU). Normal Aktiviert Wenden Sie die BIOS- (Standardwert) Standardeinstellungen Booten Sie mit den und den niedrigeren gespeicherten BIOS- PCIe-Modus (von der...
  • Seite 95 CPU_FAN1, PUMP_FAN1, SYS_FAN1~3: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Der Auto-Modus der Lüfteranschlüsse kann den PWM- und DC-Modus automatisch erfassen.

  • Seite 96: Jbat1: Clear Cmos Steckbrücke (Reset Bios)

    JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten...

  • Seite 97: Jrgb1~2: Rgb Led Anschluss

    ∙ R/B) mit der maximalen Leistung von 3 A (12 V) Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. ∙ Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens.

  • Seite 98: Jargb_V2_1~2: A-Rainbow V2 (Argb Gen2) Led Anschlüsee

    JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED Anschlüsee Mit den JARGB_V2-Anschlüssen können Sie die ARGB Gen2 und die ARGB-basierten LED-Streifen anschließen. Der JARGB_V2-Anschluss unterstützt bis zu 240 einzeln adressierbare RGB-LEDs mit einer maximalen Nennleistung von 3 A (5 V). Signalname Signalname Data No Pin Ground...
  • Seite 99 Es wird empfohlen, LED-Streifen mit der gleichen Spezifikation zu installieren, um ∙ die besten Effekte zu erzielen. ∙ Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙...

  • Seite 100: Onboard Leds

    Onboard LEDs EZ DEBUG LED Diese LEDs zeigen den Debug-Status des Motherboards an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft.

  • Seite 101: Installation Von Os, Treibern & Msi Center

    Installation von OS, Treibern & MSI Center Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 10/ Windows 11 1. Schalten Sie den Computer ein. 2. Legen Sie die Windows 10/ Windows 11-Installations-Disk oder das USB- Flashlaufwerk in das optisches Laufwerk.

  • Seite 102: Installation Von Treibern Mit Dem Msi Driver Utility Installer

    MSI Driver Utility Installer installieren. Informationen zur Installation des LAN-Treibers für Ihr Motherboard finden Sie unter: www.msi.com. Das MSI Driver Utility Installer wird nur einmal angezeigt. Wenn Sie es während des ∙ Vorgangs abbrechen oder schließen, lesen Sie bitte das Kapitel „Live Update“ im MSI Center-Handbuch, um die Treiber zu installieren.
  • Seite 103 5. Aktivieren Sie das Kontrollkästchen „Alle auswählen“ in der unteren linken Ecke und klicken Sie auf „Installieren“, um MSI Center und Treiber zu installieren. Der Fortschritt der Installation wird am unteren Rand des Fensters angezeigt. 6. Nachdem die Installation erfolgreich ausgeführt wurde, klicken Sie auf...

  • Seite 104: Msi Center

    MSI Center MSI Center ist eine Anwendung, mit der Sie die Spieleinstellungen einfach optimieren und die Software zur Erstellung von Inhalten einstellen können. Außerdem können Sie LED-Lichteffekte in PCs und anderen MSI-Produkten steuern und synchronisieren. Mit MSI Center können Sie ideale Modi einstellen, die Systemleistung überwachen und die Lüftergeschwindigkeit anpassen.

  • Seite 105: Uefi Bios

    UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen.

  • Seite 106: Bios Setup

    Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten. BIOS-Benutzerhandbuch Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOSde.pdf oder scannen Sie den QR-Code. ⚠ Wichtig Die Funktionen können je nach Produkt variieren.

  • Seite 107: Reset Des Bios

    Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter. und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Wechseln Sie mit dem Multi-BIOS-Switch zum Ziel-BIOS-ROM. Überspringen Sie diesen Schritt, wenn Ihr Motherboard diesen Schalter nicht hat.
  • Seite 108 1. Laden Sie bitte die neueste BIOS Version, die das Modell des Motherboards entspricht, von der offiziellen MSI® Website. 2. Benennen die BIOS-Datei im MSI.ROM um und speichern Sie die Datei im Root- Verzeichnis des USB 2.0-Speichermedien. 3. Verbinden Sie die Stromversorgung an dem CPU_PWR1 und ATX_PWR1-Stecker.
  • Seite 327 安裝處理器 ⚽ ∙ https://youtu.be/cltgIYiGtWY...
  • Seite 329 安裝 DDR5 模組 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 331 安裝主機板 ⚽ ∙ https://youtu.be/wWI6Qt51Wnc 扭矩 ： 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 332 連接電源接頭 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1 CPU_PWR2...
  • Seite 333 安裝 SATA 驅動程序 ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 334 安裝顯卡 ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Seite 335 連接周邊裝置 (僅 PRO B650M-A WIFI 配置）...
  • Seite 336 開啟電源...
  • Seite 345 連接 4 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front 連接 5.1 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front Center/ Subwoofer 連接 7.1 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front Side Center/ Subwoofer Front Panel...

  • Seite 347: 元件總覽

    元件總覽 JARGB_V2_2 DIMMA1 DIMMA2 DIMMB1 DIMMB2 ATX_PWR1 JTPM1 JUSB4 M2_1 SYS_FAN2 PCI_E1 SATA▼_1▲_2 PCI_E2 M2_2 JUSB3 PCI_E3 JARGB_V2_1...
