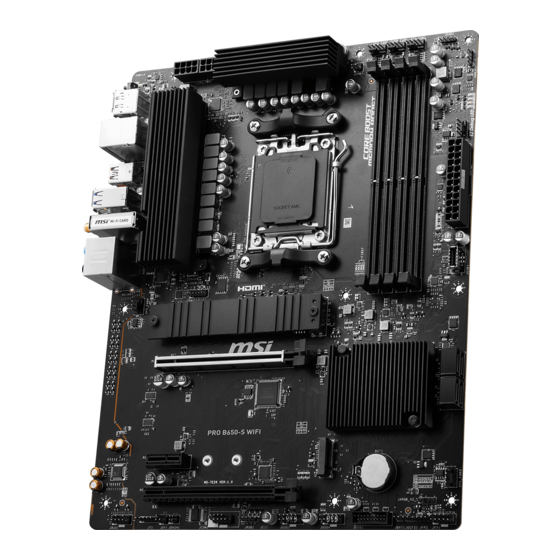

PRO B650-S WIFI
Motherboard
User Guide
Benutzerhandbuch
Manuel d'utilisation
Руководство пользователя
取扱説明書
사용 명서
使用手冊
使用手册

Werbung

loading

Inhaltszusammenfassung für MSI PRO B650-S WIFI

  • Seite 1 PRO B650-S WIFI Motherboard User Guide Benutzerhandbuch Manuel d’utilisation Руководство пользователя 取扱説明書 사용 명서 使用手冊 使用手册...
  • Seite 2 English Deutsch Français Русский 日本語 한국어 繁體中文 简体中文...
  • Seite 3 JCOM1 : Serial Port connector ................40 JBAT1: Clear CMOS (Reset BIOS) Jumper ............41 JRGB1~2: RGB LED connectors ................42 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED connectors ......43 EZ Debug LED ....................... 44 Installing OS, Drivers & MSI Center ................45...
  • Seite 4 Installing Drivers with MSI Driver Utility Installer ..........46 MSI Center ......................48 UEFI BIOS ........................49 BIOS Setup ......................50 Resetting BIOS ...................... 51 Updating BIOS ....................... 51...
  • Seite 5 Quick Start Thank you for purchasing a new motherboard from MSI®. This Quick Start section provides demonstration diagrams about how to install your computer. Some of the installations also provide video demonstrations. Please link to the URL to watch it with the web browser on your phone or tablet.
  • Seite 6 Safety Information ∙ The components included in this package are prone to damage from electrostatic discharge (ESD). Please adhere to the following instructions to ensure successful computer assembly. ∙ Ensure that all components are securely connected. Loose connections may cause the computer to not recognize a component or fail to start.
  • Seite 7 Case stand-off notification To prevent damage to the motherboard, any unnecessary mounting stand-off between the motherboard circuits and the computer case is prohibited. The Case standoff keep out zone signs will be marked on the backside of motherboard (as shown below) to serve as a warning to user.
  • Seite 8 Installing a Processor ⚽ ∙ https://youtu.be/cltgIYiGtWY...
  • Seite 9 ⚠ Important If you are installing the screw-type CPU heatsink, please follow the figure below to remove the retention module first and then install the heatsink.
  • Seite 10 Installing DDR5 memory ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 11 Connecting the Front Panel Header ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Seite 12 Installing the Motherboard ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Torque: 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 13 Connecting the Power Connectors ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Seite 14 Installing SATA Drives ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 15 Installing a Graphics Card ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Seite 16 Connecting Peripheral Devices...
  • Seite 17 Power On...
  • Seite 18 Specifications ∙ Supports AMD Ryzen™ 7000 Series Desktop Processor* ∙ Processor socket AM5 * Please go to www.msi.com to get the newest support status as new processors are released. Chipset AMD B650 Chipset ∙ 4x DDR5 memory slots, supporting up to 192GB* ∙...
  • Seite 19 Continued from previous column ∙ 2x M.2 slots (Key M) • M2_1 slot (From CPU) • Supports up to PCIe 4.0 x4 M.2 SSD Slots • Supports 2280/ 22110 storage devices • M2_2 slot (From CPU) • Supports up to PCIe 4.0 x4 •...
  • Seite 20 Continued from previous column ∙ 1x 24-pin ATX main power connector Power Connectors ∙ 2x 8-pin +12V power connectors ∙ 1x USB 3.2 Gen 2 10Gbps Type-C front panel port (From B650 chipset) ∙ 1x USB 3.2 Gen 1 5Gbps connector (From B650 chipset) Internal USB Connectors •...
  • Seite 21 ∙ 1x 256 Mb flash ∙ UEFI AMI BIOS BIOS Features ∙ ACPI 6.4, SMBIOS 3.5 ∙ Multi-language ∙ Drivers ∙ MSI Center ∙ MSI APP Player (BlueStacks) Software ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
  • Seite 22 • Super Charger • Mystic Light • Devices Speed Up • Mystic Light Extension (RGB) • Smart Image Finder • Mystic Light Extension (A-RAINBOW • MSI Companion • System Diagnosis • Ambient Link Thermal Features BIOS • Extended Heatsink Design •...
  • Seite 23 Package Contents Please check the contents of your motherboard package. It should contain: Board • 1x Motherboard Documentation • 1x Quick installation guide • 1x European Union regulatory notice Cables • 1x SATA6Gb/s cable Accessories • 1x Wi-Fi antenna set •...
  • Seite 24 Back Panel Connectors Item Description Flash BIOS button - Please refer to page 53 for details about updating BIOS with Flash BIOS button. DisplayPort 2.5 Gbps LAN jack USB 3.2 Gen 2 10Gbps Type-A port (From CPU) USB 3.2 Gen 1 5Gbps Type-A ports (From Hub-1074) Wi-Fi antenna connectors Audio jacks HDMI™...
  • Seite 25 LAN Port LED Status Table Link/ Activity LED Speed LED Status Description Status Speed No link 10 Mbps Yellow Linked Green 100/ 1000 Mbps Blinking Data activity Orange 2.5 Gbps Audio Jacks Connection Audio jacks to headphone and microphone diagram Audio jacks to stereo speakers diagram AUDIO INPUT...
  • Seite 26 Audio jacks to 4-channel speakers diagram AUDIO INPUT Rear Front Audio jacks to 5.1-channel speakers diagram AUDIO INPUT Rear Front Center/ Subwoofer Audio jacks to 7.1-channel speakers diagram AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Seite 27 Installing Antennas 1. Screw the antennas tight to the antenna connectors as shown below. 2. Orient the antennas.
  • Seite 28 Overview of Components JRGB2 JARGB_V2_2 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN4 M2_1 JTPM1 PCI_E1 SATA▼_1▲_2 SATA▼_3▲_4 PCI_E2 M2_2 SYS_FAN3 PCI_E3 JARGB_V2_1 JFP1...
  • Seite 29 Always unplug the power cord from the power outlet before installing or removing ∙ the CPU. Please retain the CPU protective cap after installing the processor. MSI will deal ∙ with Return Merchandise Authorization (RMA) requests if only the motherboard comes with the protective cap on the CPU socket.
  • Seite 30 It is recommended to use a more efficient memory cooling system for full DIMMs ∙ installation or overclocking. The stability and compatibility of installed memory module depend on installed CPU ∙ and devices when overclocking. ∙ Please refer to www.msi.com for more information on compatible memory.
  • Seite 31 Important ∙ If you install a large and heavy graphics card, you need to use a tool such as MSI Graphics Card Bolster to support its weight to prevent deformation of the slot. For a single PCIe x16 expansion card installation with optimum performance, using ∙...
  • Seite 32 M2_1~2: M.2 Slots (Key M) M2_1 M2_2 ⚠ Important If your M.2 SSD equips its own heatsink, please remove the M.2 plate or rubber cube in the M.2 slot before installing M.2 SSD. Do not re-install the heatsink supplied with your motherboard.
  • Seite 33 3. Install the supplied EZ M.2 Clip kit in the M.2 slot according to 2280 SSD length. Skip this step if you install 22110 SSD. 4. Insert your M.2 SSD into the M.2 slot at a 30-degree angle. 5. Rotate the EZ M.2 Clip to fix the M.2 SSD. 30º...
  • Seite 34 Installing M.2 module into M2_2 slot 1. Install the supplied EZ M.2 Clip kit in the M.2 slot according to your SSD length. 2. Insert your M.2 SSD into the M.2 slot at a 30-degree angle. 3. Rotate the EZ M.2 Clip to fix the M.2 SSD. 30º...
  • Seite 35 SATA_1~4: SATA 6Gb/s Connectors These connectors are SATA 6Gb/s interface ports. Each connector can connect to one SATA device. SATA_2 SATA_1 SATA_4 SATA_3 ⚠ Important Please do not fold the SATA cable at a 90-degree angle. Data loss may result during ∙...
  • Seite 36 JAUD1: Front Audio Connector This connector allows you to connect audio jacks on the front panel. Signal Name Signal Name MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Front Panel Connectors The JFP1 connector controls the power on, power reset, and the LEDs on your PC case/chassis.
  • Seite 37 CPU_PWR1~2, ATX_PWR1: Power Connectors These connectors allow you to connect an ATX power supply. CPU_PWR1~2 Signal Name Signal Name Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Signal Name Signal Name +3.3V +3.3V CPU_PWR1~2 Ground Ground Ground PWR OK 5VSB +12V ATX_PWR1...
  • Seite 38 JCI1: Chassis Intrusion Connector This connector allows you to connect the chassis intrusion switch cable. Normal Trigger the chassis (default) intrusion event Using chassis intrusion detector 1. Connect the JCI1 connector to the chassis intrusion switch/ sensor on the chassis. 2.
  • Seite 39 JUSB1: USB 3.2 Gen 2 10Gbps Type-C front panel Connector This connector allows you to connect USB Type-C connector on the front panel. The connector possess a foolproof design. When you connect the cable, be sure to connect it with the corresponding orientation. USB Type-C Cable JUSB1 USB Type-C port on...
  • Seite 40 In order to recharge your iPad, iPhone and iPod through USB ports, please install ∙ MSI Center utility. JTPM1: TPM Module Connector This connector is for TPM (Trusted Platform Module). Please refer to the TPM security platform manual for more details and usages.
  • Seite 41 CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Fan Connectors Fan connectors can be classified as PWM (Pulse Width Modulation) Mode or DC Mode. PWM Mode fan connectors provide constant 12V output and adjust fan speed with speed control signal. DC Mode fan connectors control fan speed by changing voltage. The auto mode fan connectors can automatically detect PWM and DC mode.
  • Seite 42 JOCFS1: Safe Boot Jumper This jumper is used for Safe Boot. Once enabled, the system will boot with default settings and lower PCIe (from CPU) mode. Normal Enabled (default) Apply the BIOS default settings and lower PCIe Boot with the saved BIOS settings.
  • Seite 43 JBAT1: Clear CMOS (Reset BIOS) Jumper There is CMOS memory onboard that is external powered from a battery located on the motherboard to save system configuration data. If you want to clear the system configuration, set the jumpers to clear the CMOS memory. Keep Data Clear CMOS/ (default)
  • Seite 44 (12V/G/R/B) with the maximum power rating of 3A (12V). Always turn off the power supply and unplug the power cord from the power outlet ∙ before installing or removing the RGB LED strip. ∙ Please use MSI’s software to control the extended LED strip.
  • Seite 45 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED connectors The JARGB_V2 connectors allow you to connect the ARGB Gen2 and the ARGB-based LED strips. The JARGB_V2 connector supports up to 240 individually addressable RGB LEDs with maximum power rating of 3A (5V). Signal Name Signal Name Data...
  • Seite 46 Always turn off the power supply and unplug the power cord from the power outlet ∙ before installing or removing the addressable RGB LED strip. Please use MSI’s software to control the extended LED strip. ∙ EZ Debug LED These LEDs indicate the debug status of the motherboard.
  • Seite 47 Installing OS, Drivers & MSI Center Please download and update the latest utilities and drivers at www.msi.com Installing Windows 10/ Windows 11 1. Power on the computer. 2. Insert the Windows 10/ Windows 11 installation disc/USB into your computer. 3. Press the Restart button on the computer case.
  • Seite 48 2. Select Start > Settings > Windows Update, and then select Check for updates. 3. MSI Driver Utility Installer will pop up automatically. 4. Select the I have read and agree to the MSI Terms of Use check box, and then click Next.
  • Seite 49 5. Check the Select All checkbox in the lower-left corner and click Install to install MSI Center and drivers. The installation progress will be shown at the bottom. 6. Once the progress has completed, click Finish.
  • Seite 50 MSI Center is an application that helps you easily optimize game settings and smoothly use content creation softwares. It also allows you to control and synchronize LED light effects on PCs and other MSI products. With MSI Center, you can customize ideal modes, monitor system performance, and adjust fan speed.
  • Seite 51 UEFI has many new functions and advantages that traditional BIOS cannot achieve, and it will completely replace BIOS in the future. The MSI UEFI BIOS uses UEFI as the default boot mode to take full advantage of the new chipset’s capabilities.
  • Seite 52 * When you press F10, a confirmation window appears and it provides the modification information. Select between Yes or No to confirm your choice. BIOS User Guide If you’d like to know more instructions on setting up the BIOS, please refer to https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOS.pdf or scan the QR code to access. ⚠ Important...
  • Seite 53 Updating BIOS Updating BIOS with M-FLASH Before updating: Please download the latest BIOS file that matches your motherboard model from MSI website. And then save the BIOS file into the USB flash drive. Updating BIOS: 1. Switch to the target BIOS ROM by Multi-BIOS switch. Please skip this step if your motherboard doesn’t has this switch.
  • Seite 54 1. Please download the latest BIOS file that matches your motherboard model from the MSI® website. 2. Rename the BIOS file to MSI.ROM, and save it to the root of the USB storage device. 3. Connect the power supply to CPU_PWR1 and ATX_PWR1. (No need to install CPU and memory.)
  • Seite 55 JCOM1: Serieller Anschluss ................. 40 JBAT1: Clear CMOS Steckbrücke (Reset BIOS) ........... 41 JRGB1~2: RGB LED Anschlüsse ................42 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED Anschlüsse ......43 EZ DEBUG LED ..................... 44 Installation von OS, Treibern & MSI Center ............45...
  • Seite 56 Installation von Treibern mit dem MSI Driver Utility Installer ......46 MSI Center ......................48 UEFI BIOS ......................49 BIOS Setup ......................50 Reset des BIOS ..................... 51 Aktualisierung des BIOS ..................51...
  • Seite 57 Schnellstart Danke, dass Sie das MSI® Motherboard gewählt haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur Installation Ihres Computers. Manche Installationen bieten auch die Videodemonstrationen. Klicken Sie auf die URL, um diese Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen.
  • Seite 58 Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
  • Seite 59 Hinweise zum Gehäuseabstandshalter Um eine Beschädigung des Motherboards zu vermeiden, sind unnötige Abstandshalter zwischen den Motherboard-Schaltkreisen und dem Computergehäuse verboten. Die Schilder „Case Standoff Keep Out Zone (Gehäuseabstandszone freihalten )“ auf der Rückseite des Motherboards (wie unten gezeigt) dienen als entsprechender Hinweis für den Anwender.
  • Seite 60 Installation des Prozessors ⚽ ∙ https://youtu.be/cltgIYiGtWY...
  • Seite 61 ⚠ Wichtig Wenn Sie den schraubbaren CPU-Kühlkörper installieren, folgen Sie bitte der Abbildung unten, um zuerst das Retentionsmodul zu entfernen und dann den Kühlkörper zu installieren.
  • Seite 62 Installation des DDR5-Speichers ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 63 Anschließen der Frontpanel-Stiftleiste ⚽ ∙ http://youtu.be/DPELIdVNZUI Power-LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Seite 64 Installation des Motherboards ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Drehmoment 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 65 Stromanschlüsse anschliessen ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Seite 66 Installation der SATA-Laufwerke ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 67 Einbau der Grafikkarte ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Seite 68 Peripheriegeräte...
  • Seite 69 Einschalten...
  • Seite 70 Spezifikationen ∙ Unterstützt Desktop-Prozessoren der AMD Ryzen™ 7000-Serie* ∙ Prozessor Sockel AM5 * Bitte besuchen Sie www.msi.com, um den neuesten Support-Status zu erhalten, wenn neue Prozessoren veröffentlicht werden. Chipsatz AMD B650 Chipsatz ∙ 4x DDR5 Speicherplätze, aufrüstbar bis 192 GB* ∙...
  • Seite 71 Fortsetzung der vorherigen Spalte ∙ 4x SATA 6Gb/s Anschlüsse SATA Anschlüsse • SATA_1~4 (vom B650 Chipsatz) ∙ 2x M.2 Steckplätze (Key M) • M2_1 Steckplatz (von CPU) • Unterstützt bis zu PCIe 4.0 x4 M.2 SSD Steckplätze • Unterstützt 2280/ 22110 Speichergeräte •...
  • Seite 72 Fortsetzung der vorherigen Spalte ∙ 1x 24-poliger ATX Stromanschluss Stromanschlüsse ∙ 2x 8-poliger +12V Stromanschluss ∙ 1x USB 3.2 Gen 2 10Gbit/s Typ-C Frontplattenanschluss (vom B650 Chipsatz) ∙ 1x USB 3.2 Gen 1 5Gbit/s Anschluss (vom B650 Chipsatz) Interne USB •...
  • Seite 73 ∙ 1x 256 Mb Flash ∙ UEFI AMI BIOS BIOS Funktionen ∙ ACPI 6.4, SMBIOS 3.5 ∙ Mehrsprachenunterstützung ∙ Treiber ∙ MSI Center ∙ MSI APP Player (BlueStacks) Software ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
  • Seite 74 • Super Charger • Mystic Light • Gerätebeschleunigung • Mystic Light Extension (RGB) • Smart Image Finder • Mystic Light Extension (A-RAINBOW • MSI Companion • Systemdiagnose • Ambient Link Thermische Eigenschaften BIOS • Erweitertes Kühlkörperdesign • Click BIOS 5 •...
  • Seite 75 Lieferumfang Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten: Platine • 1x Motherboard Dokumentation • 1x Schnellinstallationsanleitung • 1x Zulassungshinweise der Europäischen Union Kabel • 1x SATA6Gb/s Kabel Zubehör • 1x Wi-Fi-Antennenset • 1x Anschlussblende • 2x EZ M.2 Clip-Packet (1 Set pro Packung) ⚠...
  • Seite 76 Anschlüsse auf der Rückseite Artikel Beschreibung Flash BIOS Taste - Auf der Seite 53 finden Sie eine Anleitung für eine BIOS-Aktualisierung per Flash BIOS Taste. DisplayPort 2,5 Gbit/s LAN-Anschluss USB 3.2 Gen 2 10Gbit/s Typ-A Anschluss (von CPU) USB 3.2 Gen 1 (5Gbit/s) Typ-A Anschlüsse (von Hub-1074) Wi-Fi Antennenanschlüsse Audiobuchsen HDMI™...
  • Seite 77 LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Geschwindigkeit Keine Verbindung Off (Aus) 10 Mbit/s Gelb Verbindung Grün 100/1000 Mbit/s Blinkt Datenaktivität Orange 2,5 Gbit/s Audiobuchsen Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT...
  • Seite 78 Audiobuchsen für 4 Kanal Anlage AUDIO INPUT Rear Front Audiobuchsen für 5.1 Kanal Anlage AUDIO INPUT Rear Front Center/ Subwoofer Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Seite 79 Antennen installieren 1. Schrauben Sie die Antennen fest an die Antennenanschlüsse, wie gezeigt. 2. Richten Sie die Antennenspitzen aus.
  • Seite 80 Übersicht der Komponenten JRGB2 JARGB_V2_2 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN4 M2_1 JTPM1 PCI_E1 SATA▼_1▲_2 SATA▼_3▲_4 PCI_E2 M2_2 SYS_FAN3 PCI_E3 JARGB_V2_1 JFP1...
  • Seite 81 Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
  • Seite 82 Es wird empfohlen, ein effizienteres Speicherkühlsystem bei einer Vollbestückung ∙ des DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule ∙ sind abhängig von der installierten CPU und den installierten Geräten. ∙ Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: www.msi.com.
  • Seite 83 PCI_E1~3: PCIe Erweiterungssteckplätze PCI_E1: PCIe 4.0 x16 (von CPU) PCI_E2: PCIe 3.0 x1 (vom B650 Chipsatz) PCI_E3: PCIe 4.0 x4 (vom B650 Chipsatz) ⚠ Wichtig ∙ Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet.
  • Seite 84 M2_1~2: M.2 Steckplätze (Key M) M2_1 M2_2 ⚠ Wichtig Wenn Ihre M.2-SSD mit einem eigenen Kühlkörper ausgestattet ist, entfernen Sie bitte die M.2-Platte und installieren Sie dann die M.2-SSD im M.2-Steckplatz. Installieren Sie nicht den mit Ihrem Motherboard gelieferten Kühlkörper. Installieren des M.2-Moduls im M2_1-Steckplatz 1.
  • Seite 85 3. Installieren Sie das mitgelieferte EZ M.2-Clip-Kit im M.2-Loch entsprechend der 2280-SSD-Länge. Überspringen Sie diesen Schritt, wenn Sie 22110 SSD installieren. 4. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 5. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen. 30º...
  • Seite 86 Installieren des M.2-Moduls im M2_2-Steckplatz 1. Wenn kein EZ M.2 Clip installiert ist, installieren Sie bitte das mitgelieferte EZ M.2 Clip-Kit entsprechend Ihrer SSD-Länge im M.2-Steckplatz. 2. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 3. Drehen Sie den EZ M.2 Clip, um die M.2 SSD zu befestigen. 30º...
  • Seite 87 SATA_1~4: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA_2 SATA_1 SATA_4 SATA_3 ⚠ Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die ∙ Folge sein.
  • Seite 88 JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. Signalname Signalname MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Frontpanel-Anschlüsse Der JFP1-Anschluss steuert das Einschalten, Zurücksetzen und die LEDs an Ihrem PC-Gehäuse/Gehäuse.
  • Seite 89 CPU_PWR1~2, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1~2 Signalname Signalname Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Signalname Signalname +3,3V +3,3V CPU_PWR1~2 Ground Ground Ground PWR OK 5VSB +12V ATX_PWR1 +12V +3,3V +3,3V -12V Ground PS-ON# Ground...
  • Seite 90 JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1 -Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4.
  • Seite 91 JUSB1: USB 3.2 Gen 2 10Gbit/s Typ-C Frontplattenanschluss Mit diesem Anschluss können Sie den USB 3.2 Gen 2 Typ-C Anschluss auf dem Frontpanel verbinden. Der Anschluss verfügt über ein besonders sicheres Design. Wenn Sie das Kabel anschließen, müssen Sie es in der entsprechenden Ausrichtung verbinden.
  • Seite 92 Schäden kommen. Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren ∙ Sie bitte die MSI® Center-Dienstprogramm. JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.
  • Seite 93 CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Der Auto-Modus der Lüfteranschlüsse kann den PWM- und DC-Modus automatisch erfassen.
  • Seite 94 JOCFS1: Steckbrücke für sicheren Start Diese Steckbrücke wird für den sicheren Start verwendet. Nach der Aktivierung startet das System mit den Standardeinstellungen und dem niedrigeren PCIe-Modus (von der CPU). Normal Aktiviert Wenden Sie die BIOS- (Standardwert) Standardeinstellungen Booten Sie mit den und den niedrigeren gespeicherten BIOS- PCIe-Modus (von der...
  • Seite 95 JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten...
  • Seite 96 ∙ R/B) mit der maximalen Leistung von 3 A (12 V) Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. ∙ Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens.
  • Seite 97 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED Anschlüsse Mit den JARGB_V2-Anschlüssen können Sie die ARGB Gen2 und die ARGB-basierten LED-Streifen anschließen. Der JARGB_V2-Anschluss unterstützt bis zu 240 einzeln adressierbare RGB-LEDs mit einer maximalen Nennleistung von 3 A (5 V). Signalname Signalname Data No Pin Ground...
  • Seite 98 ∙ Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙ EZ DEBUG LED Diese LEDs zeigen den Debug-Status des Motherboards an.
  • Seite 99 Installation von OS, Treibern & MSI Center Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 10/ Windows 11 1. Schalten Sie den Computer ein. 2. Legen Sie die Windows 10/ Windows 11-Installations-Disk oder das USB- Flashlaufwerk in das optisches Laufwerk.
  • Seite 100 MSI Driver Utility Installer installieren. Informationen zur Installation des LAN-Treibers für Ihr Motherboard finden Sie unter: www.msi.com. Das MSI Driver Utility Installer wird nur einmal angezeigt. Wenn Sie es während des ∙ Vorgangs abbrechen oder schließen, lesen Sie bitte das Kapitel „Live Update“ im MSI Center-Handbuch, um die Treiber zu installieren.
  • Seite 101 5. Aktivieren Sie das Kontrollkästchen „Alle auswählen“ in der unteren linken Ecke und klicken Sie auf „Installieren“, um MSI Center und Treiber zu installieren. Der Fortschritt der Installation wird am unteren Rand des Fensters angezeigt. 6. Nachdem die Installation erfolgreich ausgeführt wurde, klicken Sie auf...
  • Seite 102 MSI Center MSI Center ist eine Anwendung, mit der Sie die Spieleinstellungen einfach optimieren und die Software zur Erstellung von Inhalten einstellen können. Außerdem können Sie LED-Lichteffekte in PCs und anderen MSI-Produkten steuern und synchronisieren. Mit MSI Center können Sie ideale Modi einstellen, die Systemleistung überwachen und die Lüftergeschwindigkeit anpassen.
  • Seite 103 UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen.
  • Seite 104 Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten. BIOS-Benutzerhandbuch Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOSde.pdf oder scannen Sie den QR-Code. ⚠ Wichtig Die Funktionen können je nach Produkt variieren.
  • Seite 105 Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter. und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Wechseln Sie mit dem Multi-BIOS-Switch zum Ziel-BIOS-ROM. Überspringen Sie diesen Schritt, wenn Ihr Motherboard diesen Schalter nicht hat.
  • Seite 106 1. Laden Sie bitte die neueste BIOS Version, die das Modell des Motherboards entspricht, von der offiziellen MSI® Website. 2. Benennen die BIOS-Datei im MSI.ROM um und speichern Sie die Datei im Root- Verzeichnis des USB 2.0-Speichermedien. 3. Verbinden Sie die Stromversorgung an dem CPU_PWR1 und ATX_PWR1-Stecker.
  • Seite 107 JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS) ........... 41 JRGB1~2 : Connecteurs LED RGB ............... 42 JARGB_V2_1~2 : Connecteurs LED A-RAINBOW V2 (ARGB Gen2) ..... 43 EZ Debug LED ....................... 44 Installer le système d’exploitation, les pilotes et MSI Center ........ 45...
  • Seite 108 Installer les pilotes avec MSI Driver Utility Installer ........... 46 MSI Center ......................48 UEFI BIOS ........................49 Configuration du BIOS ..................50 Réinitialiser le BIOS....................51 Mettre le BIOS à jour .................... 51...
  • Seite 109 Démarrage rapide Merci d’avoir acheté cette nouvelle carte mère MSI®. Cette section de démarrage rapide fournit des explications sur son installation dans votre ordinateur. Certains processus d’installations proposent également des démonstrations vidéo. Veuillez visiter l’URL pour regarder la vidéo sur le navigateur Web de votre téléphone ou de votre tablette.
  • Seite 110 Informations de sécurité ∙ Les composants dans l’emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous. ∙ Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l’ordinateur ne reconnaisse pas le composant et que le démarrage échoue.
  • Seite 111 Avertissement pour l’installation des entretoises Pour éviter d’endommager la carte mère, il est interdit d’installer des entretoises inutiles entre le circuit de la carte mère et le boîtier de l’ordinateur. Les signes de zone interdite (Keep Out Zone) sont marqués à l’arrière de la carte mère (comme indiqué...
  • Seite 112 Installation d’un processeur ⚽ ∙ https://youtu.be/cltgIYiGtWY...
  • Seite 113 ⚠ Important Si vous installez un ventirad qui se fixe avec des vis, veuillez suivre la figure ci- dessous pour d’abord retirer le module de rétention puis installer le ventirad.
  • Seite 114 Installation de la mémoire DDR5 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 115 Connexion du panneau avant ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Seite 116 Installation de la carte mère ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Torque : 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 117 Connexion des connecteurs d’alimentation ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Seite 118 Installation des disques SATA ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 119 Installation d’une carte graphique ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Seite 120 Connexion des périphériques...
  • Seite 121 Allumer...
  • Seite 122 Caractéristiques ∙ Support des processeurs AMD Ryzen™ série 7000* ∙ Socket AM5 * Veuillez vous rendre sur le site www.msi.com pour obtenir la dernière liste des modèles supportés à mesure que de nouveaux processeurs sont introduits sur le marché. Chipset Chipset AMD B650 ∙...
  • Seite 123 Suite du tableau sur la page précédente ∙ 4 x ports SATA 6 Gb/s Ports SATA • SATA_1 ~ 4 (depuis chipset B650) ∙ 2 x slots M.2 (Touche M) • Slot M2_1 (depuis CPU) • Support jusqu’à PCIe 4.0 x4 Slots SSD M.2 •...
  • Seite 124 Suite du tableau sur la page précédente ∙ 1 x connecteur d’alimentation principal ATX à 24 broches Connecteurs d’alimentation ∙ 2 x connecteurs d’alimentation 12 V à 8 broches ∙ 1 x port USB 3.2 Gen 2 10 Gb/s Type-C du panneau avant (depuis chipset B650) ∙...
  • Seite 125 ∙ 1 x flash 256 Mb ∙ UEFI AMI BIOS Fonctions BIOS ∙ ACPI 6.4, SMBIOS 3.5 ∙ Multilingue ∙ Pilotes ∙ MSI Center ∙ MSI APP Player (BlueStacks) Logiciel ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
  • Seite 126 • Super Charger • Mystic Light • Devices Speed Up • Mystic Light Extension (RGB) • Smart Image Finder • Mystic Light Extension (A-RAINBOW • MSI Companion • System Diagnosis • Ambient Link Caractéristiques du refroidissement BIOS • Extended Heatsink Design •...
  • Seite 127 Contenu Vérifiez tous les articles dans l’emballage de votre carte mère. L’emballage doit contenir : Carte mère • 1 x carte mère Documentation • 1 x guide d’installation rapide • 1 x avis réglementaire de l’Union européenne Câble • 1 x câble SATA 6Gb/s Accessoires •...
  • Seite 128 Connecteurs du panneau arrière Élément Description Bouton Flash BIOS - Veuillez vous référer à la page 53 pour la mise à jour du BIOS avec le bouton Flash BIOS. DisplayPort Prise LAN 2,5 Gb/s Port USB 3.2 Gen 2 10 Gb/s Type-A (depuis CPU) Ports USB 3.2 Gen 1 5 Gb/s Type-A (depuis Hub-1074) Connecteurs d’antenne Wi-Fi Prises audio...
  • Seite 129 Tableau d’état LED du port LAN LED indiquant la connexion et LED indiquant la vitesse l’activité État Vitesse État Description Éteint 10 Mb/s Éteint Pas de connexion Vert 100/1000 Mb/s Jaune Connexion correcte Orange 2,5 Gb/s Clignote Activité en cours Connexion des prises audio Schéma de connexion des prises audio au casque et au microphone Schéma de connexion de la prise audio au haut-parleur stéréo...
  • Seite 130 Schéma de connexion des prises audio aux haut-parleurs 4 canaux AUDIO INPUT Rear Front Schéma de connexion des prises audio aux haut-parleurs 5.1 canaux AUDIO INPUT Rear Front Center/ Subwoofer Schéma de connexion des prises audio aux haut-parleurs 7.1 canaux AUDIO INPUT Rear Front...
  • Seite 131 Installation des antennes 1. Vissez fermement les antennes aux connecteurs dédiés, comme illustré ici. 2. Orientez les antennes.
  • Seite 132 Vue d’ensemble des composants JRGB2 JARGB_V2_2 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN4 M2_1 JTPM1 PCI_E1 SATA▼_1▲_2 SATA▼_3▲_4 PCI_E2 M2_2 SYS_FAN3 PCI_E3 JARGB_V2_1 JFP1...
  • Seite 133 Veuillez garder le capot de protection du processeur après l’installation du ∙ processeur. Selon les exigences de RMA (Return Merchandise Authorization), MSI n’acceptera pas les cartes mère dont le capot de protection aura été retiré. Lors de l’installation d’un processeur, n’oubliez pas d’installer un ventilateur ∙...
  • Seite 134 ∙ La stabilité et la compatibilité du module de mémoire lors de l’overclocking dépendent du processeur et des périphériques installés. Veuillez vous référer au site www.msi.com pour plus d’informations sur la mémoire ∙ compatible.
  • Seite 135 Important ∙ Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la barre de support MSI pour supporter son poids et pour éviter la déformation du slot. ∙ Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous recommandons d’utiliser le slot PCI_E1 pour profiter de performances optimales.
  • Seite 136 M2_1~2 : Slots M.2 (Touche M) M2_1 M2_2 ⚠ Important Si votre SSD M.2 dispose de son propre système de dissipation de chaleur, retirez la plaque de base ou le cube en caoutchouc du slot M.2 avant d’installer le SSD M.2. Veuillez ne pas réinstaller le dissipateur fourni avec votre carte mère.
  • Seite 137 3. Installez le kit de clips EZ M.2 fourni dans le trou M.2 selon la longueur du SSD 2280. Ignorez cette étape si vous installez un SSD 22110. 4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés. 5.
  • Seite 138 Installation du module M.2 dans le slot M2_2 1. Installez le kit de clips EZ M.2 fourni dans le slot M.2 selon la longueur du SSD. 2. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés. 3.
  • Seite 139 SATA_1~4 : Connecteurs SATA 6 Gb/s Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA. SATA_2 SATA_1 SATA_4 SATA_3 ⚠ Important Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de ∙...
  • Seite 140 JAUD1 : Connecteur audio avant Ce connecteur vous permet de connecter les prises audio sur le panneau avant. Broche Nom de signal Broche Nom de signal MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2 : Connecteurs du panneau avant Le connecteur JFP1 contrôle la mise sous tension, la réinitialisation de l’alimentation...
  • Seite 141 CPU_PWR1~2, ATX_PWR1 : Connecteurs d’alimentation Ces connecteurs vous permettent de connecter une alimentation ATX. CPU_PWR1~2 Broche Nom de signal Broche Nom de signal Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Broche Nom de signal Broche Nom de signal +3.3V +3.3V CPU_PWR1~2...
  • Seite 142 JCI1 : Connecteur d’intrusion châssis Ce connecteur vous permet de connecter le câble d’interrupteur d’intrusion châssis. Normal Commencer l’activité (défaut) d’intrusion châssis Utilisation du détecteur d’intrusion châssis 1. Reliez le connecteur JCI1 à l’interrupteur ou au capteur d’intrusion châssis situé sur le boîtier du PC.
  • Seite 143 JUSB1 : Connecteur USB 3.2 Gen 2 10 Gb/s Type-C du panneau avant Ce connecteur vous permet de connecter le connecteur USB Type-C sur le panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une excellente robustesse.
  • Seite 144 éviter d’endommager la carte mère. ∙ Pour recharger votre iPad, iPhone et iPod par l’intermédiaire d’un port USB, veuillez installer l’utilitaire MSI Center. JTPM1 : Connecteur de module TPM Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel du module TPM pour plus d’informations.
  • Seite 145 CPU_FAN1, PUMP_FAN1, SYS_FAN1~4 : Connecteurs de ventilateur Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse.
  • Seite 146 JOCFS1 : Cavalier de démarrage sécurisé Ce cavalier est utilisé pour le démarrage sécurisé. Une fois activé, le système démarrera avec les paramètres par défaut et le mode PCIe inférieur (depuis CPU). Normal Activé (défaut) Appliquer les paramètres par défaut Démarrez avec les paramètres BIOS du BIOS et le mode...
  • Seite 147 JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS) Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer la mémoire CMOS.
  • Seite 148 2 mètres maximum avec une puissance nominale maximale de 3 A (12 V). Avant d’installer ou de retirer le ruban LED RGB, veillez à toujours éteindre ∙ l’alimentation et à débrancher le cordon d’alimentation de la prise électrique. ∙ Veuillez utiliser un logiciel de MSI dédié pour contrôler le ruban d’extension LED.
  • Seite 149 JARGB_V2_1~2 : Connecteurs LED A-RAINBOW V2 (ARGB Gen2) Les connecteurs JARGB_V2 vous permettent de connecter les rubans LED ARGB Gen2 et ARGB. Le connecteur JARGB_V2 supporte jusqu’à 240 LED RGB adressables individuellement avec une puissance nominale maximale de 3 A (5 V). Broche Nom de signal Broche...
  • Seite 150 Avant d’installer ou de retirer le ruban LED RGB adressable, veillez à toujours éteindre l’alimentation et à débrancher le cordon d’alimentation de la prise électrique. Veuillez utiliser un logiciel de MSI dédié pour contrôler le ruban d’extension LED. ∙ EZ Debug LED Ces LED indiquent l’état de débogage de la carte mère.
  • Seite 151 Installer le système d’exploitation, les pilotes et MSI Center Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes. Installer Windows 10/Windows 11 1. Allumez l’ordinateur. 2. Insérez le disque ou la clé USB d’installation de Windows 10/Windows 11 dans votre ordinateur.
  • Seite 152 Rechercher des mises à jour. 3. MSI Driver Utility Installer apparaîtra automatiquement. 4. Cochez la case J’ai lu et j’accepte les conditions d’utilisation de MSI (I have read and agree to the MSI Terms of Use), puis cliquez sur Suivant (Next).
  • Seite 153 5. Cochez la case Sélectionner tout (Select All) dans le coin inférieur gauche et cliquez sur Installer (Install) pour installer MSI Center et les pilotes. La progression de l’installation sera affichée en bas. 6. Une fois la progression terminée, cliquez sur Terminer (Finish).
  • Seite 154 MSI Center MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser les logiciels de création de contenu de manière intuitive. Elle vous permet également de contrôler et de synchroniser les effets de lumière LED sur les PC et autres produits MSI.
  • Seite 155 BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS traditionnel à l’avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset.
  • Seite 156 Choisissez entre Oui et Non pour confirmer. Guide d’utilisation du BIOS Si vous souhaitez en savoir plus sur la configuration du BIOS, veuillez vous référer au fichier https://download.msi.com/archive/mnu_exe/mb/ AMDAM5BIOSfr.pdf ou scannez le code QR pour y accéder. ⚠...
  • Seite 157 Avant la mise à jour : Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le profil BIOS sur la clé USB. Mettre le BIOS à jour : 1. Accédez au BIOS ROM voulu avec le commutateur Multi-BIOS. Ignorez cette étape si votre carte mère ne possède pas ce commutateur.
  • Seite 158 1. Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI®. 2. Renommez le profil BIOS en MSI.ROM et enregistrez-le à la racine de la clé USB. 3. Connectez l’alimentation aux connecteurs CPU_PWR1 et ATX_PWR1. (Pas besoin d’installer le processeur et la mémoire.)
  • Seite 159 JCOM1 : Разъем последовательного порта ............40 JBAT1: Джампер очистки данных CMOS (Сброс BIOS) ........41 JRGB1~2: Разъемы RGB LED ................42 JARGB_V2_1~2: Разъемы A-RAINBOW V2 (ARGB Gen2) LED ......43 Индикаторы отладки EZ ..................44 Установка ОС, драйверов и MSI Center ..............45...
  • Seite 160 Установка драйверов с помощью MSI Driver Utility Installer ......46 MSI Center ......................48 UEFI BIOS ........................49 Настройка BIOS....................50 Сброс BIOS ......................51 Обновление BIOS ....................51...
  • Seite 161 Краткое руководство по установке Благодарим вас за покупку новой материнской платы MSI®. В этом разделе приведены демонстрационные схемы установки компьютера. Для некоторых моделей также доступны видеоинструкции. Чтобы посмотреть видео, посетите веб- сайт по URL-адресу или отсканируйте QR-код и откройте веб-сайт в веб-браузере...
  • Seite 162 Безопасное использование продукции ∙ Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. ∙ Убедитесь, что все компоненты компьютера подключены должным образом. Ослабленные соединения компонентов могут привести как к сбоям в работе, так и...
  • Seite 163 Уведомление о стойках для крепления материнской платы Во избежание повреждения материнской платы, запрещается устанавливать любые ненужные стойки в зонах электрических дорожек материнской платы для крепления ее в корпусе компьютера. Знаки «Case standoff keep out zone» (зона, где запрещается устанавливать стойки) отмечены на задней стороне материнской платы...
  • Seite 164 Установка процессора ⚽ ∙ https://youtu.be/cltgIYiGtWY...
  • Seite 165 ⚠ Внимание! Чтобы установить кулер с креплением на винтах, следуйте указаниям на рисунках ниже. Сначала удалите фиксирующий модуль, затем установите кулер.
  • Seite 166 Установка модуля памяти DDR5 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 167 Подключение разъема на передней панели ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Seite 168 Установка материнской платы ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Крутящий момент: 3 кгс·см* *3 кгс·см = 0.3 Н·м = 2.6 фунт- сила·дюйм...
  • Seite 169 Подключение разъема питания ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Seite 170 Установка оптического привода с интерфейсом SATA ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 171 Установка видеокарты ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Seite 172 Подключение периферийных устройств...
  • Seite 173 Включение питания...
  • Seite 174 Технические характеристики ∙ Поддержка процессоров AMD Ryzen™ 7000-серии для настольных ПК* Процессор ∙ Процессорный сокет AM5 * Обратитесь www.msi.com, чтобы получить последнюю информацию о поддержке новых процессоров. Чипсет AMD B650 ∙ 4x слота памяти DDR5 с поддержкой до 192ГБ* ∙ Поддержка 1R 4800 МГц по стандартам JEDEC ∙...
  • Seite 175 Продолжение с предыдущей страницы ∙ 1x порт HDMI™ 2.1 в режиме HDR, с поддержкой максимального разрешения 4K 60Гц* ∙ 1x порт DisplayPort 1.4, с поддержкой максимального Встроенная разрешения 4K 60Гц* графика * Доступно для процессоров с интегрированной графикой. ** Спецификации ведиокарт могут меняться в зависимости от установленного...
  • Seite 176 Продолжение с предыдущей страницы ∙ 1x 24-контактный разъем питания ATX Разъемы питания ∙ 2x 8-контактных разъема питания +12В ∙ 1x порт USB 3.2 Gen 2 10Gbps Type-C на передней панели (от чипсета B650) ∙ 1x разъем USB 3.2 Gen 1 5Гб/с (от чипсета B650) Внутренний...
  • Seite 177 ∙ UEFI AMI BIOS Параметры BIOS ∙ ACPI 6.4, SMBIOS 3.5 ∙ Мультиязычный интерфейс ∙ Драйверы ∙ MSI Center ∙ MSI APP Player (BlueStacks) Программное обеспечение ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
  • Seite 178 • Mystic Light • Super Charger • Mystic Light Extension (RGB) • Devices Speed Up • Mystic Light Extension (A-RAINBOW • Smart Image Finder • MSI Companion • Ambient Link • System Diagnosis BIOS Охлаждение • Click BIOS 5 • Extended Heatsink Design •...
  • Seite 179 Комплект поставки Проверьте комплект поставки материнской платы. В него должны входить следующие элементы: Материнская плата • Материнская плата, 1 шт. Документы • Руководство по быстрой установке, 1 шт. • Уведомление о соответствии стандартам Европейского Союза, 1 шт. Кабели • Кабель 6Гб/с, 1 шт. Аксессуары...
  • Seite 180 Разъемы задней панели Пункт Описание Кнопка Flash BIOS - Обратитесь к странице 53 для получения информации об обновлении BIOS при помощи кнопки Flash BIOS. DisplayPort Порт LAN 2.5 Гбит/с Порт USB 3.2 Gen 2 10Гбит/с Type-A (от процессора) Порты USB 3.2 Gen 1 5Гб/с Type-A (от Hub-1074) Разъемы...
  • Seite 181 Таблица состояний индикатора порта LAN Подключение/ Работа Скорость передачи данных индикатора Состояние Скорость Состояние Описание Выкл. 10 Мбит/с Выкл. Не подключен Зеленый 100/1000 Мбит/с Желтый Подключен Оранжевый 2.5 Гбит/с Мигает Передача данных Подключение аудиоразъемов Подключение наушников и микрофона Подключение внешнего стерео усилителя (колонок) AUDIO INPUT...
  • Seite 182 Подключение 4-канальной звуковой системы AUDIO INPUT Rear Front Подключение звуковой системы 5.1 AUDIO INPUT Rear Front Center/ Subwoofer Подключение звуковой системы 7.1 AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Seite 183 Установка антенн 1. Прикрутите антенну к разъему антенны WiFi, как показано на рисунке ниже. 2. Отрегулируйте угол наклона антенны.
  • Seite 184 Компоненты материнской платы JRGB2 JARGB_V2_2 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN4 M2_1 JTPM1 PCI_E1 SATA▼_1▲_2 SATA▼_3▲_4 PCI_E2 M2_2 SYS_FAN3 PCI_E3 JARGB_V2_1 JFP1...
  • Seite 185 питания. Пожалуйста, сохраните защитную крышку процессорного сокета после установки ∙ процессора. Любые возможные гарантийные случаи, связанные с работой материнской платы, MSI® будет рассматривать только, при наличии защитной крышки на процессорном сокете. При установке процессора обязательно установите процессорный кулер. Кулер, ∙...
  • Seite 186 При установке памяти во все слоты, а также при ее разгоне, рекомендуется использовать более эффективную систему охлаждения памяти. ∙ Совместимость и стабильность работы установленных модулей памяти при разгоне зависит от установленного процессора и других устройств. Пожалуйста, обратитесь www.msi.com для получения дополнительной ∙ информации о совместимых модулях памяти.
  • Seite 187 ⚠ Внимание! ∙ При установке массивной видеокарты, необходимо использовать такой инструмент, как MSI Graphics Card Bolster для поддержки веса графической карты и во избежание деформации слота. ∙ Для установки одной карты расширения PCIe x16 с оптимальной производительностью рекомендуется использовать слот PCI_E1.
  • Seite 188 M2_1~2: Разъемы M.2 (Ключ M) M2_1 M2_2 ⚠ Внимание! В случае, если M.2 SSD оснащен собственным радиатором, удалите пластину M.2 или резиновый кубик в разъеме M.2, затем установите M.2 SSD. Не устанавливайте дополнительный радиатор, поставляемый с материнской платой. Установка модуля M.2 в разъем M2_1 1.
  • Seite 189 3. Установите прилагаемый комплект зажима EZ M.2 в отверстие M.2 в соответствии с длиной 2280 SSD. Пропустите этот шаг при установке 22110 SSD. 4. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов. 5. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD. 30º...
  • Seite 190 Установка модуля M.2 в разъем M2_2 1. Установите прилагаемый комплект зажима EZ M.2 в слот M.2 в соответствии с длиной твердотельного накопителя. 2. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов. 3. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD. 30º...
  • Seite 191 SATA_1~4: Разъемы SATA 6Гбит/с Эти разъемы представляют собой интерфейсные порты SATA 6Гбит/с. К каждому порту можно подключить одно устройство SATA. SATA_2 SATA_1 SATA_4 SATA_3 ⚠ Внимание! Избегайте перегибов кабеля SATA под прямым углом. В противном случае, ∙ возможна потеря данных при передаче. Кабели...
  • Seite 192 JAUD1: Разъем аудио передней панели Данный разъем предназначен для подключения аудиоразъемов передней панели. Контакт Название сигнала Контакт Название сигнала MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Разъемы передней панели Разъем...
  • Seite 193 CPU_PWR1~2, ATX_PWR1: Разъемы питания Данные разъемы предназначены для подключения блока питания ATX. CPU_PWR1~2 Контакт Название сигнала Контакт Название сигнала Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Контакт Название сигнала Контакт Название сигнала +3.3V +3.3V CPU_PWR1~2 Ground Ground Ground PWR OK 5VSB +12V...
  • Seite 194 JCI1: Разъем датчика открытия корпуса К этому разъему подключается кабель от датчика открытия корпуса. Нормально Разрешить запись по (По умолчанию) событию открытия корпуса Использование датчика открытия корпуса 1. Подключите датчик открытия корпуса к разъему JCI1. 2. Закройте крышку корпуса. 3. Войдите в BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4.
  • Seite 195 JUSB1: Разъем USB 3.2 Gen 2 10Гбит/с Type-C на передней панели Данный разъем предназначен для подключения разъема USB Type-C на передней панели. Данный коннектор имеет защиту от неправильного подключения. При подключении кабеля убедитесь, что коннектор сориентирован правильно относительно разъема. Кабель USB Type-C JUSB1 Порт...
  • Seite 196 контакты VCC и земли. Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста, ∙ установите утилиту MSI Center. JTPM1: Разъем модуля ТРМ Данный разъем используется для подключения модуля ТРМ (Trusted Platform Module). Дополнительные сведения см. в описании модуля ТРМ.
  • Seite 197 CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Разъемы вентиляторов Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а также контакт с сигналом управления скоростью вращения. Управление скоростью...
  • Seite 198 JOCFS1: Джампер безопасной загрузки Этот джампер используется для безопасной загрузки. При включении джампера безопасной загрузки система загрузится с настройками по умолчанию в режиме PCIe с низкой пропускной способностью (от процессора). Нормально Включено (По умолчанию) Применение настроек Загрузка с BIOS по умолчанию в сохраненными...
  • Seite 199 JBAT1: Джампер очистки данных CMOS (Сброс BIOS) На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы. Для сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этим джампером. Сохранение данных Очистка данных/ (По умолчанию) Сброс BIOS Сброс...
  • Seite 200 Разъем JRGB поддерживает подключение 5050 RGB непрерывных светодиодных ∙ лент (12В/G/R/B) длиной до 2 метров с максимальной мощностью 3А (12В). Перед установкой или заменой светодиодных лент RGB, необходимо полностью ∙ обесточить систему и отключить кабель питания. ∙ Используйте утилиту MSI для управления удлинительными светодиодными лентами.
  • Seite 201 JARGB_V2_1~2: Разъемы A-RAINBOW V2 (ARGB Gen2) LED Разъемы JARGB_V2 предназначены для подключения светодиодных лент ARGB Gen2 и ARGB. Разъем JARGB_V2 поддерживает подключение RGB светодиодных лент с индивидуальной адресацией с максимальной мощностью 3А (5В), и максимальное количество светодиодов составляет 240. Контакт Название...
  • Seite 202 характеристиками для достижения наилучшего эффекта. ∙ Перед установкой или заменой адресных светодиодных лент RGB , необходимо полностью обесточить систему и отключить кабель питания. Используйте утилиту MSI для управления удлинительными светодиодными ∙ лентами. Индикаторы отладки EZ Данные светодиоды показывают состояния отладки материнской платы.
  • Seite 203 Установка ОС, драйверов и MSI Center Скачайте и обновите последние утилиты и драйверы с сайта: www.msi.com Установка Windows 10/ Windows 11 1. Включите компьютер. 2. Вставьте диск Windows 10/ Windows 11 в привод для оптических дисков или вставьте в разъем USB компьютера USB флэш-диск, содержащий установочный...
  • Seite 204 1. Загрузите компьютер в Windows 10/ Windows 11. 2. Выберите «Пуск > Параметры > Центр обновления Windows > Проверить наличие обновлений». 3. Окно MSI Driver Utility Installer появится автоматически. 4. Выберите «I have read and agree to the MSI Terms of Use» и нажмите «Next».
  • Seite 205 5. Выберите «Select All» в левом нижнем углу и нажмите Install, чтобы установить MSI Center и драйверы. Прогресс установки отображается внизу. 6. После завершения процесса установки нажмите Finish.
  • Seite 206 Приложение MSI Center поможет легко оптимизировать настройки игры и беспрепятственно использовать программы для создания контента. С помощью MSI Center вы можете контролировать и синхронизировать эффекты светодиодной подсветки на ПК и других продуктах MSI, настраивать режимы работы, контролировать производительность системы и регулировать скорость вращения вентилятора.
  • Seite 207 UEFI BIOS MSI UEFI BIOS совместим с архитектурой UEFI (Unified Extensible Firmware Interface). Прошивка UEFI имеет множество новых функций и преимуществ, которые не поддерживаются традиционным BIOS. Она будет полностью заменять BIOS в будущем. Чтобы использовать полный функционал нового чипсета, режимом загрузки по умолчанию для MSI UEFI BIOS является UEFI.
  • Seite 208 * При нажатии клавиши F10 появится информационное окно. Выберите Yes или No, чтобы подтвердить выбор. Инструкции по настройке BIOS Для получения подробной информации о инструкциях по настройке BIOS, обратитесь к https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOSru.pdf или отсканируйте QR-код и откройте веб-сайт. ⚠ Внимание! Функции могут меняться в зависимости от приобретенного вами продукта.
  • Seite 209 джампер очистки данных CMOS. Обновление BIOS Обновление BIOS при помощи M-FLASH Перед обновлением: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы. Сохраните файл BIOS на флэш- диске USB. Обновление BIOS: 1. Переключитесь на рабочий модуль BIOS ROM с помощью переключателя...
  • Seite 210 Интернет. ∙ Перед обновлением BIOS закройте все остальные приложения. Обновление BIOS: 1. Установите и запустите MSI Center, и затем перейдите на страницу Support. 2. Выберите Live Update и нажмите кнопку Advance. 3. Выберите файл BIOS и нажмите кнопку Install. 4. Когда на экране появится напоминание об установке, нажмите кнопку Install.
  • Seite 211 JDASH1 : チューニングコン トローラーコネクター ..........40 JCOM1: シリアルポートコネクター ................ 40 JBAT1: クリアCMOS (BIOSリセッ ト) ジャンパー ............. 41 JRGB1~2: RGB LEDコネクター ................42 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LEDコネクター ......43 EZ Debug LED ....................... 44 OS、 ドライバーおよびMSI Centerのインス トール ............45...
  • Seite 212 MSI Driver Utility Installerでのドライバーのインス トール ........46 MSI Center ......................48 UEFI BIOS ........................49 BIOSの設定 ......................50 BIOSのリセッ ト ...................... 51 BIOSのアップデート方法..................51...
  • Seite 213 クイックスタート この度はMSI®マザーボードをお買い上げいただき、 誠にありがとうございます。 このクイッ クスタートセクションにはコンピューターのインス トール方法についてのデモンス トレーショ ンが表示されます。 一部のインス トールにはビデオデモンス トレーションも提供されます。 ス マートフ ォンやタブレッ トのWebブラウザでURLにアクセスしてビデオをご覧ください。 QRコ ードからアクセスすることもできます。 ツールおよびコンポーネントの準備 AMD® AM5 CPU AM5 CPUファン ケース DDR5メモリ 電源ユニッ ト グラフィ ックスカード 熱伝導性ペースト SATAハードディ スクドライブ プラスドライバー ねじセッ ト...
  • Seite 214 安全に関する注意事項 ∙ 本パッケージ内のコンポーネン トは静電放電(ESD)を受けやすいので、 PCの組み立てを 確実に成功させるために以下の注意事項を守って ください。 ∙ コンポーネン トがしっかりと全部接続されていることを確認して ください。 確実に接続さ れていない場合、 コンポーネン トの認識不良や起動不良の原因となります。 ∙ 繊細な部品に触れないよう、 マザーボードのフチを持って ください。 ∙ マザーボードを扱う際には、 静電気破壊を防ぐために、 静電放電 (ESD)リス トス トラップを 着けることをお薦めします。 ESDリス トストラップが用意できない場合は、 他の金属製のも のに触れて静電気を逃してからマザーボードを扱って ください。 ∙ 本品を取り付けない時は、 静電気対策が施された箱か、 または静電気防止パッ ド上で保 管して ください。 ∙ コンピューターの電源を投入する前に、 マザーボードのショートの原因となる、 外れたネ ジや金属製の部品がマザーボード上またはPCケース内にないか、...
  • Seite 215 ケーススタンドオフの注意事項 マザーボードに損害を防ぐために、 マザーボードの回路とPCケースの間に必要のない取 り付けスタンドオフを取り付けないでください。 使用者に注意するために、 「 Case standoff keep out zone」 の標示(下図のように)がマザーボードの背面に付きます。 衝突回避の注意事項 部品を傷つけないように、 各ネジの周りには保護ペイン トがあります。...
  • Seite 216 プロセッサの取り付け ⚽ ∙ https://youtu.be/cltgIYiGtWY...
  • Seite 217 ⚠ 注意 ネジ式CPUクーラーを取り付ける場合は下図に従ってリテンションブラケッ トを取り外して から、 CPUクーラーを取り付けて ください。...
  • Seite 218 DDR5メモリの取り付け ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 219 フロントパネルヘッダーの接続 ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Seite 220 マザーボードの取り付け ⚽ ∙ https://youtu.be/wWI6Qt51Wnc トルク: 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 221 電源コネクターの接続 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Seite 222 SATAドライブの取り付け ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 223 グラフィ ックスカードの取り付け ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Seite 224 周辺機器の接続...
  • Seite 225 通電...
  • Seite 226 仕様 ∙ AMD Ryzen™ 7000シリーズデスク トッププロセッサをサポー ト* ∙ プロセッサーソケッ トAM5 * 新しいプロセッサのリリース後、 www.msi.comにアクセスして最新のサポート状態 を確認して ください。 チップセット AMD B650チップセッ ト ∙ DDR5メモリスロッ ト4本搭載、 最大192GB搭載可能* ∙ JEDECによる1R 4800 MHzをサポート ∙ 最大オーバークロック周波数: • 1DPC 1Rは最大6000+ MHzの速度をサポート • 1DPC 2Rは最大6000+ MHzの速度をサポート メモリ • 2DPC 1Rは最大6000+ MHzの速度をサポート...
  • Seite 227 前のページから続く ∙ M.2スロッ ト x2 (Key M) • M2_1スロッ ト (CPU帯域接続) • 最大PCIe 4.0 x4をサポート M.2 SSDスロット • 2280/ 22110ストレージデバイスをサポート • M2_2スロッ ト (CPU帯域接続) • 最大PCIe 4.0 x4をサポート • 2260/ 2280ストレージデバイスをサポート ∙ SATAス トレージデバイスにて、 RAID 0、 RAID 1とRAID 10を サポート RAID ∙...
  • Seite 228 前のページから続く ∙ 24ピンATXメイン電源コネクター x1 電源コネクター ∙ 8ピン+12V電源コネクター x2 ∙ USB 3.2 Gen 2 10Gbps Type-Cフロン トパネルポート x1 (B650チップセッ ト帯域接続) ∙ USB 3.2 Gen 1 5Gbpsコネクター x1 (B650チップセッ ト帯域 接続) 内部USBコネクター • 2基の追加USB 3.2 Gen 1 5Gbpsポートをサポート ∙ USB 2.0コネクター x2 (B650チップセッ ト帯域接続) •...
  • Seite 229 ∙ 256 Mbフラッシュ x1 ∙ UEFI AMI BIOS BIOSの機能 ∙ ACPI 6.4, SMBIOS 3.5 ∙ 多言語対応 ∙ デバイスドライバー ∙ MSI Center ∙ MSI APP Player (BlueStacks) ソフトウェア ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
  • Seite 230 • Super Charger • Mystic Light • Devices Speed Up • Mystic Light拡張 (RGB) • Smart Image Finder • Mystic Light拡張 (A-RAINBOW V2) • MSI Companion • Ambient Link • System Diagnosis BIOS 冷却機能 • Click BIOS 5 • 拡張ヒートシンクデザイン...
  • Seite 231 パッケージの内容 パッケージにすべての添付品が含まれていることをご確認ください。 ボード • マザーボード本体 x1 ドキュメンテーション • クイック取り付けガイド x1 • 欧州連合規則 x1 ケーブル • SATA6Gb/sケーブル x1 付属品 • Wi-Fiアンテナセッ ト x1 • I/Oシールド x1 • EZ M.2クリ ップセッ ト x2 (1セッ ト/パック) ⚠ 注意 欠品または破損がある場合は、 直ちにご購入された販売店へ連絡して下さい。...
  • Seite 232 バックパネルコネクター 項目 説明 Flash BIOSボタン - Flash BIOSボタンでのBIOSのアップデートについては、 53 ページをご参照ください。 DisplayPort 2.5 Gbps LANジャ ック USB 3.2 Gen 2 10Gbps Type-Aポート (CPU帯域接続) USB 3.2 Gen 1 5Gbps Type-Aポート (Hub-1074帯域接続) Wi-Fiアンテナコネクター オーディオジャ ック HDMI™ポート USB 3.2 Gen 2 10Gbps Type-Aポート (CPU帯域接続) ∙...
  • Seite 233 LANポートLED状態表 リンク/ アクティビティLED スピードLED 状態 説明 状態 スピード リンクしていません 10 Mbps 黄色 リンクしています 緑色 100/ 1000 Mbps 点滅 データ通信中です オレンジ 2.5 Gbps オーディオジャックの接続 ヘッドフォンとマイクの接続方法 ステレオスピーカーの接続方法 AUDIO INPUT...
  • Seite 234 4チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front 5.1チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front Center/ Subwoofer 7.1チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Seite 235 アンテナの取り付け 1. 下図のようにアンテナをしっかりとアンテナコネクターに固定します。 2. アンテナを正しい位置に置きます。...
  • Seite 236 コンポーネントの概要 JRGB2 JARGB_V2_2 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN4 M2_1 JTPM1 PCI_E1 SATA▼_1▲_2 SATA▼_3▲_4 PCI_E2 M2_2 SYS_FAN3 PCI_E3 JARGB_V2_1 JFP1...
  • Seite 237 CPUを取り付ける際は、 必ずCPUクーラーも取り付けて ください。 CPUクーラーは過熱を ∙ 防ぎ、 システムの安定を保つために必要です。 システムを起動する前に、 CPUクーラーがCPUとしっかりと密着していることを確認して ∙ ください。 ∙ CPUの過熱はCPU自身やマザーボードに深刻なダメージを与えるおそれがあります。 シス テム組み立て後初回起動時に必ずCPUファンが正常に動作していることを確認して くだ さい。 CPUクーラーをマザーボードへ装着する際、 CPUとの接触面に適切な量の熱伝導 性ペーストを塗布するか、 または熱伝導性シートを挟んでください。 ∙ CPUを外した状態でマザーボードを保管する場合は、 必ずCPUソケッ トカバーを装着し、 ソケッ トのピンを保護して ください。 CPUとは別にCPUクーラーを購入された場合は、 CPUクーラーに添付されている文書を ∙ 参照して取り付け方法の詳細を確認して下さい。 このマザーボードはオーバークロックをサポートしています。 オーバークロックを試みる ∙ 前に、 マザーボード以外のすべてのパーツがオーバークロックに耐えうるか確認して くだ さい。 製品の仕様を超えるいかなる試みも推奨しません。 製品の仕様を超えた不適切な 取り扱いによ って生じた損害やリスクをMSIは保証しません。...
  • Seite 238 チャンネルA チャンネルB DIMMA2 DIMMB2 メモリモジュールの推奨取付順序 DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB2 DIMMB1 DIMMB2 ⚠ 注意 ∙ メモリスロッ トはDIMMA2を最優先に使用して下さい。 ∙ デュアルチャンネルモードでのシステムの安定性を確保するためには、 同一メーカーの同 一メモリモジュールを装着する必要があります。 メモリの動作周波数はSPDに依存するため、 オーバークロックの際に公称値より低い周 ∙ 波数で動作するメモリがあります。 メモリを公称値かそれ以上の周波数で動作させたい 場合は、 BIOSメニューのDRAM Frequencyの項目で動作周波数を設定して ください。 ∙ 全てのDIMMスロッ トを使用する場合やオーバークロックをする場合はより効率的なメモ リ冷却システムの使用をお薦めします。 オーバークロック時の、 メモリの安定性と互換性は取り付けられたCPUとデバイスに依 ∙ 存します。 互換性があるのメモリについての詳細はwww.msi.comからご参照ください。 ∙...
  • Seite 239 PCI_E2: PCIe 3.0 x1 (B650チップセッ ト帯域接続) PCI_E3: PCIe 4.0 x4 (B650チップセッ ト帯域接続) ⚠ 注意 ∙ 大型且つ重いグラフィ ックスカードをインストールすると、 スロッ トの変形を防止するため に、 MSI Graphics Card Bolsterのようなツールを使用することが必要です。 一枚のPCIe x16拡張カードを最適な性能で動作させたい場合は、 PCI_E1スロッ トの使用 ∙ をお勧めします。 拡張カードの着脱は、 必ず電源をオフにし、 コンセン トから電源ケーブルを抜いてから行っ ∙ て ください。 ハードウェアまたはソフ トウェアにどのような変更が必要であるかは、 拡張カ...
  • Seite 240 M2_1~2: M.2スロット (Key M) M2_1 M2_2 ⚠ 注意 M.2 SSDはヒートシンクを搭載している場合、 M.2スロッ トのM.2プレートまたはM.2ゴムキ ューブを取り外してからM.2 SSDを取り付けて ください。 マザーボードに供給のヒートシンク を再度取付ける必要はありません。 M2_1スロットへのM.2モジュールの取り付け 1. M.2 Shield Frozrヒートシンクのねじを緩めます。 2. M.2 Shield Frozrヒートシンクを持ち上げ、 取り外します。...
  • Seite 241 3. 2280 SSDの長さによ って供給のEZ M.2クリ ップキッ トをM.2穴に取り付けます。 22110 SSDが取り付けられている場合は、 このステップを飛ばします。 4. 30°の角度でM.2 SSDをM.2スロッ トに挿入します。 5. EZ M.2クリ ップを回してM.2 SSDを固定します。 30º 30º 30º 30º 2280 SSD 22110 SSD 6. 底面のM.2 Shield Frozrヒートシンクの放熱パッ ドから保護膜を取り外します。 7. M.2 Shield Frozrヒートシンクをヒートシンクスタンドオフに固定します。...
  • Seite 242 M2_2スロットへのM.2モジュールの取り付け 1. SSDの長さによ って供給のEZ M.2クリ ップキッ トをM.2スロッ トに取り付けます。 2. 30°の角度でM.2 SSDをM.2スロッ トに挿入します。 3. EZ M.2クリ ップを回してM.2 SSDを固定します。 30º 30º...
  • Seite 243 SATA_1~4: SATA 6Gb/sコネクター これらのコネクターはSATA 6Gb/sインターフェースポートです。 一つのコネクターにつき、 一 つのSATAデバイスを接続できます。 SATA_2 SATA_1 SATA_4 SATA_3 ⚠ 注意 SATAケーブルは90度以下の角度に折り曲げないでください。 データ損失を起こす恐れが ∙ あります。 SATAケーブルは両端に同一のプラグを備えています。 然し、 スペースの確保のためにマザ ∙ ーボードにはストレートタイプのコネクタを接続されることをお薦めします。...
  • Seite 244 JAUD1: フロントオーディオコネクター このコネクターにはフロン トパネルのオーディオジャ ックを接続します。 ピン 信号名 ピン 信号名 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: フロントパネルコネクター JFP1コネクターは電源オン、 電源リセッ ト、 PCケースのLEDをコン トロールします。 Power Switch/ Reset Switchヘッダーには電源ボタン/ リセッ トボタンを接続します。 Power LEDヘ ッダーにはPCケースのLEDを接続します。...
  • Seite 245 CPU_PWR1~2, ATX_PWR1: 電源コネクター これらのコネクターにはATX電源を接続します。 CPU_PWR1~2 ピン 信号名 ピン 信号名 Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 ピン 信号名 ピン 信号名 +3.3V +3.3V CPU_PWR1~2 Ground Ground Ground PWR OK 5VSB +12V ATX_PWR1 +12V +3.3V +3.3V -12V Ground PS-ON# Ground Ground Ground Ground...
  • Seite 246 JCI1: ケース開放スイッチコネクター このコネクターにはケース開放スイッチケーブルを接続します。 正常 ケース開放イベン ト ト (デフ ォルト) リガー有効 ケース開放検知機能の使い方 1. JCI1コネクターをケース開放スイッチ/センサーに接続します。 2. ケースのカバーを閉じます。 3. BIOS > SETTINGS > Security > Chassis Intrusion Configurationに入ります。 4. Chassis IntrusionをEnabledに設定します。 5. F10を押すと、 設定を保存して終了するかメッセージが出ますので、 Enterキーを押して Yesを選択します。 6. ケースが開けられるとシステムに開放の情報が記録され、 次回のシステム起動時に警告 メッセージが表示されます。 ケース開放警告のリセット 1. BIOS > SETTINGS > Security > Chassis Intrusion Configurationに入ります。 2.
  • Seite 247 JUSB1: USB 3.2 Gen 2 10Gbps Type-Cフロントパネルコネク ター このコネクターにはフロン トパネルのUSB Type-Cコネクターを接続します。 このコネクター は確実なデザインを持っています。 ケーブルを接続すると、 対応方向で接続することを確認 して ください。 USB Type-Cケーブル JUSB1 フロン トパネルの USB Type-Cポート JUSB2: USB 3.2 Gen 1コネクター これらのコネクターにはフロン トパネルのUSB 3.2 Gen 1 5Gbpsポートを接続します。 ピン 信号名 ピン 信号名 Power USB3_RX_DN USB3_RX_DP Ground...
  • Seite 248 USB1- USB0+ USB1+ Ground Ground No Pin ⚠ 注意 ∙ VCCピンとグランドピンは必ず接続して ください。 正し く接続されていない場合、 機器が損 傷するおそれがあります。 これらのUSBポートでiPad、 iPhoneとiPodを再充電するには、 MSI Centerユーティ リティ ∙ をインストールして ください。 JTPM1: TPMモジュールコネクター このコネクターはTPM (Trusted Platform Module)を接続します。 詳細についてはTPMセキ ュリティ プラッ トホームマニュアルを参照して下さい。 ピン 信号名 ピン 信号名 SPI Power...
  • Seite 249 CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: ファンコネクター ファンコネクターはPWM (パルス幅変調) モードとDCモードに分類されます。 PWMモードフ ァンコネクターには常時12Vが出力されており、 スピードコン トロール信号によ ってファンス ピードを調整します。 DCモードファンコネクターは電圧出力を変えることでファンスピード をコン トロールします。 自動モードファンコネクターは自動的にPWMまたはDCモードを検 出することができます。 BIOS> HARDWARE MONITORパネルで、 ファンをコン トロールします。 DCまたはPWMをファ ンタイプに設定することができます。 スマートファンモードをチェックすると、 ファンの速度は CPUまたはシステムの温度によ って変わります。 スマートファンモードのチェックを外すと、 ファンは最大速度で動作します。 ⚠ 注意 PWM/ DCモードを切り替えた後、 ファンが正し く動作していることを確認して ください。 CPU_FAN1 PUMP_FAN1 SYS_FAN1 PWMモードのピンの定義...
  • Seite 250 JOCFS1: セーフブートジャンパ セーフブート用のジャンパです。 有効にすると、 システムはデフ ォルト設定とより低いPCIe (CPU帯域接続)モードで起動します。 正常 有効 (デフ ォルト) セーフブート時はBIOSの デフ ォルト設定とより低い 保存したBIOS設定で起 動します。 PCIe (CPU帯域接続) モー ドを適用します。 JDASH1 : チューニングコントローラーコネクター このコネクタはオプションのチューニングコン トローラーモジュールを接続します。 ピン 信号名 ピン 信号名 No Pin MCU_SMB_SCL_M MCU_SMB_SDA_M VCC5 Ground JCOM1: シリアルポートコネクター このコネクターにはオプションのブラケッ ト付きのシリアルポートを接続します。 ピン 信号名...
  • Seite 251 JBAT1: クリアCMOS (BIOSリセット) ジャンパー 本製品はシステムの設定情報を保持するCMOSメモリを搭載しており、 マザーボード上のボ タン型電池から電力が供給されます。 システムの設定をクリアしたい場合は、 CMOSメモリ をクリアするためにジャンパピンにジャンパブロックを取り付けて ください。 データを CMOSをクリア/ 保持 BIOSをリセッ ト (デフ ォルト) BIOSをデフォルト値にリセットする 1. PCの電源をオフにし、 コンセン トから電源コードを抜いて下さい。 2. ジャンパブロックでJBAT1を5-10秒ぐ らいショ ッ トします。 3. JBAT1からジャンパブロックを取り外します。 4. 電源コードをコンセン トに元通りに接続し、 電源を投入します。...
  • Seite 252 RGB LEDストリップコネクター JRGB拡張ケーブル 5050 RGB LEDス トリ ップ12V JRGBコネクター RGB LEDファンコネクター JRGBコネクター システムファンコネクター RGB LEDファン ⚠ 注意 JRGBコネクターは長さ2m以下のものを御使用ください。 定格最大出力は3A (12V) ∙ で、 5050 RGB LEDストリ ップ(12V/G/R/B)をサポートします。 RGB LEDストリ ップの着脱は、 必ず電源ユニッ トのスイッチをオフにして電源コードを抜 ∙ いた状態で実施して ください。 ∙ MSIのソフ トウェアで拡張 LEDストリ ップをコン トロールします。...
  • Seite 253 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LEDコネクター JARGB_V2コネクターはARGB Gen2とARGB LEDス トリ ップを接続することができま す。 JARGB_V2コネクターの定格最大出力は3A (5V)で、 240個々にアドレス指定可能なRGB LEDをサポートします。 ピン 信号名 ピン 信号名 Data No Pin Ground アドレス指定可能なRGB LEDストリップコネクター JARGB拡張ケーブル JARGB_V2コネクター ARGB/ ARGB Gen2 LEDス トリ ップ アドレス指定可能なRGB LEDファンコネクター JARGB_V2コネクター システムファンコネクター ARGB/ ARGB Gen2 LEDファン...
  • Seite 254 ⚠ 注意 故障する恐れがあるのでARGB Gen1LED規格とARGB Gen2規格のデバイスを同時使用 ∙ しないでください。 鮮やかなLEDライティ ング効果を得るためには、 同規格のRGBデバイスで統一することを ∙ 強く推奨いたします。 ∙ アドレス指定可能なRGB LEDストリ ップの着脱は、 必ず電源ユニッ トのスイッチをオフに して電源コードを抜いた状態で実施して ください。 MSIのソフ トウェアで拡張 LEDストリ ップをコン トロールします。 ∙ EZ Debug LED これらのLEDはメモリモジュールが取り付けられたことを表示します。 LED色 状態 CPUが検出されないか、 または認識に失敗したことを示し 赤色 ます。 DRAMが検出されないか、 または認識に失敗したことを示し 黄色 ます。...
  • Seite 255 OS、 ドライバーおよびMSI Centerのインスト ール www.msi.comから最新のユーティ リティと ドライバーをダウンロードしてアップデートして ください。 Windows 10/ Windows 11のインストール 1. PCの電源をオンにします。 2. Windows 10/ Windows 11のインストールメディアを光学ドライブに挿入します。 3. PCケースのRestartボタンを押します。 4. POST (Power-On Self Test)中にF11キーを押し、 ブートメニューに入ります。 5. ブートメニューから光学ドライブを選択します。 6. Press any key to boot from CD or DVD... というメッセージが表示されたら、 任意のキ...
  • Seite 256 ボードを検索し、 ドライバーをダウンロードすることもできます。 MSI Driver Utility Installerはインターネッ トでインストールする必要があります。 ∙ 1. Windows 10/ Windows 11を起動させます。 2. スタート > 設定 > Windows Updateを選択し、 更新プログラムの確認をクリ ックします。 3. MSI Driver Utility Installerは自動的にポップアップします。 4. I have read and agree to the MSI Terms of Useチェックボックスを選択し、 Nextをクリ ックします。...
  • Seite 257 5. 左下のSelect AllチェックボックスをチェックしてInstallをクリ ックし、 MSI Centerと ドラ イバーをインス トールします。 インストールの進行状況は下部に表示されます。 6. インストールが完了したら、 Finishをクリ ックします。...
  • Seite 258 MSI Center MSI Centerはゲーム設定の最適化とコンテンツ作成ソフ トの使用に役立つアプリケーシ ョンです。 また、 PCや他のMSI製品のLEDライ トの効果を操作し、 同期することができます。 MSI Centerにより、 モードをカスタマイズしたり、 システムを管理やファンの回転速度を調整 したりできます。 MSI Centerユーザーズガイド MSI Centerの詳細情報は、 http://download.msi.com/manual/mb/MSICENTER.pdf またはQRコードからアクセスして ください。 ⚠ 注意 機能はご購入した製品によ って異なる場合がります。...
  • Seite 259 UEFI BIOS MSI UEFI BIOSはUEFI (Unified Extensible Firmware Interface)アーキテクチャと互換性 があります。 UEFIは、 従来のBIOSでは実現できない新機能と利点を多く持っています、 将来 は完全にBIOSに取って代わることができます。 MSI UEFI BIOSは、 デフ ォルトのブートモード としてUEFIを使用し、 新しいチップセッ トの機能を最大限に活用することができます。 ⚠ 注意 ほかの説明がない限り、 本ユーザマニュアルの用語のBIOSはUEFI BIOSを指します。 UEFIの利点 ∙ クイック起動 - UEFIは直接にオペレーティ ングシステムを起動し、 BIOSセルフテス トプロ セスを保存することができます。 また、 POST時にCSMモードに切り替えにかかる時間も排 除します。 ∙ 2 TBより大きいハードディ スクドライブパーティションをサポートします。...
  • Seite 260 ヘルプを参照する お気に入り項目を追加/ 削除する お気に入りメニューに入る CPU仕様メニューに入る Memory-Zメニューに入る 工場出荷時の設定値に戻す アドバンス トモードとEZモードの間に切り替える OCプロファイルをロードする OCプロファイルをセーブする F10: 設定を保存して再起動させる* F12: スクリーンショ ッ トが撮られ、 USBメモリに保存されます (FAT/ FAT32フ ォーマッ トのみ) Ctrl+F: 検索ページに入る * <F10>キーを押すと確認ウィ ンドウが表示され、 修正情報が表示されます。 YesまたはNo を選択して確認して ください。 BIOSユーザーズガイド BIOSの設定の他の説明は、 https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOSjp.pdf またはQRコードからアクセスして ください。 ⚠ 注意 機能はご購入した製品によ って異なる場合がります。...
  • Seite 261 ∙ BIOSセッ トアップ画面で<F6>キーを押して工場出荷時の設定値に戻します。 ∙ マザーボード上のクリアCMOSジャンパをショートする。 ⚠ 注意 CMOSデータをクリアする前に、 必ずPCの電源がオフにすることを確認して ください。 BIOS のリセッ トについてはクリアCMOSジャンパセクションをご参照ください。 BIOSのアップデート方法 M-FLASHでのBIOSアップデート アップデートの前に: MSIのWEBサイ トから最新のBIOSファイルをダウンロードし、 USBメモリのルートフ ォルダに コピーします。 BIOSのアップデート: 1. マルチBIOSスイッチで標的BIOS ROMにスイッチします。 マザーボードにこのスイッチが ない場合は、 このステップを飛ばします。 2. アップデートするBIOSイメージファイルを含むUSBメモリをマザーボードのUSBポート に挿入します。 3. 下記の方法でフラッシュモードに入ります。 • POST中に<Ctrl + F5>キーを押して、 Yesをクリ ックしてシステムを再起動させます。 Press <Ctrl+F5> to activate M-Flash for BIOS update.
  • Seite 262 MSI CenterでのBIOSアップデート アップデートの前に: ∙ LANドライバーがインス トールされ、 インターネッ ト接続が正し く設定されていることを確 認して ください。 ∙ アップデートする前に、 他のアプリケーションソフ トをすべて閉じて ください。 BIOSのアップデート: 1. MSI CENTERをインス トールして起動させて、 Supportページに入ります。 2. Live Updateを選択して、 Advancedボタンをクリ ックします。 3. BIOSファイルを選択して、 Installボタンをクリ ックします。 4. インストールのリマインダーが表示されると、 Installボタンをクリ ックします。 5. システムが自動的に再起動してBIOSのアップデートを始めます。 6. アップデートプロセスが完了した後、 システムが自動的に再起動します。...
  • Seite 263 JCOM1 : 시리얼 포트 커넥터 ................... 40 JBAT1: CMOS (Reset BIOS) 클리어 점퍼 ............... 41 JRGB1~2: RGB LED 커넥터 ................... 42 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED 커넥터 ......... 43 EZ 디버그 LED ....................... 44 OS, 드라이버 & MSI Center 설치하기 ..............45...
  • Seite 264 MSI Driver Utility Installer로 드라이버 설치하기 ........... 46 MSI Center ......................48 UEFI BIOS ......................49 BIOS (바이오스) 설정 ....................50 BIOS 리셋....................... 51 BIOS 업데이트 ......................51...
  • Seite 265 빠른 시작 설명서 MSI®의 새로운 메인보드를 구입해주셔서 감사합니다. 이 빠른 시작 섹션에서는 컴퓨터를 설치하는 방법에 대한 데모 다이어그램을 제공합니다. 일부 설치는 비디오 데모도 제공합니다. URL을 링크하여 휴대전화나 태블릿의 웹 브라우저로 시청하세요. QR 코드를 스캔하여 URL에 대한 링크를 가질 수도 있습니다.
  • Seite 266 안전 지침 ∙ 이 패키지에 포함된 부품은 정전기 방전(ESD)에 의해 파손될 우려가 있으므로 다음의 설명에 따라 컴퓨터를 조립하십시오. ∙ 모든 부품이 제대로 연결되었는지 확인하십시오. 제대로 연결되지 않을 경우, 컴퓨터가 부품을 인식하지 못하거나 컴퓨터를 켤 수가 없게 됩니다. ∙ 부품의 예리한 부분에 손을 다칠 수 있으므로 메인보드 취급시 가장자리 부분을 잡으십시오. ∙...
  • Seite 267 케이스 스탠드 오프 알림 메인보드의 손상을 방지하기 위해 메인보드 회로와 컴퓨터 케이스 사이에 불필요한 장착 스탠드오프는 금지됩니다. 케이스 스탠드오프 유지 구역 표지판은 메인보드 뒷면(아래 그림 참조)에 표시되어 사용자에게 경고의 역할을 합니다. 충돌 방지 알림 각 나사 구멍 주위에 보호 페인트가 인쇄되어 있어 부품이 긁히는 것을 방지합니다.
  • Seite 268 프로세서 설치하기 ⚽ ∙ https://youtu.be/cltgIYiGtWY...
  • Seite 269 ⚠ 중요사항 나사형 CPU 히트싱크를 설치하는 경우 아래 그림에 따라 고정 모듈을 먼저 제거한 다음 히트싱크를 설치하십시오.
  • Seite 270 DDR5 메모리 설치하기 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 271 전원 패널 헤더 연결하기 ⚽ ∙ http://youtu.be/DPELIdVNZUI 전원 LED 전원 스위치 JFP1 Reserved HDD LED 리셋 스위치 JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Seite 272 메인보드 설치하기 ⚽ ∙ https://youtu.be/wWI6Qt51Wnc 토크 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 273 전원 커넥터 연결하기 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Seite 274 SATA 드라이브 설치하기 ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 275 그래픽 카드 설치하기 ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Seite 276 주변기기 연결하기...
  • Seite 277 전원 켜기...
  • Seite 278 사양 ∙ AMD Ryzen™ 7000 시리즈 데스크탑 프로세서 지원* ∙ 소켓 AM5 프로세서 * 출시된 새 프로세서의 최신 지원 상태를 확인하려면 www.msi.com을 방문하십시오. 칩셋 AMD B650 칩셋 ∙ 4x DDR5 메모리 슬롯, 최대 192GB 지원* ∙ 1R 4800 MHz (by JEDEC) 지원...
  • Seite 279 이전 페이지로부터 계속 ∙ 2x M.2 슬롯 (Key M) • M2_1 슬롯 (CPU) • 최대 PCIe 4.0 x4 지원 M.2 SSD 슬롯 • 2280/ 22110 저장 장치 지원 • M2_2 슬롯 (CPU) • 최대 PCIe 4.0 x4 지원 • 2260/ 2280 저장 장치 지원 ∙...
  • Seite 280 이전 페이지로부터 계속 ∙ 1x 24핀 ATX 메인 전원 커넥터 전원 커넥터 ∙ 2x 8핀+ 12V 전원 커넥터 ∙ 1x USB 3.2 Gen 2 10Gbps Type-C 전면 패널 포트 (B650 칩셋) ∙ 1x USB 3.2 Gen 1 5Gbps 커넥터 (B650 칩셋) •...
  • Seite 281 ∙ 1x 256 Mb flash ∙ UEFI AMI BIOS BIOS 기능 ∙ ACPI 6.4, SMBIOS 3.5 ∙ 다국어 ∙ 드라이버 ∙ MSI Center ∙ MSI APP Player (BlueStacks) 소프트웨어 ∙ CPU-Z MSI 게이밍 ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI 에디션...
  • Seite 282 • 슈퍼 차져 • 미스틱 라이트 • 장치 속도 향상 • 미스틱 라이트 익스텐션 (RGB) • 스마트 이미지 파인더 • 미스틱 라이트 익스텐션 (A-RAINBOW • MSI 컴패니언 • 시스템 진단 • 엠비언트 링크 열 특징 BIOS • 확장된 히트싱크 디자인...
  • Seite 283 포장 내용물 메인보드 패키지의 내용물을 확인하십시오. 다음 품목들이 패키지에 들어 있어야 합니다: 보드 • 1x 메인보드 서류 • 1x 빠른 설치 설명서 • 1x 유러피안 유니온 규제 지침 케이블 • 1x SATA6Gb/s 케이블 악세사리 • 1x Wi-Fi 안테나 세트 • 1x I/O 쉴딩 •...
  • Seite 284 후 면 패널 커넥터 아이템 설명 플래쉬 BIOS 버튼 - 53 페이지의 내용을 참조하여 플래쉬 BIOS 버튼으로 BIOS 를 업데이트하는 방법에 대해 알아보세요. 디스플레이포트 2.5 Gbps LAN 잭 USB 3.2 Gen 2 10Gbps Type-A 포트 (CPU) USB 3.2 Gen 1 5Gbps Type-A 포트 (Hub-1074) Wi-Fi 안테나...
  • Seite 285 LAN 포트 LED 상태 표시 링크/ 작동 LED 속도 LED 상태 설명 상태 속도 꺼짐 연결되지 않음. 꺼짐 10 Mbps 노란색 LAN이 올바르게 녹색 100/1000 Mbps 연결되었음. 오렌지색 2.5 Gbps 깜빡임 정상적인 통신중. 오디오 잭 연결 헤드폰 및 마이크용 오디오 잭 도표 스테레오...
  • Seite 286 4-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front 5.1-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front Center/ Subwoofer 7.1-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Seite 287 안테나 설치하기 1. 아래 그림과 같이 안테나를 안테나 커넥터에 단단히 고정시켜 줍니다. 2. 안테나 방향을 조정합니다.
  • Seite 288 구성품 개요 JRGB2 JARGB_V2_2 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN4 M2_1 JTPM1 PCI_E1 SATA▼_1▲_2 SATA▼_3▲_4 PCI_E2 M2_2 SYS_FAN3 PCI_E3 JARGB_V2_1 JFP1...
  • Seite 289 ∙ ∙ 프로세서를 설치한 후, CPU 보호 캡을 보관하시기 바랍니다. 반품시 메인보드와 CPU 소켓 보호 캡이 함께 제공되어야만 MSI에서 반품(RMA) 요청 처리를 진행할 수 있습니다. CPU 설치시, CPU 히트싱크를 반드시 설치하세요. CPU 히트싱크는 과열을 방지하고 시스템 ∙ 성능을 유지하는데 꼭 필요합니다.
  • Seite 290 주파수를 설정하세요. 풀 DIMM 설치 또는 오버클로킹을 위해 보다 효율적으로 메모리 냉각 시스템을 사용할 것을 ∙ 권장합니다. 오버클로킹시의 안정성과 설치된 메모리 모듈의 호환성은 설치된 CPU 및 장치에 따라 ∙ 달라집니다. ∙ 호환 가능한 메모리에 대한 자세한 정보는 www.msi.com을 방문하여 알아보시기 바랍니다.
  • Seite 291 중요사항 ∙ 크고 무거운 그래픽 카드를 설치할 경우, 그래픽 카드를 안전하게 지지하여 슬롯의 변형을 방지하기 위해 MSI 그래픽 카드 지지대와 같은 장치를 사용하시면 더욱 안전합니다. 하나의 PCIe x16 확장 카드를 설치하여 최적의 효과를 원하신다면 PCI_E1 슬롯을 사용할 ∙ 것을 추천합니다.
  • Seite 292 M2_1~2: M.2 슬롯 (Key M) M2_1 M2_2 ⚠ 중요사항 M.2 SSD에 자체 히트싱크가 있는 경우 M.2 SSD를 설치하기 전에 M.2 슬롯에서 M.2 플레이트 또는 고무 큐브를 제거하십시오. 메인보드와 함께 제공된 히트싱크을 다시 설치하지 마십시오. M2_1 슬롯에 M.2 모듈 설치 1. M.2 쉴드 Frozr 히트싱크의 나사를 풀어 줍니다. 2.
  • Seite 293 3. 2280 SSD 길이에 따라 제공된 EZ M.2 클립 키트를 M.2 구멍에 설치합니다. 22110 SSD를 설치하는 경우 이 단계를 건너뜁니다. 4. M.2 SSD를 M.2 슬롯에 30도 각도로 삽입합니다. 5. EZ M.2 클립을 돌려 M.2 SSD를 고정합니다. 30º 30º 30º 30º 2280 SSD 22110 SSD 6.
  • Seite 294 M2_2 슬롯에 M.2 모듈 설치 1. 제공된 EZ M.2 클립 키트를 SSD 길이에 따라 M.2 슬롯에 설치하십시오. 2. M.2 SSD를 M.2 슬롯에 30도 각도로 삽입합니다. 3. EZ M.2 클립을 돌려 M.2 SSD를 고정합니다. 30º 30º...
  • Seite 295 SATA_1~4: SATA 6Gb/s 커넥터 이 커넥터는 SATA 6Gb/s 인터페이스 포트입니다. 각 커넥터에 하나의 SATA 장치를 연결할 수 있습니다. SATA_2 SATA_1 SATA_4 SATA_3 ⚠ 중요사항 SATA 케이블을 90도로 꺽지 마십시오. 그럴 경우, 전송 중 데이터가 손상될 수 있습니다. ∙ SATA 케이블의 양쪽 모두에 동일한 플러그가 있지만. 공간 절약을 위해 플랫 커넥터를 ∙...
  • Seite 296 JAUD1: 전면 오디오 커넥터 이 커넥터를 사용하여 전면 패널의 오디오 잭을 연결할 수 있습니다. 핀 신호 이름 핀 신호 이름 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: 전면 패널 커넥터 JFP1 커넥터는...
  • Seite 297 CPU_PWR1~2, ATX_PWR1: 전원 커넥터 이 커넥터를 사용하여 ATX 전원 공급 장치를 연결할 수 있습니다. CPU_PWR1~2 핀 신호 이름 핀 신호 이름 Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 핀 신호 이름 핀 신호 이름 +3.3V +3.3V CPU_PWR1~2 Ground Ground Ground PWR OK...
  • Seite 298 JCI1: 섀시 침입 커넥터 이 커넥터를 사용하여 섀시 침입 스위치 케이블을 연결할 수 있습니다. 표준 상태 ( 섀시 침입 이벤트 기본 설정) 트리거 섀시 침입 탐지기 사용하기 1. JCI1 섀시의 섀시 침입 스위치/ 센서에 연결합니다. 2. 섀시 커버를 닫습니다. 3. BIOS > SETTINGS > Security > Chassis Intrusion Configuration으로 이동합니다. 4.
  • Seite 299 JUSB1: USB 3.2 Gen 2 10Gbps Type-C 전면 패널 커넥터 이 커넥터를 사용하여 전면 패널의 USB Type-C 커넥터를 연결할 수 있습니다. 이 커넥터는 풀 프루프(foolproof )로 작동하도록 디자인되었으며 케이블 연결시 정확한 방향으로 연결하시기 바랍니다. USB Type-C 케이블 JUSB1 USB Type-C 후면 패널에...
  • Seite 300 ⚠ 중요사항 ∙ VCC 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다. USB 포트를 통하여 iPad,iPhone 및 iPod를 충전하려면 MSI Center 유틸리티를 ∙ 설치하시기 바랍니다. JTPM1: TPM 모듈 커넥터 이 커넥터는 TPM (Trusted Platform Module) 모듈에 연결됩니다. 자세한 내용과 사용방법은...
  • Seite 301 CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: 팬 커넥터 팬 커넥터는 PWM (Pulse Width Modulation) 모드와 DC 모드로 분류될 수 있습니다. PWM 모드 팬 커넥터는 12V의 일정한 출력을 제공하고 속도 제어 신호에 따라 팬의 회전 속도를 조정합니다. DC 모드 팬 커넥터는 전압의 변화에 따라 팬의 회전 속도를 제어합니다. 자동 모드 팬...
  • Seite 302 JOCFS1: 안전 부팅 점퍼 이 점퍼는 안전 부팅에 사용됩니다. 활성화되면 시스템은 기본 설정과 낮은 PCIe (CPU) 모드로 부팅됩니다. 표준 상태 (기본 설정) 활성화 저장된 BIOS 설정으로 안전 부팅을 위해 BIOS 부팅합니다. 기본 설정을 적용하고 PCIe(CPU) 모드를 낮춥니다. JDASH1: 튜닝 컨트롤러 커넥터 이...
  • Seite 303 JBAT1: CMOS (Reset BIOS) 클리어 점퍼 시스템 구성 데이터를 저장하기 위해 메인보드에 있는 배터리에서 외부 전원을 공급받는 온보드 CMOS 메모리가 있습니다. 시스템 구성을 지우려면 점퍼를 아래와 같이 설정하여 CMOS 메모리를 지우세요. 데이터 유지 CMOS 클리어/ (기본 설정) BIOS 리셋 기본 값으로 BIOS 리셋하기 1.
  • Seite 304 JRGB 커넥터는 최대 3A (12V) 정격 전력에서 최대 2미터 연속 5050 RGB LED 스트립 ∙ (12V/G/R/B)을 지원합니다. RGB LED 스트립을 설치 또는 제거하기 전에 항상 전원 공급 장치의 전원을 끄고 전원 ∙ 코드를 콘센트에서 뽑아주세요. ∙ MSI 소프트웨어를 사용하여 확장된 LED 스트립을 조정하세요.
  • Seite 305 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED 커넥터 JARGB_V2 커넥터를 사용하여 ARGB Gen2 및 ARGB 기반 LED 스트립을 연결할 수 있습니다. JARGB_V2 커넥터는 최대 정격 전력이 3A(5V)인 개별 주소 지정이 가능한 최대 240 개의 RGB LED를 지원합니다. 핀 신호 이름 핀 신호...
  • Seite 306 최상의 효과를 얻으려면 동일한 사양의 LED 스트립을 설치하는 것이 좋습니다. ∙ ∙ RGB LED 스트립을 설치 또는 제거하기 전에 항상 전원 공급 장치의 전원을 끄고 전원 코드를 콘센트에서 뽑아주세요. MSI 소프트웨어를 사용하여 확장된 LED 스트립을 조정하세요. ∙ EZ 디버그 LED 이 LED는 메인보드의 디버그 상태를 나타냅니다. LED 색상...
  • Seite 307 OS, 드라이버 & MSI Center 설치하기 공식 웹사이트 www.msi.com을 방문하여 최신 버전의 유틸리티와 드라이버를 다운로드 및 업데이트하세요. Windows 10/ Windows 11 설치하기 1. 컴퓨터의 전원을 켭니다. 2. Windows 10/ Windows 11 설치 디스크/USB를 컴퓨터에 삽입합니다. 3. 컴퓨터 케이스의 Restart 버튼을 누릅니다.
  • Seite 308 설치하는 것이 좋습니다. 메인보드용 LAN 드라이버를 설치하려면 www.msi.com을 참조하십시오. ∙ MSI Driver Utility Installer이 자동으로 나타납니다. 진행 중에 취소하거나 닫을 경우 MSI Center 매뉴얼의 라이브 업데이트 장을 참조하여 드라이버를 설치하십시오. www.msi.com 으로 이동하여 메인보드를 검색하고 드라이버를 다운로드할 수도 있습니다. ∙...
  • Seite 309 5. 왼쪽 하단 모서리에 있는 모두 선택 확인란을 선택하고 설치를 클릭하여 MSI Center 및 드라이버를 설치합니다. 하단에 설치 진행 상황이 표시됩니다. 6. 진행이 완료되면 마침을 클릭합니다.
  • Seite 310 MSI Center MSI Center 는 게임 설정을 쉽게 최적화하고 콘텐츠 생성 소프트웨어를 원활하게 사용할 수 있도록 지원하는 응용 프로그램입니다. 또한 PC 및 기타 MSI 제품에 대한 LED 빛 효과를 제어하고 동기화할 수 있습니다. MSI Center 를 사용하면 이상적인 모드를 사용자 지정하고, 시스템...
  • Seite 311 MSI UEFI BIOS는 UEFI(Unified Extensible Firmware Interface) 구성과 호환 가능 합니다. UEFI는 기존 BIOS가 달성 할 수없는 많은 새로운 기능과 장점을 가지고 있으며 향후 BIOS를 완전히 대체 할 것입니다. MSI의 UEFI BIOS는 새로운 칩셋의 기능을 최대한 활용하기 위해 기본 부팅 모드로 UEFI를 사용합니다.
  • Seite 312 * F10 키를 누르면 확인 대화창이 나타나며 변경사항에 대한 정보를 제공합니다. Yes(예) 또는 No(아니요)를 클릭하여 선택을 확인합니다. BIOS 사용자 가이드 BIOS 설정에 대한 자세한 사항은 다음의 주소를 https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOSkr.pdf 참조 하시거나 QR 코드를 스캔하십시오. ⚠ 중요사항 구입한 제품에 따라 기능이 달라질 수 있습니다.
  • Seite 313 재설정하려면 CMOS 클리어 점퍼 섹션을 참조하세요. BIOS 업데이트 M-FLASH로 BIOS 업데이트 업데이트 하기전: 구입한 모듈에 맞는 최신 BIOS 파일을 MSI 웹사이트에서 다운로드한 후 BIOS 파일을 USB 플래시 드라이브에 저장합니다. BIOS 업데이트: 1. Multi-BIOS 스위치를 사용하여 대상 BIOS ROM으로 전환합니다. 메인보드에 이 스위치가...
  • Seite 314 2. BIOS 파일의 이름을 MSI.ROM으로 변경하고 USB 저장 장치의 루트에 저장합니다. 3. CPU_PWR1및 ATX_PWR1에 전원 공급 장치를 연결합니다. (전원 공급 장치만 필요합니다.) 4. MSI.ROM 파일이 저장된 USB 플래쉬 드라이브를 후면 I/O 패널의 플래쉬 BIOS 포트에 연결합니다. 5. 플래쉬 BIOS 버튼을 눌러 BIOS를 플래쉬하면 LED 표시등이 깜빡이기 시작합니다.
  • Seite 315 JDASH1: 調試控制器接頭 ..................40 JCOM1: 序列埠接頭 ....................40 JBAT1: 清除 CMOS (重置 BIOS) 功能跳線 ............41 JRGB1~2: RGB LED 接頭 ..................42 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED 接頭 ........43 除錯 LED 指示燈 ....................44 安裝作業系統 、 驅動程式和 MSI Center ..............45...
  • Seite 316 安裝 MSI Driver Utility Installer 驅動程式安裝器 ..........46 MSI Center ......................48 UEFI BIOS ........................49 BIOS 設定 ......................50 重設 BIOS ......................51 更新 BIOS ......................51...
  • Seite 317 快速入門 感謝您購買 MSI® 的新主機板 。 在此快速入門章節將提供關於如何安裝電腦的流程圖 。 某 些裝置也提供示範影片 。 請在手機或平板電腦上打開網頁瀏覽器連結到網址觀看 。 您也可 以透過掃碼連接到網址 。 準備工具和零件 AMD® AM5 CPU AM5 CPU 風扇 機殼 DDR5 記憶體 電源供應器 顯示卡 散熱膏 SATA 硬碟 十字型螺絲起子 1 包螺絲...
  • Seite 318 安全說明 ∙ 本包裝內所含的組件可能因靜電 (ESD) 受到損壞 。 請務必依循以下指示 , 以確保能成功 組裝電腦 。 ∙ 請確定所有組件均確實連接妥善 。 如有鬆脫 , 可能會造成電腦無法識別該組件或無法啟 動電腦 。 ∙ 拿取主機板時 , 請抓主機板的邊緣 , 以免碰觸到較易損壞的組件 。 ∙ 拿取主機板時 , 建議您戴靜電手環 , 以免產生靜電損壞主機板 。 若無靜電手環 , 請先觸摸 其他金屬物品以讓自身放電 , 再碰觸主機板 。 ∙...
  • Seite 319 機殼螺絲柱注意事項 為防止損壞主機板 , 禁止在主機板電路和電腦機殼之間安裝任何不必要的螺絲柱 。 敬告使 用者 , 主機板背面有 Case standoff keep out zone 標示(機殼螺絲柱禁區標誌 , 如下所示) 。 避免碰撞注意事項 每個螺絲孔的周邊都印有保護漆 , 以免零件被劃傷 。...
  • Seite 320 安裝處理器 ⚽ ∙ https://youtu.be/cltgIYiGtWY...
  • Seite 321 ⚠ 重要 如果要安裝螺絲式的 CPU 散熱器 , 請遵照下圖步驟先移除固定模組 , 再安裝散熱器 。...
  • Seite 322 安裝 DDR5 模組 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 323 連接前置面板針腳 ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Seite 324 安裝主機板 ⚽ ∙ https://youtu.be/wWI6Qt51Wnc 扭矩 : 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 325 連接電源接頭 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1~2...
  • Seite 326 安裝 SATA 驅動程序 ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 327 安裝顯卡 ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Seite 328 連接周邊裝置...
  • Seite 329 開啟電源...
  • Seite 330 規格 ∙ 支援 AMD Ryzen™ 7000 系列桌上型處理器* ∙ 處理器架構 AM5 * 如有更新的處理器發表時 , 請造訪 www.msi.com 網站以獲取最新的支援狀態 。 晶片組 AMD B650 晶片組 ∙ 4 條 DDR5 插槽 , 支援總合最高 192GB* ∙ 支援 1R 4800 MHz 透過 JEDEC ∙ 最大超頻 : • 1DPC 1R 支援最高 6000+ MHz 記憶體...
  • Seite 331 承上頁 ∙ 2 個 M.2 插槽 (M 鍵) • M2_1 插槽 (源於 CPU) • 最高可支援 PCIe 4.0 x4 M.2 SSD 插槽 • 支援 2280/ 22110 規格儲存裝置 • M2_2 插槽 (源於 CPU) • 最高可支援 PCIe 4.0 x4 • 支援 2260/ 2280 規格儲存裝置 ∙...
  • Seite 332 承上頁 ∙ 1 個 24-pin ATX 主電源接頭 電源接頭 ∙ 2 個 8-pin +12V 電源接頭 ∙ 1 個 USB 3.2 Gen 2 10Gbps Type-C 前面板連接埠 (源於 B650 晶片組) ∙ 1 個 USB 3.2 Gen 1 5Gbps 接頭 (源於 B650 晶片組) 內建 USB 接頭 •...
  • Seite 333 ∙ 1 個 256 Mb flash ∙ UEFI AMI BIOS BIOS 功能 ∙ ACPI 6.4 、 SMBIOS 3.5 ∙ 多國語 ∙ 驅動程式 ∙ MSI Center ∙ MSI APP Player (BlueStacks) 軟體 ∙ CPU-Z MSI GAMING ∙ 諾頓 360 進階版 ∙ AIDA64 Extreme - 微星版...
  • Seite 334 RGB Support • Super Charger • Mystic Light • Devices Speed Up • 炫彩效果延伸接頭 (RGB) • Smart Image Finder • 炫彩效果延伸接頭 (A-RAINBOW V2) • MSI Companion • Ambient Link • System Diagnosis BIOS 散熱特色 • 第五代圖形化 BIOS • 擴充散熱片設計 • M.2 Shield Frozr •...
  • Seite 335 包裝內容 請檢查您的主機板包裝的內容 , 應包含 : 板卡 • 1 個主機板 文件 • 1 份快速指引 • 1 份歐盟安規聲明 連接線 • 1 條 SATA6Gb/s 連接線 配件 • 1 組 Wi-Fi 天線套件 • 1 個 I/O 擋板 • 2 包簡易 M.2 卡扣 (1 組/包) ⚠...
  • Seite 336 後側面板接頭 項目 說明 Flash BIOS 按鈕 - 請參閱第 53 頁了解如何使用 Flash BIOS 按鈕來更新 BIOS 。 DisplayPort 2.5 Gbps 網路接頭 USB 3.2 Gen 2 10Gbps Type-A 連接埠 (源於 CPU) USB 3.2 Gen 1 5Gbps Type-A 連接埠 (源於 Hub-1074) Wi-Fi 天線接頭 音效接頭 HDMI™...
  • Seite 337 網路連接埠 LED 燈狀態表 連線/ 工作燈號 速度燈號 狀態 說明 狀態 速度 關閉 未連線 關閉 10 Mbps 黃燈 已連線 綠燈 100/ 1000 Mbps 閃爍 資料傳輸中 橘燈 2.5 Gbps 音效接頭連接示意圖 連接耳機與麥克風插孔示意圖 連接立體聲喇叭插孔示意圖 AUDIO INPUT...
  • Seite 338 連接 4 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front 連接 5.1 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front Center/ Subwoofer 連接 7.1 聲道喇叭插孔示意圖 AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Seite 339 安裝天線 1. 將天線鎖緊至天線接頭上 , 如下圖所示 。 2. 調整天線方向 。...
  • Seite 340 元件總覽 JRGB2 JARGB_V2_2 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN4 M2_1 JTPM1 PCI_E1 SATA▼_1▲_2 SATA▼_3▲_4 PCI_E2 M2_2 SYS_FAN3 PCI_E3 JARGB_V2_1 JFP1...
  • Seite 341 溫度過高會嚴重損壞 CPU 和系統 。 請確保散熱器正常運作 , 以免 CPU 過熱 。 請於 CPU 與散熱器間均勻塗抹散熱膏或貼上耐溫膠帶以加強散熱 。 ∙ 若 CPU 未安裝在主機板上 , 請務必將 CPU 腳座的保護蓋裝回腳座上 。 ∙ 如果您選購的是獨立包裝的處理器與散熱器/風扇 , 請參閱散熱器/風扇包裝內的文件 , 以了解詳細的安裝方式 。 本主機板雖設計為可支援超頻 , 但在進行超頻之前 , 請確認系統的其他零組件可承受超 ∙ 頻設定 。 不建議進行任何超出本產品規格以外的操作 , MSI® 亦無法保證此類操作所可 能造成的損壞及風險 。...
  • Seite 342 記憶體頻率是依照其 Serial Presence Detect (SPD) 運作 。 在超頻過程中 , 部分記憶體 模組 , 可能會以比其標示頻率低的數值運作 ; 如果您希望記憶體模組以符合其標示頻率 或更高的頻率運作 , 請進入 BIOS 選單並找到 DRAM Frequency 項目設定 。 要在主機板的所有記憶體插槽都裝上記憶體模組 , 或是要進行超頻時 , 建議您使用更高 ∙ 效的記憶體散熱系統 。 ∙ 超頻時 , 記憶體模組之穩定性與相容性 , 將取決於您所安裝的 CPU 及裝置 。 請造訪 www.msi.com 網站 , 以了解詳細的記憶體相容資訊 。 ∙...
  • Seite 343 PCI_E2: PCIe 3.0 x1 (源於 B650 晶片組) PCI_E3: PCIe 4.0 x4 (源於 B650 晶片組) ⚠ 重要 ∙ 若安裝大型顯卡 , 需要使用工具如 MSI 顯卡支撐架 , 以支撐其重量和防止插槽變形 。 ∙ 如果只安裝一張 PCIe x16 擴充卡 , 爲獲得最佳效能建議安裝到 PCI_E1 插槽 。 新增或移除擴充卡時 , 請確認已關機並拔除電源線 。 請詳讀擴充卡說明文件 , 以了解所 ∙...
  • Seite 344 M2_1~2: M.2 插槽 (M 鍵) M2_1 M2_2 ⚠ 重要 如果您的 M.2 SSD 已搭載散熱片 , 在安裝 M.2 SSD 前 , 請先拔除 M.2 插槽的 M.2 底板或 橡膠方塊 。 請勿再安裝主機板提供的散熱片 。 安裝 M.2 模組到 M2_1 插槽 1. 將 M.2 Shield Frozr 散熱片的螺絲取下 。 2.
  • Seite 345 3. 根據 2280 SSD 長度安裝隨附的 EZ M.2 Clip 套件於 M.2 孔中 。 如果您安裝的是 22110 SSD , 請跳過此步驟 。 4. 將 M.2 SSD 以 30 度角插入 M.2 插槽 。 5. 旋轉簡易 M.2 卡扣固定 M.2 SSD 。 30º 30º 30º 30º 2280 SSD 22110 SSD 6.
  • Seite 346 安裝 M.2 模組到 M2_2 插槽 1. 請依照您的 SSD 長度在 M.2 插槽安裝提供的簡易 M.2 卡扣套件 。 2. 將 M.2 SSD 以 30 度角插入 M.2 插槽 。 3. 旋轉簡易 M.2 卡扣固定 M.2 SSD 。 30º 30º...
  • Seite 347 SATA_1~4: SATA 6Gb/s 插孔 這些插孔是 SATA 6Gb/s 介面連接埠 。 每個插孔皆可連接一個 SATA 裝置 。 SATA_2 SATA_1 SATA_4 SATA_3 ⚠ 重要 SATA 排線不可摺疊超過 90 度 , 以免傳輸資料時產生錯誤 。 ∙ SATA 排線兩端接頭外觀相似 , 建議將平頭端接到主機板 , 以節省空間 。 ∙...
  • Seite 348 JAUD1: 前置音效插孔 本插孔用於連接前面板的音訊插孔 。 接腳 訊號名稱 接腳 訊號名稱 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1 、 JFP2: 系統面板接頭 JFP1 接頭控制電腦機殼/機箱上的電源開啟 、 重新開機和 LED 指示燈 。 Power Switch/ Reset Switch 接頭允許您連接電源按鈕...
  • Seite 349 CPU_PWR1~2 、 ATX_PWR1: 電源接頭 這些接頭能讓您連接 ATX 電源供應器 。 CPU_PWR1~2 接腳 訊號名稱 接腳 訊號名稱 Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 接腳 訊號名稱 接腳 訊號名稱 +3.3V +3.3V CPU_PWR1~2 Ground Ground Ground PWR OK 5VSB +12V ATX_PWR1 +12V +3.3V +3.3V -12V Ground PS-ON#...
  • Seite 350 JCI1: 機殼開啟接頭 此接頭可連接機殼開啟開關排線 。 一般 觸動機殼開啟事件 (預設值) 使用機殼開啟偵測器 1. 連接 JCI1 插孔和機殼上的機殼開啟開關/感測器 。 2. 關閉機殼蓋 。 3. 前往 BIOS > SETTINGS > Security > Chassis Intrusion Configuration 。 4. 將 Chassis Intrusion 設定為 Enabled 。 5. 按下 F10 儲存並離開 , 然後按 Enter 鍵選擇 Yes 。 6.
  • Seite 351 JUSB1: USB 3.2 Gen 2 10Gbps Type-C 系統面板接頭 這個接頭可供連接前面板上的 USB Type-C 接頭 , 這個接頭具有防呆設計 。 請務必以相應 的方向連接線纜 。 USB Type-C 連接線 JUSB1 前面板上的 USB Type-C 連接埠 JUSB2: USB 3.2 Gen 1 接頭 這些接頭用於連接前面板的 USB 3.2 Gen 1 5Gbps 連接埠 。 接腳...
  • Seite 352 No Pin ⚠ 重要 ∙ 請注意 , VCC 和接地接腳必須正確連接 , 以免造成零件受損 。 如要以 USB 連接埠對 iPad 、 iPhone 及 iPod 充電 , 請安裝 MSI Center 工具軟體 。 ∙ JTPM1: TPM 模組接頭 此接頭用於連接可信賴平台模組 (TPM) 。 請參閱 TPM 安全平台手冊瞭解更多詳情 。 接腳 訊號名稱...
  • Seite 353 CPU_FAN1 、 PUMP_FAN1 、 SYS_FAN1~4: 風扇電源接頭 風扇電源接頭可分為脈寬調變 (PWM) 模式和 DC 模式 。 PWM 模式風扇插孔提供恆定 12V 輸出 , 並可透過速度控制訊號調整風扇速度 。 DC 模式插孔會變更電壓 , 藉此控制風扇速 度 。 Auto 模式能自動偵測風扇的 PWM 與 DC 模式 。 您可以在 BIOS > HARDWARE MONITOR 面板中控制風扇 。 允許您設定您的風扇類型為 DC 或...
  • Seite 354 JOCFS1: 安全啟動跳線 此跳線用於 Safe Boot 。 一旦啟用 , 系統將以預設值啟動並降低 PCIe (源於 CPU) 模式 。 一般 開啟 (預設值) Safe Boot 套用 BIOS 預設設定並降低 使用存儲的 BIOS 設定啟動 。 PCIe (源於 CPU) 模式 。 JDASH1: 調試控制器接頭 此接頭可連接選擇性配置的調試控制器模組 。 接腳 訊號名稱 接腳 訊號名稱 No Pin MCU_SMB_SCL_M MCU_SMB_SDA_M VCC5...
  • Seite 355 JBAT1: 清除 CMOS (重置 BIOS) 功能跳線 主機板內建 CMOS 記憶體 , 是利用主機板上的外接電池來保留系統設定 。 若要清除系統設 定 , 請將跳線設為清除 CMOS 記憶體 。 保留資料 清除 CMOS/ (預設值) 重置 BIOS 重設 BIOS 至預設值 1. 關閉電腦電源並拔除電源線 。 2. 使用跳接器蓋讓 JBAT1 短路持續約 5-10 秒 。 3. 將跳接器蓋從 JBAT1 上取出 。 4.
  • Seite 356 JRGB 接頭 系統風扇接頭 RGB LED 風扇 ⚠ 重要 JRGB 接頭支援最長 2 公尺的 5050 RGB LED 燈條 (12V/G/R/B) , 最大額定功率為 3A ∙ (12V) 。 進行安裝或拔除 RGB LED 燈條前 , 請先關閉電源供應器 , 並將電源線由電源插座移除 。 ∙ 請使用 MSI 軟體來控制擴充的 LED 燈條 。 ∙...
  • Seite 357 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED 接頭 JARGB_V2 接頭允許您連接 ARGB Gen2 和基於 ARGB 規格的LED 燈條 。 JARGB_V2 接 頭最多可支援 240 個可個別定址 RGB LED 燈條 , 最大額定功率為 3A (5V) 。 接腳 訊號名稱 接腳 訊號名稱 Data No Pin Ground 可定址 RGB LED 燈條連接示意圖 JARGB 延長線...
  • Seite 358 請勿將 ARGB Gen1 LED 和 ARGB Gen2 LED 燈條混合在一起 。 我們強烈建議您安裝相同規格的 LED 燈條 , 以獲得最佳效果 。 ∙ ∙ 進行安裝或拔除可定址 RGB LED 燈條前 , 請先關閉電源供應器 , 並將電源線由電源插 座移除 。 請使用 MSI 軟體來控制擴充的 LED 燈條 。 ∙ 除錯 LED 指示燈 這些 LED 指示燈會表示主機板的偵錯狀態 。 LED 顏色 狀態...
  • Seite 359 安裝作業系統 、 驅動程式和 MSI Center 請至 www.msi.com 下載與更新最新版的工具軟體與驅動程式 。 安裝 Windows 10/ Windows 11 1. 啟動電腦 。 2. 將 Windows 10/ Windows 11 安裝光碟/ USB 置入電腦 。 3. 按電腦機殼上的重新啟動按鈕 。 4. 在電腦開機自我測試 (POST) 期間 , 按 F11 鍵進入開機功能表 。 5. 在開機功能表中選擇 Windows 10/ Windows 11 安裝光碟/ USB 。...
  • Seite 360 MSI Driver Utility Installer 需要透過網際網路安裝 。 ∙ 1. 啟動電腦進入 Windows 10/ Windows 11 。 2. 選取開始>設定>更新與安全性 , 然後選擇檢查更新 。 3. MSI Driver Utility Installer 將會自動彈出 。 4. 勾選 I have read and agree to the MSI Terms of Use , 然後點擊 Next 。...
  • Seite 361 5. 勾選左下角的 Select All , 然後按一下 Install 安裝 MSI Center 和驅動程式 。 安裝進度 會顯示在底部 。 6. 進度完成後 , 按一下 Finish 。...
  • Seite 362 MSI Center MSI Center 是一款能幫助您更易優化遊戲設定並順利使用內容創作軟體的應用程式 。 除 此之外 , 您還可以使用此應用程式來控制同步個人電腦以及其他 MSI 產品的 LED 燈光效 果 。 使用 MSI Center , 您可以自定義理想模式 、 監測系統性能和調整風扇速度 。 MSI Center 使用者指南 如果您想了解更多關於 MSI Center , 請參閱 http://download.msi.com/manual/mb/MSICENTERCT.pdf 或掃描 QR 碼以取得內容 。 ⚠ 重要 功能可能因產品不同而異 。...
  • Seite 363 UEFI BIOS MSI UEFI BIOS 與 UEFI (Unified Extensible Firmware Interface) 結構相容 。 UEFI 有許多 傳統 BIOS 無法實現的新功能和優勢 。 它未來可完全取代 BIOS 。 MSI UEFI BIOS 使用 UEFI 作為預設啟動模式 , 充分利用新晶片組的功能 。 ⚠ 重要 除非另有說明 , 否則本使用者指南中的 BIOS 所指的即是 UEFI BIOS 。...
  • Seite 364 在高級模式和 EZ 模式之間切換 載入超頻設定檔 儲存超頻設定檔 F10: 儲存變更與重設* F12: 拍攝屏幕截圖並將其保存到 USB 隨身碟(僅 FAT/ FAT32 格式) 。 Ctrl+F: 進入搜索頁面 * 按下 F10 後 , 會出現確認視窗提供修改資訊 。 選擇是或否確認 。 BIOS 使用者指南 如果您想了解更多關於安裝 BIOS 的操作說明 , 請參閱 https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOStc.pdf 或掃描QR碼以取得內容 。 ⚠ 重要 功能可能因產品不同而異 。...
  • Seite 365 在清除 CMOS 數據之前 , 請確保計算機已關閉 。 請參閱清除 CMOS 跳線部分以重置 BIOS 。 更新 BIOS 以 M-FLASH 更新 BIOS 更新前 : 請從 MSI 網站下載符合您主機板型號的最新 BIOS 檔案 。 然後將 BIOS 檔案存到 USB 隨 身碟 。 更新 BIOS: 1. 透過多重 BIOS 切換開關以切換到目標 BIOS ROM 。 如果您的主機板沒有此開關 , 請跳...
  • Seite 366 根目錄 。 3. 將電源供應器連接至 CPU_PWR1 與 ATX_PWR1 。 (不需要安裝 CPU 和記憶體 。 ) 4. 將包含 MSI.ROM 檔案的 USB 隨身碟插入背板 I/O 上的 Flash BIOS 連接埠 。 5. 按下 Flash BIOS 按鈕 , 以對 BIOS 進行更新 , 此時按鈕旁的 LED 指示燈會開始閃爍 。 6. 更新進度完成後 , LED 指示燈會同時關閉 。...
  • Seite 367 JDASH1 : 调试控制器接口 ..................40 JCOM1 : 串行端头接口 ..................40 JBAT1: 清除 CMOS (重启 BIOS) 跳线 ..............41 JRGB1~2: RGB LED 接口 ..................42 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED 接口 ........43 简易侦错 LED 灯 ....................44 安装操作系统, 驱动程序和 MSI Center ..............45...
  • Seite 368 使用 MSI Driver Utility Installer 安装驱动程序 ............ 46 MSI Center ......................48 UEFI BIOS ........................49 BIOS 设置 ......................50 重启 BIOS ......................51 更新 BIOS ......................51...
  • Seite 369 快速入门 感谢您购买了 MSI® 的新主板。 本快速入门章节提供有关如何安装计算机的演示图。 部分 安装另外提供了视频演示。 请通过手机或平板电脑上的网络浏览器链接到该网站观看。 您 也可以通过扫描二维码链接到 URL。 准备工具和组件 AMD® AM5 CPU AM5 CPU 风扇 机箱 DDR5 内存 电源供应器 显卡 导热膏 SATA 一般硬盘 十字螺丝刀 一包螺丝...
  • Seite 370 安全信息 ∙ 此包装中包含的的组件有可能到静电放电 (ESD) 损坏。 请遵守以下注意事项, 以确保成 功组装计算机。 ∙ 确保所有组件连接牢固。 若连接不紧可能会导致计算机无法识别组件或无法开启。 ∙ 拿起主板时请手持主板边缘, 避免触及主板的敏感组件。 ∙ 当拿取主板时, 建议佩戴静电放电 (ESD) 腕带, 以防止静电损坏其配置。 如果 ESD 腕带 无法使用, 请在拿取主板前通过接触其它金属物体释放自身的静电。 ∙ 在不安装主板时, 请将主板放在静电屏蔽容器或防静电垫上。 ∙ 在打开计算机前, 确保计算机机箱内的主板或任何位置上没有松动的螺丝或金属组件。 ∙ 在安装完成之前不要启动计算机。 否则可能会导致组件永久性损坏以及伤害使用者。 ∙ 在任何安装步骤中, 如果您需要帮助, 请咨询专业的计算机技术员。 ∙ 安装或拆卸计算机任何组件之前, 请先关闭电源, 并将电源线由插座上拔除。 ∙...
  • Seite 371 机壳螺柱警示夹页 为防止损坏主板, 禁止在主板电路和计算机机壳之间安装任何不必要的螺丝柱。 警告使用 者, 主板背面有 Case standoff keep out zone 标示 (机壳螺丝柱禁区标志, 如下所示)。 避免碰撞警示夹页 在每个螺丝孔周围都印有保护漆, 以防止零件被划伤。...
  • Seite 372 安装处理器 ⚽ ∙ https://v.youku.com/v_show/ id_XNTg5NzgwMTU5Ng==.html...
  • Seite 373 ⚠ 注意 如果要安装螺丝式 CPU 散热片, 请按照如下图步骤先移除固定模块, 然后再安装散热片。...
  • Seite 374 安装 DDR5 内存 ⚽ ∙ https://v.youku.com/v_show/id_ XNTE5NTg0NDM4NA==.html DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 375 连接前置面板接头 ⚽ ∙ http://v.youku.com/v_show/id_ XNjcyMTczMzM2.html Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Seite 376 安装主板 ⚽ ∙ https://v.youku.com/v_show/id_ XNDUwMDUyNTkwOA==.html 转矩: 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 377 连接电源接口 ⚽ ∙ http://v.youku.com/v_show/ id_XNDkzODU0MDQw.html ATX_PWR1 CPU_PWR1~2...
  • Seite 378 安装 SATA 设备 ⚽ ∙ http://v.youku.com/v_show/ id_XNDkzODU5MTky.html...
  • Seite 379 安装显卡 ⚽ ∙ http://v.youku.com/v_show/id_ XNDkyOTc3MzQ4.html...
  • Seite 380 连接外围设备...
  • Seite 381 开机...
  • Seite 382 规格 ∙ 支持 AMD 锐龙™ 7000 系列台式机处理器* ∙ AM5 针脚处理器 * 随着新处理器的发布, 请访问 www.msi.com 以获取最新的支持状态。 芯片组 AMD B650 芯片组 ∙ 4 个 DDR5 内存插槽, 支持高达 192GB* ∙ 支持 1R 4800 MHz 通过 JEDEC ∙ 支持最高超频频率: • 1DPC 1R 支持最高 6000+ MHz 内存...
  • Seite 383 续上一列 ∙ 2 个 M.2 接口 (M 键) • M2_1 接口 (来自 CPU) • 支持最高 PCIe 4.0 x4 M.2 固态硬盘接口 • 支持 2280/ 22110 存储设备 • M2_2 接口 (来自 CPU) • 支持最高 PCIe 4.0 x4 • 支持 2260/ 2280 存储设备 ∙...
  • Seite 384 续上一列 ∙ 1 个 24-pin ATX 主电源接口 电源接口 ∙ 2 个 8-pin +12V 电源接口 ∙ 1 个 USB 3.2 Gen 2 10Gbps Type-C 前置面板接口 (来自 B650 芯片组) ∙ 1 个 USB 3.2 Gen 1 5Gbps 接口 (来自 B650 芯片组) 内部 USB 接口 •...
  • Seite 385 ∙ 1 个 256 Mb flash ∙ UEFI AMI BIOS BIOS 功能 ∙ ACPI 6.4, SMBIOS 3.5 ∙ 多国语言 ∙ 驱动程序 ∙ MSI Center ∙ MSI APP 播放器 (BlueStacks) 软件 ∙ MSI GAMING 版 CPU-Z ∙ Norton 360 进阶版 ∙ AIDA64 Extreme - MSI 版...
  • Seite 386 • 硬件监控 RGB 支持 • 快速充电 • 动态RGB LED炫光系统 • 设备加速软件 • 炫光系统扩展技术 (RGB) • 智能图像查找器 • 炫光系统扩展技术 (A-RAINBOW V2) • MSI Companion • 无线灯光同步 • System Diagnosis BIOS 散热功能 • 第五代图形化BIOS • 扩展型散热片设计 • M.2 冰霜铠甲 • K7 MOSFET 导热垫 / 额外电感导热...
  • Seite 387 包装内容物 请检查您的主板包装内容。 它应该包含以下内容: 主板 • 1 个 主板 文档 • 1 个 快速安装指南 • 1 个 欧洲法规声明 电缆 • 1 个 SATA6Gb/s 电缆 配件 • 1 个 Wi-Fi 天线套组 • 1 个 I/O 挡板 • 2 个 简易 M.2 卡扣套组 (1 套 / 包) ⚠...
  • Seite 388 后置面板接口 项目 描述 更新 BIOS 按钮 - 请参阅第 53 页的更新 BIOS 按钮详细信息。 DisplayPort 端口 2.5 Gbps LAN 插孔 USB 3.2 Gen 2 10Gbps Type-A 端口 (来自 CPU) USB 3.2 Gen 1 5Gbps Type-A 端口 (来自 Hub-1074) Wi-Fi 天线接口 音频插孔 HDMI™ 端口 USB 3.2 Gen 2 10Gbps Type-A 端口...
  • Seite 389 LAN 端口 LED 状态表 连线 / 工作灯号 速度灯号 状态 描述 状态 速度 关 网络未连接 关 传输速率 10 Mbps 黄色 网络已连接 绿色 传输速率 100/ 1000 Mbps 闪烁 网络数据在使 用中 橙色 传输速率 2.5 Gbps 音频插孔接口 耳机和麦克风至音频插孔示意图 立体声喇叭至音频插孔示意图 AUDIO INPUT...
  • Seite 390 4-声道喇叭至音频插孔示意图 AUDIO INPUT Rear Front 5.1-声道喇叭至音频插孔示意图 AUDIO INPUT Rear Front Center/ Subwoofer 7.1-声道喇叭至音频插孔示意图 AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Seite 391 安装天线 1. 将天线拧紧到天线接口上, 如下图所示。 2. 定向天线。...
  • Seite 392 组件概述 JRGB2 JARGB_V2_2 SYS_FAN2 ATX_PWR1 JUSB1 SYS_FAN4 M2_1 JTPM1 PCI_E1 SATA▼_1▲_2 SATA▼_3▲_4 PCI_E2 M2_2 SYS_FAN3 PCI_E3 JARGB_V2_1 JFP1...
  • Seite 393 温度过高会严重损害 CPU 和系统, 请务必确认所使用的降温风扇始终能够正常工作, ∙ 保护 CPU 以免过热烧毁。 确认, 您已在 CPU 和散热片之间抹了一层平滑的散热硅胶 ( 或热胶带) 以增加散热。 ∙ 只要 CPU 尚未安装, 请把塑料保护盖覆盖在 CPU 底座上, 以避免底座受损。 ∙ 如果您购买了一个独立 CPU 的散热片 / 冷却器, 详细安装请参考散热片 / 冷却器包装 内的说明书。 主板设计支持超频。 然而, 请确认您的配置能够接受这样非常规的设定。 在超频时, 不推 ∙ 荐任何超技术规范之外的动作。 MSI® 不担保损坏或因为在产品规格之外不规范的操作 导致的风险。...
  • Seite 394 DIMMA2 DIMMB2 DIMMB1 DIMMB2 ⚠ 注意 ∙ 安装内存条模块时务必先由 DIMMA2 插槽开始安装。 ∙ 为确保双通道模式下的系统稳定性, 内存模组必须是相同的类型, 数量和密度。 ∙ 当超频运行某些内存模块时频率可能会低于标明值, 皆因内存频率运行取决于其串行 设备检测 (SPD)。 如果您需要设置内存频率在标明或在更高频率下来运行内存, 转到 BIOS 并找到 DRAM Frequency。 建议使用一种更有效的内存的冷却系统, 用于完整 DIMM 的安装或超频。 ∙ 当超频时, 内存模块安装的稳定性和兼容性取决于已安装的 CPU 和设备。 ∙ 请参考 www.msi.com 网站, 以了解有关于内存兼容的详细信息。 ∙...
  • Seite 395 PCI_E1: PCIe 4.0 x16 (来自 CPU) PCI_E2: PCIe 3.0 x1 (来自 B650 芯片组) PCI_E3: PCIe 4.0 x4 (来自 B650 芯片组) ⚠ 注意 ∙ 如果您安装了一个大而重的显卡时, 您需要使用一个辅助工具如 MSI 显卡支架千斤顶 来支撑其重量, 以防止插槽变形。 为了使安装单个 PCIe x16 扩展卡获得最佳性能。 建议使用 PCI_E1 插槽。 ∙ 当添加或移除扩展卡时, 请先关闭电源, 并将电源线由插座上拔除。 请查看关于扩展卡 ∙...
  • Seite 396 M2_1~2: M.2 接口 (M 键) M2_1 M2_2 ⚠ 注意 如果您的 M.2 固态硬盘自带散热片, 请在安装 M.2 固态硬盘之前移除 M.2 接口中的 M.2 板或橡胶块。 请勿重新安装主板随附的散热片。 将 M.2 模块安装到 M2_1 接口中 1. 将 M.2 冰霜铠甲散热片上的螺丝移除。 2. 提起 M.2 冰霜铠甲散热片并将其移除。...
  • Seite 397 3. 根据 2280固态硬盘长度在 M.2 孔中安装随附的简易 M.2 卡扣套件。 如果安装是 22110 固态硬盘, 请跳过此步骤。 4. 将 M.2 固态硬盘以 30 度角插入 M.2 接口。 5. 旋转简易 M.2 卡扣以固定 M.2 固态硬盘。 30º 30º 30º 30º 2280 SSD 22110 SSD 6. 从 M.2 冰霜铠甲散热片下方的导热垫上取下保护膜。 7. 将 M.2 冰霜铠甲散热片放回原位并固定。...
  • Seite 398 将 M.2 模块安装到 M2_2 接口中 1. 请根据您的固态硬盘长度在 M.2 接口中安装随附的简易 M.2 卡扣套件。 2. 将 M.2 固态硬盘以 30 度角插入 M.2 接口。 3. 旋转简易 M.2 卡扣以固定 M.2 固态硬盘。 30º 30º...
  • Seite 399 SATA_1~4: SATA 6Gb/s 接口 这些接口是串行 SATA 6Gb/s 介面接口。 每个接口可以连接一个串行 SATA 设备。 SATA_2 SATA_1 SATA_4 SATA_3 ⚠ 注意 请勿将串行 SATA 数据线对折成 90 度。 否则, 传输过程中可能会出现数据丢失。 ∙ SATA 数据线的两端有相同的插口, 然而, 为了节省空间建议连接扁平接口端在主板上。 ∙...
  • Seite 400 JAUD1: 前置音频接口 此接口允许您连接前置面板上音频插孔。 针脚 信号名称 针脚 信号名称 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: 前置面板接口 JFP1 接口控制 PC 机箱 / 机箱上的电源开启、 电源重启和 LED。 电源开关 / 重启开关接头 允许您连接电源按钮...
  • Seite 401 CPU_PWR1~2, ATX_PWR1: 电源接口 这些接口允许您连接一个 ATX 电源供应器。 CPU_PWR1~2 针脚 信号名称 针脚 信号名称 Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 针脚 信号名称 针脚 信号名称 +3.3V +3.3V CPU_PWR1~2 Ground Ground Ground PWR OK 5VSB +12V ATX_PWR1 +12V +3.3V +3.3V -12V Ground PS-ON# Ground Ground...
  • Seite 402 JCI1: 机箱入侵检测接口 此接口可用来连接机箱入侵检测开关线。 正常 (默认) 启用机箱入侵检测 使用机箱入侵检测器 1. JCI1 接口连接机箱上的机箱入侵检测开关和传感器。 2. 关闭机箱盖。 3. 转到 BIOS > SETTINGS > Security > Chassis Intrusion Configuration。 4. 设置 Chassis Intrusion 为 Enabled。 5. 按 F10 保存并退出, 然后按 Enter 键选择 Yes。 6. 当计算机开启时, 一旦打开机箱盖, 将会在屏幕上显示一个警告信息。 重设机箱入侵检测警告...
  • Seite 403 JUSB1: USB 3.2 Gen 2 10Gbps Type-C 前置面板接口 此接口允许您在前置面板上来连接 USB Type-C 接口。 该接口具有防呆设计。 当您连接电 缆时, 请务必将其与相应的方向连接。 USB Type-C 电缆 JUSB1 前置面板上的 USB Type-C 端口 JUSB2: USB 3.2 Gen 1 接口 这些接口允许您在前置面板上来连接 USB 3.2 Gen 1 5Gbps 端口。 针脚 信号名称 针脚 信号名称...
  • Seite 404 USB0+ USB1+ Ground Ground No Pin ⚠ 注意 ∙ 请注意, VCC 和接地针脚必须正确连接以避免可能的损坏。 为了将您的 iPad, iPhone 和 iPod 通过 USB 端口进行充电, 请安装 MSI Center 实用程 ∙ 序。 JTPM1: TPM 模组接口 此接口是用来连接 TPM (安全平台模组)。 请参考 TPM 安全平台手册以获得更多细节和 用法。 针脚 信号名称 针脚 信号名称...
  • Seite 405 CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: 风扇接口 风扇接口可分为 PWM (脉冲宽度调制) 模式和 DC 模式。 PWM 模式风扇接口使用速率控 制信号提供恒定的 12V 输出和调节风扇速率。 DC 模式风扇接口通过改变电压控制风扇速 率。 自动模式风扇接口可以自动检测 PWM 模式和 DC 模式。 你可以在 BIOS> HARDWARE MONITOR 面板中控制风扇。 它允许您将 DC 或 PWM 设置 为您的风扇类型。 勾选 Smart Fan Mode, 风扇速率会根据 CPU 或系统温度而变化。 取消 勾选...
  • Seite 406 JOCFS1: 安全启动跳线 此跳线用于安全启动。 启用后, 系统将使用默认设置和较低的 PCIe ( 来自 CPU) 模式启动。 正常 开启 (默认) 应用 BIOS 默认设置和较 使用保存的 BIOS 设置 低的 PCIe ( 来自 CPU) 模 启动。 式进行安全启动。 JDASH1 : 调试控制器接口 此接口用于连接可选的调试控制器模块。 针脚 信号名称 针脚 信号名称 No Pin MCU_SMB_SCL_M MCU_SMB_SDA_M VCC5 Ground JCOM1 : 串行端头接口...
  • Seite 407 JBAT1: 清除 CMOS (重启 BIOS) 跳线 主板上建有一个 CMOS 内存, 其中保存的系统配置数据需要通过一枚外置的电池来维持 它。 如果您想清除系统配置, 设置跳线清除 CMOS 内存。 保留数据 清除 CMOS/ 重 (默认) 启 BIOS 重启 BIOS 为默认值 1. 关闭计算机电源, 并拔下电源插头。 2. 使用跳线帽让 JBAT1 短路持续约 5-10 秒。 3. 移除 JBAT1 上的跳线帽。 4. 插上电源插头并开启计算机上电源。...
  • Seite 408 5050 RGB LED 灯条 12V JRGB 接口 RGB LED 风扇连接 JRGB 接口 系统风扇接口 RGB LED 风扇 ⚠ 注意 JRGB 接口支持高达 2 米连续的 5050 RGB LED 灯条 (12V/G/R/B) 和最大额定功率 3A ∙ (12V)。 在安装或拆卸 RGB LED 灯条时, 请先关闭电源, 并将电源线由插座上拔除。 ∙ 请使用 MSI 软件来控制扩展 LED 灯条。 ∙...
  • Seite 409 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED 接口 JARGB_V2 接口允许您连接 ARGB Gen2 和 ARGB-based LED 灯条。 JARGB_V2 接口支持 多达 240 个单独寻址 RGB LEDs 和最大额定功率 3A (5V)。 针脚 信号名称 针脚 信号名称 Data No Pin Ground 寻址 RGB LED 灯条连接 JARGB 延长线 JARGB_V2 接口 ARGB/ ARGB Gen2 LED 灯条...
  • Seite 410 如果将 ARGB Gen1 和 ARGB Gen2 LED 灯条连接到同一个接口, 可能会导致一些问题。 请勿将 ARGB Gen1 LED 和 ARGB Gen2 LED 灯条混用。 建议您安装相同规格的 LED 灯条, 以达到最佳效果。 ∙ ∙ 在安装或拆卸寻址 RGB LED 灯条时, 请先关闭电源, 并将电源线由插座上拔除。 ∙ 请使用 MSI 软件来控制扩展 LED 灯条。 简易侦错 LED 灯 LED 指示灯在主板中的侦错状态。 LED 颜色 状态 CPU 无法检测或故障 红色...
  • Seite 411 安装操作系统, 驱动程序和 MSI Center 请通过 www.msi.com下载并更新最新的工具程序和驱动程序 安装 Windows 10/ Windows 11 1. 启动计算机电源。 2. 将 Windows 10/ Windows 11 安装光盘 / U 盘插入计算机。 3. 按下计算机上的 Restart 按钮。 4. 计算机 POST (开机自我测试) 过程中按 F11 键进入启动菜单。 5. 从引导菜单中选择 Windows 10/ Windows 11 安装光盘 / U 盘。...
  • Seite 412 ∙ 1. 启动您的计算机进入 Windows 10/ Windows 11。 2. 选择 Start > Settings > Windows Update, 然后选择 Check 更新。 3. MSI Driver Utility Installer 会自动弹出。 4. 选中 I have read and agree to the MSI Terms of Use 复选框, 然后单击 Next。...
  • Seite 413 5. 选中左下角的 Select All 复选框, 然后单击 Install 以安装 MSI Center 和驱动程序。 安 装进度将在底部显示。 6. 进度完成后, 单击 Finish。...
  • Seite 414 MSI Center MSI Center 是一款可帮助您轻松优化游戏设置并顺利使用内容创建软件的应用程序。 它 还使您可以控制和同步 PC 和其他 MSI 产品上的 LED 灯光效果。 借助 MSI Center, 您可 以自定义理想模式, 监视系统性能并调整风扇速度。 MSI Center 用户指南 如果您想了解有关 MSI Center 的更多信息, 请参考 http://download.msi.com/manual/mb/MSICENTERCS.pdf 或扫描 QR 码进行访问。 ⚠ 注意 功能可能因您所拥有的产品而有所不同。...
  • Seite 415 UEFI BIOS MSI UEFI BIOS 与 UEFI (Unified Extensible Firmware Interface) 体系结构兼容。 UEFI 具 有传统 BIOS 无法实现的许多新功能和优势, 未来将完全取代 BIOS。 MSI UEFI BIOS 使用 UEFI 作为默认引导模式, 充分利用新芯片组的功能。 ⚠ 注意 除非另有说明, 否则本用户指南中的术语 BIOS 指 UEFI BIOS。 UEFI 优势 ∙ 快速启动 - UEFI 可直接启动操作系统, 并保存 BIOS 自检过程。 同时还消除了在 POST 期间切换到...
  • Seite 416 高级模式和 EZ 模式之间切换 载入超频参数 保存超频参数 F10: 保存更改并重新启* F12: 采取截图并将其保存到 U 盘中 (仅适用于 FAT/ FAT32 格式)。 Ctrl+F: 进入搜索页面 * 当您按 F10 时, 会出现一个确认窗口, 它提供了变更信息。 请依您的需求选择 Yes 或 No。 BIOS 用户指南 如果您想了解有关设置 BIOS 的更多信息, 请参考 https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOSsc.pdf 或扫描 QR 码进行访问。 ⚠ 注意 功能可能因您所拥有的产品而有所不同。...
  • Seite 417 在清除 CMOS 数据之前, 请确保计算机已关机。 请参考清除 CMOS 跳线部分, 以了解重启 BIOS 的相关信息。 更新 BIOS 使用 M-FLASH 更新 BIOS 更新前: 请从 MSI 的网站下载符合您主板型号的最新 BIOS 文件。 然后将 BIOS 文件保存到 U 盘 中。 更新 BIOS: 1. 通过多重 BIOS 开关切换到目标 BIOS ROM。 如果您的主板没有此开关, 请跳过此步 骤。 2. 插入内有欲更新文件的 U 盘到 USB 端口上。...
  • Seite 418 6. BIOS 刷新 100% 完成后, 系统将自动重启。 使用更新 BIOS 按钮更新 BIOS 1. 请从 MSI® 网站下载符合您主板型号的最新 BIOS 文件。 2. 重新命名 BIOS 文件为 MSI.ROM, 并将其保存到 USB 存储设备的根目录中 (FAT32 格 式)。 3. 连接电源供应器到 CPU_PWR1 和 ATX_PWR1。 (无需安装 CPU 和内存。 ) 4. 插入内有 MSI.ROM 文件的 USB 存储设备到后置 I/O 面板的更新 BIOS 端口上。...
  • Seite 419 ∙ This device may not cause harmful interference. ∙ This device must accept any interference received, including interference that may cause undesired operation. MSI Computer Corp. 901 Canada Court, City of Industry, CA 91748, USA (626)913-0828 www.msi.com...
