Schnellstart

Vielen Dank für den Kauf eines neuen Mainboards von MSI®. Dieser Schnellstart-Abschnitt enthält Demonstrationsdiagramme zur Installation Ihres Computers. Einige der Installationen bieten auch Video-Demonstrationen. Bitte rufen Sie die URL auf, um sie mit dem Webbrowser auf Ihrem Telefon oder Tablet anzusehen. Sie können die URL auch durch Scannen des QR-Codes aufrufen.

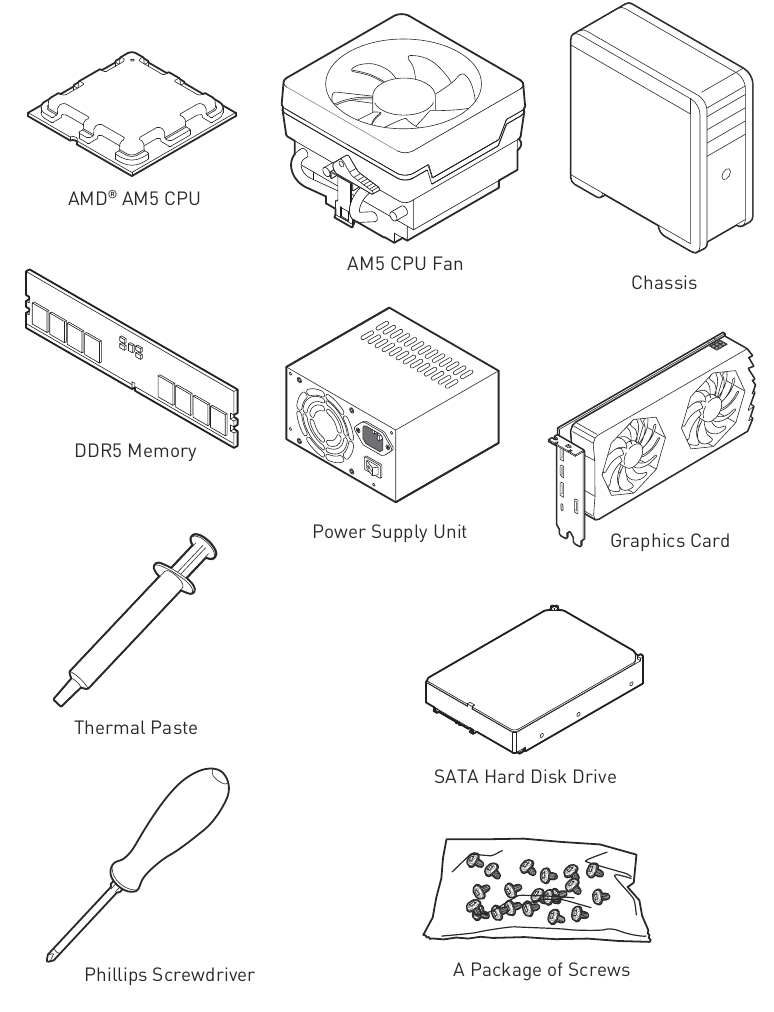

Vorbereitung von Werkzeugen und Komponenten

Hinweis zu Gehäuse-Abstandhaltern

Um Schäden am Mainboard zu vermeiden, sind unnötige Montage-Abstandhalter zwischen den Mainboard-Schaltkreisen und dem Computergehäuse verboten. Die Bereiche, in denen Gehäuse-Abstandhalter nicht montiert werden dürfen, sind auf der Rückseite des Mainboards (wie unten gezeigt) markiert, um den Benutzer zu warnen.

Kollisionswarnung

Schutzlack ist um jedes Schraubenloch aufgedruckt, um Kratzer an den Teilen zu vermeiden.

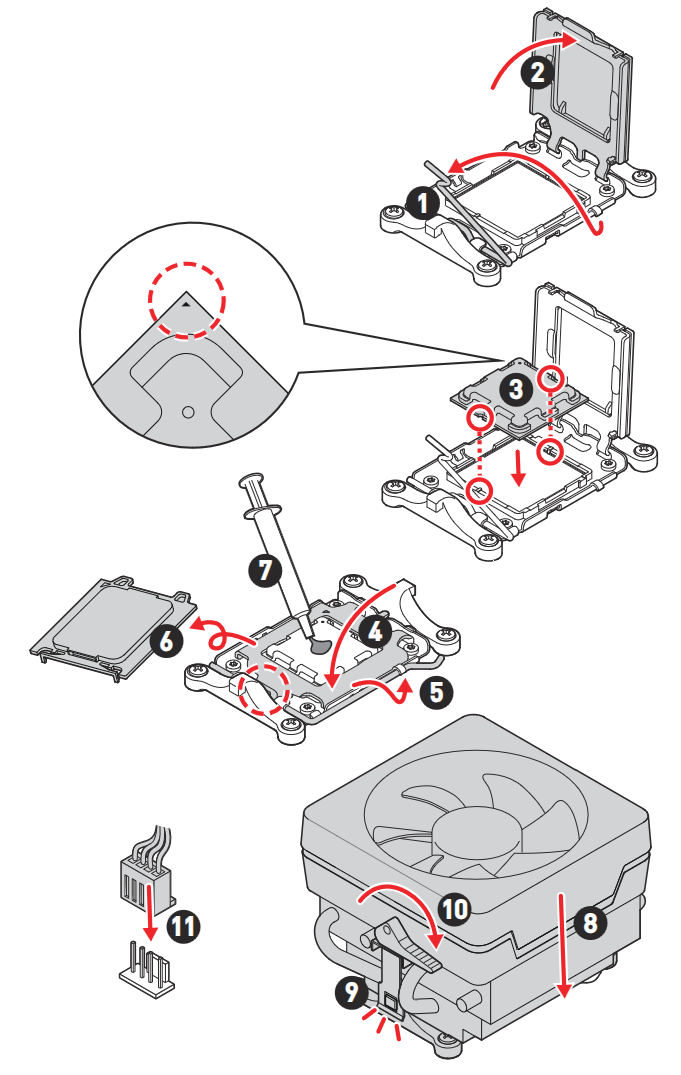

Prozessor installieren

https://youtu.be/effDU7exbmw

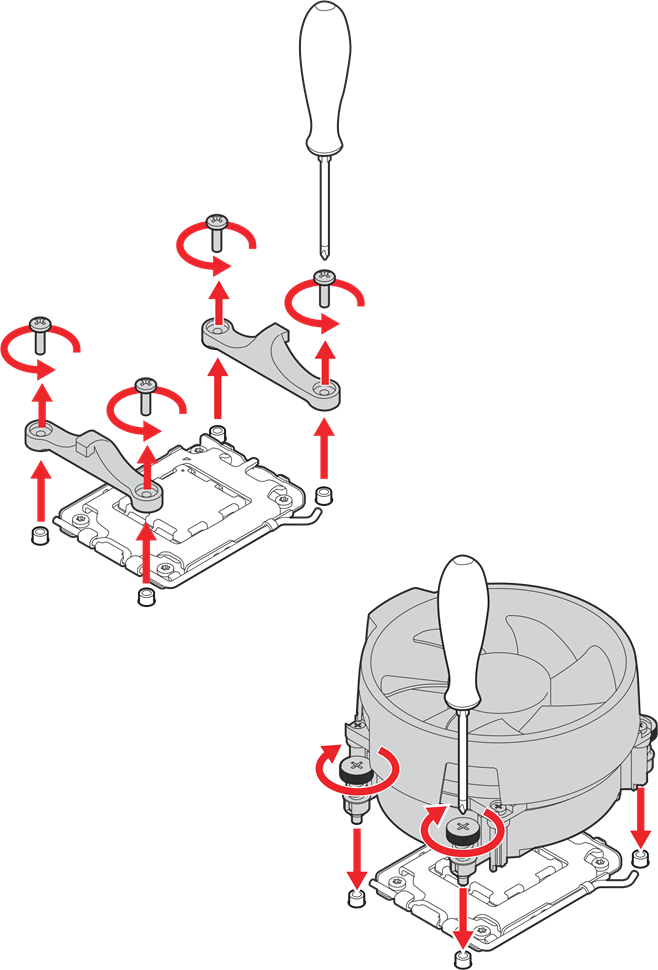

Wenn Sie den schraubbaren CPU-Kühler installieren, entfernen Sie bitte zuerst das Halterungsmodul gemäß der Abbildung unten und installieren Sie dann den Kühler.

DDR5-Arbeitsspeicher installieren

https://youtu.be/XiNmkDNZcZk

Frontpanel-Header anschließen

http://youtu.be/DPELIdVNZUI

Mainboard installieren

https://youtu.be/wWI6Qt51Wnc

Stromanschlüsse verbinden

http://youtu.be/gkDYyR_83I4

SATA-Laufwerke installieren

http://youtu.be/RZsMpqxythc

Grafikkarte installieren

http://youtu.be/mG0GZpr9w_A

Peripheriegeräte anschließen

Einschalten

Spezifikationen

CPU	Unterstützt AMD Ryzen™ 7000er-Serie Desktop-Prozessoren* Prozessorsockel AM5 * Bitte besuchen Sie www.msi.com, um den neuesten Support-Status bei Veröffentlichung neuer Prozessoren zu erhalten.
Chipsatz	AMD® B650 Chipsatz
Arbeitsspeicher	4x DDR5-Arbeitsspeichersteckplätze, unterstützen bis zu 192 GB* Unterstützt 1R 4800 MHz gemäß JEDEC Max. Übertaktungsfrequenz: 1DPC 1R Max. Geschwindigkeit bis zu 6000+ MHz 1DPC 2R Max. Geschwindigkeit bis zu 6000+ MHz 2DPC 1R Max. Geschwindigkeit bis zu 6000+ MHz 2DPC 2R Max. Geschwindigkeit bis zu 6000+ MHz Unterstützt Dual-Channel-Modus Unterstützt non-ECC, ungepufferten Arbeitsspeicher Unterstützt AMD EXPO * Weitere Informationen zu kompatiblem Arbeitsspeicher finden Sie unter www.msi.com.
Erweiterungssteckplätze	1x PCIe x16 Steckplatz (Von CPU) Unterstützt bis zu PCIe 4.0 x16 2x PCIe x1 Steckplätze (Von B650-Chipsatz) Unterstützt bis zu PCIe 3.0 x1
Onboard-Grafik	1x HDMI™ 2.1 Anschluss mit HDR, unterstützt eine maximale Auflösung von 4K 60Hz/ * 1x DisplayPort 1.4 Anschluss mit HBR2, unterstützt eine maximale Auflösung von 4K 60Hz/ * 1x VGA-Anschluss, unterstützt eine maximale Auflösung von 1920x1200 bei 60Hz* Nur verfügbar bei Prozessoren mit integrierter Grafik. * Die Grafikspezifikationen können je nach installierter CPU variieren.
SATA-Anschlüsse	4x SATA 6Gb/s Anschlüsse (Von B650-Chipsatz)
M.2 SSD-Steckplätze	2x M.2 Steckplätze (Key M) M2_1 Steckplatz (Von CPU) Unterstützt bis zu PCIe 4.0 x4 Unterstützt 2260/2280 Speichergeräte M2_2 Steckplatz (Von B650-Chipsatz) Unterstützt bis zu PCIe 4.0 x4 Unterstützt 2260/2280 Speichergeräte
RAID	Unterstützt RAID 0, RAID 1 und RAID 10 für SATA-Speichergeräte Unterstützt RAID 0 und RAID 1 für M.2 NVMe Speichergeräte
Audio	Realtek® ALC897 Codec 7.1-Kanal High Definition Audio
LAN	1x Realtek® 8125BG 2.5Gbps LAN-Controller
Stromanschlüsse	1x 24-Pin ATX Hauptstromanschluss 1x 8-Pin +12V Stromanschluss
Interne USB-Anschlüsse	AMD® B650 Chipsatz 1x USB 3.2 Gen 2 10Gbps Type-C Anschluss 1x USB 3.2 Gen 1 5Gbps Anschluss Unterstützt zusätzliche 2 USB 3.2 Gen 1 5Gbps Ports 2x USB 2.0 Anschlüsse Unterstützt zusätzliche 4 USB 2.0 Ports
Lüfteranschlüsse	1x 4-Pin CPU-Lüfteranschluss 1x 4-Pin Wasserpumpen-Lüfteranschluss 3x 4-Pin Systemlüfteranschlüsse
Systemanschlüsse	1x Frontpanel-Audioanschluss 2x Systempanel-Anschlüsse 1x Gehäuse-Intrusion-Anschluss 1x TPM-Modul-Anschluss 1x Serieller Anschluss
Jumper	1x Clear CMOS Jumper 1x OC force enter BIOS Jumper
LED-Funktionen	2x 4-Pin RGB-LED-Anschluss 2x 3-Pin ARGB_V2-LED-Anschlüsse 4x EZ Debug LED
Anschlüsse Rückseite	1x Flash BIOS Taste 1x DisplayPort 1x HDMI™ Anschluss 1x VGA-Anschluss 2x USB 3.2 Gen 2 10Gbps Type-A Ports (Von B650-Chipsatz) 2x USB 3.2 Gen 1 5Gbps Type-A Ports (Von CPU) 4x USB 2.0 Type-A Ports (2 von CPU, 2 von B650-Chipsatz) 1x PS2 Combo/Maus-Anschluss 1x 2.5G LAN (RJ45) Buchse 3x Audio-Buchsen
I/O-Controller	NUVOTON NCT6687D-R Controller Chip
Hardware-Monitor	CPU-/ System-/ Chipsatz-Temperaturerkennung CPU-/ System-/ Pumpenlüfter-Drehzahlerkennung CPU-/ System-/ Pumpenlüfter-Drehzahlsteuerung
Formfaktor	mATX Formfaktor 9,6 Zoll x 9,6 Zoll (244 mm x 244 mm)
BIOS-Funktionen	1x 256 Mb Flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Mehrsprachig
Software	Treiber MSI Center CPU-Z MSI GAMING Norton 360 AIDA64 Extreme - MSI Edition

Besondere Funktionen

MSI Center Funktionen

Mystic Light
Frozr AI Cooling
Benutzerszenario
True Color
Live Update
Hardware-Überwachung
Super Charger
Gerätebeschleunigung
Smart Image Finder
MSI Companion
Systemdiagnose

Thermische Funktionen

K7 MOSFET Wärmeleitpad
Zusätzliches Spulenpad

Leistung

Core Boost
Memory Boost
Lightning Gen 4 PCI-E Slot
Lightning Gen 4 M.2 Slot
Front-USB Type-C
2oz Kupferverdickte Platine

DIY-freundlich

PCI-E Steel Armor
EZ DEBUG LED
EZ LED Control
Flash BIOS Button

Audio

Audio Boost

RGB-Unterstützung

Mystic Light Extension (RGB)
Mystic Light Extension (ARGB_V2)
Unterstützung für Umgebungsgeräte

BIOS

Click BIOS 5

Lieferumfang

Bitte überprüfen Sie den Inhalt Ihres Mainboard-Pakets. Es sollte Folgendes enthalten:

Platine

1x Mainboard

Dokumentation

1x Schnellinstallationsanleitung
1x EU-Konformitätserklärung

Kabel

1x SATA 6Gb/s Kabel

Zubehör

2x EZ M.2 Clip Pakete (1 Satz/Packung)
1x I/O-Blende

Sollten Artikel beschädigt sein oder fehlen, wenden Sie sich bitte an Ihren Händler.

Anschlüsse der Rückseite

Element	Beschreibung
1	DisplayPort
2	PS2 Combo-/Maus-Anschluss
3	USB 2.0 Typ-A Anschluss (Vom B650-Chipsatz)
4	2.5 Gbit/s LAN-Anschluss
5	Line-In Buchse
6	Line-Out Buchse
7	Flash BIOS Button - Bitte beachten Sie die Aktualisierung des BIOS mit dem Flash BIOS Button.
8	HDMI™ Anschluss
9	VGA-Anschluss
10	Flash BIOS Anschluss
11	USB 2.0 Typ-A Anschluss (Von der CPU)
12	USB 3.2 Gen 1 5 Gbit/s Typ-A Anschluss (Von der CPU)
13	USB 3.2 Gen 2 10 Gbit/s Typ-A Anschluss (Vom B650-Chipsatz)
14	Mikrofonbuchse

LAN-Anschluss LED Status-Tabelle

Audiobuchsen-Verbindung

Diagramm Audiobuchsen zu Kopfhörer und Mikrofon

Diagramm Audiobuchsen zu Stereo-Lautsprechern

Diagramm Audiobuchsen zu 4-Kanal-Lautsprechern

Diagramm Audiobuchsen zu 5.1-Kanal-Lautsprechern

Diagramm Audiobuchsen zu 7.1-Kanal-Lautsprechern

Übersicht der Komponenten

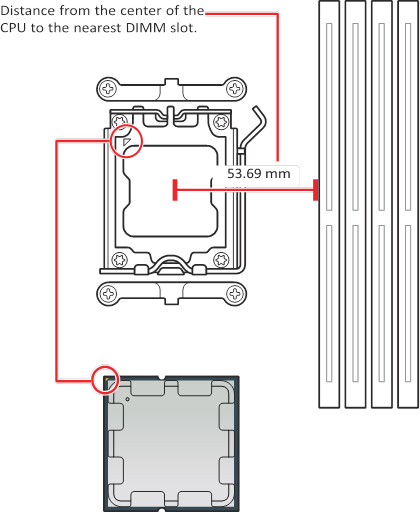

CPU-Sockel

Einführung zur AM5 CPU
Die Oberfläche der AM5 CPU verfügt über zwei Kerben und ein goldenes Dreieck, um die korrekte Ausrichtung der CPU für die Platzierung auf dem Motherboard zu erleichtern. Das goldene Dreieck ist der Pin-1-Indikator.

Ziehen Sie immer das Netzkabel aus der Steckdose, bevor Sie die CPU installieren oder entfernen.
Bitte bewahren Sie die CPU-Schutzkappe nach der Installation des Prozessors auf. MSI wird Rücksendungen (Return Merchandise Authorization, RMA) bearbeiten, wenn nur das Motherboard mit der Schutzkappe auf dem CPU-Sockel versehen ist.
Denken Sie bei der Installation einer CPU immer daran, einen CPU-Kühler zu installieren. Ein CPU-Kühler ist notwendig, um Überhitzung zu vermeiden und die Systemstabilität zu gewährleisten.
Stellen Sie sicher, dass der CPU-Kühler vor dem Starten Ihres Systems eine feste Verbindung mit der CPU hergestellt hat.
Überhitzung kann die CPU und das Motherboard ernsthaft beschädigen. Stellen Sie immer sicher, dass die Lüfter ordnungsgemäß funktionieren, um die CPU vor Überhitzung zu schützen. Achten Sie darauf, eine gleichmäßige Schicht Wärmeleitpaste (oder Wärmeleitband) zwischen der CPU und dem Kühlkörper aufzutragen, um die Wärmeableitung zu verbessern.
Schützen Sie immer die CPU-Sockelpins, indem Sie den Sockel mit der Plastikkappe abdecken, wenn die CPU nicht installiert ist.
Wenn Sie eine separate CPU und einen Kühlkörper/Kühler erworben haben, beachten Sie bitte die Dokumentation im Lieferumfang des Kühlkörpers/Kühlers für weitere Details zur Installation.
Dieses Motherboard ist für Overclocking ausgelegt. Bevor Sie versuchen zu übertakten, stellen Sie bitte sicher, dass alle anderen Systemkomponenten Overclocking vertragen. Jeglicher Versuch, über die Produktspezifikationen hinaus zu arbeiten, wird nicht empfohlen. MSI® übernimmt keine Garantie für Schäden oder Risiken, die durch unangemessenen Betrieb außerhalb der Produktspezifikationen entstehen.

DIMM-Steckplätze

Empfehlung zur Installation von Speichermodulen

Setzen Sie Speichermodule immer zuerst in den DIMMA2-Steckplatz ein.
Um die Systemstabilität im Dual-Channel-Modus zu gewährleisten, müssen die Speichermodule vom gleichen Typ, der gleichen Anzahl und der gleichen Dichte sein.
Einige Speichermodule können beim Übertakten aufgrund der Abhängigkeit der Speicherfrequenz von ihrer Serial Presence Detect (SPD) mit einer niedrigeren Frequenz als dem angegebenen Wert arbeiten. Gehen Sie ins BIOS und suchen Sie die Option DRAM Frequency, um die Speicherfrequenz einzustellen, wenn Sie den Speicher mit der angegebenen oder einer höheren Frequenz betreiben möchten.
Für die Installation von voll bestückten DIMMs oder beim Übertakten wird ein effizienteres Speicherkühlsystem empfohlen.
Die Stabilität und Kompatibilität des installierten Speichermoduls hängen beim Übertakten von der installierten CPU und den Geräten ab.
Weitere Informationen zu kompatiblen Speichern finden Sie unter www.msi.com.

PCI_E1~3: PCIe-Erweiterungssteckplätze

Wenn Sie eine große und schwere Grafikkarte installieren, müssen Sie ein Werkzeug wie den MSI Grafikkartenhalter verwenden, um deren Gewicht zu stützen und eine Verformung des Steckplatzes zu verhindern.
Schalten Sie beim Hinzufügen oder Entfernen von Erweiterungskarten immer das Netzteil aus und ziehen Sie das Netzkabel des Netzteils aus der Steckdose. Lesen Sie die Dokumentation der Erweiterungskarte, um eventuell notwendige zusätzliche Hardware- oder Softwareänderungen zu prüfen.

SATA_1~4: SATA 6Gb/s-Anschlüsse

Diese Anschlüsse sind SATA 6Gb/s-Schnittstellenports. Jeder Anschluss kann mit einem SATA-Gerät verbunden werden.

Bitte knicken Sie das SATA-Kabel nicht im 90-Grad-Winkel. Andernfalls kann es während der Übertragung zu Datenverlust kommen.
SATA-Kabel haben auf beiden Seiten des Kabels identische Stecker. Es wird jedoch empfohlen, den flachen Stecker zur Platzersparnis mit dem Motherboard zu verbinden.

M2_1~2: M.2-Steckplätze (Key M)

M.2-Modul installieren

Installieren Sie das mitgelieferte EZ M.2 Clip Kit in der Schraubenbohrung entsprechend der Länge Ihrer M.2-SSD.
Setzen Sie Ihre M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz ein.
Drehen Sie den EZ M.2 Clip, um die M.2-SSD zu befestigen.

JAUD1: Front-Audio-Anschluss

Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen an der Vorderseite.

Pin	Signalbezeichnung	Pin	Signalbezeichnung
1	MIC L	2	Masse
3	MIC R	4	NC
5	Kopfhörer R	6	MIC-Erkennung
7	SENSE_SEND	8	Kein Pin
9	Kopfhörer L	10	Kopfhörer-Erkennung

JFP1, JFP2: Frontpanel-Anschlüsse

Der JFP1-Anschluss steuert das Einschalten, das Zurücksetzen der Stromversorgung und die LEDs Ihres PC-Gehäuses/Chassis. Die Header für den Power Switch/Reset Switch ermöglichen den Anschluss des Power-Buttons/Reset-Buttons. Der Power-LED-Header wird mit der LED-Leuchte am PC-Gehäuse verbunden, und der HDD-LED-Header zeigt die Aktivität der Festplatte an. Der JFP2-Anschluss ist für Summer und Lautsprecher. Um die Kabel vom PC-Gehäuse mit den richtigen Pins zu verbinden, beachten Sie bitte die folgenden Abbildungen.

Bitte beachten Sie, dass Power-LED und HDD-LED eine positive und negative Verbindung haben; Sie müssen das Kabel mit dem entsprechenden positiven und negativen Anschluss auf dem Motherboard verbinden. Andernfalls funktionieren die LEDs nicht richtig.

CPU_PWR1, ATX_PWR1: Stromanschlüsse

Diese Anschlüsse ermöglichen den Anschluss eines ATX-Netzteils.

CPU_PWR1

Pin	Signalbezeichnung	Pin	Signalbezeichnung
1	Masse	2	Masse
3	Masse	4	Masse
5	+12V	6	+12V
7	+12V	8	+12V

ATX_PWR1

Pin	Signalbezeichnung	Pin	Signalbezeichnung
1	+3.3V	2	+3.3V
3	Masse	4	+5V
5	Masse	6	+5V
7	Masse	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Masse	16	PS-ON#
17	Masse	18	Masse
19	Masse	20	Res
21	+5V	22	+5V
23	+5V	24	Masse

Stellen Sie sicher, dass alle Stromkabel sicher an einem geeigneten ATX-Netzteil angeschlossen sind, um einen stabilen Betrieb des Motherboards zu gewährleisten.

JCI1: Anschluss für Gehäuse-Einbruchmelder

Dieser Anschluss ermöglicht es Ihnen, das Kabel für den Gehäuse-Einbruchmelder-Schalter anzuschließen.

Verwendung des Gehäuse-Einbruchmelders

Verbinden Sie den JCI1-Anschluss mit dem Gehäuse-Einbruchmelder-Schalter/-Sensor am Gehäuse.
Schließen Sie die Gehäuseabdeckung.
Gehen Sie zu BIOS > SETTINGS (EINSTELLUNGEN) > Security (Sicherheit) > Chassis Intrusion Configuration (Konfiguration des Gehäuse-Einbruchmelders).
Stellen Sie Chassis Intrusion (Gehäuse-Einbruchmelder) auf Enabled (Aktiviert).
Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Enter-Taste (Eingabetaste), um Yes (Ja) auszuwählen.
Sobald die Gehäuseabdeckung wieder geöffnet wird, erscheint beim Einschalten des Computers eine Warnmeldung auf dem Bildschirm.

Zurücksetzen der Gehäuse-Einbruchmelder-Warnung

Gehen Sie zu BIOS > SETTINGS (EINSTELLUNGEN) > Security (Sicherheit) > Chassis Intrusion Configuration (Konfiguration des Gehäuse-Einbruchmelders).
Stellen SieChassis Intrusion (Gehäuse-Einbruchmelder) auf Reset (Zurücksetzen).
Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Enter-Taste (Eingabetaste), um Yes (Ja) auszuwählen.

JUSB4: USB 3.2 Gen 2 Type-C Anschluss

Dieser Anschluss ermöglicht es Ihnen, einen USB 3.2 Gen 2 10Gbps Type-C Anschluss an der Frontblende zu verbinden. Der Anschluss verfügt über ein verpolungssicheres Design. Achten Sie beim Anschließen des Kabels darauf, es in der entsprechenden Ausrichtung zu verbinden.

JUSB3: USB 3.2 Gen 1 Anschluss

Dieser Anschluss ermöglicht es Ihnen, USB 3.2 Gen 1 5Gbps Anschlüsse an der Frontblende zu verbinden.

Pin	Signalname	Pin	Signalname
1	Strom	2	USB3_RX_DN
3	USB3_RX_DP	4	Masse
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Masse	8	USB2.0-
9	USB2.0+	10	Masse
11	USB2.0+	12	USB2.0-
13	Masse	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Masse
17	USB3_RX_DP	18	USB3_RX_DN
19	Strom	20	Kein Pin

Beachten Sie, dass die Strom- und Masse-Pins korrekt angeschlossen werden müssen, um mögliche Schäden zu vermeiden.

JUSB1~2: USB 2.0 Anschlüsse

Diese Anschlüsse ermöglichen es Ihnen, USB 2.0-Ports an der Frontblende zu verbinden.

Pin	Signalname	Pin	Signalname
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Masse	8	Masse
9	Kein Pin	10	NC

Beachten Sie, dass die VCC- und Masse-Pins korrekt angeschlossen werden müssen, um mögliche Schäden zu vermeiden.
Um Ihr iPad, iPhone und iPod über USB-Ports aufzuladen, installieren Sie bitte das MSI Center Dienstprogramm.

JOCFS1: Jumper für den abgesicherten Start

Dieser Jumper wird für "Safe Boot" (Abgesicherter Start) verwendet. Einmal aktiviert, bootet das System mit den Standard-Einstellungen und einem niedrigeren PCIe (von CPU)-Modus.

JTPM1: TPM-Modulanschluss

Dieser Anschluss ist für TPM (Trusted Platform Module - Vertrauenswürdiges Plattformmodul). Weitere Details und Verwendungszwecke finden Sie im Handbuch der TPM-Sicherheitsplattform.

Pin	Signalname	Pin	Signalname
1	SPI-Stromversorgung	2	SPI Chip-Auswahl
3	Master-In-Slave-Out (SPI-Daten)	4	Master-Out-Slave-In (SPI-Daten)
5	Reserviert	6	SPI-Takt
7	Masse	8	SPI-Reset
9	Reserviert	10	Kein Pin
11	Reserviert	12	Interrupt-Anfrage

Der JTPM-Anschluss befindet sich unter dem WMOS-Kühlkörper. Entfernen Sie den Kühlkörper, bevor Sie das TPM-Modul installieren.

CPU_FAN1, PUMP_FAN1, SYS_FAN1~3: Lüfteranschlüsse

Lüfteranschlüsse können als PWM (Pulse Width Modulation - Pulsweitenmodulation) Modus oder DC Modus klassifiziert werden. Lüfteranschlüsse im PWM-Modus liefern eine konstante 12V-Ausgabe und passen die Lüftergeschwindigkeit mit einem Drehzahlregelsignal an. Lüfteranschlüsse im DC-Modus steuern die Lüftergeschwindigkeit durch Änderung der Spannung. Die Lüfteranschlüsse im Auto-Modus können den PWM- und DC-Modus automatisch erkennen.
Sie können Lüfter im BIOS> HARDWARE MONITOR (HARDWAREÜBERWACHUNG) steuern. Dort können Sie DC oder PWM für Ihren Lüftertyp einstellen. Aktivieren Sie den Smart Fan Mode (Intelligenter Lüftermodus), ändert sich die Lüftergeschwindigkeit entsprechend der CPU- oder Systemtemperatur. Deaktivieren Sie den Smart Fan Mode (Intelligenter Lüftermodus), dreht sich der Lüfter mit maximaler Geschwindigkeit.

Stellen Sie sicher, dass die Lüfter nach dem Umschalten des PWM-/DC-Modus ordnungsgemäß funktionieren.

Spezifikationen der Lüfteranschlüsse

Anschluss	Standard-Lüftermodus	Max. Strom	Max. Leistung
CPU_FAN1	Auto-Modus	3A	36W
PUMP_FAN1	PWM-Modus	3A	36W
SYS_FAN1~3	DC-Modus	2A	24W

Pin-Belegung im PWM-Modus

Pin	Signalname	Pin	Signalname
1	Masse	2	+12V
3	Sense	4	Drehzahlregelsignal

Pin-Belegung im DC-Modus

Pin	Signalname	Pin	Signalname
1	Masse	2	Spannungsregelung
3	Sense	4	NC

JBAT1: Jumper zum Löschen des CMOS (BIOS-Reset)

Auf dem Board befindet sich ein CMOS-Speicher, der extern von einer Batterie auf der Hauptplatine mit Strom versorgt wird, um Systemkonfigurationsdaten zu speichern. Wenn Sie die Systemkonfiguration löschen möchten, setzen Sie die Jumper, um den CMOS-Speicher zu löschen.

BIOS auf Standardwerte zurücksetzen

Schalten Sie den Computer aus und ziehen Sie das Netzkabel ab.
Verwenden Sie eine Jumper-Kappe, um JBAT1 für etwa 5-10 Sekunden kurzzuschließen.
Entfernen Sie die Jumper-Kappe von JBAT1.
Stecken Sie das Netzkabel ein und schalten Sie den Computer ein.

JRGB1~2: RGB-LED-Anschlüsse

Der JRGB-Anschluss ermöglicht es Ihnen, 5050 RGB-LED-Streifen 12V anzuschließen.

Pin	Signalname	Pin	Signalname
1	+12V	2	G
3	R	4	B

RGB-LED-Streifenanschluss

RGB-LED-Lüfteranschluss

Der JRGB-Anschluss unterstützt bis zu 2 Meter durchgehende 5050 RGB-LED-Streifen (12V/G/R/B) mit einer maximalen Nennleistung von 3A (12V).
Schalten Sie immer die Stromversorgung aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den RGB-LED-Streifen installieren oder entfernen.
Bitte verwenden Sie MSIs Software, um den erweiterten LED-Streifen zu steuern.

JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED-Anschlüsse

Die JARGB_V2-Anschlüsse ermöglichen den Anschluss von ARGB Gen2- und ARGB-basierten LED-Streifen. Der JARGB_V2-Anschluss unterstützt bis zu 240 einzeln adressierbare RGB-LEDs mit einer maximalen Leistungsaufnahme von 3A (5V).

Pin	Signalname	Pin	Signalname
1	+5V	2	Data
3	Kein Pin	4	Ground

Anschluss eines adressierbaren RGB-LED-Streifens

Anschluss eines adressierbaren RGB-LED-Lüfters

Schließen Sie nicht den falschen Typ von LED-Streifen an. Der JRGB-Anschluss und der JARGB_V2-Anschluss liefern unterschiedliche Spannungen, und der Anschluss eines JARGB_V2 5V-LED-Streifens an den JRGB-Anschluss führt zu einer Beschädigung des LED-Streifens.

Wenn Sie ARGB Gen1- und ARGB Gen2-LED-Streifen an denselben Anschluss anschließen, kann dies zu Problemen führen. Bitte mischen Sie ARGB Gen1- und ARGB Gen2-LED-Streifen nicht miteinander.
Es wird empfohlen, LED-Streifen mit denselben Spezifikationen zu installieren, um die besten Effekte zu erzielen.
Schalten Sie immer die Stromversorgung aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den adressierbaren RGB-LED-Streifen installieren oder entfernen.
Bitte verwenden Sie die Software von MSI, um den erweiterten LED-Streifen zu steuern.

Onboard-LEDs

EZ Debug LED

Diese LEDs zeigen den Status wichtiger Komponenten während des Systemstarts an.

Betriebssystem, Treiber & MSI Center installieren

Bitte laden Sie die neuesten Dienstprogramme und Treiber unter www.msi.com herunter und aktualisieren Sie diese.

Windows 10/ Windows 11 installieren

Schalten Sie den Computer ein.
Legen Sie die Windows 10/ Windows 11 Installations-CD/USB in Ihren Computer ein.
Drücken Sie die Restart (Neustart)-Taste am Computergehäuse.
Drücken Sie die F11-Taste während des Computer-POST (Power-On Self Test), um ins Boot-Menü zu gelangen.
Wählen Sie die Windows 10/ Windows 11 Installations-CD/USB aus dem Boot-Menü.
Drücken Sie eine beliebige Taste, wenn der Bildschirm die Meldung "Press any key to boot from CD or DVD..." (Drücken Sie eine beliebige Taste, um von CD oder DVD zu starten...) anzeigt. Falls nicht, überspringen Sie diesen Schritt.
Folgen Sie den Anweisungen auf dem Bildschirm, um Windows 10/ Windows 11 zu installieren.

Treiberinstallation mit dem MSI Driver Utility Installer

Einige neue Netzwerkchips werden von Windows 10/ Windows 11 nicht nativ unterstützt. Es wird empfohlen, den LAN-Treiber zu installieren, bevor Sie Treiber mit dem MSI Driver Utility Installer installieren. Bitte besuchen Sie www.msi.com, um den LAN-Treiber für Ihr Mainboard zu installieren.
Der MSI Driver Utility Installer wird nur einmal angezeigt. Wenn Sie ihn während des Vorgangs abbrechen oder schließen, lesen Sie bitte das Kapitel "Live Update" (Live Update) im Handbuch des MSI Center, um die Treiber zu installieren. Sie können auch www.msi.com besuchen, um Ihr Mainboard zu suchen und die Treiber herunterzuladen.
Der MSI Driver Utility Installer muss über das Internet installiert werden.

Starten Sie Ihren Computer unter Windows 10/ Windows 11.
Wählen Sie Start (Start) > Settings (Einstellungen) > Windows Update (Windows Update), und wählen Sie dann Check for updates (Nach Updates suchen).
Der MSI Driver Utility Installer wird automatisch angezeigt.
Aktivieren Sie das Kontrollkästchen "I have read and agree to the MSI Terms of Use" (Ich habe die Nutzungsbedingungen von MSI gelesen und stimme ihnen zu), und klicken Sie dann auf Next (Weiter).
Aktivieren Sie das Kontrollkästchen Select All (Alle auswählen) in der unteren linken Ecke und klicken Sie auf Install (Installieren), um MSI Center und die Treiber zu installieren. Der Installationsfortschritt wird unten angezeigt.
Sobald der Vorgang abgeschlossen ist, klicken Sie auf Finish (Fertig stellen).

MSI Center

MSI Center ist eine Anwendung, die Ihnen hilft, Spieleinstellungen einfach zu optimieren und Software zur Inhaltserstellung reibungslos zu nutzen. Es ermöglicht Ihnen auch, LED-Lichteffekte auf PCs und anderen MSI-Produkten zu steuern und zu synchronisieren. Mit MSI Center können Sie ideale Modi anpassen, die Systemleistung überwachen und die Lüftergeschwindigkeit einstellen.

Funktionen können je nach Produkt variieren.

UEFI BIOS

Das MSI UEFI BIOS ist kompatibel mit der UEFI (Unified Extensible Firmware Interface)-Architektur. UEFI verfügt über viele neue Funktionen und Vorteile, die das traditionelle BIOS nicht bieten kann, und wird das BIOS in Zukunft vollständig ersetzen. Das MSI UEFI BIOS verwendet UEFI als Standard-Boot-Modus, um die Funktionen des neuen Chipsatzes voll auszunutzen.

Der Begriff BIOS in diesem Benutzerhandbuch bezieht sich auf UEFI BIOS, sofern nicht anders angegeben.

UEFI-Vorteile

Schnelleres Booten – UEFI kann das Betriebssystem direkt starten und den BIOS-Selbsttestprozess überspringen. Außerdem entfällt die Zeit zum Umschalten in den CSM-Modus während des POST.
Unterstützt Festplattenpartitionen größer als 2 TB.
Unterstützt mehr als 4 primäre Partitionen mit einer GUID Partition Table (GPT).
Unterstützt eine unbegrenzte Anzahl von Partitionen.
Unterstützt die vollen Funktionen neuer Geräte – neue Geräte bieten möglicherweise keine Abwärtskompatibilität.
Unterstützt sicheren Start – UEFI kann die Gültigkeit des Betriebssystems überprüfen, um sicherzustellen, dass keine Malware den Startvorgang manipuliert.

Inkompatible UEFI-Fälle

32-Bit Windows-Betriebssystem – dieses Mainboard unterstützt nur das Windows 10/ Windows 11 64-Bit-Betriebssystem.
Ältere Grafikkarte – das System erkennt Ihre Grafikkarte. Wenn Sie ältere Grafikkarten verwenden, kann die Warnmeldung "There is no GOP (Graphics Output protocol) support detected in this graphics card" (Es wurde keine GOP (Graphics Output Protocol)-Unterstützung auf dieser Grafikkarte erkannt) angezeigt werden.

Wir empfehlen, diese durch eine Grafikkarte mit GOP/UEFI-Unterstützung zu ersetzen oder eine CPU mit integrierter Grafik zu verwenden, um die normale Funktion zu gewährleisten.

Wie überprüfe ich den BIOS-Modus?

Schalten Sie Ihren Computer ein.
Drücken Sie die Delete-Taste, wenn die Meldung "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" (Drücken Sie die DEL-Taste, um ins Setup-Menü zu gelangen, F11, um ins Boot-Menü zu gelangen) während des Bootvorgangs auf dem Bildschirm erscheint.
Nachdem Sie ins BIOS gelangt sind, können Sie den BIOS Mode (BIOS-Modus) oben auf dem Bildschirm überprüfen.

BIOS-Setup

Die Standardeinstellungen bieten die optimale Leistung für Systemstabilität unter normalen Bedingungen. Sie sollten die Standardeinstellungen immer beibehalten, um mögliche Systemschäden oder Startfehler zu vermeiden, es sei denn, Sie sind mit dem BIOS vertraut.

BIOS-Elemente werden kontinuierlich aktualisiert, um die Systemleistung zu verbessern. Daher kann die Beschreibung leicht vom neuesten BIOS abweichen und sollte nur als Referenz dienen. Sie können sich auch auf das HELP (HILFE)-Informationsfeld für die Beschreibung der BIOS-Elemente beziehen.
Die BIOS-Bildschirme, Optionen und Einstellungen variieren je nach System.

BIOS-Setup aufrufen
Drücken Sie die Delete-Taste, wenn die Meldung "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" (Drücken Sie die DEL-Taste, um ins Setup-Menü zu gelangen, F11, um ins Boot-Menü zu gelangen) während des Bootvorgangs auf dem Bildschirm erscheint.

Funktionstaste

F1:	General Help list (Allgemeine Hilfeliste)
F2:	Add/ Remove a favorite item (Favoriten hinzufügen/entfernen)
F3:	Enter Favorites menu (Favoritenmenü aufrufen)
F4:	Enter CPU Specifications menu (CPU-Spezifikationen-Menü aufrufen)
F5:	Enter Memory-Z menu (Memory-Z-Menü aufrufen)
F6:	Load optimized defaults (Optimierte Standardwerte laden)
F7:	Switch between Advanced mode and EZ mode (Zwischen Advanced Mode und EZ Mode wechseln)
F8:	Load Overclocking Profile (Übertaktungsprofil laden)
F9:	Save Overclocking Profile (Übertaktungsprofil speichern)
F10:	Save Change and Reset* (Änderungen speichern und zurücksetzen*)
F12:	Take a screenshot and save it to USB flash drive (Screenshot erstellen und auf USB-Stick speichern) (nur FAT/ FAT32-Format).
Ctrl+F:	Enter Search page (Suchseite aufrufen)

* Wenn Sie F10 drücken, erscheint ein Bestätigungsfenster mit den Änderungsinformationen. Wählen Sie zwischen Yes (Ja) oder No (Nein), um Ihre Auswahl zu bestätigen.

Funktionen können je nach Produkt variieren.

BIOS zurücksetzen

Möglicherweise müssen Sie die BIOS-Standardeinstellungen wiederherstellen, um bestimmte Probleme zu lösen. Es gibt mehrere Möglichkeiten, das BIOS zurückzusetzen:

Gehen Sie ins BIOS und drücken Sie F6, um Load optimized defaults (optimierte Standardwerte) zu laden. - Kurzschließen Sie den Clear CMOS (CMOS löschen)-Jumper auf dem Mainboard.
Drücken Sie die Clear CMOS (CMOS löschen)-Taste auf dem hinteren I/O-Panel.

Stellen Sie sicher, dass der Computer ausgeschaltet ist, bevor Sie CMOS-Daten löschen. Bitte beachten Sie den Abschnitt zum Clear CMOS (CMOS löschen)-Jumper/Taster zum Zurücksetzen des BIOS.

BIOS aktualisieren

BIOS-Aktualisierung mit M-FLASH
Vor dem Aktualisieren:
Bitte laden Sie die neueste BIOS-Datei, die Ihrem Mainboard-Modell entspricht, von der MSI-Website herunter. Speichern Sie die BIOS-Datei anschließend auf einem USB-Stick.
BIOS aktualisieren:

Wechseln Sie mit dem Multi-BIOS-Schalter zum Ziel-BIOS-ROM. Bitte überspringen Sie diesen Schritt, wenn Ihr Mainboard diesen Schalter nicht hat.
Stecken Sie den USB-Stick, der die Update-Datei enthält, in den USB-Port.
Bitte beachten Sie die folgenden Methoden, um in den Flash-Modus zu gelangen.
- Starten Sie neu und drücken Sie die Strg + F5-Taste während des POST und klicken Sie auf Yes (Ja), um das System neu zu starten.
  Drücken Sie <Strg+F5>, um M-Flash für das BIOS-Update zu aktivieren.
- Starten Sie neu und drücken Sie die Del-Taste während des POST, um ins BIOS zu gelangen. Klicken Sie auf die Schaltfläche M-FLASH (M-FLASH) und klicken Sie auf Yes (Ja), um das System neu zu starten.
Wählen Sie eine BIOS-Datei aus, um den BIOS-Update-Vorgang durchzuführen.
Klicken Sie bei Aufforderung auf Yes (Ja), um das BIOS wiederherzustellen.
Nachdem der Flash-Vorgang zu 100 % abgeschlossen ist, wird das System automatisch neu starten.

BIOS-Aktualisierung mit MSI Center
Vor dem Aktualisieren:

Stellen Sie sicher, dass der LAN-Treiber bereits installiert und die Internetverbindung ordnungsgemäß eingerichtet ist.
Bitte schließen Sie alle anderen Anwendungssoftware, bevor Sie das BIOS aktualisieren.

BIOS aktualisieren:

Installieren und starten Sie MSI Center und gehen Sie zur Seite Support (Support).
Wählen Sie Live Update (Live Update) und klicken Sie auf die Schaltfläche Advance (Erweitert).
Wählen Sie die BIOS-Datei aus und klicken Sie auf die Schaltfläche Install (Installieren).
Die Installationserinnerung wird angezeigt, klicken Sie dann auf die Schaltfläche Install (Installieren).
Das System wird automatisch neu starten, um das BIOS zu aktualisieren.
Nachdem der Flash-Vorgang zu 100 % abgeschlossen ist, wird das System automatisch neu starten.

BIOS-Aktualisierung mit Flash BIOS Button

Bitte laden Sie die neueste BIOS-Datei, die Ihrem Mainboard-Modell entspricht, von der MSI®-Website herunter.
Benennen Sie die BIOS-Datei in MSI.ROM um und speichern Sie sie im Stammverzeichnis des USB-Speichergeräts.
Schließen Sie das Netzteil an CPU_PWR1 und ATX_PWR1 an. (CPU und Arbeitsspeicher müssen nicht installiert werden.)
Stecken Sie das USB-Speichergerät, das die MSI.ROM-Datei enthält, in den Flash BIOS Port am hinteren I/O-Panel.
Drücken Sie die Flash BIOS Button (Flash-BIOS-Taste), um das BIOS zu flashen, und die LED beginnt zu blinken.
Die LED erlischt, wenn der Vorgang abgeschlossen ist.

Sicherheitshinweise

Die in diesem Paket enthaltenen Komponenten sind anfällig für Schäden durch elektrostatische Entladung (ESD). Bitte beachten Sie die folgenden Anweisungen, um eine erfolgreiche Computermontage zu gewährleisten.
Stellen Sie sicher, dass alle Komponenten sicher verbunden sind. Lose Verbindungen können dazu führen, dass der Computer eine Komponente nicht erkennt oder nicht startet.
Halten Sie das Motherboard an den Kanten, um das Berühren empfindlicher Komponenten zu vermeiden.
Es wird empfohlen, beim Umgang mit dem Motherboard ein ESD-Handgelenkband (elektrostatische Entladung) zu tragen, um elektrostatische Schäden zu vermeiden. Wenn kein ESD-Handgelenkband verfügbar ist, entladen Sie sich statischer Elektrizität, indem Sie ein anderes Metallobjekt berühren, bevor Sie das Motherboard anfassen.
Lagern Sie das Motherboard in einem elektrostatisch abschirmenden Behälter oder auf einer antistatischen Unterlage, wenn es nicht installiert ist.
Bevor Sie den Computer einschalten, stellen Sie sicher, dass sich keine losen Schrauben oder Metallteile auf dem Motherboard oder irgendwo im Computergehäuse befinden.
Starten Sie den Computer nicht, bevor die Installation abgeschlossen ist. Dies könnte dauerhafte Schäden an den Komponenten sowie Verletzungen des Benutzers verursachen.
Wenn Sie während eines Installationsschritts Hilfe benötigen, wenden Sie sich bitte an einen zertifizierten Computertechniker.
Schalten Sie immer das Netzteil aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie eine Computerkomponente installieren oder entfernen.
Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf.
Halten Sie dieses Motherboard von Feuchtigkeit fern.
Stellen Sie sicher, dass Ihre Steckdose die gleiche Spannung liefert, wie auf dem Netzteil (PSU) angegeben, bevor Sie das Netzteil an die Steckdose anschließen.
Verlegen Sie das Netzkabel so, dass niemand darauf treten kann. Legen Sie nichts auf das Netzkabel.
Alle Vorsichtsmaßnahmen und Warnhinweise auf dem Motherboard sollten beachtet werden.
Wenn eine der folgenden Situationen eintritt, lassen Sie das Motherboard von Servicepersonal überprüfen:
- Flüssigkeit ist in den Computer eingedrungen.
- Das Motherboard war Feuchtigkeit ausgesetzt.
- Das Motherboard funktioniert nicht richtig oder Sie können es nicht gemäß der Bedienungsanleitung zum Laufen bringen.
- Das Motherboard wurde fallen gelassen und beschädigt.
- Das Motherboard weist offensichtliche Bruchspuren auf.
Lassen Sie dieses Motherboard nicht in einer Umgebung über 60°C (140°F) liegen, da dies das Motherboard beschädigen könnte.

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

MSI PRO B650M-P Handbuch herunterladen
