Connexions Bornier - LD Systems PRE ST 1 Bedienungsanleitung

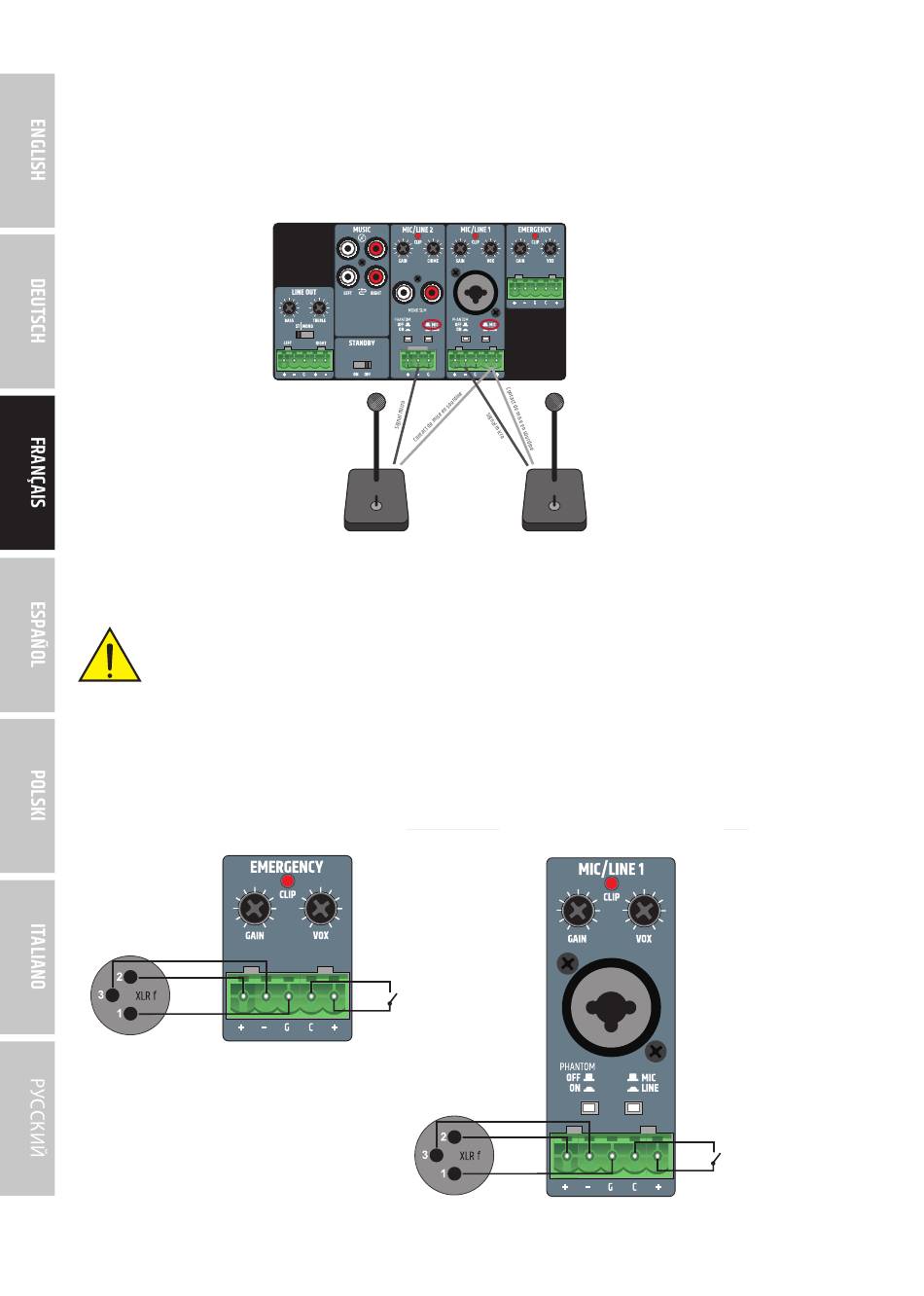

La connexion d'un bouton/commutateur de mise en sourdine sur le canal MIC/LINE 1 peut être utilisée
simultanément par deux appareils (mettre en sourdine un signal musical ou lancer le carillon/signal de sonnerie).
Pour ce faire, les contacts de mise en sourdine des deux appareils doivent être branchés aux pôles C et + de la
connexion du bornier pour le canal MIC/LINE 1.
+ -/G
Lors du câblage des borniers, veuillez vous assurer de la bonne affectation des broches et des
terminaux. Le fabricant décline toute responsabilité en cas de dommages résultant d'un câblage
erroné. Vous trouverez les informations concernant le câblage des connexions du bornier dans la
rubrique CONNEXIONS BORNIER du présent manuel d'utilisation.

CONNEXIONS BORNIER

CONNEXIONS CANAL EMERGENCY (URGENCE)
XLR m
56
Station d'appel 2
CONNEXIONS MIC/LINE 1 (MICRO/LIGNE 1)
1
XLR m
3
2
Station d'appel
Station d'appel 1
+ -/G
