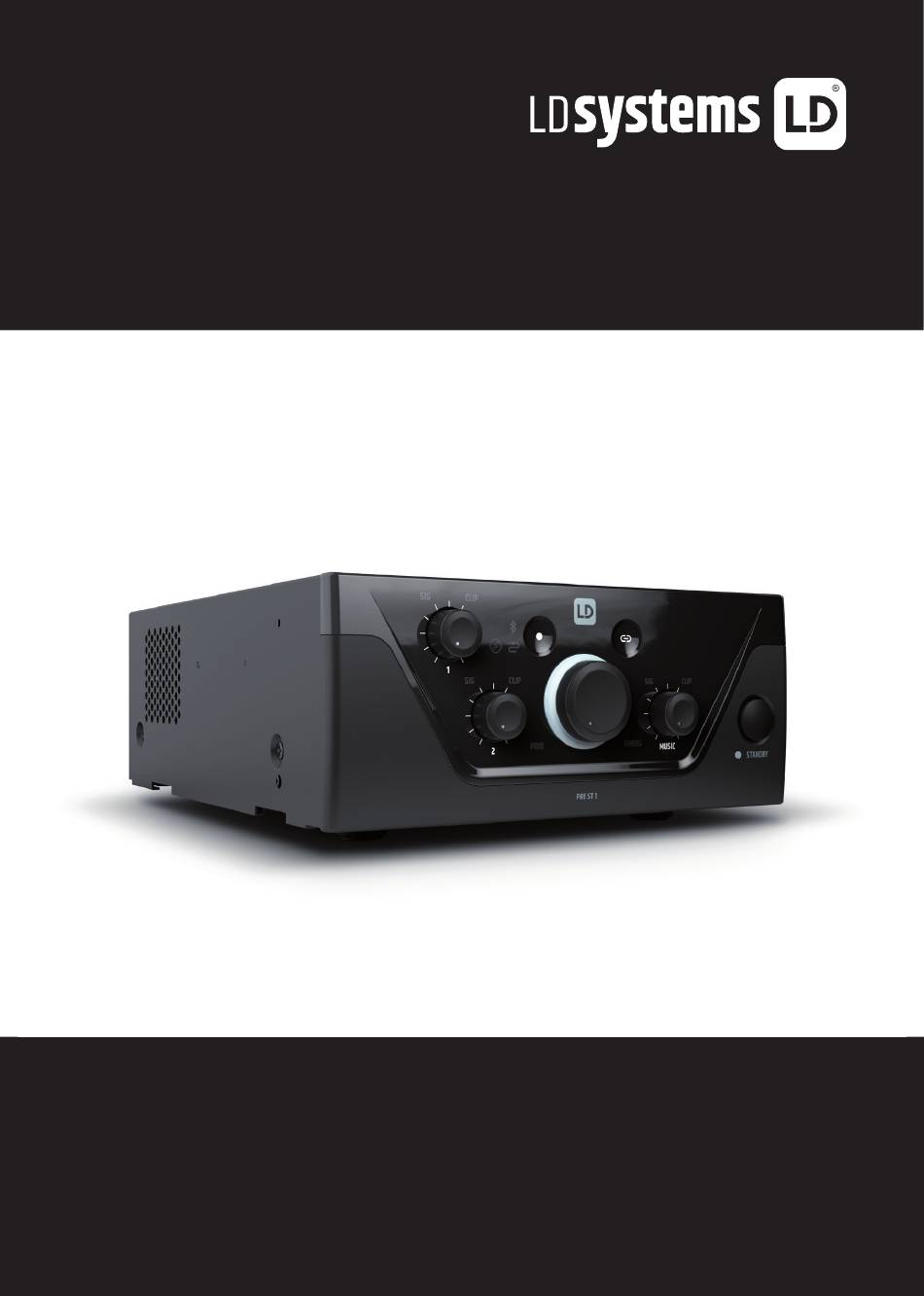

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO ОГЛАВЛЕНИЕ PRE ST 1 4-CHANNEL STEREO MIXER PREAMPLIFIER LDPREST1...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / SOMMAIRE / CONTENIDO / SPIS TREŚCI / SOMMARIO / ОГЛАВЛЕНИЕ ENGLISH FRANÇAIS INTENDED USE UTILISATION PRÉVUE SAFETY INFORMATION INFORMATIONS DE SÉCURITÉ INTRODUCTION INTRODUCTION FEATURES CARACTÉRISTIQUES CONNECTIONS, CONTROLS AND DISPLAY ELEMENTS 9 CONNEXIONS, DISPOSITIFS DE COMMANDE ET PRIORITY LEVELS D’AFFICHAGE CONNECTION EXAMPLES... -
Seite 24: Deutsch
SIE HABEN DIE RICHTIGE WAHL GETROFFEN! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjähri- gen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. -
Seite 25: Sicherheitshinweise
Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können. Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen. Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen. Dieses Symbol kennzeichnet Gefahren durch hohe Lautstärken. Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts. Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden. - Seite 26 ACHTUNG: 1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankungen aus- gesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umgebungstemperatur erreicht hat. 2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen.
- Seite 27 VORSICHT: 1. Bei beweglichen Bauteilen wie Montagebügeln, oder sonstigen beweglichen Bauteilen besteht die Möglichkeit sich zu klemmen. 2. Bei Geräten mit motorisch angetriebenen Bauteilen besteht Verletzungsgefahr durch die Bewegung des Gerätes. Plötzliche Gerätebewegungen können zu Schreckreaktionen führen. ACHTUNG: 1. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespei- chern, Öfen oder sonstigen Wärmequellen.
-
Seite 28: Hinweise Für Indoor-Installationsgeräte
WARNUNG: Geräte mit kabelloser Signalübertragung sind nicht für den Betrieb in sensiblen Bereichen, in denen Funkbetrieb zu möglichen Wechselwirkungen führen kann, geeignet. Dazu zählen z.B.: • Krankenhäuser, Gesundheitszentren oder andere Einrichtungen des Gesundheitswesens, die Patientenbehandlungen mit Fachpersonal und -ausrüstung durchführen. •... -
Seite 29: Einleitung
Gesamtlautstärke, deutlichen Anzeigen für Signalpegel und Priority-Schaltung und praktischen kapazitiven Tastern für die Auswahl der Musikquelle und die Bluetooth-Kopplung gewährleistet stets eine unkomplizierte Bedienung des PRE ST 1. Auch die Installation gestaltet sich dank durchdacht ange- ordneter Elemente auf der Rückseite und dem kompakten 9,5“-Format ganz einfach. -
Seite 30: Anschlüsse, Bedien- Und Anzeigeelemente
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE NETZBUCHSE IEC-Kaltgerätebuchse zur Spannungsversorgung des Geräts (Netzkabel im Lieferumfang enthalten). SICHERUNG Sicherungshalter für 250 V Sicherungen (5 x 20 mm). WICHTIGER HINWEIS: Ersetzen Sie die Sicherung aus- schließlich durch eine Sicherung gleichen Typs (siehe aufgedruckte Hinweise auf dem Gehäuse). Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Service-Center. - Seite 31 GAIN: Regler zum Einstellen der Vorverstärkung des anliegenden Audiosignals. Stellen Sie den Gain-Regler so ein, dass die Clip-LED des Kanals nur bei Pegelspitzen des Signals kurz aufleuchtet. Ver- meiden Sie permanentes Leuchten der Clip-LED durch Reduzierung der Vorverstärkung. Ebenso kann es notwendig sein, den Signalpegel am Zuspielgerät zu reduzieren.
- Seite 32 PHANTOM ON/OFF: Bei Verwendung eines Kondensatormikrofons ist es erforderlich, die 24-V-Phantom- speisung zu aktivieren (Schalter PHANTOM ON/OFF gedrückt: ON). Vergewissern Sie sich stets, dass das Mikrofon angeschlossen und die Kanallautstärke auf Minimum eingestellt ist, bevor Sie die Phantom- speisung einschalten. Bevor Sie das Mikrofon wieder vom Gerät trennen, deaktivieren Sie die Phantom- speisung und drehen die Kanallautstärke auf Minimum.
- Seite 33 Bitte beachten Sie: Die Standby-Schaltung analysiert den Verbindungsstatus der Bluetooth-Einheit. Wenn eine Bluetooth-Verbindung zu einem Zuspielgerät (Smartphone, Tablet) erkannt wird und Blue- tooth als Signalquelle ausgewählt ist, wird das Gerät nicht automatisch in den Wartezustand versetzt. KANAL 1 Lautstärkeregler für Kanal 1 mit weißer SIG- (Signal) und roter CLIP-LED. Sobald an Kanal 1 ein Audiosig- nal anliegt und der Lautstärkeregler 1 auf die gewünschte Lautstärke eingestellt ist, leuchtet die weiße Signal-LED.
-
Seite 34: Master-Volume-Regler
Berührungsempfindliche Taste zur Aktivierung der Bluetooth-Verbindung (Pairing). Um eine Verbindung eines Bluetooth-Zuspielgeräts (z. B. Smartphone, Tablet etc.) mit dem Bluetooth-Modul des Geräts herzustellen, wählen Sie die Signalquelle Bluetooth aus (siehe Element 13). Ist kein Zuspielgerät mit dem Bluetooth-Modul verbunden, wird dies durch langsames Blinken des Bluetooth-Symbols angezeigt. In diesem Modus ist der LD PRE ST1 nicht sichtbar für externe Zuspielgeräte. -
Seite 35: Standby-Taste
EMERG Anzeigefeld für die Priority-Funktion des EMERGENCY-Kanals. Die Anzeige EMERG leuchtet gelb, wenn Priority-Ebene 1 per VOX-Notfall-Schaltkreis oder über einen angeschlossenen Mute-Schalter/Taster (Schließerkontakt) aktiviert ist. Gleichzeitig werden alle anderen Eingangskanäle stummgeschaltet. Sobald der Kontakt wieder öffnet oder der Notfall-Signalpegel unter den definierten VOX-Schwellwert fällt, wird die Stummschaltung aller Kanäle aufgehoben, und die EMERG-Anzeige erlischt. -
Seite 36: Anschlussbeispiele
ANSCHLUSSBEISPIELE Der Anschluss für einen Mute-Schalter/Taster im MIC/LINE-Kanal 1 kann für zwei Geräte gleichzeitig genutzt werden (Stummschaltung eines Musiksignals und/oder Aktivierung des Gongs/Signaltons). In diesem Fall müssen die Mute-Kontakte beider Geräte mit den Polen C und + des Klemmleistenanschlus- ses für MIC/LINE 1 verbunden werden. -
Seite 37: Klemmleistenanschlüsse
Beachten Sie bei der Verdrahtung von Klemmleisten bitte die korrekte Zuordnung der Pole/ Klemmen. Der Hersteller übernimmt keine Haftung für Schäden durch fehlerhafte Verdrah- tung! Informationen zur korrekten Verdrahtung der Klemmleistenanschlüsse finden Sie im Abschnitt KLEMMLEISTENANSCHLÜSSE in dieser Bedienungsanleitung. KLEMMLEISTENANSCHLÜSSE ANSCHLÜSSE EMERGENCY-KANAL ANSCHLÜSSE MIC/LINE 1 LR m... -
Seite 38: Anschlüsse Line Out
(Rack-Montagekit LDIMARK optional erhältlich) Das optional erhältliche Rack-Montagekit LDIMARK beinhaltet Gehäuseadapter und Verbindungsstücke zur festen Installation von Mischverstärkern des Typs PRE ST 1, IMA 30 und IMA 60 (einzeln oder zwei nebeneinander) in einem 19”-Rack. Das Montagekit umfasst folgende Komponenten:... -
Seite 39: Untertisch-Montage
ENTGRATEN WENN NICHT ANDERS DEFINIERT: OBERFLÄCHENGÜTE: ZEICHNUNG NICHT SKALIEREN ÄNDERUNG UND SCHARFE BEMASSUNGEN SIND IN MILLIMETER KANTEN OBERFLÄCHENBESCHAFFENHEIT: BRECHEN TOLERANZEN: LINEAR: WINKEL: NAME SIGNATUR DATUM BENENNUNG: NOT SPECIFIED GEZEICHNET GEPRÜFT GENEHMIGT PRODUKTION WERKSTOFF: ZEICHNUNGSNR. QUALITÄT ld-ima30 20190219_asm (2 GEWICHT: MASSSTAB:1:1 BLATT 1 VON 1 UNTERTISCH-MONTAGE (Rack-Adapter optional erhältlich mit Rack-Montagekit LDIMARK). -
Seite 40: Pflege, Wartung Und Reparatur
PFLEGE, WARTUNG UND REPARATUR Um die einwandfreie Funktion des Gerätes auf Dauer zu gewährleisten, muss es regelmäßig gepflegt und gewartet werden. PFLEGE (VOM ANWENDER DURCHFÜHRBAR) WARNUNG! Vor jeglichen Pflegemaßnahmen müssen die Spannungsversorgung und sofern möglich sämtliche Geräteverbindungen getrennt werden. HINWEIS! Unsachgemäße Pflege kann zu Beeinträchtigung des Gerätes führen bis hin zur Zerstörung. -
Seite 41: Wartung Und Reparatur (Nur Durch Fachpersonal)
WARTUNG UND REPARATUR (NUR DURCH FACHPERSONAL) GEFAHR! Im Gerät befinden sich Spannungsführende Bauteile. Auch nach Trennung der Netzverbindung kann noch Restspannung im Gerät vorhanden sein, z.B. durch geladene Kondensatoren HINWEIS! Im Gerät befinden sich keine für den Anwender zu wartenden Baugruppen. HINWEIS! Wartungs- und Reparaturmaßnahmen dürfen nur vom Hersteller autorisiertem Fachpersonal durchgeführt werden. - Seite 42 Artikelbezeichnung LDPREST1 VOX-Schwellwert 0%: Aus, 25%: -6 dBu, 50%: -27 dBu, 100%: -35 dBu Priority-Kontakt +5 V DC, NO-Kontakt (Schließer) für potenzialfreien Kontakt Anschlüsse 5-Pol-Klemmleiste (Abstand 5,08 mm) Standby-Wakeup-Schwellwert -40 dBu (Aufwachen) Mic/Line-Eingänge 1-2 Eingangsempfindlichkeit, Mic: -26 dBu (Sinussignal, 1 kHz, Gain Max.) nominal Line: -2 dBu (Sinussignal, 1 kHz, Gain Max.) Eingangsübersteuerung,...
-
Seite 43: Line-Ausgänge
Artikelbezeichnung LDPREST1 Gong Wiedergabedauer Auflösung 12 Bit Musik-Eingänge – CD/AUX Eingangsübersteuerung, 8 dBV (Sinussignal, 1 kHz) nominal Anschlüsse 2 Stereo Cinch-Anschlüsse Klirrfaktor (THD+N) <0,005% (LINE OUT, 0 dBV, 20 Hz – 20 kHz; CH-Gain Max., 20 kHz Bandbreite) Frequenzgang 20 Hz – 20 kHz (LINE OUT, -3 dB) Eingangsimpedanz 20 kOhm (unsymmetrisch) Geräuschspannungsabstand... -
Seite 44: Stromversorgung
Artikelbezeichnung LDPREST1 Stromversorgung Schaltnetzteil Betriebsspannung 100 V AC – 240 V AC (±10%), 50 – 60 Hz Eingangssicherung (Netz) T0.5A 250V Netzanschluss IEC-Kaltgerätebuchse Sicherheitsklasse Klasse 1 Max. Leistungsaufnahme Leistungsaufnahme, 5 W (kein Eingangssignal) Ruhezustand Leistungsaufnahme, <1 W Standby-Betrieb Umgebungstemperatur 0°C – 40°C; <85% Feuchtigkeit, nicht kondensierend (Betrieb) Allgemeine Daten Zeit bis Standby... -
Seite 45: Entsorgung
ENTSORGUNG Verpackung: 1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden. 2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffver- ordnungen in Ihrem Land. Gerät: 1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. - Seite 144 LD-SYSTEMS.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 02...
