Beachten Sie bei der Verdrahtung von Klemmleisten bitte die korrekte Zuordnung der Pole/
Klemmen. Der Hersteller übernimmt keine Haftung für Schäden durch fehlerhafte Verdrah-
tung! Informationen zur korrekten Verdrahtung der Klemmleistenanschlüsse finden Sie im
Abschnitt KLEMMLEISTENANSCHLÜSSE in dieser Bedienungsanleitung.

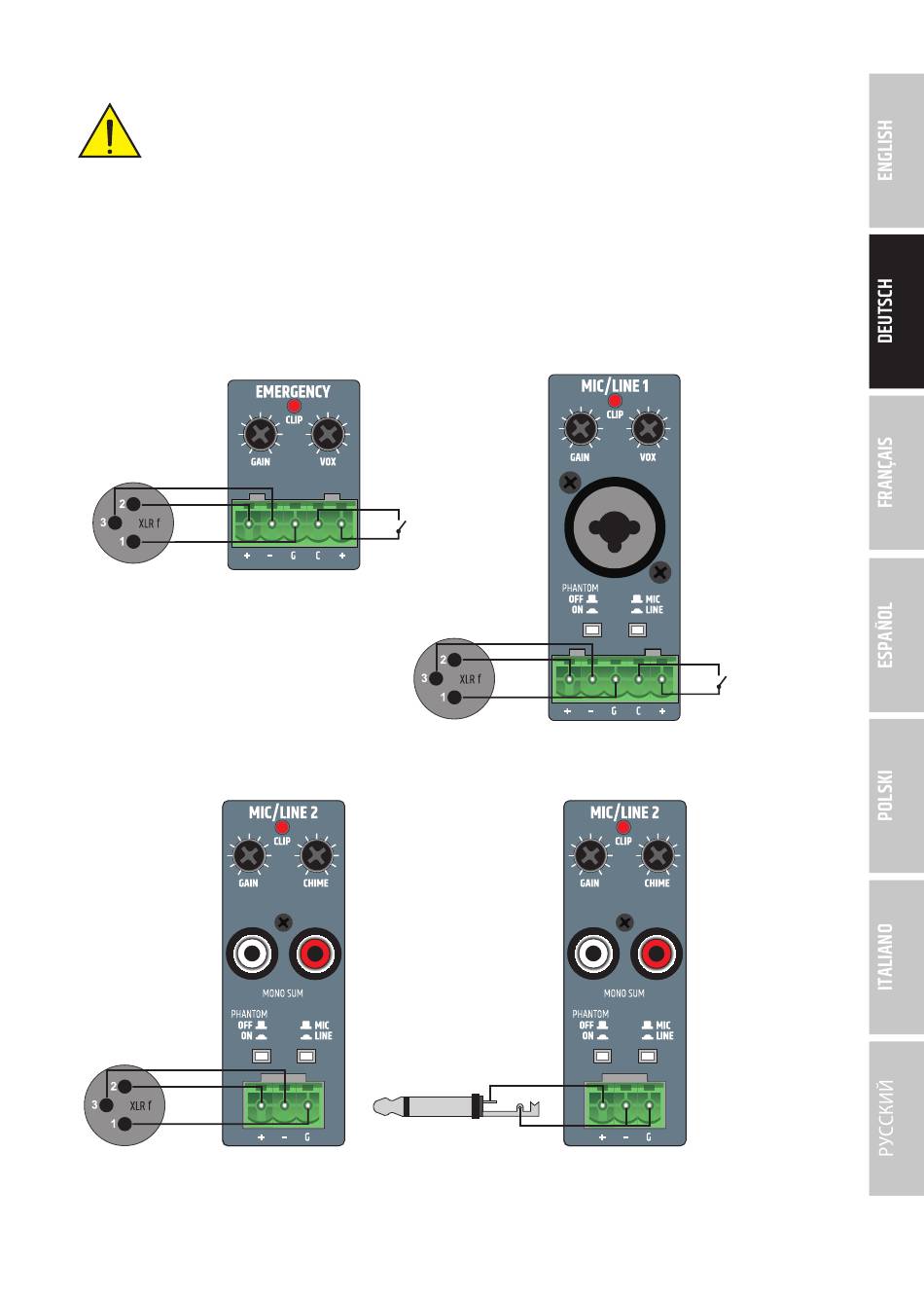

KLEMMLEISTENANSCHLÜSSE
ANSCHLÜSSE EMERGENCY-KANAL
LR m
ANSCHLÜSSE MIC/LINE 2
symmetrisch
1
XLR m
3
2
unsymmetrisch
+ -/G
+ -/G
ANSCHLÜSSE MIC/LINE 1
