Connessioni Della Morsettiera - LD Systems PRE ST 1 Bedienungsanleitung

Il collegamento per un interruttore/pulsante di mute nel canale MIC/LINE 1 può essere utilizzato per due dispositivi
contemporaneamente (silenziamento di un segnale musicale e/o attivazione del tono suoneria/segnale).
In questo caso, i contatti di mute di entrambi i dispositivi devono essere collegati ai poli C e + del connettore
della morsettiera per MIC/LINE 1.
+ -/G
Durante il cablaggio delle morsettiere, assicurarsi che i poli/terminali siano assegnati
correttamente. Il produttore non si assume alcuna responsabilità per danni causati da un
cablaggio difettoso! Le informazioni sul corretto cablaggio delle connessioni della morsettiera
sono disponibili nella sezione CONNESSIONI DELLA MORSETTIERA nel presente manuale utente.

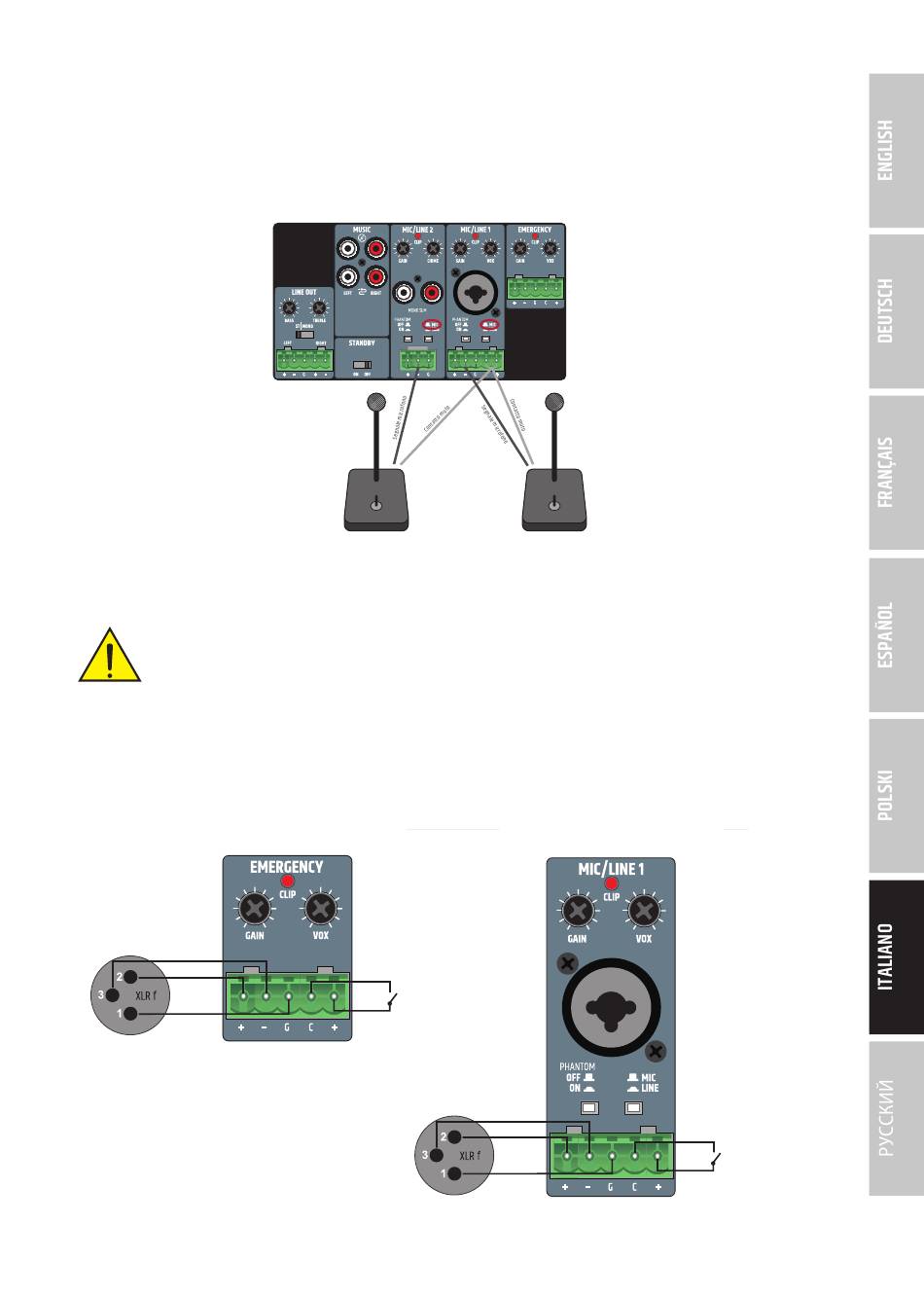

CONNESSIONI DELLA MORSETTIERA

CONNESSIONI DEL CANALE EMERGENCY
XLR m
Stazione di chiamata 2
1
XLR m
3
2
Stazione di chiamata
Stazione di chiamata 1
+ -/G
CONNESSIONI MIC/LINE 1
