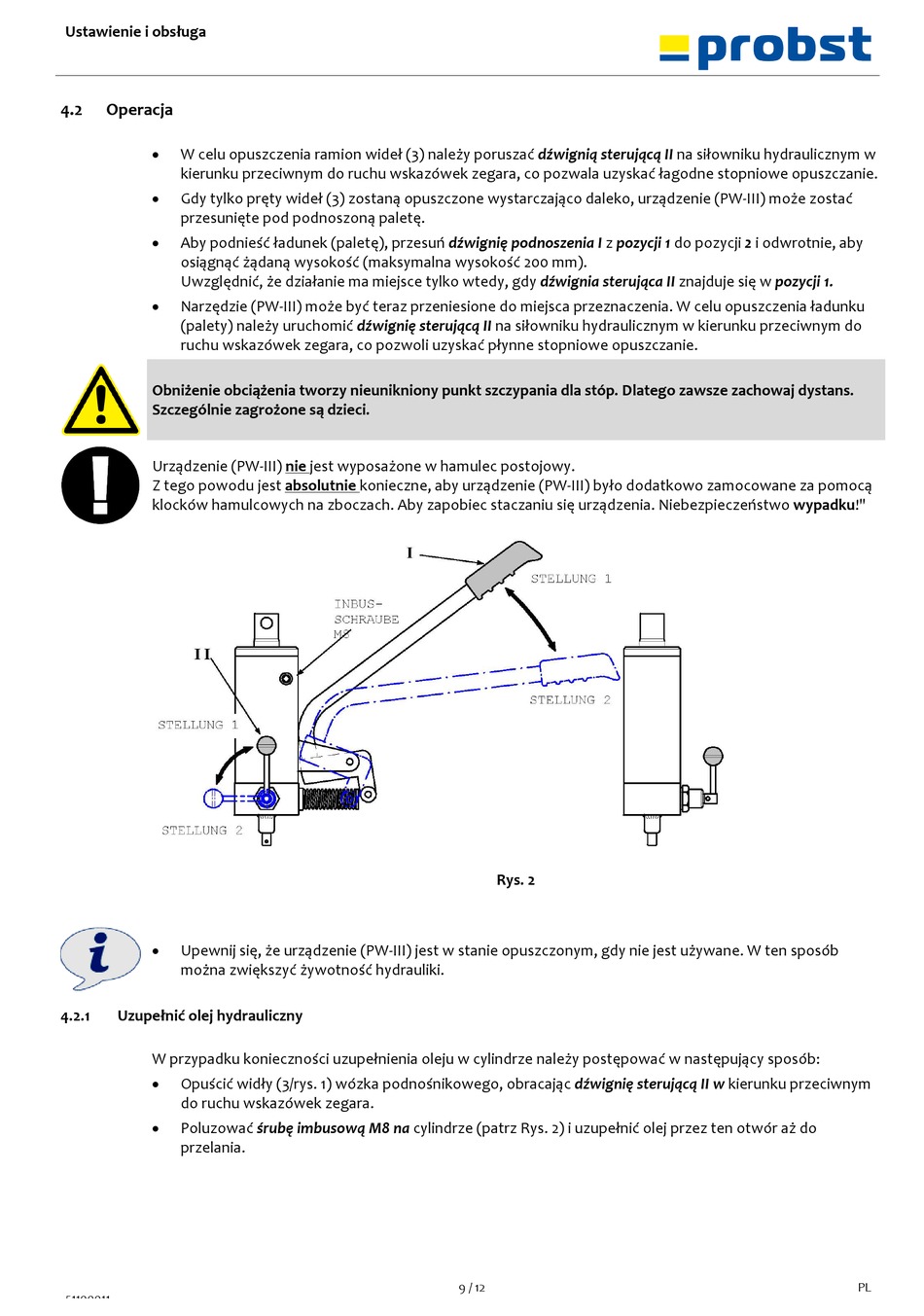

Operacja; Uzupełnić Olej Hydrauliczny - probst PW-III Betriebsanleitung

Ustawienie i obsługa
4.2

Operacja

•
W celu opuszczenia ramion wideł (3) należy poruszać dźwignią sterującą II na siłowniku hydraulicznym w
kierunku przeciwnym do ruchu wskazówek zegara, co pozwala uzyskać łagodne stopniowe opuszczanie.
•
Gdy tylko pręty wideł (3) zostaną opuszczone wystarczająco daleko, urządzenie (PW-III) może zostać
przesunięte pod podnoszoną paletę.
•
Aby podnieść ładunek (paletę), przesuń dźwignię podnoszenia I z pozycji 1 do pozycji 2 i odwrotnie, aby
osiągnąć żądaną wysokość (maksymalna wysokość 200 mm).
Uwzględnić, że działanie ma miejsce tylko wtedy, gdy dźwignia sterująca II znajduje się w pozycji 1.
•
Narzędzie (PW-III) może być teraz przeniesione do miejsca przeznaczenia. W celu opuszczenia ładunku
(palety) należy uruchomić dźwignię sterującą II na siłowniku hydraulicznym w kierunku przeciwnym do
ruchu wskazówek zegara, co pozwoli uzyskać płynne stopniowe opuszczanie.
Obniżenie obciążenia tworzy nieunikniony punkt szczypania dla stóp. Dlatego zawsze zachowaj dystans.
Szczególnie zagrożone są dzieci.
Urządzenie (PW-III) nie jest wyposażone w hamulec postojowy.
Z tego powodu jest absolutnie konieczne, aby urządzenie (PW-III) było dodatkowo zamocowane za pomocą
klocków hamulcowych na zboczach. Aby zapobiec staczaniu się urządzenia. Niebezpieczeństwo wypadku!"
•
Upewnij się, że urządzenie (PW-III) jest w stanie opuszczonym, gdy nie jest używane. W ten sposób
można zwiększyć żywotność hydrauliki.
4.2.1 Uzupełnić olej hydrauliczny
W przypadku konieczności uzupełnienia oleju w cylindrze należy postępować w następujący sposób:
•
Opuścić widły (3/rys. 1) wózka podnośnikowego, obracając dźwignię sterującą II w kierunku przeciwnym
do ruchu wskazówek zegara.
•
Poluzować śrubę imbusową M8 na cylindrze (patrz Rys. 2) i uzupełnić olej przez ten otwór aż do
przelania.
51100011
Rys. 2
9 / 12 PL
