4.1.2.3 Induktive Signaleinkopplung

Induktive Bei nicht zugänglichen Leitungen muss das Signal des Senders induktiv durch die
Signaleinkopplung eingebaute Antenne eingekoppelt werden.
Die induktive Signaleinkopplung eignet sich hervorragend, um unbekannte
Leitungen z.B. auf einer Baustelle zu orten.

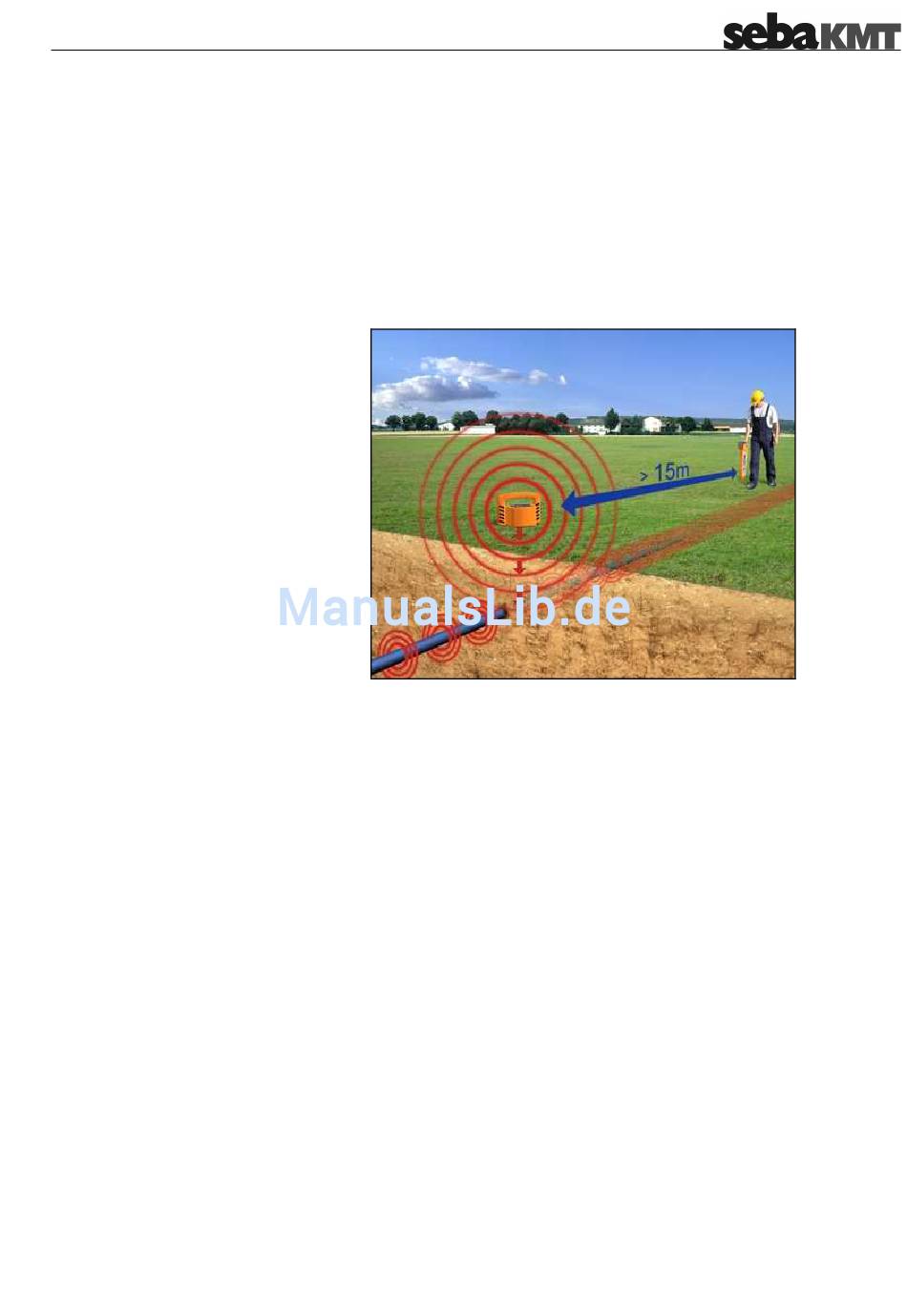

Zur Bestimmung des Verlaufs einer bestimmten Leitung muss der Sender, wie im
folgenden Bild dargestellt exakt über der vermuteten Leitung platziert werden. Die
beste Signaleinkopplung erreicht man dabei, wenn der Griff des Sendergehäuses in
Linie zum vermuteten Leitungsverlauf steht.
Bei der Leitungsortung mit induktiver Signaleinkopplung sollten folgende Richtlinien
beachtet werden:
• Da das Signal bei induktiver Einkopplung auf mehrere Leiter übertragen werden
• Stellen sie sicher, dass der Abstand zwischen Empfänger und Sender während
• Bei der Suche nach unbekannten Leitungen auf einem Gelände muss die
• Es ist sinnvoll, den Sender an potentiellen Leitungsenden wie z.B. einem
kann, ist bei der selektiven Leitungsortung immer die direkte Ankopplung des
Senders zu bevorzugen. Nur für den Fall, dass eine zu verfolgende Leitung nicht
zugänglich ist, sollte die induktive Signaleinkopplung gewählt werden (siehe
Abschnitt 4.1.2.1 Direkte Ankopplung an Leiter und Rohrleitungen und Abschnitt
4.1.2.2 Ankopplung über spezielles Anschlusszubehör.
der Messung immer mindestens 15 m beträgt, um eine Einkopplung des
Sendersignals über die Luft zu vermeiden.
Position des Senders mindestens einmal um einen Meter und 90° verändert
werden.
Verteilerkasten oder einem Lichtmast zu positionieren.
4-17
