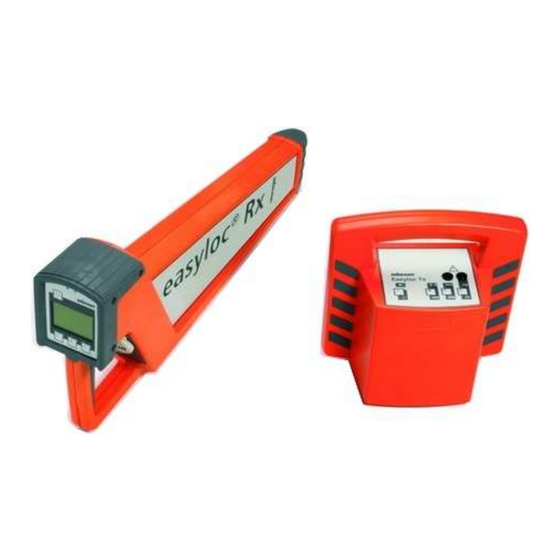

Bedienungsanleitung Easyloc RxTx Mess- und Ortungstechnik Measuring and Locating Technologies Elektrizitätsnetze Power Networks Kommunikationsnetze Communication Networks Rohrleitungsnetze Water Networks Leitungsortung Line Locating Ausgabe: 1 (2006/35) Sachnummer: 890003801...
Seite 3
Form reproduziert werden. Inhaltliche Änderungen dieses Handbuches behalten wir uns ohne vorherige Ankündigung vor. SebaKMT haftet nicht für technische oder drucktechnische Fehler oder Mängel in diesem Handbuch. Ebenso übernimmt SebaKMT keine Haftung für Schäden, die direkt oder indirekt auf Lieferung, Leistung oder...
Seite 4
Gewährleistungsbedingungen SebaKMT leistet dem Käufer für die von SebaKMT vertriebenen Produkte Gewähr nach Maßgabe der nachfolgend aufgeführten Bedingungen. SebaKMT gewährleistet, dass SebaKMT-Produkte zum Zeitpunkt der Lieferung frei von Fabrikations- und Materialfehlern sind, welche ihren Wert oder ihre Tauglichkeit erheblich mindern. Diese Gewährleistung umfasst nicht Fehler gelieferter Software.
Sicherheitshinweise Sicherheitsvorkehrungen Dieses Handbuch enthält elementare Hinweise zur Inbetriebnahme und Betrieb des Easyloc RxTx. Daher muss sichergestellt sein, dass dieses Handbuch dem autorisierten geschulten Bedienpersonal jederzeit zugänglich ist. Bedienpersonal hat das Handbuch genau zu lesen. Der Hersteller haftet in keinem Fall für Schäden an Personen und Material, welche durch die Nichtbeachtung der in...
Wert Frequenzbereiche 15 kHz bis 23 kHz • Bereich 1: Radio 50 Hz / 60 Hz • Bereich 2: Energienetz optional 100 Hz (durch SebaKMT Servicemitarbeiter umschaltbar) 32,768 kHz • Bereich 3: Sender bezogen auf 1 m Tiefe Empfindlichkeit >20 µA •...
Seite 8
Abmessungen (B x H x T) 260 x 255 x 140 mm Schutzart nach EN 60529 IP 56 Staub und Wasserschutz Grenzwerte und Normen Das Easyloc RxTx Ortungssystem entspricht den folgenden Grenzwerten und Normen: Parameter Wert Sinusförmige Vibrationen entsprechend DIN EN 60068–2–6 20 m/s²...
IEC R20 / D- cell / Mono Nylontasche Zubehör Seba KMT bietet für das Easyloc RxTx System ein Spektrum an nützlichem Zubehör, welches sie über ihren Vertriebsansprechpartner ordern können: • Sendezange (100 mm) zur induktiven Signaleinkopplung in freiliegende Leitungen • Hausanschlussset zur Besendung der Hausanschlussleitungen über Netz-, Telekom- oder Kabel-TV-Anschluss •...
3.1 Easyloc Rx Empfänger Leistungsmerkmale Der Easyloc Rx Empfänger zeichnet sich durch folgende Leistungsmerkmale aus: • 2 passive Empfangsbereiche zur Leitungsortung ohne den Sender Easyloc Tx • 1 aktiver Empfangsbereich zur Leitungsortung mit dem Sender Easyloc Tx • Automatische Tiefenbestimmung bei Verwendung des Senders Easyloc Tx •...
Seite 11
Display und Das folgende Bild zeigt Bedienfeld und Display des Easyloc Rx: Bedienelemente Bedien- Beschreibung element Fotozellen Lichtempfindliche Fotozellen zur automatischen Regulierung der Displaybeleuchtung. Durch kurzzeitiges Abdecken der Fotozellen, kann die Displaybeleuchtung manuell für eine Minute aktiviert werden. Ein-/Ausschalter Durch einen kurzen Druck auf diese Taste kann der Easyloc Rx ein- bzw.
3.2 Easyloc Tx Sender Leistungsmerkmale Der Easyloc Tx Sender zeichnet sich durch folgende Leistungsmerkmale aus: • Induktive Einkopplung des 33 kHz-Signals über die eingebauten Antennen oder Sendezangen • Direkte (galvanische) Einkopplung des 33 kHz-Signals über anschließbares Equipment (wie z.B. Messkabel und Steckdosenadapter) •...
Bedienung des Ortungssystems 4.1 Anschluss und Inbetriebnahme des Easyloc Tx Senders 4.1.1 Signal- und Betriebsarten des Senders Signalcharakteristik Typ und Stärke des Ausgangssignals können durch den Anwender wie folgt an die Gegebenheiten der zu ortenden Leitung bzw. des abzusuchenden Geländes angepasst werden: Symbol Signaltyp...
4.1.2 Möglichkeiten der Direkten und Induktiven Signaleinkopplung 4.1.2.1 Direkte Ankopplung an Leiter und Rohrleitungen Einführung Direkte galvanische Ankopplung kann bei frei zugänglichen und spannungsfreien Leitungen angewandt werden. Die Anschlusstechnik hängt dabei von Position und Beschaffenheit der Leitung ab (z.B. Isolierung, Kabelrohre, Zugänglichkeit der Kabelenden).
Seite 15
Prinzipien der direkten Ankopplung Die folgende Tabelle erläutert verschiedene gängige Prinzipien der direkten galvanischen Ankopplung: Anwendungsfall Prinzip der Ankopplung Einadrige Leitungen oder Rohre (mit oder ohne Isolation gegen Erde) Der Abstand der Erdbohrer von den Enden der angeschalteten Leitung sollte möglichst groß...
Adapterkabel Steckdosen, Antennenanschlüße und Telefonbuchsen eingekoppelt werden. Die Leitung muß dabei nicht freigeschlatet werden. SebaKMT bietet hierfür ein vorkonfektioniertes Hausanschlussset an (siehe auch Abschnitt 3 Systemüberblick, Seite 3-9). Ankopplung mittels Das Signal des Senders kann mit Hilfe einer Sendezange in frei zugängliche Sendezange Leitungen eingekoppelt werden.
4.1.2.3 Induktive Signaleinkopplung Induktive Bei nicht zugänglichen Leitungen muss das Signal des Senders induktiv durch die Signaleinkopplung eingebaute Antenne eingekoppelt werden. Die induktive Signaleinkopplung eignet sich hervorragend, um unbekannte Leitungen z.B. auf einer Baustelle zu orten. Zur Bestimmung des Verlaufs einer bestimmten Leitung muss der Sender, wie im folgenden Bild dargestellt exakt über der vermuteten Leitung platziert werden.
Rohrleitungen eines flexiblen Kabels in die Rohrleitung geschoben werden. Sowohl der FlexiSonde als auch die Sonde sind als Zubehör zum Easyloc RxTx Ortungssystem erhältlich (siehe auch Abschnitt 3 Systemüberblick, Seite 3-9). Bei der Signaleinkopplung in nichtmetallische Leiter sollten die folgenden Richtlinien beachtet werden: •...
4.1.3 Inbetriebnahme des Senders Vorgehensweise Führen sie die folgenden Schritte aus, um den Sender für die Leitungssuche mit dem Empfänger vorzubereiten: Schritt Aktion Schließen sie den Sender in geeigneter Weise an eine zu ortende Leitung an oder platzieren sie den Sender auf dem zu untersuchenden Gelände (siehe Abschnitt 4.1.2 Möglichkeiten der Direkten und Induktiven Signaleinkopplung).
4.2 Leitungsortung mit dem Easyloc Rx Empfänger 4.2.1 Grundlagen zur Leitungsortung mit dem Empfänger 4.2.1.1 Verändern der Systemeinstellungen Vorgehensweise Um in das Systemmenü des Empfängers zu gelangen, müssen sie wie folgt vorgehen: Schritt Aktion Taste drücken und gedrückt halten. Drücken sie kurz die Taste während sie die Taste weiterhin gedrückt halten bis der Signalton ertönt.
4.2.1.2 Betriebsarten des Empfängers Grundlagen der passiven Wenn kein Easyloc Tx Sender verfügbar ist, kann ein Gelände auch durch passive Leitungsortung Leitungsortung sondiert werden. Der Easyloc Rx Empfänger ist in der Lage, Radiosignale im Frequenzbereich zwischen 15 kHz bis 23 kHz und Stromsignale im Frequenzbereich 50 / 60 Hz zu orten.
4.2.1.3 Empfindlichkeitsreglung zur Anpassung der Empfangssignalstärke Anzeige von Empfangssignalstärke und Empfindlichkeit werden in den folgenden Segmenten des Empfangssignalstärke Displays dargestellt: und Empfindlichkeit Segment Betriebsart Anzeige Empfangssignal In dieser Skala wird die Stärke des Empfangssignals dargestellt. Es handelt sich dabei um relative Werte in Abhängigkeit zur eingestellten Empfindlichkeit des Empfängers.
4.2.1.4 Handhabung des Empfängers Grundlagen zur Um die Lage und die Richtung eines metallischen Leiters bestimmen zu können, Handhabung des müssen die folgenden Regeln verinnerlicht und bei der Leitungsortung angewandt Empfängers werden. Der Empfänger sollte, wie im folgenden Bild dargestellt, immer senkrecht und möglichst nah über dem Boden vor dem Körper geführt werden.
4.2.2 Allgemeine Geländesondierung Notwendigkeit Eine allgemeine Geländesondierung muss zwingend durchgeführt werden, wenn keine oder ungenaue Informationen über Lage und Verlauf von metallischen Leitern auf einem für Bauarbeiten (z.B. Baggerarbeiten) vorgesehenem Gelände vorliegen. Grundlagen der Ein Gelände nach unbekannten metallischen Leitern abzusuchen setzt ein Geländesondierung systematisches Vorgehen voraus.
4.2.3 Bestimmung des Leitungsverlaufes Vorgehensweise Führen sie die folgenden Schritte aus um den Verlauf eines metallischen Leiters zu bestimmen: Schritt Aktion Sollten sie die Bestimmung des Leitungsverlaufes unter Verwendung des Easyloc Tx Senders durchführen, so ist dessen Signal möglichst verlustfrei in den metallischen Leiter einzukoppeln (siehe Abschnitt 4.1.2 Möglichkeiten der Direkten und Induktiven Signaleinkopplung) und der Sender in Betrieb zu nehmen (siehe Abschnitt 4.1.3 Inbetriebnahme des Senders).
4.2.4 Bestimmung der Leitungstiefe Voraussetzungen für Der Easyloc Rx Empfänger bietet das Feature einer automatischen Tiefenmessung. automatische Vorraussetzung dafür ist, dass auf der zu bemessenden Leitung ein gutes Signal des Tiefenmessung Easyloc Tx Senders eingekoppelt ist. Das Signal des Senders muss dabei durchgängig (nicht pulsierend) sein (siehe Abschnitt 4.1.1 Signal- und Betriebsarten des Senders).
Seite 27
Schritt Aktion Drücken sie die Taste um eine Tiefenmessung zu starten. Bei automatischer Tiefenmessung Bei grober Tiefenmessung (in den (in der Betriebsart SENDER)… Betriebsarten NETZ oder RADIO)… … wird die ermittelte Tiefe im … erscheint folgendes Symbol im Display angezeigt: Display: Die folgenden Punkte können Die Messung muss mit Schritt 7...
Seite 28
Hinweise und Während einer Tiefenmessung wird der Anwender durch die folgenden Symbole über Fehlermeldungen Besonderheiten und Fehler informiert: Symbol Bedeutung Die Tiefenmessung ist fehlgeschlagen, was eine der folgenden Ursachen haben könnte: • Das empfangene Signal ist zu schwach oder zu unregelmäßig.
4.2.5 Ausblenden von Leitungen Einführung Leitung mit geringer Verlegetiefe können unter Umständen benachbarte, tiefere Leitungen 'verdecken' und so deren Ortung erschweren. In einem solchen Fall kann man sich die Abstrahlcharakteristik des Easyloc Tx Senders zu Nutze machen und die bereits geortete Leitung ausblenden. Leitung mit geringer Leitung mit guter induktiver Ankopplung...
Wartungsaufgaben Batteriewechsel am Der Batteriezustand des Empfängers wird während jedes Startvorgangs geprüft und Empfänger im Display angezeigt. Darüber hinaus prüft das System regelmäßig die Batteriestärke. Unterschreitet die Batteriekapazität den Schwellwert 10 %, ertönt ein Warnsignal und der aktuelle Batteriezustand wird im oberen Teil des Displays angezeigt. Um die zehn 1.5 V Mignon (AA) Batterien zu wechseln, muss das Batteriegehäuse, wie in den folgenden Bildern beschrieben, entnommen werden: 5-30...
Seite 31
Batteriewechsel am Die Batterien des Senders müssen gewechselt werden, sobald die rote LED der Sender Batterieanzeige zu blinken beginnt. Sollte der Anwender zu diesem Zeitpunkt gerade eine Leitungsortung mit dem Empfänger durchführen, wird ihm die schwache Batterie über das Empfangssignal singnalisiert: Signalart Normales Signal...
Seite 32
Entsorgung des Gerätes Nur für Erwerber innerhalb der EU: Befindet sich auf dem Typenschild des von ihnen erworbenen Gerätes eine WEEE-Reg.-Nr. (z.B. WEEE- Reg.-Nr. DE 24650880), so handelt es sich bei dem von Ihnen erworbenen Gerät um ein B2B Gerät (ausschließlich zur gewerblichen Nutzung) entsprechend Richtlinie 2002/96/EG (WEEE) bzw.
