4.1.2 Möglichkeiten der Direkten und Induktiven
4.1.2.1 Direkte Ankopplung an Leiter und Rohrleitungen
Einführung
Direkte galvanische Ankopplung kann bei frei zugänglichen und spannungsfreien
Leitungen angewandt werden. Die Anschlusstechnik hängt dabei von Position und
Beschaffenheit der Leitung ab (z.B. Isolierung, Kabelrohre, Zugänglichkeit der
Kabelenden).
Die direkte Ankopplung stellt eine sichere Möglichkeit zur selektiven Leitungsortung
dar, da das Signal verhältnismäßig verlustfrei in eine spezifische Leitung
eingekoppelt werden kann.

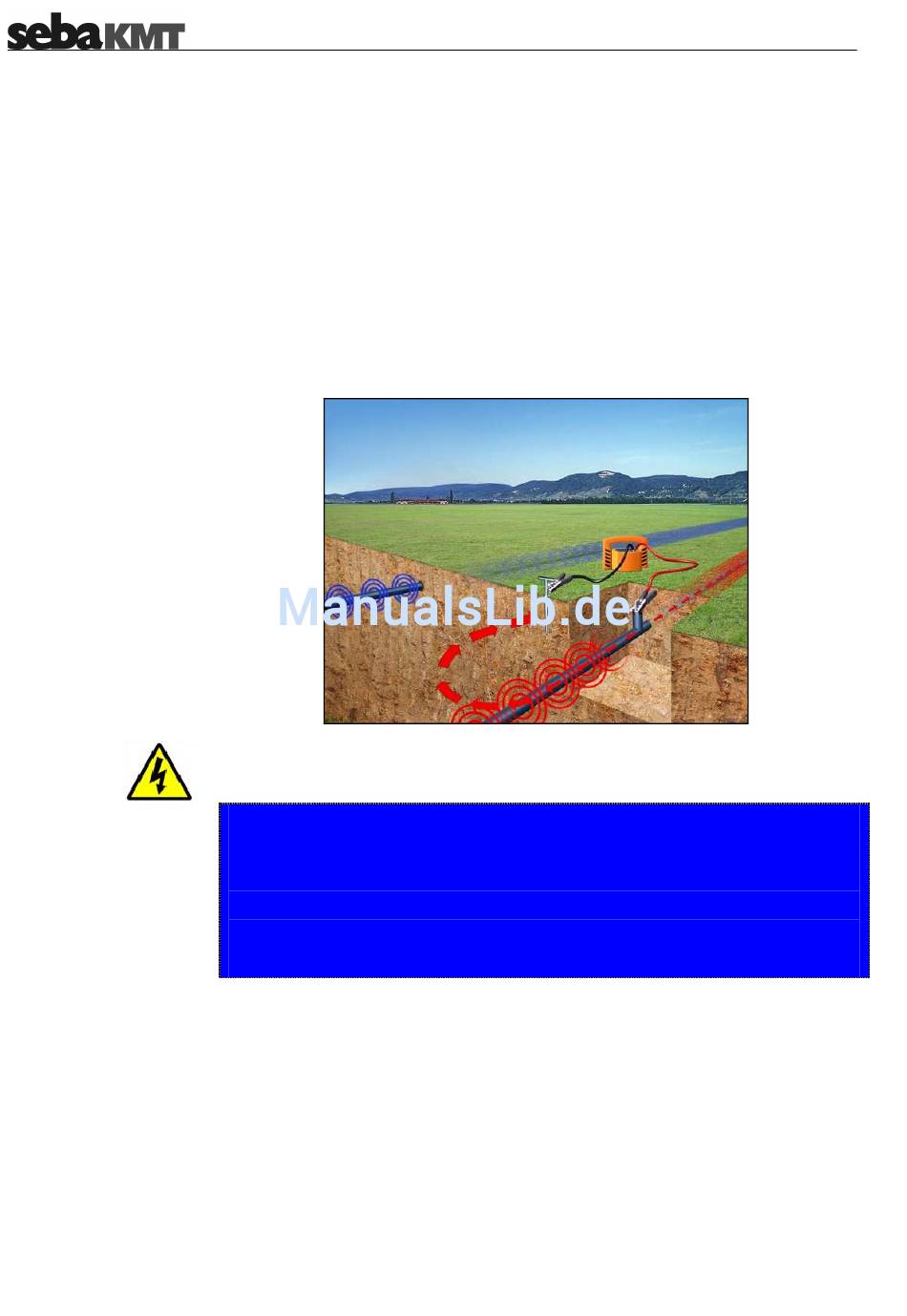

Das folgende Bild zeigt ein Beispiel für eine direkte Einkopplung:
Sollte es sich bei der zu zu ortenden Leitung um eine spannungsführende Leitung
handeln, sind vor Anschluß des Senders die im folgenden beschriebenen fünf
Sicherheitsregeln anzuwenden:
WARNUNG
Fünf Sicherheitsregeln
1. Freischalten
2. Gegen Wiedereinschalten sichern
3. Spannungsfreiheit feststellen
4. Erden und kurzschliessen
5. Benachbarte, unter Spannung stehende Teile abdecken oder abschranken
Signaleinkopplung
4-14
