Seite 1

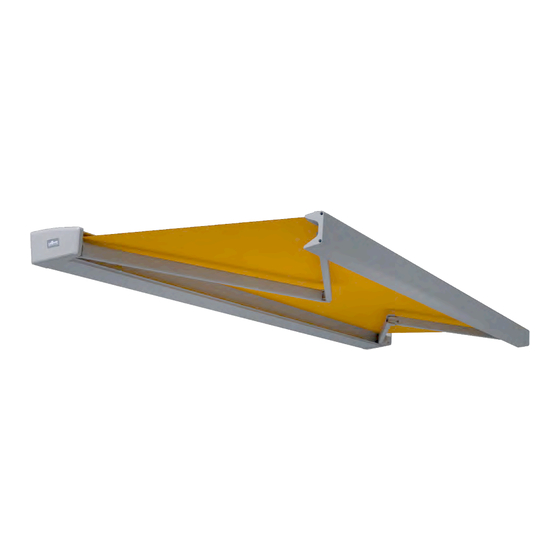

Deutschland Telefon: +49 (0)234 301077 Telefax: +49(0)234 331682 E-Mail: info@rollladen-schroeder.de Internet: www.rollladen-schroeder.de Technische Änderungen vorbehalten. Stand10.2021,Rev.0001 Tuchtausch Trentino Mini Rolladen O. & M. Schröder OHG Friederikastraße 12 44789 Bochum Deutschland Telefon: +49 (0)234 301077 Telefax: +49(0)234 331682 E-Mail: info@rollladen-schroeder.de Internet: www.rollladen-schroeder.de...
Seite 2
Markise zum Herstel- ler geschickt werden. 1.1. Tuchwechsel 1.1.1. Demontieren der Markise Achtung! Trentino Mini muss von den Konsolen entfernt werden! Nehmen Sie die Markise von den Konsolen und stellen Sie sie auf den Boden oder an einen vorher vorbereite- ten Platz.
Seite 3
Abb. 7. 1.1.2. Tauschen des Tuches Abb. 10. Ziehen Sie die Tuchwelle seitlich heraus. Entfernen Sie die Gehäuseabdeckung samt Armhalter Abb. 11. und Entfernen Sie den Motor / das Getriebe komplett aus der Tuchwelle.. Abb. 8. Zeitgleich ziehen Sie das Tuch aus dem Ausfallprofil. Abb. 12.
Seite 4
Abb. 14. Abb. 17. Schieben Sie die Tuchwelle mit dem neuen Tuch seitlich in das Gehäuseprofil ein. Beachten Sie hier den richtigen Sitz des Tuchwellenlagers auf der Lagerseite. Ziehen Sie dabei das neue Tuch in die Kedergasse des Ausfallprofils ein und schrauben die Kederdübel wieder fest. Abb. 15.
