Seite 1

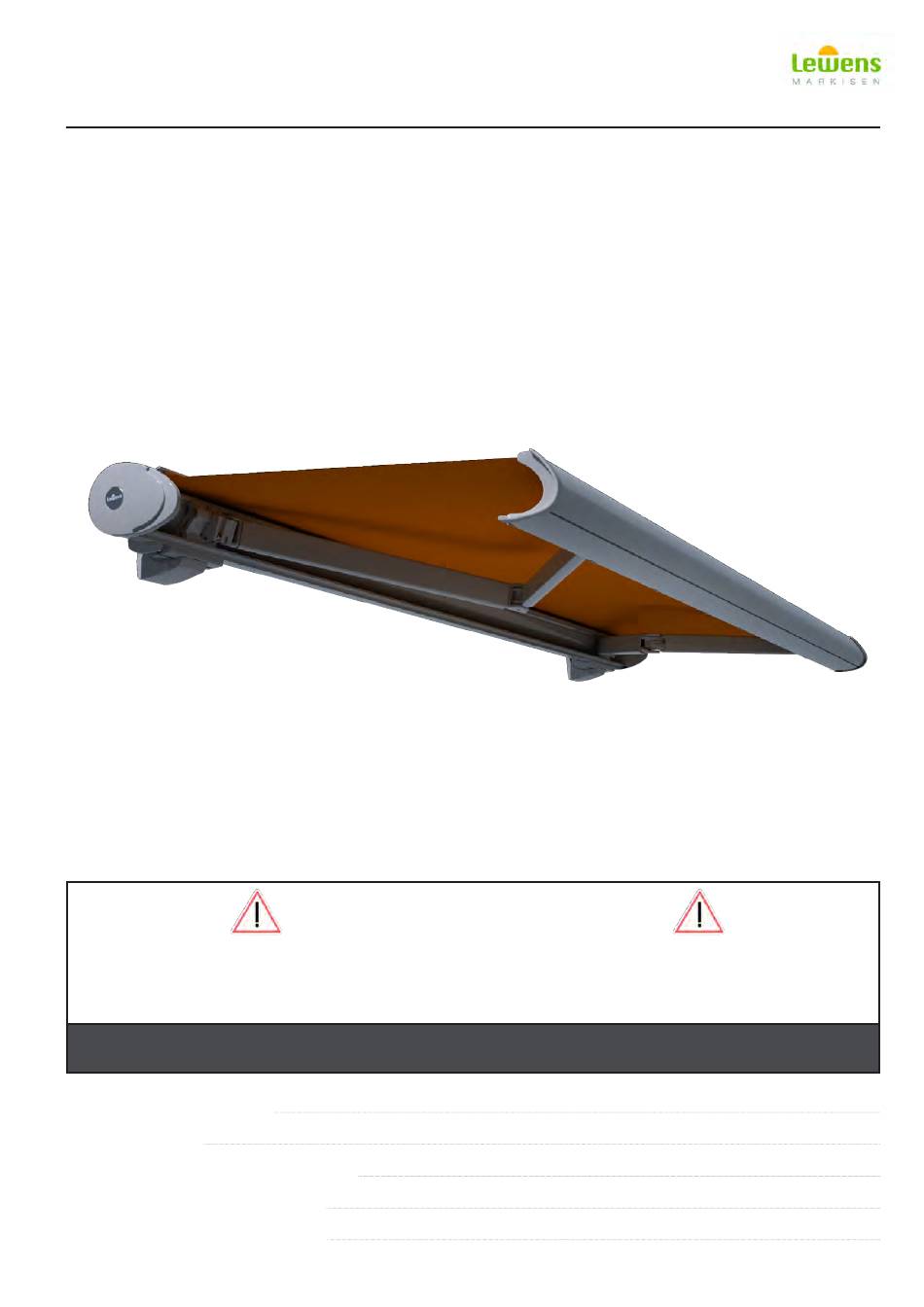

Deutschland Telefon: +49 (0)234 301077 Telefax: +49(0)234 331682 E-Mail: info@rollladen-schroeder.de Internet: www.rollladen-schroeder.de Technische Änderungen vorbehalten. Stand10.2021,Rev.0001 Tuchtausch Toscana Grande Rolladen O. & M. Schröder OHG Friederikastraße 12 44789 Bochum Deutschland Telefon: +49 (0)234 301077 Telefax: +49(0)234 331682 E-Mail: info@rollladen-schroeder.de Internet: www.rollladen-schroeder.de...
Seite 2
Abb. 3. Instandsetzung Instandsetzungsarbeiten Achtung! Instandsetzungsarbeiten dürfen nur von einem Fachbetrieb durchgeführt werden. Es dürfen nur Ersatzteile der Lewens Sonnen- schutz GmbH eingesetzt werden. Es empfiehlt sich die Arbeitsschritte mit min- destens 2 Personen durchzuführen. Lösen Sie die Schrauben des Seitenblechs.
Seite 3
Abb. 9. 1.1.2. Tauschen des Tuches Abb. 6. Lösen Sie die Kederdübel auf beiden Seiten der Tuchwel- le und ziehen Sie das Tuch seitlich heraus. Lösen Sie in der Kedergasse auf beiden Seiten die Tuch- dübel (1). Ziehen das neue Tuch in die Tuchwelle ein und schrauben die Kederdübel wieder fest.
Seite 4
Abb. 13. Achtung! Achten Sie auf den Kabelschutz! Abb. 16. Richten Sie die Gleitschalen am Tuchleitblech nach der Tuchnaht aus. 1.1.3. Montage der Markise Befestigen Sie das Seitenblech mit den zuvor gelösten Schrauben. Abb. 14. Abb. 17. Schieben Sie das Seitenblech inkl. Motor seitlich in die Tuchwelle ein.
