Lewens Trentino Montageanleitung

Für die Sicherheit von Personen ist es wichtig, diese Anweisung vor der Montage zu lesen und zu befolgen. Die Montageanleitung ist
aufzubewahren und muß bei eventuellem Verkauf der Markise an den neuen Besitzer weitergereicht werden.
1.1. Lieferumfang
♦

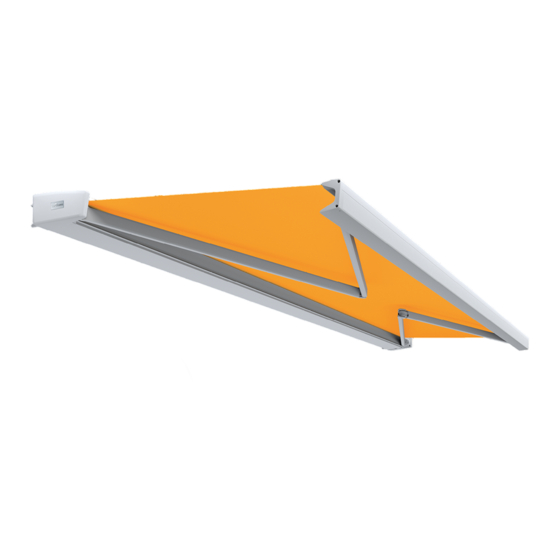

1x Markise Typ: Trentino
♦
1x Unterprofil Trentino
♦
1/1x Gehäusekappe links/rechts
♦
* x 90er/180er/300er-Konsolen
♦
* x Deckenwinkel
(nur bei extra Bestellung)
♦
* x Dachsparrenhalter
(nur bei extra Bestellung)
♦
* x Montageplatte
(nur bei extra Bestellung)
♦
1x Montageanleitung
♦
1x Bedienungsanleitung
♦
1x E-Anschluss .- und Einstellanleitung
Motorantrieb)
♦
1x Markisenkurbel
(nur bei Kurbelantrieb)
♦
1x Probelauf oder Programmierkabel
Bestellung)
* Stückzahl in Abhängigkeit von: Breite, Ausfall,
Montageuntergrund und Dübelauszugskräften
1.2. Allgemeines
Die Montage des Gesamtsystems hat durch einen
Fachbetrieb zu erfolgen.
Vor Ort müssen die bauseitigen Befestigungsmöglichkeiten
geprüft werden, um einen sicheren Halt für den Anbau der
Markise zu gewährleisten.
Befestigungsmaterials muss
Montageuntergrund erfolgen. Die Markise wird ohne
Montagematerial geliefert.
Die Komponenten dieser Markise entsprechen den z.Z.
geltenden Anforderungen und Regeln der Technik.
Änderungen an der Konstruktion sind nur mit Zustimmung
der Lewens Sonnenschutz Systeme GmbH & Co. KG
erlaubt.
1.3. Qualifikation des Montageunternehmens
•
Einhaltung des Arbeitsschutzes
Betriebssicherheit
•
Umgang mit Leitern und Gerüsten
•
sicherer Transport und Lagerung der Markise
•
Umgang mit Werkzeugen und Maschinen
•
Beurteilung und Einbringen der Befestigungsmittel in
der vorhandenen Bausubstanz
•
Inbetriebnahme der Markise und Unterweisung des
Nutzers
1.4. Befestigung und Hochziehen an Seilen
Muß die Markise in einem höheren Bereich mit Hilfe von
Seilen hochgezogen werden, so ist die Anlage,
•
aus der Verpackung zu nehmen,
•
die Transportseile so zu befestigen, daß die Markise
nicht herausrutschen kann,
•
gleichmäßige Lastenverteilung (waagerecht Lage)
beim Hochziehen
1.5. Absturzsicherung
Bei Arbeiten in großer
o
Sicherungen von
Absturzgefahr zu treffen.
•
Leitern oder Gerüste müssen einen festen Stand und
sicheren Halt bieten.
2.0. benötigtes Werkzeug
•
Leiter/Gerüst
•
Wasserwaage
•
Richtschnur
•
Bandmaß
•
Schlagbohrmaschine und Bohrer (Auswahl nach
Befestigungsuntergrund und -.mittel)
•
Innensechskantschlüssel 4mm, 5mm und 6mm
Wichtige Sicherheitsanweisung !
Montageanleitung „Trentino"
(nur bei
(nur bei extra
Die Wahl
nach dem örtlichen
u.
Höhe sind geeignete
Personen hinsichtlich
•
Maul/Ringschlüssel SW19 u. Befestigungsmittelgröße
•
Kreuzschlitzschraubendreher PH2
3.0. Montageschritte
3.1. Prüfen des Lieferumfangs auf Richtigkeit
3.2. Anzeichnen und Befestigen der Konsolen
3.3. Kabeldurchführung für elektrische Zuleitung bohren
(nur bei Motorantrieb)
3.4. Markise in Konsolen einhängen und sichern
3.5. Markisenneigung einstellen
3.6. Ausfallprofil einstellen
3.7. Elektroinstallation ausführen
3.8. Markisenkurbel
Unterprofil und Gehäusekappen montieren
3.9.
3.1. Prüfen des Lieferumfangs
Vor Beginn der Montage ist zu prüfen:
•
ob die bei der Bestellung gemachten Angaben über
Markisentyp, Farbe, Antriebsart (Kurbel/Motor) und
Antriebsseite mit der Lieferung übereinstimmen
•
Anzahl und Richtigkeit der gelieferten Teile, siehe
Lieferumfang (Pos.1.1.)
des
3.2. Anzeichnen und das Befestigen der Konsolen
K o ns ole ntype n: T ren tin o
90 er
9,0
4,5
der
+
Hinweis: Die Markise wird grundsätzlich mit:
Tabelle:1
(cm) 0-350
Konsole 90er
2
150cm
2
200cm
2
250cm
2
300cm
---
350cm
---
400cm
Konsolen geliefert.
(Tabelle hat keine Gültigkeit für Trentino mit Vario-Volant)
Armhaltersitz
Tabelle:2
(cm) 250
einer
x
150 20
200 6
250 ---
300 ---
350 ---
400 ---
dritter Arm ( immer rechter Arm, Maßangabe von linker Seite, siehe y-Maß)
bei Zwischengrößen das Maß der nächstkleineren Markisenbreite nehmen(z.B.4,38=4,00).
bei Sonderarme:jeweils das nächstgrößere Armmaß als Maß nehmen(z.B.3,02=3,50).
®
Markise
(nur bei Motorantrieb)
(nur bei Kurbelantrieb)
1 80 er 30 0e r K on so le
18,0 30,0
3 12,0 3 12,0
9,0 9,0 12,0
Konsolenanzahl für:
Wandmontage Beton B25 C20/25 (Dübel:FAZ II M12)
Markisenbreite
351-400 401-450 451-500 501-550
90er 180/90er 180/90er 180/90er 180/90er 180/90er 180/90er
3 0/3 0/4 0/4
3 0/3 0/4 0/4
3 0/3 0/4 0/4
3 0/3 0/4 0/4
3 0/3 0/4 2/2
--- 2/1 2/2 2/2
Markisenbreite
300 350 400 450 500 550 600
x x x x x x
40 60 80 80 80 80
30 50 70 80 80 80
6 20 50 70 80 80
--- 6 20 50 70 80
--- --- 6 20 50 70
--- --- --- 6 20 50
12,0
(in cm )
551-600 601-650 651-700
0/4 0/4 0/4
0/4 0/4 0/4
0/4 0/4 0/4
0/4 0/4 0/4
2/2 2/2 2/2
2/2 2/2 ---
650 700
x x x/y
80 80 50/Mittig
80 80 50/Mittig
80 80 20/Mittig
80 80 12/350
80 80 12/395
70 80 ---
