Seite 1

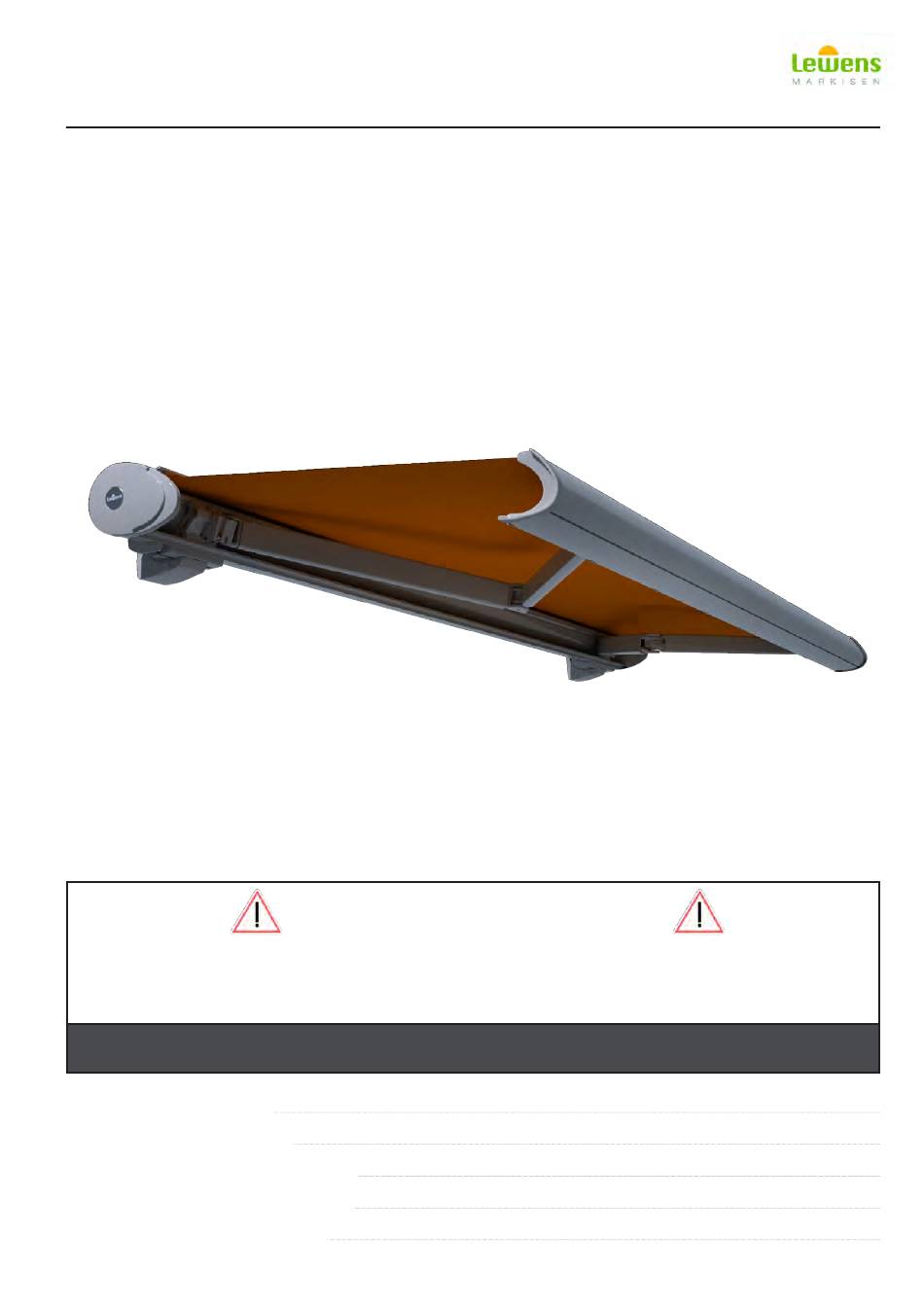

Deutschland Telefon: +49 (0)234 301077 Telefax: +49(0)234 331682 E-Mail: info@rollladen-schroeder.de Internet: www.rollladen-schroeder.de Technische Änderungen vorbehalten. Stand10.2021,Rev.0001 Motortausch Toscana Grande Rolladen O. & M. Schröder OHG Friederikastraße 12 44789 Bochum Deutschland Telefon: +49 (0)234 301077 Telefax: +49(0)234 331682 E-Mail: info@rollladen-schroeder.de Internet: www.rollladen-schroeder.de...
Seite 2
Instandsetzung Instandsetzungsarbeiten Achtung! Instandsetzungsarbeiten dürfen nur von einem Fachbetrieb durchgeführt werden. Es dürfen nur Ersatzteile der Lewens Sonnen- schutz GmbH eingesetzt werden. Es empfiehlt sich die Arbeitsschritte mit min- destens 2 Personen durchzuführen. Lösen Sie die Schraube der Kappe jeweils auf der Innen-...
Seite 3
1.1.2. Austausch des Antriebes 1.1.3. Montage der Markise Abb. 5. Abb. 8. Schieben Sie das Seitenblech inkl. Motor seitlich in die Entfernen Sie den Sicherungsring und entnehmen Sie Tuchwelle ein. den defekten Motor. Abb. 6. Abb. 9. Stecken Sie das Motorkabel in den Schlitz für Kabel- Stecken Sie den Sicherungsring wieder in das Motorla- durchführung.
Seite 4
Abb. 11. Montieren Sie das Seitenblech. Abb. 12. Montieren Sie die Abdeckkappe.
