Einschalten Des Wechselrichters; Benutzeroberfläche; Led Und Taste - Renac R3 Note Serie Bedienungsanleitung

14
1) Achten Sie darauf, dass die RS485-Verbindungskabel nicht länger als 1000 m sind.
2) Kommunikationsleitungen müssen von anderen Stromleitungen getrennt sein, um Kommunikationsstörungen zu vermeiden.
C
CT + _ white
Relay G
black
N
S S S S
0 1 2 3
DRM
S S S S
4 5 6 7
1) Für den CEI-Standard ist DRM S0 der DI-Anschluss, entsprechend PI N5 (GND), PIN6 (DI-Eingangsanschluss) von RJ45.
2) COM-Anschluss, PIN3:A, PIN4:B.

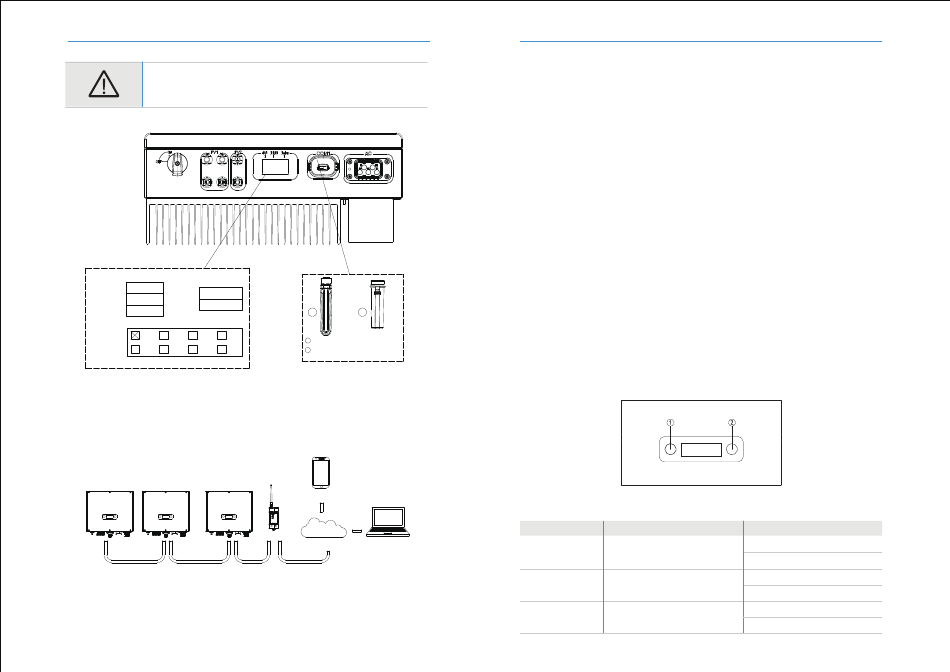

Abbildung 3-9 Kommunikationsanschluss
Wechselrichter Wechselrichter
Wechselrichter
RS485 RS485 RS485
Abbildung 3-10 RS485 in Mehrfachserien
Bitte lesen Sie das Benutzerhandbuch des Moduls im Detail.
R3 Note Series Bedienungsanleitung
1 2
1 Das WiFi/GPRS-Modul der ersten Generation
2
Das WiFi/GPRS-Modul der zweiten Generation
COM
mobiles Endgerät
GPRS/Wifi
L N
Internet
PC
R3 Note Series Bedienungsanleitung

3.6 Einschalten des Wechselrichters

Bevor Sie den Wechselrichter einschalten, bestätigen Sie bitte:
1) Das fünfadrige Dreiphasenkabel (PE/L1/L2/L3/N) ist korrekt über den AC-Schutzschalter an die AC-Seite des Wechselrichters angeschlossen;
2) Das DC-Kabel ist über den DC-Schutzschalter korrekt mit der DC-Seite des Wechselrichters verbunden. Achten Sie auf den korrekten Anschluss des Kabels an die beiden
Stränge und dessen Polarität;
3) Die nicht verwendeten Klemmen sind abgedeckt.
Starten des Wechselrichters:
1) Schließen Sie den DC- und AC-Schutzschalter;
2) Wenn die Solarmodule genügend Energie liefern, arbeitet das Leistungsmodul und die LCD-Anzeige leuchtet auf;
3) Wenn Sie den Wechselrichter zum ersten Mal in Betrieb nehmen, muss der Wechselrichter eingerichtet werden. Die Inbetriebnahme ist auf Seite 17, Kapitel 4.3
beschrieben.
4) Danach schaltet der Wechselrichter in den Selbsttestmodus, und auf dem LCD-Display wird gleichzeitig die verbleibende Anschlusszeit angezeigt;
5) Nachdem der Wechselrichter in den Normalmodus übergegangen ist, speist er elektrische Energie in das Netz ein, und das LCD-Display zeigt die erzeugte elektrische
Energie an.
Solange der Wechselrichter arbeitet, wird er automatisch den Punkt maximaler Leistung verfolgen, um die maximale Energie von der Sonne aufzunehmen. Wenn es Nacht
wird und die Sonneneinstrahlung nicht ausreicht, um Energie zu erzeugen, schaltet sich der Wechselrichter automatisch ab. Wenn am nächsten Tag die Eingangsspannung
den Startwert erreicht, wird er automatisch wieder eingeschaltet.
4. Benutzeroberfläche

4.1 LED und Taste

Abbildung 4-1 LED-Display
No. Objekt
regulärer Betrieb
1
(Grüne LED)
Störung
1
(Rote LED)
Taster
2
15
Beschreibung
Ein = Normalbetrieb
Blinken = Warten, Prüfen oder Starten
Ein = Störung
Blinken = Vorübergehende Störung
< 1 s drücken: Nächste
> 2 s drücken: Eingabe
