Die Auswahl der PV-Stringleistung sollte auf der optimalen Nutzung des investierten Kapitals im Vergleich zum erwarteten jährlichen Energieertrags der Anlage erfolgen.
Diese Optimierung hängt von den lokalen Wetterbedingungen ab und muss von Fall zu Fall individuell festgelegt werden.
Der Wechselrichter verfügt über eine Vorrichtung zur Begrenzung der Eingangsleistung, die die Leistung automatisch auf einem für den Wechselrichter sicheren Niveau hält.
Die Begrenzung hängt hauptsächlich von der Innen- und Umgebungstemperatur ab. Die Begrenzung wird kontinuierlich berechnet damit
immer die maximal mögliche Energiemenge erzeugt werden kann.
Bitte verwenden Sie für die Dimensionierung einer Photovoltaikanlage das von Renac Power bereitgestellte Tool.

2. Technische Beschreibung der Wechselrichter

2.1 Mechanischer Aufbau

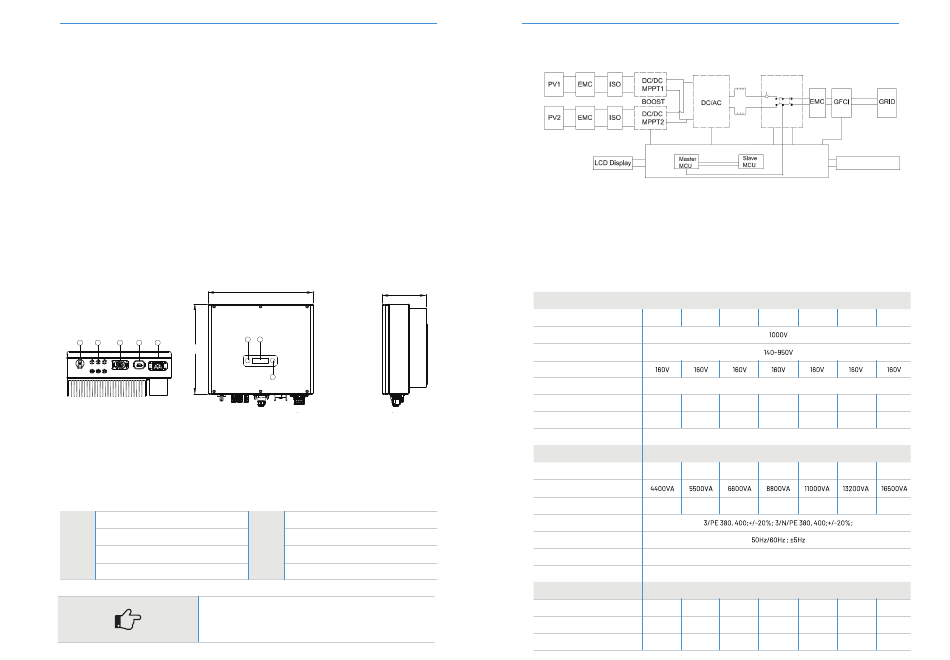

Abbildung 2-1 zeigt die Umrissmaße von R3-4K-DT/R3-5K-DT/R3 -6K-DT/R3-8K-DT/R3-10K-DT/R3-12K-DT/R3-15K-DT:
2 3
1 4 5
390
Abbildung 2-1 Umrissmaße
Abbildung 2-1 zeigt die elektrischen Anschlüsse von R3-4K-DT/R3-5K-DT/ R3-6K-DT/R3-8K-DT/R3-10K-DT/R3-12K-DT/R3-15K-DT:
Abbildung 2-1 Elektrische Anschlüsse
Gleichstromschalter
1
3 I/O-Port
Wechselstrom-Anschluss
5
7 LED (Betrieb/Störung
Aus Sicherheitsgründen wird die Verwendung eines Gleichstromschalters empfohlen.
Die Verwendung eines Gleichstromschalters zwischen den PV-Modulen und den Leistungsmodulen ist
in manchen Ländern vorgeschrieben.
R3 Note Series
Bedienungsanleitung
455
190
7 6
8
Gleichstrom (PV-Anschlüsse)
2
4 Kommunikationsanschluss
LCD
6
8 Taste
R3 Note Series
Bedienungsanleitung

2.2 Aufbau des elektrischen Systems

Wechselrichter
Steuereinheit
Abbildung 2-2 Anschlussdiagramm des Wechselrichtersystems
In Kapitel 3 finden Sie ausführliche Informationen zu Anschluss und Installation.

2.3 Technische Daten

Model R3-4K-DT R3-5K-DT
DC-Eingangsdaten
Max. Empfohlene PV-Leistung
6000W 7500W
Max. DC-Eingangsspannung
MPPT-Spannungsbereich
Einschaltspannung
Anzahl MPP-Tracker
Anzahl von Eingangsstrings pro Tracker
1/1
1/1
Max. DC-Eingangsstrom
16A/16A 16A/16A
Gleichstromschalter
AC-Ausgangsdaten
AC-Nennleistung
4000W 5000W
Max. Ausgangsleistung
Max. AC-Strom
6.4A 8A
AC-Nennspannung/Reichweite
Netzfrequenz/ Reichweite
justierbarer Leistungsfaktor [cos φ]
Ausgang THDi(@Nennleistung)
Wirkungsgrad
Maximaler Wirkungsgrad
98.4% 98.4%
Euro-Wirkungsgrad
97.8% 97.8%
MPPT-Wirkungsgrad
99.90% 99.90%
5
Störungsschutz
Kommunikationsanschluss
R3-6K-DT R3-8K-DT R3-10K-DT R3-12K-DT R3-15K-DT
9000W 12000W 15000W 18000W 22500W
2
1/1 1/1 1/1 1/1 1/1
16A/16A 16A/16A 16A/16A 16A/16A 20A/16A
Integriert
6000W 8000W 10000W 12000W 15000W
9.6A 12.8A 16.0A 19.2A 24.0A
0.8 führend ~ 0.8 nachlaufendt
<3%
98.4% 98.5% 98.5% 98.5% 98.5%
97.8% 98.0% 98.0% 98.0% 98.0%
99.90% 99.90% 99.90% 99.90% 99.90%
