12

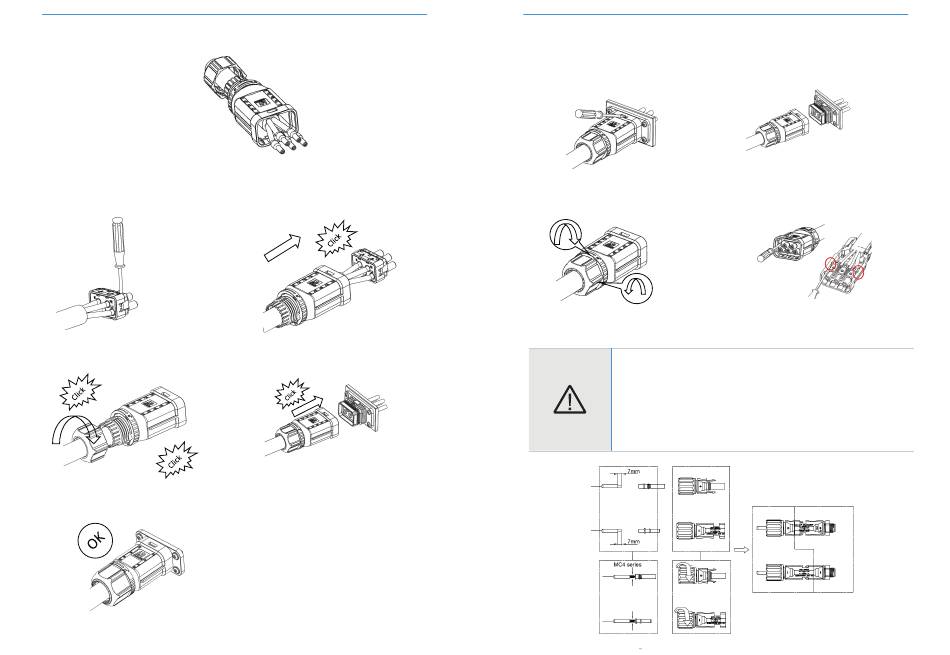

3) Führen Sie das gecrimpte AC-Kabel in den Wechselstrom-Anschluss ein.
5) Die Kabel werden entsprechend der Reihenfolge der Adern
(L1/L2/L3/N/PE) in die Klemme eingeführt, so dass die Isolierklemme
mit der Oberfläche der Klemme bündig ist Das Anzugsmoment der
Crimpschraube beträgt 2,0±0,1N-m.
7) Ziehen Sie die Mutter mit einem Schraubenschlüssel an. Es ertönt ein
"Klick"-Geräusch.
9) Schließen Sie die Installation ab.
R3 Note Series
Bedienungsanleitung
6) Stecken Sie den Hauptteil des AC-Steckers in das Terminal ein. Sie
hören ein "Klick"-Geräusch.
8) Stecken Sie das weibliche Ende des Kabels in das männliche Ende des
Wechselrichters ein. Sie hören ein "Klicken".
R3 Note Series
Bedienungsanleitung
Wechselrichter vom Netz trennen
1) Drücken Sie mit einem Schraubendreher gegen die entriegelte Position,
halten Sie die Kabelmutter und ziehen Sie sie zurück, um um die
Trennung von Stecker und Buchse abzuschließen.
3) Halten Sie die Entriegelungsschnalle mit einer Hand und drehen Sie sie
in Richtung der Markierung. Drehen Sie die Mutter in die
entgegengesetzte Richtung.
4) Schrauben Sie die wasserdichte Kupplung und die Überwurfmutter fest auf das Kabel.
3.5.2 Anschluss an PV-String (DC-Eingang)
1) Vergewissern Sie sich vor dem Anschluss des PV-Strings, dass der DC-Schalter ausgeschaltet ist.
2) Vergewissern Sie sich, dass die Polarität des PV-Strings mit dem DC-Anschluss übereinstimmt, andernfalls wird der
Wechselrichter beschädigt.
3) Stellen Sie sicher, dass die maximale Leerlaufspannung (Voc) jedes PV-Strings die Eingangsspannung Vmax des Wechselrichters
unter keinen Umständen überschreitet.
4) Verbinden Sie weder den Plus- noch den Minuspol des PV-Strings mit dem Erdungskabel. Andernfalls kann es zu Beschädigung
des Wechselrichters führen.
positiver Anschluss
zum Heften werden spezielle
negativer Anschluss
Werkzeuge verwendet
13
2) Der weibliche Anschlussbuchse wird von der Anschlussbuchse des
Wechselrichters getrennt.
4) Verwenden Sie einen Schraubendreher, um die durch den roten Kreis
gekennzeichneten Stellen (an beiden Seiten) abzulösen.
Wechselrichter
