4.2 LCD-Display

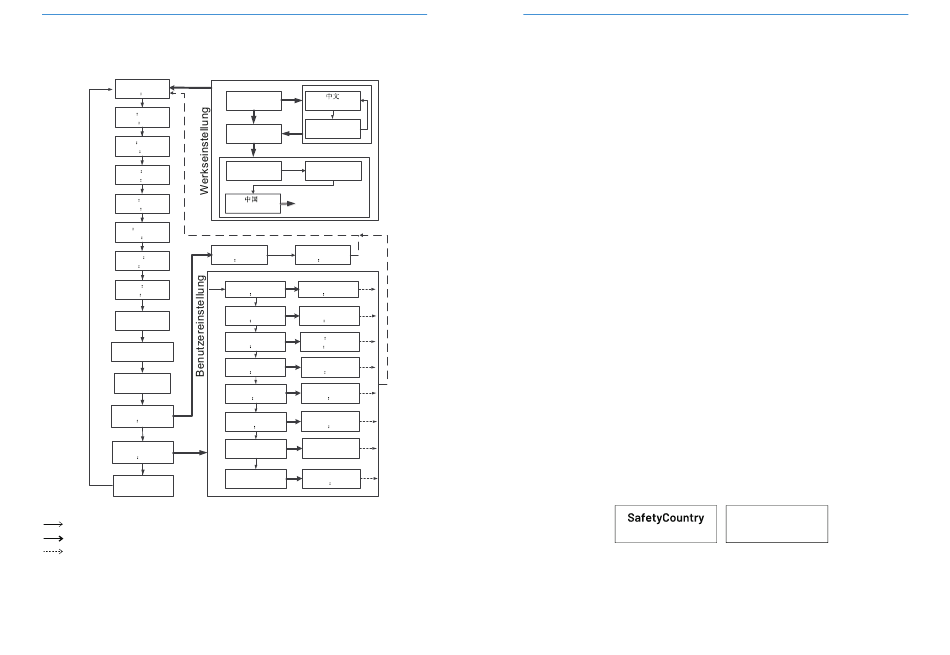

Menüstruktur
Normal/fault
Power
W
Vpv1
V
Power
W
Ipv2
A
Power
W
Vac A
V
Power
W
Iac A
A
Power
W
Fac
Hz
Power
W
E-today
KwH
Power
Power
W
E-total
KwH
Power
W
SN NO.
Moudle
Firmware
M: ×.××
S:×.××
Country
××××××
Event list
Power
W
Setting
Power
W
Module Add
xx
Drücken Sie die Taste weniger als 1 Sekunde
Halten Sie die Taste einige Sekunden gedrückt
Zurück
4.3 Werkseinstellung
1) Halten Sie die Taste einige Sekunden lang gedrückt, um in das Menü "Factory setting" zu gelangen.
2) Halten Sie die Taste einige Sekunden lang gedrückt, um das Menü "language setting" aufzurufen.
3) Drücken Sie kurz die Taste, um die gewünschte Sprache auszuwählen. Halten Sie die Taste einige Sekunden lang gedrückt, um die Sprache zu bestätigen.
4) Drücken Sie kurz die Taste, um das gewünschte Land auszuwählen. Halten Sie die Taste einige Sekunden lang gedrückt, um das Land zu bestätigen.
R3 Note Series
Bedienungsanleitung
Language
Factory setting
Factory setting
English
Country setting
Factory setting
Factory setting
VDE4105
...
Factory setting
Factory setting
2
Factory setting
Fault code1
Fault code ...
W
Power
W
Language setting
...
Power
W
Power
W
Country setting
...
Power
W
Power
W
PF setting
PF
xxx
Power
W
Power
W
Clear events
...
Power
W
Power
W
...
Clear E-total
Power
W
Power
W
Factory setting
Factory setting
Power
W
Power
W
Setting Add
xx
Pac =
W
Pac =
W
Auto test
...
Pac =
W
Power
W
R3 Note Series
Bedienungsanleitung
4.4 Sprache einstellen
1) Drücken Sie wiederholt die Taste, bis Sie das Menü "Setting" erreichen.
2) Halten Sie die Taste einige Sekunden lang gedrückt, um das Menü "Setting" zu öffnen.
3) Drücken Sie wiederholt die Taste, bis Sie das Menü "Language" erreichen.
4) Drücken Sie die Taste, um die gewünschte Sprache auszuwählen. Halten Sie die Taste einige Sekunden lang gedrückt, um die Sprache zu bestätigen.
4.5 Modbus-Adresse einstellen
1) Drücken Sie wiederholt die Taste, bis Sie das Menü "Setting" erreichen.
2) Halten Sie die Taste einige Sekunden lang gedrückt, um das Menü "Setting" zu öffnen.
3) Drücken Sie wiederholt die Taste, bis Sie das Menü "Module add" erreichen.
4) Drücken Sie die Taste, um die gewünschte Modbus-Adresse auszuwählen. Halten Sie die Taste einige Sekunden lang gedrückt, um die Modbus-Adresse zu bestätigen.
4.6 Selbsttest nach CEI 0-21 (gilt nur für Italien)
Der Selbsttest ist nur bei Wechselrichtern erforderlich, die in Italien in Betrieb genommen werden. Die italienische Norm verlangt, dass alle Wechselrichter, die in das
öffentliche Stromnetz einspeisen, mit einer Selbsttestfunktion gemäß CEI 0-21 ausgestattet sein müssen. Während des Selbsttests überprüft der Wechselrichter
nacheinander die Schutzreaktionszeiten und -werte für Überspannung, Unterspannung, Überfrequenz und Unterfrequenz.
Die Selbsttestfunktion ist jederzeit verfügbar. Zudem ermöglicht Sie es dem Endbenutzer, Prüfberichte auf dem LCD-Display abzurufen.
Es gibt zwei Möglichkeiten zur Durchführung des Selbsttests:
Selbsttest vom Bildschirm aus:
1) Drücken Sie wiederholt die Taste, bis Sie das Menü "Setting" erreichen.
2) Halten Sie die Taste einige Sekunden lang gedrückt, um das Menü "Setting" zu öffnen.
3) Drücken Sie wiederholt die Taste, bis Sie das Menü "AutoTest-Italy" erreichen.
(Sie müssen das Land des Wechselrichters auf CEI 0-21 einstellen).
CEI
0-21
17
Auto Test-Italy
w
Pac=
10000
