easyMeter Q3M Kurzanleitung Seite 2

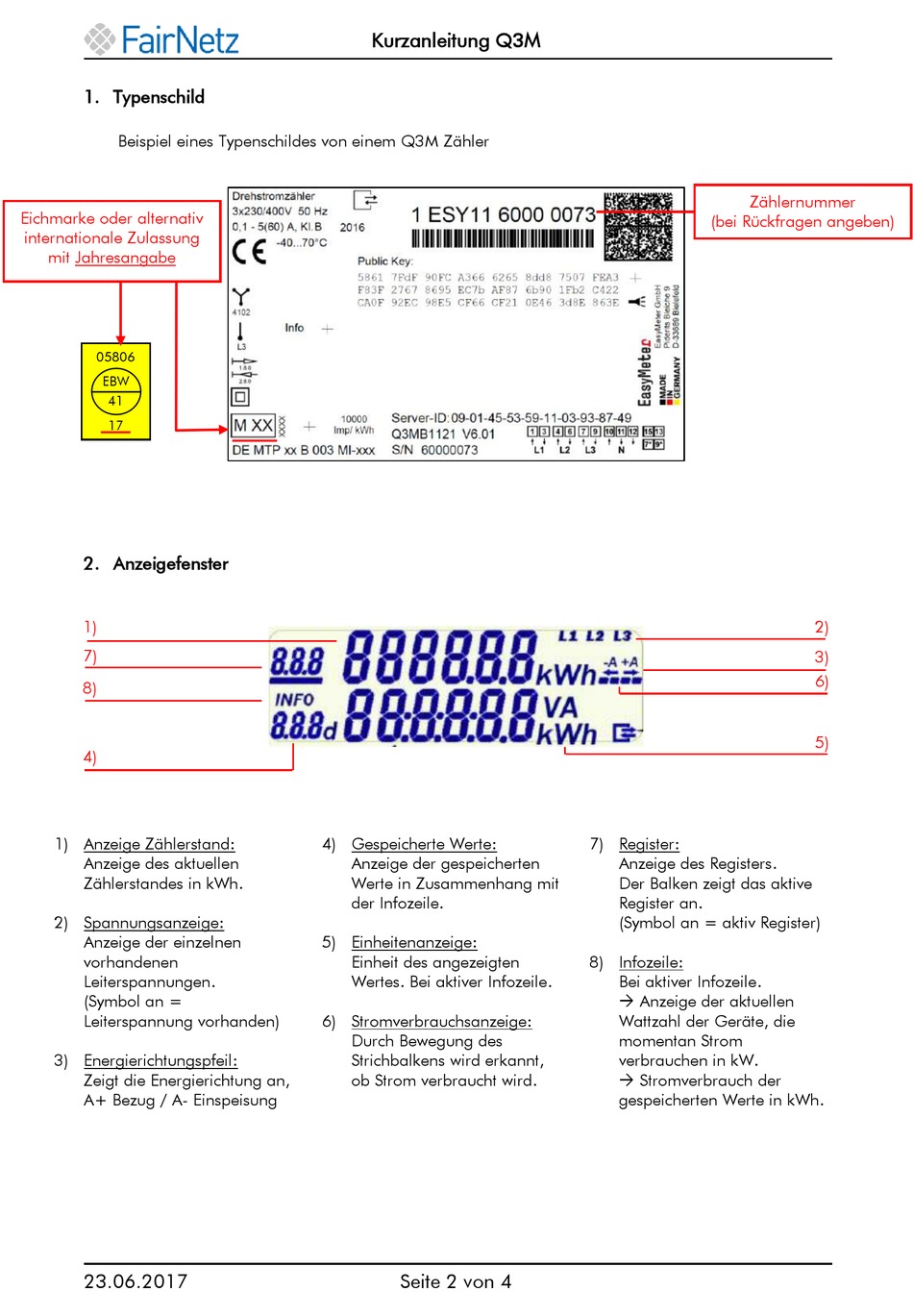

1. Typenschild
Beispiel eines Typenschildes von einem Q3M Zähler
Eichmarke oder alternativ
internationale Zulassung
mit Jahresangabe
05806
EBW
41
17
2. Anzeigefenster
1)
7)
8)
4)
1) Anzeige Zählerstand:
Anzeige des aktuellen
Zählerstandes in kWh.
2) Spannungsanzeige:
Anzeige der einzelnen
vorhandenen
Leiterspannungen.
(Symbol an =
Leiterspannung vorhanden)
3) Energierichtungspfeil:
Zeigt die Energierichtung an,
A+ Bezug / A- Einspeisung
23.06.2017
Kurzanleitung Q3M
4) Gespeicherte Werte:
Anzeige der gespeicherten
Werte in Zusammenhang mit
der Infozeile.
5) Einheitenanzeige:
Einheit des angezeigten
Wertes. Bei aktiver Infozeile.
6) Stromverbrauchsanzeige:
Durch Bewegung des
Strichbalkens wird erkannt,
ob Strom verbraucht wird.
Seite 2 von 4
Zählernummer
(bei Rückfragen angeben)
7) Register:
Anzeige des Registers.
Der Balken zeigt das aktive
Register an.
(Symbol an = aktiv Register)
8) Infozeile:
Bei aktiver Infozeile.
 Anzeige der aktuellen
Wattzahl der Geräte, die
momentan Strom
verbrauchen in kW.
 Stromverbrauch der
gespeicherten Werte in kWh.
2)
3)
6)
5)
