Elektrische Installation
9.5.8 Anschluss LRS 03 mit Leitungsüberwachung (DIP 1 ON)
Die Anlage wird mit einem Lüftungs-Rauchschalter ohne externen Handauslösetaster betrieben.
Der Handtaster muss durch ein Abschlussmodul simuliert werden.
= OFF
= ON
LRZ Basis

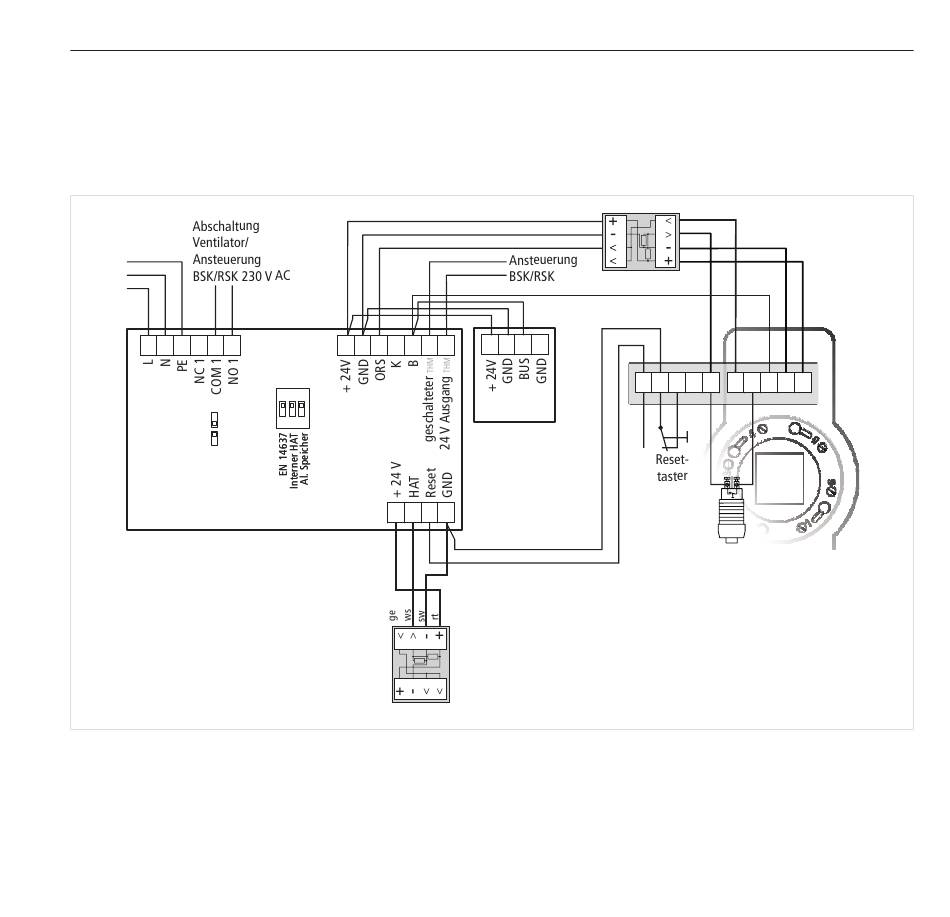

Abb. 12: Anschlussbeispiel mit Leitungsüberwachung - DIBt konform! -
26
+ –
ON
1 2 3
AM 142
AM 142
1 2
3
4
10
9 8
RZA 142
LRS 03
ge
ws
sw
rt
7 6
5
4 3
2
1
