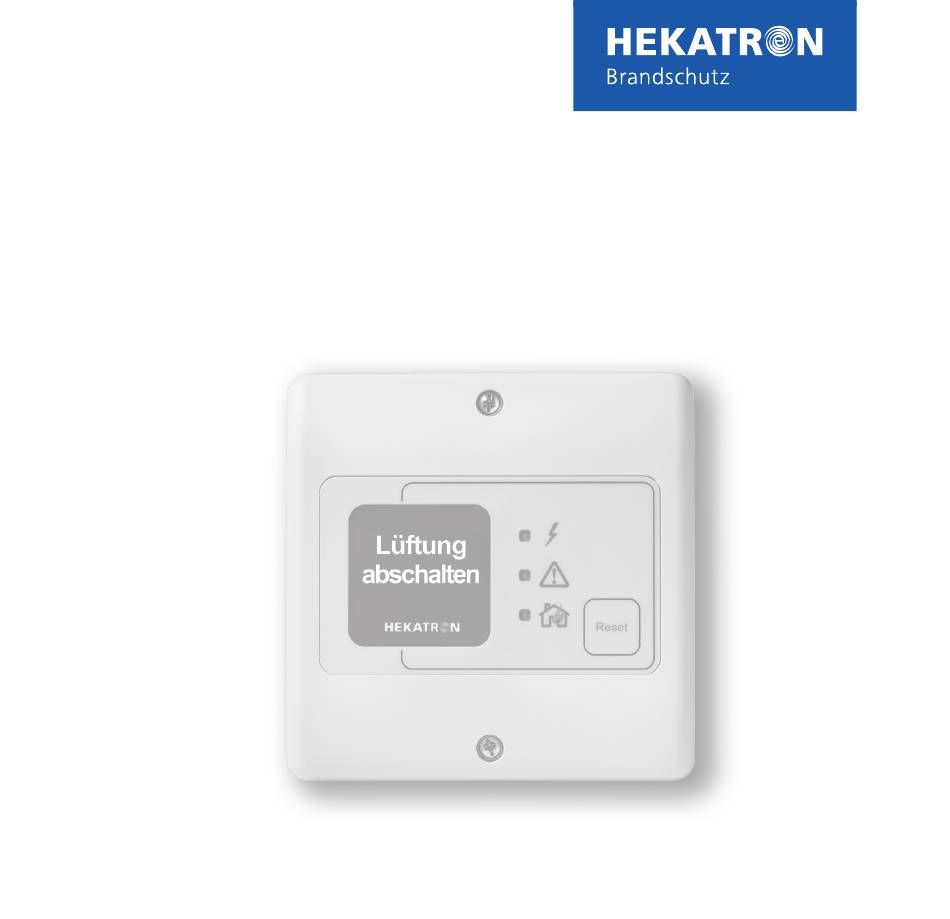

- Seite 1 Montageanleitung Lüftungsrauchschalterzentrale LRZ Basis Ihr 100Pro Brandschutzpartner.
-
Seite 3: Inhaltsverzeichnis
8. Anwendungen der LRZ Basis ........ -
Seite 5: Allgemeine Sicherheitshinweise Und Schutzmaßnahmen
Allgemeine Sicherheitshinweise und Schutzmaßnahmen 1. Allgemeine Sicherheitshinweise und Schutzmaßnahmen Das vorliegende Dokument beschreibt die Funktionen der LRZ Basis mit dem zum Ausgabe datum dieses Dokuments gültigen Stand der Hard- und Software. Bestimmungsgemäße Verwendung sicherstellen! - Die auf dem Betriebsmittel angegebenen technischen Daten sind zu beachten. -
Seite 6: Lieferumfang
Lieferumfang 2. Lieferumfang Die LRZ Basis wird mit folgenden Komponenten ausgeliefert: 1 x LRZ Basis 1 x Montageanleitung 1 x Montageset bestehend aus 2 Schrauben und 2 Dübeln 1 x Kabelverschraubungsset bestehend aus: - einer Kabelverschraubung M20 für die Netzzu leitung - drei Verschraubungen M16 für den Anschluss der Peripheriegeräte... -
Seite 7: Produktbeschreibung
Produktbeschreibung 4. Produktbeschreibung Die LRZ Basis wird als Auslösevorrichtung mit integrierter Energieversorgung in Lüftungsanlagen einge- setzt. Merkmale LRZ Basis - Integrierter, abschaltbarer Auslösetaster - Integrierter Resettaster - Unterscheidung der Störungsursachen über LED Blinkcode auf der Folientastatur - Zuschaltbare Alarmspeicherung - Zuschaltbare Leitungsüberwachung - Relais mit einem potentialfreien Wechsler zur freien Verfügung... -
Seite 8: Technische Daten Lrz Basis
Technische Daten LRZ Basis 5. Technische Daten LRZ Basis Nennspannung 230 V AC Nennstromaufnahme 0,08 A eff. Nennfrequenz 50 / 60 Hz Leistungsaufnahme 18,4 W Ausgangsnennspannung 24 V DC Restwelligkeit 200 mV Ausgangsstrom max. 400 mA Ausgangsleistung 9,6 W Relais 1 Wechsler, potentialfrei Schaltspannung AC max. 250 V AC Schaltstrom AC max. -
Seite 9: Stromberechnung
Z-78.6-177 6. Stromberechnung Die LRZ Basis stellt einen Gesamtausgangsstrom von 400 mA zur Verfügung. Dieser Ausgangsstrom kann komplett für die benötigten Komponenten der Feststellanlage verwendet werden. Der benötigte Strom für die Lüftungsüberwachung bildet sich aus der Summe aller Ströme der angeschlossenen Komponenten. -
Seite 10: Montage Lrz Basis
Hierfür werden zwei Schrauben und Dübel mit der LRZ Basis mitgeliefert.Die Einbaulage ist frei wählbar. Für die Montage des LRZ Basis im Schaltschrank, bzw. auf einer Hutschiene, sind im Zubehörset FSZ (muss als Zubehör separat bestellt werden) zwei Montageadapter enthalten. Diese können auf der Rückseite des LRZ Basis an den dafür vorgesehen Stellen, montiert werden. -
Seite 11: Anwendungen Der Lrz Basis
Alarmsignal nach außen weiter zu leiten um so Brandschutzklappen (BSK), Rauchschutzklappen (RSK) und andere nachfolgende Systeme anzusteuern. Die LRZ Basis kann sowohl mit als auch ohne Leitungsüberwachung eingesetzt werden. Hierbei ist auf folgendes zu achten: 1. Ohne Leitungsüberwachung In den letzten anzuschließenden Melder muss eine Drahtbrücke von +24 V auf Anschluss 5 gesetzt... -
Seite 12: Elektrische Installation
Elektrische Installation 9. Elektrische Installation WARNUNG Stromschlaggefahr Im Gerät befinden sich ungeschützte Kontakte, die bei Berührung zu schweren Verletzungen durch Strom- schlag führen können. ► Vor Montagearbeiten die Netz-Anschlussleitung des Gerätes stromlos schalten. 9.1 Vorschriften zur Installation Die Installation und den elektrischen Anschluss dürfen nur Elektrofachkräfte oder elektrotechnisch unter- wiesene Personen vornehmen. - Seite 13 Die Zahl der Leitungsverbindungen soll so gering wie möglich sein. Jede notwendige Verbindung muss durch zuverlässige Methoden hergestellt werden. Bei Klemmverbindungen dürfen nur Klemmen mit Quetschschutz verwendet werden. Leitungen dürfen nicht direkt über die Leiterplatte der LRZ Basis verlegt werden.
-
Seite 14: Feststellanlagenzentrale Lrz Basis
Elektrische Installation 9.2 Feststellanlagenzentrale LRZ Basis 9.2.1 Platine mit Anschlussklemmen Netzanschluss 230 V AC Potentialfreier Wechsler DIP-Schalter Leitungsüberwachung DIP-Schalter interner HAT DIP-Schalter Alarmspeicher Anschluss Rauchschalter Stützpunkt- klemmen Anschluss ext. Handaus- Geschalteter löse- und Resettaster +24 V Ausgang Abb. 2: Klemmenbelegung LRZ Basis... -
Seite 15: Beschriftung
Elektrische Installation Beschriftung Anschluss Hinweis/Bemerkung Netz-Phase Netz-Neutralleiter Netz-Schutzleiter Bei Alarm, Störung oder Netzausfall mit Relais Netzspannung Kontakt 2 verbunden Relais Netzspannung Gemeinsamer Kontakt potentialfrei Relais Netzspannung Bei Betrieb mit Kontakt 2 verbunden +24 V Ausgangsspannung +24 V DC Ausgangsspannung 0 V DC Rückmeldung Alarmschleife ORS Stützpunktklemme Stützpunktklemme THM+... -
Seite 16: Abschlussmodul Am 142
Elektrische Installation 9.3 Abschlussmodul AM 142 9.3.1 Platine mit Anschlussklemmen Abb. 3: Abschlussmodul AM 142 9.3.2 Anschluss des AM 142 Vom Netzteil oder dem vorletzten Rauchschalter Zum letzten Rauchschalter gehend kommend gelb Rückmeldung (Alarmschleife) + 24V ... -
Seite 17: Betrieb Der Lrz Basis
DIP-Schalter für Konfiguration der LRZ Basis EN 14637 – DIP 1 Soll die LRZ Basis mit Leitungsüberwachung betrieben werden, muss der DIP Schalter „EN 14637“ auf „ON“ gestellt werden. Bei der Verwendung gemäß DIBt kann die Anlage sowohl mit als auch ohne Leitungsüber wachung ein- gesetzt werden. - Seite 18 Die LRZ Basis speichert einen eingehenden Alarm. Dieser Alarm muss manuell, über den integ- rierten oder einen externen Resettaster, zurückgesetzt werden. Nach einem Stromausfall geht die LRZ Basis nach der Wiederkehr der Spannung in den letzten Betriebszustand zurück. Dabei wird das Wiedereinschalten um bis zu 30 Sekunden verzögert. In...
-
Seite 19: Anschlussvarianten Der Lrz Basis
Elektrische Installation 9.5 Anschlussvarianten der LRZ Basis 9.5.1 Anschluss ohne Leitungsüberwachung (DIP 1 OFF) Die Anlage wird mit einem Lüftungs-Rauchschalter und einem externen Handauslösetaster betrieben. + – = OFF 1 2 3 = ON LRS 01 LRS 01 LRZ Basis DKT 02 Abb. -
Seite 20: Anschluss Lrs 02 Ohne Leitungsüberwachung (Dip 1 Off)
Die Anlage wird mit einem Lüftungs-Rauchschalter ohne externen Handauslösetaster betrieben. Der Handtaster muss durch eine Brücke simuliert werden. + – = OFF 1 2 3 = ON LRZ Basis LRS 02 Anschlussbeispiel ohne Leitungsüberwachung - Nicht DIBt konform! - Abb. 6:... -
Seite 21: Anschluss Lrs 03 Ohne Leitungsüberwachung (Dip 1 Off)
RZA 142 = OFF 1 2 3 = ON LRZ Basis LRS 03 DKT 02 Abb. 7: Anschlussbeispiel ohne Leitungsüberwachung - DIBt konform! - Auf eine sichere Leitungsverlegung zwischen der LRZ Basis und dem Rauchschalter bzw. dem Handtaster ist zu achten! -
Seite 22: Anschluss Ors 144 K Ohne Leitungsüberwachung (Dip 1 Off)
ORS 144 K RZA 142 = OFF 1 2 3 = ON LRZ Basis Anschlussbeispiel ohne Leitungsüberwachung - DIBt konform! - Abb. 8: Auf eine sichere Leitungsverlegung zwischen der LRZ Basis und dem Rauchschalter bzw. dem Handtaster ist zu achten! - Seite 23 ORS 144 K RZA 142 = OFF 1 2 3 = ON LRZ Basis DKT 02 Abb. 9: Anschlussbeispiel ohne Leitungsüberwachung - DIBt konform! - Auf eine sichere Leitungsverlegung zwischen der LRZ Basis und dem Rauchschalter bzw. dem Handtaster ist zu achten!
-
Seite 24: Anschluss Lrs 01 Mit Leitungsüberwachung (Dip 1 On)
Die Anlage wird mit einem Lüftungs-Rauchschalter und einem externen Handauslösetaster betrieben. AM 142 AM 142 + – = OFF 1 2 3 = ON LRS 01 LRS 01 LRZ Basis DKT 02 > > AM 142 Abb. 10: Anschlussbeispiel mit Leitungsüberwachung - Nicht DIBt konform! -... -
Seite 25: Anschluss Lrs 02 Mit Leitungsüberwachung (Dip 1 On)
9.5.7 Anschluss LRS 02 mit Leitungsüberwachung (DIP 1 ON) Die Anlage wird mit einem Lüftungs-Rauchschalter ohne externen Handauslösetaster betrieben. AM 142 + – = OFF 1 2 3 = ON LRZ Basis LRS 02 AM 142 Abb. 11: Anschlussbeispiel mit Leitungsüberwachung - Nicht DIBt konform! -... -
Seite 26: Anschluss Lrs 03 Mit Leitungsüberwachung (Dip 1 On)
Die Anlage wird mit einem Lüftungs-Rauchschalter ohne externen Handauslösetaster betrieben. Der Handtaster muss durch ein Abschlussmodul simuliert werden. AM 142 + – RZA 142 = OFF 1 2 3 = ON LRZ Basis LRS 03 AM 142 Abb. 12: Anschlussbeispiel mit Leitungsüberwachung - DIBt konform! -... - Seite 27 Die Anlage wird mit einem Lüftungs-Rauchschalter mit externen Handauslösetaster betrieben. AM 142 + – RZA 142 = OFF 1 2 3 = ON LRZ Basis LRS 03 DKT 02 > > AM 142 Abb. 13: Anschlussbeispiel mit Leitungsüberwachung - DIBt konform! -...
- Seite 28 Die Anlage wird mit einem Lüftungs-Rauchschalter mit externen Handauslösetaster betrieben. ORS 144 K AM 142 AM 142 + – RZA 142 = OFF 1 2 3 = ON LRZ Basis LRS 03 DKT 02 > > AM 142 Abb. 14: Anschlussbeispiel mit Leitungsüberwachung - DIBt konform! -...
-
Seite 29: Anschluss Ors 144 K Mit Leitungsüberwachung (Dip 1 On)
9.5.11 Anschluss ORS 144 K mit Leitungsüberwachung (DIP 1 ON) Die Anlage wird nur mit einem Rauchschalter betrieben. AM 142 AM 142 + – ORS 144 K RZA 142 = OFF 1 2 3 = ON LRZ Basis AM 142 Abb. 15: Anschlussbeispiel mit Leitungsüberwachung - DIBt konform! -... - Seite 30 Die Anlage wird mit einem Rauchschalter und einem externem Handauslösetaster betrieben. AM 142 + – ORS 144 K RZA 142 = OFF 1 2 3 = ON LRZ Basis DKT 02 > > AM 142 Abb. 16: Anschlussbeispiel mit Leitungsüberwachung - DIBt konform! -...
-
Seite 31: Signalisierung An Der Lrz Basis
Auf der Folientastatur befinden sich drei LEDs, die den Zustand der Anlage signalisieren. LED grün LED orange LED rot Abb. 17: Folientastatur LRZ Basis Blinksequenzen Unterschiedliche Zustände werden durch unterschiedliche Blinksequenzen der LEDs angezeigt. Dabei wird das Blinken wie folgt gezählt:... -
Seite 32: Relais Zustand
Alarm Betätigung des externen Handauslöse- Handauslösetasters, Fehler taster extern beim Abschluss modul AM 142 (falls vor handen). Störung an Störung an der LRZ Basis Gerät austauschen der LRZ Basis Blinkt Störung im Anlage mit Leitungs- Anlage mit Leitungs- Rauchschalter- überwachung: überwachung:... - Seite 33 Anlage neu aufbauen Blinkt Störung an Kurzschluss auf der Verdrahtung prüfen 10 x der LRZ Basis 24 V Versorgung * Je nach Art des falschen Anschlusses der Folientastatur kann es vorkommen, dass entweder nur eine LED blinkt oder beide blinken.
-
Seite 34: Inbetriebnahme
Inbetriebnahme 10. Inbetriebnahme Anlage in Betrieb nehmen 1. Netzspannung einschalten. Funktionsprüfung Die Funktionsprüfung erstreckt sich auf das bestimmungsgemäße Zusammenwirken aller Geräte. Sie umfasst: - Kontrolle der Anlagenkonfiguration - Prüfung der Rauchschalter - Überprüfung aller Steuerungseingänge und Ausgänge - Prüfung der Brandfallsteuerungen Die Prüfung der Rauchschalter ist durch Simulation der relevanten physikalischen Brandkenngröße durch- zuführen. -
Seite 35: Anhang
Abschluss-Modul 142 (AM 142) 31-5700002-01-xx Inbetriebnahme und Wartungsset IW Set RLT 7001996 11.2 Bohrschablone Siehe nachfolgende Seite. 11.3 Technischer Support & Applikations Support Hekatron Vertriebs GmbH Tel.: +49 (0) 76 34 5 00-8050 Brühlmatten 9 Mail: rs-support@hekatron.de D-79295 Sulzburg Werk 2... - Seite 36 Stichwortverzeichnis Abnahmeprüfung ....... 34 Kabelverschraubungsset ....... 6 Abschlussmodul AM 142 ....16 Klemmenbelegung ......14 Alarmspeicher – DIP 3 ......18 Allgemeine Sicherheitshinweise .... 5 LED ........... 32 Anschlussklemmen ......14 Leitungslänge ........13 Anschlussvarianten ......19 Lieferumfang ........6 Anwendungen der FSZ Basis ....
- Seite 40 Hekatron Brandschutz Hekatron Vertriebs GmbH Brühlmatten 9, 79295 Sulzburg Deutschland Tel: +49 7634 500-0 info@hekatron.de hekatron-brandschutz.de Ein Unternehmen der Securitas Gruppe Schweiz 7002864 · de · V5.0 · 06/2022 Technische Änderungen vorbehalten.
