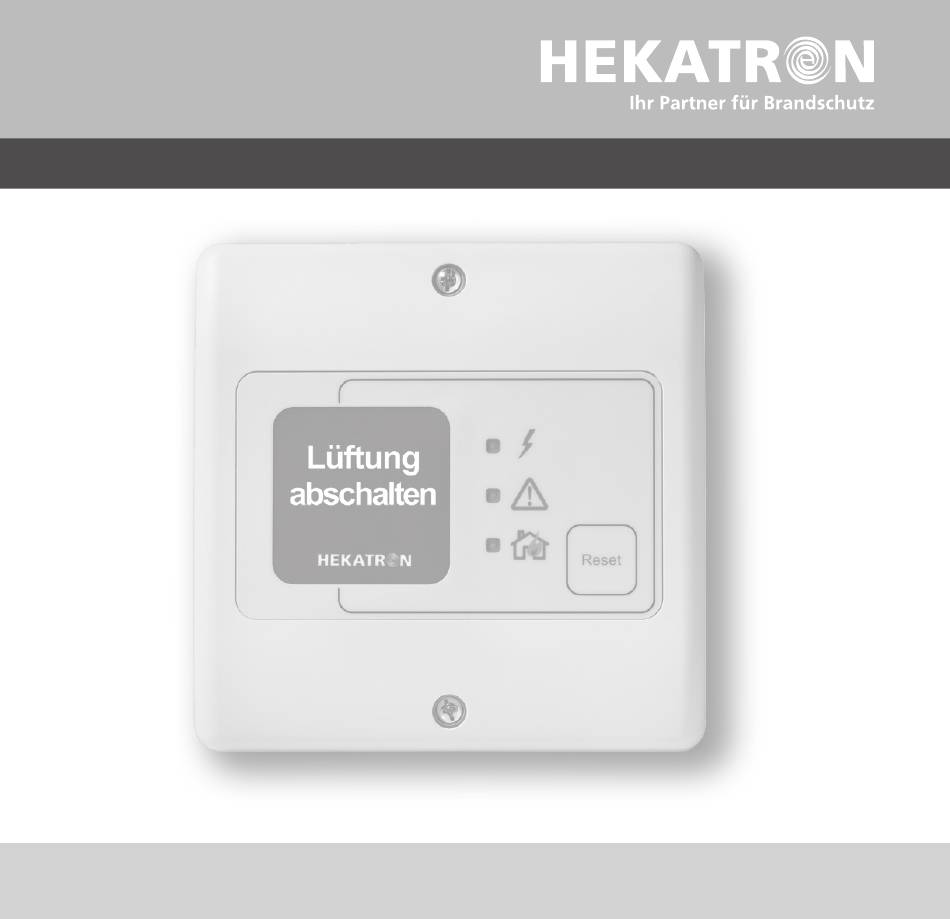

Montageanleitung
Lüftungsrauchschalterzentrale Basis
LRZ Basis
Ausgabe 27.04.2015
7002864
www.hekatron.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hekatron LRZ Basis

Inhaltszusammenfassung für Hekatron LRZ Basis

  • Seite 1 Montageanleitung Lüftungsrauchschalterzentrale Basis LRZ Basis Ausgabe 27.04.2015 7002864 www.hekatron.de...

  • Seite 3: Inhaltsverzeichnis

    Signalisierung an der LRZ Basis ........

  • Seite 5: Allgemeine Sicherheitshinweise Und Schutzmaßnahmen

    1 Allgemeine Sicherheitshinweise und Schutzmaßnahmen Allgemeine Sicherheitshinweise und Schutzmaßnahmen Das vorliegende Dokument beschreibt die Funktionen der LRZ Basis mit dem zum Ausgabe datum dieses Dokuments gültigen Stand der Hard- und Software. Bestimmungsgemäße Verwendung sicherstellen! – Die auf dem Betriebsmittel angegebenen technischen Daten sind zu beachten.

  • Seite 6: Lieferumfang

    2 Lieferumfang Lieferumfang Die LRZ Basis wird mit folgenden Komponenten ausgeliefert: 1 x LRZ Basis 1 x Montageanleitung 1 x Montageset bestehend aus 2 Schrauben und 2 Dübeln 1 x Kabelverschraubungsset bestehend aus: - einer Kabelverschraubung M20 für die Netzzu leitung - drei Verschraubungen M16 für den Anschluss der Peripheriegeräte...

  • Seite 7: Technische Daten Lrz Basis

    4 Technische Daten LRZ Basis Technische Daten LRZ Basis Nennspannung 230 V AC Nennstromaufnahme 0,08 A eff. Nennfrequenz 50 / 60 Hz Leistungsaufnahme 13,8 VA Ausgangsnennspannung 24 V DC Restwelligkeit 200 mV Ausgangsstrom max. 400 mA Ausgangsleistung 9,6 W Relais...

  • Seite 8: Stromberechnung

    5 Stromberechnung Stromberechnung Die LRZ Basis stellt einen Gesamtausgangsstrom von 400 mA zur Verfügung. Dieser Ausgangsstrom kann komplett für die benötigten Komponenten der Lüftungsüberwachung verwendet werden. Der benötigte Strom für die Lüftungsüberwachung bildet sich aus der Summe aller Ströme der angeschlossenen Komponenten.

  • Seite 9: Anwendungen Der Lrz Basis

    Alarmsignal nach außen weiter zu leiten um so Brandschutzklappen (BSK), Rauch- schutzklappen (RSK) und andere nachfolgende Systeme anzusteuern. Die LRZ Basis kann sowohl mit als auch ohne Leitungsüberwachung eingesetzt werden. Hierbei ist auf folgendes zu achten: 1. Ohne Leitungsüberwachung In den letzten anzuschließenden Melder muss eine Drahtbrücke von +24 V auf Anschluss 5 gesetzt...

  • Seite 10: Elektrische Installation

    7 Elektrische Installation Elektrische Installation WARNUNG Stromschlaggefahr Im Gerät befinden sich ungeschützte Kontakte, die bei Berührung zu schweren Verletzungen durch Stromschlag führen können. ► Vor Montagearbeiten die Netz-Anschlussleitung des Gerätes stromlos schalten. 7.1 Vorschriften zur Installation Die Installation und den elektrischen Anschluss dürfen nur Elektrofachkräfte oder elektrotech- nisch unterwiesene Personen vornehmen.
  • Seite 11 Die Zahl der Leitungsverbindungen soll so gering wie möglich sein. Jede notwendige Verbindung muss durch zuverlässige Methoden hergestellt werden. Bei Klemmverbindungen dürfen nur Klem- men mit Quetschschutz verwendet werden. Hinweis Leitungen dürfen nicht direkt über die Leiterplatte der LRZ Basis verlegt werden.

  • Seite 12: Lüftungsrauchschalter Zentrale Lrz Basis

    7 Elektrische Installation 7.2 Lüftungsrauchschalter Zentrale LRZ Basis 7.2.1 Platine mit Anschlussklemmen Netzanschluss 230 V AC Potentialfreier Wechsler DIP-Schalter Leitungsüberwachung DIP-Schalter interner HAT DIP-Schalter Alarmspeicher Anschluss Rauchschalter Stützpunkt- klemmen Anschluss ext. Handaus- löse- und Resettaster Geschalteter +24 V Ausgang Abb. 1:...

  • Seite 13: Beschriftung

    7 Elektrische Installation Beschriftung Anschluss Hinweis/Bemerkung Netz-Phase Netz-Neutralleiter Netz-Schutzleiter Geschlossen, wenn ein Alarm oder eine Relais Netzspannung NC Störung anliegt COM1 Relais Netzspannung COM1 Gemeinsamer Kontakt potentialfrei Relais Netzspannung NO Geschlossen, wenn Anlage in Betrieb ist +24 V Ausgangsspannung +24 V DC Ausgangsspannung 0 V DC Rückmeldung Alarmschleife ORS Stützpunktklemme...

  • Seite 14: Abschlussmodul Am 142

    7 Elektrische Installation 7.3 Abschlussmodul AM 142 7.3.1 Platine mit Anschlussklemmen     Abb. 2: Abschlussmodul AM 142 7.3.2 Anschluss des AM 142 Vom Netzteil oder dem vorletzten Rauchschalter Zum letzten Rauchschalter gehend kommend  + 24 V gelb Rückmeldung (Alarmschleife) ...

  • Seite 15: Betrieb Der Lrz Basis

    Abb. 3: DIP-Schalter für Konfiguration der LRZ Basis Mit Leitungsüberwachung – DIP 1 Wird die LRZ Basis mit Leitungsüberwachung verwendet, muss dieser DIP-Schalter auf „ON“ gestellt werden. Die LRZ Basis wird ohne Leitungsüberwachung betrieben. Im letzten Rauchschalter wird eine Drahtbrücke zwischen den Kontakten 1 und 5 gesetzt (Kapitel 6 Absatz 1 muss beachtet werden).
  • Seite 16 Die LRZ Basis speichert einen eingehenden Alarm. Dieser Alarm muss manuell, über den integrierten oder einen externen Resettaster, zurückgesetzt werden. Nach einem Stromausfall geht die LRZ Basis nach der Wiederkehr der Spannung in den letzten Betriebszustand zurück. Dabei wird das Wiedereinschalten um bis zu 30 Sekun-...

  • Seite 17: Anschlussvarianten Mit Und Ohne Leitungsüberwachung

    Die Anlage wird mit einem Lüftungs-Rauchschalter und einem externen Handauslösetaster betrieben. + – = OFF 1 2 3 = ON LRS 01 LRS 01 LRZ Basis DKT 02 Abb. 4: Anschlussbeispiel LRZ Basis mit LRS 01 und DKT 02 - Nicht DIBt konform! -...

  • Seite 18: Anschluss Lrs 02 Ohne Leitungsüberwachung (Dip 1 Off)

    Die Anlage wird mit einem Lüftungs-Rauchschalter ohne externen Handaus lösetaster betrieben. Der Handtaster muss durch eine Brücke simuliert werden. + – = OFF 1 2 3 = ON LRZ Basis LRS 02 Abb. 5: Anschlussbeispiel LRZ Basis mit LRS 02 - Nicht DIBt konform! -...

  • Seite 19: Anschluss Lrs 03 Ohne Leitungsüberwachung (Dip 1 Off)

    = ON LRZ Basis LRS 03 DKT 02 Abb. 6: Anschlussbeispiel LRZ Basis mit LRS 03 und DKT 02 - DIBt konform! - Hinweis: Auf eine sichere Leitungsverlegung zwischen der LRZ Basis und dem Rauchschalter bzw. dem Handtaster ist zu achten!

  • Seite 20: Anschluss Ors 144 K Ohne Leitungsüberwachung (Dip 1 Off)

    = OFF 1 2 3 = ON LRZ Basis Abb. 7: Anschlussbeispiel LRZ Basis mit ORS 144 K - DIBt konform! - Hinweis: Auf eine sichere Leitungsverlegung zwischen der LRZ Basis und dem Rauchschalter bzw. dem Handtaster ist zu achten!
  • Seite 21 = ON LRZ Basis DKT 02 Abb. 8: Anschlussbeispiel LRZ Basis mit ORS 144 K und DKT 02 - DIBt konform! - Hinweis: Auf eine sichere Leitungsverlegung zwischen der LRZ Basis und dem Rauchschalter bzw. dem Handtaster ist zu achten!

  • Seite 22: Anschluss Lrs 01 Mit Leitungsüberwachung (Dip 1 On)

    + – = OFF 1 2 3 = ON LRS 01 LRS 01 LRZ Basis DKT 02 > > > < AM 142 Abb. 9: Anschlussbeispiel LRZ Basis mit LRS 01 und DKT 02 (mit Leitungsüberwachung) - Nicht DIBt konform! -...

  • Seite 23: Anschluss Lrs 02 Mit Leitungsüberwachung (Dip 1 On)

    Die Anlage wird mit einem Lüftungs-Rauchschalter ohne externen Handaus lösetaster betrieben. AM 142 + – = OFF 1 2 3 = ON LRZ Basis LRS 02 AM 142 Abb. 10: Anschlussbeispiel LRZ Basis mit LRS 02 (mit Leitungsüberwachung) - Nicht DIBt konform! -...

  • Seite 24: Anschluss Lrs 03 Mit Leitungsüberwachung (Dip 1 On)

    Der Handtaster muss durch ein Abschlussmodul simuliert werden. AM 142 + – RZA 142 = OFF 1 2 3 = ON LRZ Basis LRS 03 AM 142 Abb. 11: Anschlussbeispiel LRZ Basis mit LRS 03 (mit Leitungsüberwachung) - DIBt konform! -...
  • Seite 25 + – RZA 142 = OFF 1 2 3 = ON LRZ Basis LRS 03 DKT 02 > > > < AM 142 Abb. 12: Anschlussbeispiel LRZ Basis mit LRS 03 und DKT 02 (mit Leitungsüberwachung) - DIBt konform! -...
  • Seite 26 Der Handtaster muss durch ein Abschlussmodul simuliert werden. AM 142 + – RZA 142 = OFF 1 2 3 = ON LRZ Basis LRS 03 AM 142 Abb. 13: Anschlussbeispiel LRZ Basis mit LRS 03 (mit Leitungsüberwachung) - DIBt konform! -...
  • Seite 27 RZA 142 = OFF 1 2 3 = ON LRZ Basis LRS 03 DKT 02 > > > < AM 142 Abb. 14: Anschlussbeispiel LRZ Basis mit LRS 03, ORS 144 K und DKT 02 (mit Leitungsüberwachung) - DIBt konform! -...

  • Seite 28: Anschluss Ors 144 K Mit Leitungsüberwachung (Dip 1 On)

    Die Anlage wird nur mit einem Rauchschalter betrieben. AM 142 AM 142 + – ORS 144 K RZA 142 = OFF 1 2 3 = ON LRZ Basis AM 142 Abb. 15: Anschlussbeispiel LRZ Basis mit ORS 144 K (mit Leitungsüberwachung) - DIBt konform! -...
  • Seite 29 ORS 144 K RZA 142 = OFF 1 2 3 = ON LRZ Basis DKT 02 > > > < AM 142 Abb. 16: Anschlussbeispiel LRZ Basis mit ORS 144 K und DKT 02 (mit Leitungsüberwachung) - DIBt konform! -...

  • Seite 30: Signalisierung An Der Lrz Basis

    7 Elektrische Installation 7.6 Signalisierung an der LRZ Basis Auf der Folientastatur befinden sich drei LEDs, die den Zustand der Anlage signalisieren. LED grün LED orange LED rot Abb. 17: Folientastatur LRZ Basis 7.6.1 Blinksequenzen Unterschiedliche Zustände werden durch unterschiedliche Blinksequenzen der LEDs angezeigt.
  • Seite 31 Blinkt Alarm Betätigung des externen Handauslöse- Handauslösetasters, Fehler taster extern beim Abschluss modul AM 142 (falls vorhanden). Störung an der Störung an der LRZ Basis Gerät austauschen LRZ Basis Blinkt Störung im Anlage mit Leitungsüber- Anlage mit Leitungs- Rauchschalter- wachung: über wachung:...
  • Seite 32 Anlage ohne Leitungs- Kurzschluss auf der An- überwachung: schlussleitung des ORS. Leitungen prüfen und neu anschließen Blinkt Übertemperatur Zu hohe Umgebungs- Umgebungs temperatur in der LRZ Basis temperatur senken Blinkt Störung Kurzschluss auf der Leitungen prüfen und geschalteter Anschlussleitung neu anschließen...

  • Seite 33: Inbetriebnahme

    8 Inbetriebnahme Inbetriebnahme Anlage in Betrieb nehmen 1. Netzspannung einschalten. Funktionsprüfung Die Funktionsprüfung erstreckt sich auf das bestimmungsgemäße Zusammenwirken aller Geräte. Sie umfasst: – Kontrolle der Anlagenkonfiguration – Prüfung der Rauchschalter – Überprüfung aller Steuerungseingänge und Ausgänge – Prüfung der Brandfallsteuerungen Die Prüfung der Rauchschalter ist durch Simulation der relevanten physikalischen Brandkenngröße durchzuführen.

  • Seite 34: Anhang

    9 Anhang Anhang 9.1 Bestelldaten LRZ Basis 31-5400005-01-xx Zubehörset 31-4100010-02-xx Abschluss-Modul 142 (AM 142) 31-5700002-01-xx Inbetriebnahme und Wartungsset IW Set RLT 7001996 9.2 Technischer Support & Applikations Support Hekatron Vertriebs GmbH Tel.: +49 (0) 76 34 5 00-310 Brühlmatten 9...
  • Seite 36 Hekatron Vertriebs GmbH Brühlmatten 9 D-79295 Sulzburg Verkauf 07634 500 - 264 Techn. Support 07634 500 - 310 07634 500 - 323 Ein Unternehmen der rs-info@hekatron.de Securitas Gruppe Schweiz www.hekatron.de...
